注意！商品标注价格为虚拟价格，真实价格以实际回电报价为准！咨询热线：16619749364

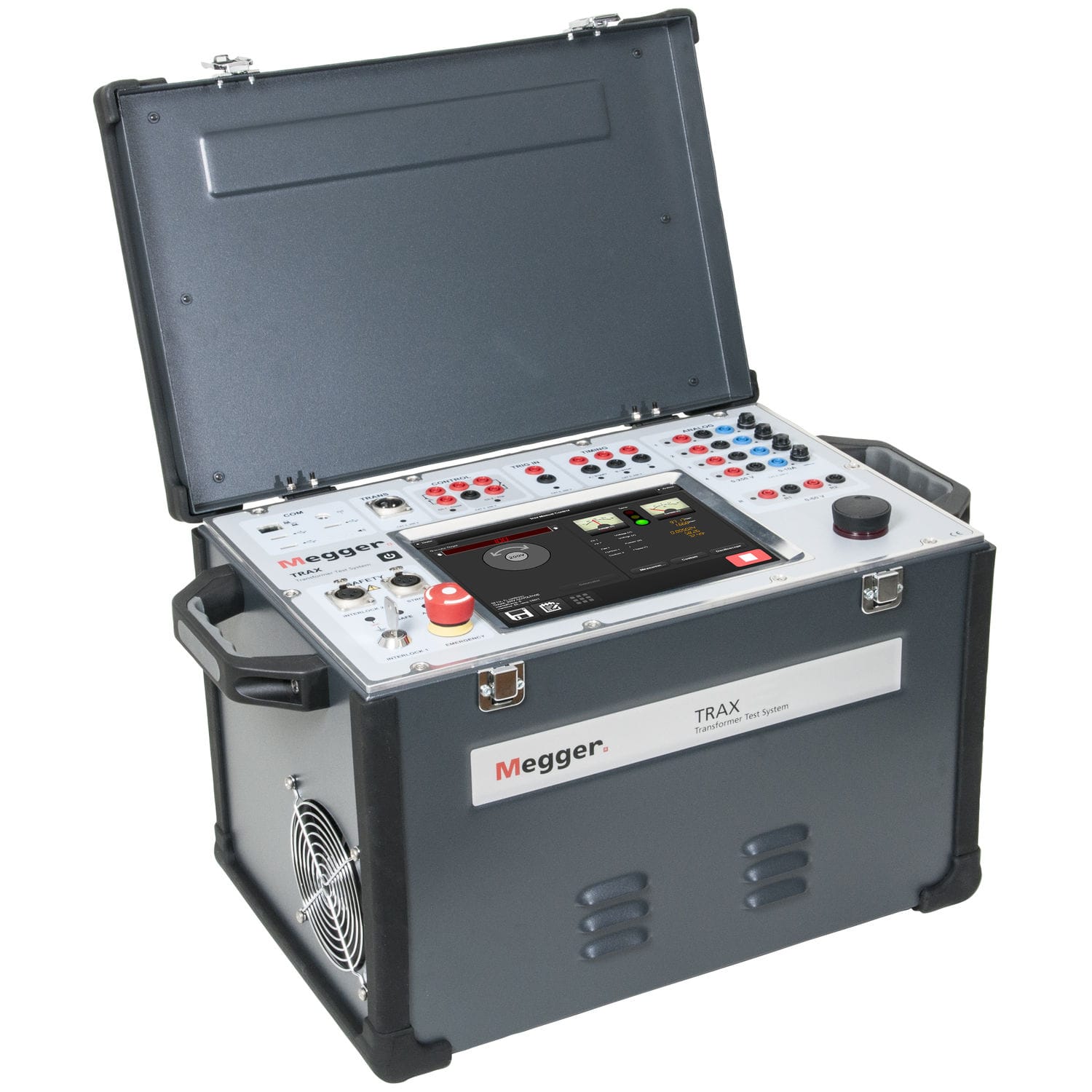

美国MEGGER TRAX280变压器及变电站测试系统由爱仪器仪表网代理，本产品是*与众不同的多功能测试仪，更是集众多智能仪为一体的多功能测试仪。现在***中，如需购买，可通过的客服热线联系我们！
TRAX280变压器及变电站测试系统简介：
?TRAX280不仅是*与众不同的多功能测试仪，更是集众多智能仪为一体的多功能测试仪。软件包括许多应用，可让您方便快捷地执行各种不同的测试。
?TRAX280硬件具备无以伦比的灵活性，电缆和配件系列进一步增强了这一灵活性，使 TRAX 成为*高效省时的系统，适合于***所有用户。
?TRAX280是*用于变压器测试的多功能解决方案。它还增加了几项常用的变电站测试功能，*终取代了多个单功能测试设备。与传统单功能仪器相比，TRAX 省时且更具经济效益。
?TRAX280 的应用涉及电力变压器、互感器、断路器、保护和许多其他变电站设备，其中电力变压器英语具有几项突出的*特功能。
TRAX280变压器及变电站测试系统特点：
?取代对于多种测试仪的需求
?无需学习多种仪器，节约时间
?界面操作方便，可以缩短培训和测试时间
?系统组件便携紧凑，方便运输
?**进的测量法，可用于高级诊断测试
| 规格 | |
|
以下规格仅在额定输入电压以及室温（+25°C ±5°C）的条件下成立。 规格可能会无征兆地发生变化。 |
|
| 环境 | |
| 应用场合 | 适于用高电压变电站和工业环境 |
| 温度 | |
| 运行 | -20°C — +55°C |
|
储存 |
-20°C — +70°C |
| 湿度 | < 90%相对湿度不结露 |
| CE- 标识 | |
| EMC | 2004/108/EC |
| LVD | 2006/95/EC |
| 常规 | |
| 主电源 | 100-240 V, 50/60 Hz (± 10%) |
| 输入电流 | ≤ 16 A 持续 30 A短期 < 60 s |
| 主保险丝 | F1 和 F2， 25 A |
| 测试地 | 在将电缆连接到仪器前，首先将接地端连接到被 测试品地。 |
| 接地 | 用于在主机和配件之间连接一个额外的接地或 将外部物品如手推车接地。 |
| 尺寸 | 475 x 315 x 330 mm (不含把手) |
| 重量 | |
| TRAX 219 | 25kg |
| TRAX 220 | 26kg |
| TRAX 280 | 30kg |
| 显示屏 | |
| 尺寸 | 10.4” |
| 分辨率 | 1024x768 XGA |
| 类型 | TFT 触摸屏 |
| 对比度 | 1000:1 |
| 亮度 | 1000 cd/m² |
| 输出 | ||
| 项目 | 规格 | 备注 |
| 0-2200 VAC | 1A,1分钟 2500 VA (*大值 频率范围： 5-70 Hz |
输出通道平时被一个继电 器隔离，仅在通道被选中 后才会“带电”。 |
| 0-250 VAC / 0-10 AAC | 10 A, 1 分钟
20 A, *大10 s 2.5 A, > 2小时 频率范围： |
|
| 0-200 AAC |
0-200 A/6 V, 1 分钟 频率范围： 45-70 Hz |
TRAX220 |
| 0-800 AAC |
0-800 A/6 V, 30秒 0 - 200 A/10 V, > 2小时 频率范围：45-70 Hz |
TRAX280 |
| 0-16 ADC | 0-16 A, 持续 0-1A, 持续 |
|
| 0-300 VDC |
10 A,1分钟 2.5A，>2小时 |
整流直流，设计用途是辅 助直流电源 |
| 0-100 ADC | 100 A, 1 分钟 70 A, 持续 |
|
| DC 输出功率 | *大1000 VA , 持续 *大 50 V 电压 |
|
| 数字输出 |
250 V / 35 A (*大) 2 x 0-10000 s |
控制分接开关和断路器的 运行，内部带有电压和电 流测试功能。 |
| 辅助 | ||
| 控制 | 54 V DC | 以太网通信及配件电源。 |
| 电源 | 0-235 V AC | 直接由高功率运放输出， 为配件（TDX / TCX）供电。 |
| 选配 TRAX TDX |
12 kV AC 0-12 kV, 1 分钟 0-12 kV / 300 mA, 4 分钟 0-12 kV / 100mA, 持续 |
|
| 选配 TRAX TCX |
2000 A AC 0-2000 A/2.4 V, 1 分钟 0-1000 A/4.8 V, 1分钟 |
| 输入 | ||
| 模拟 | ||
| 1 2 3 4 | ||
| 电流 | 4 x 0-10 A AC / DC | |
| 电压 | 4 x 250 / 350 V AC / DC | |
| R1 R2 | 2 x 0-50 V DC | 用于电阻测试，也可用于40 V RMS以下的交流电压 测试 |
| 传感器 | 小信号的模拟传感器输入端 | |
| 触发输入 | 触头或电压输入 | |
| 计时 | 3 x 0-10000 s | 保护测试时所用到的计时器数字输入。 A和B输入分 别是开始和停止。 |
| 计算 / 显示参数 | |
| 算数预算 | +, -, *, / |
| 功率 | P, VA, Q, S |
| 阻抗 | R (DC), Z, Xp, Xs, Rs, Rp, Ls, Lp, Cs, Cp, 相位 |
| 时间 | 数字信号开始-停止-改变，发生器开始-停止，随事件触发 |
| 用户自定义公式 | |
| 主电源电压下降 TRAX的规格在230-240 V主电源电压下成立，当电压下降时输 出功率也会降低。 环境温度升高 TRAX 的规格在23 ±5°C是成立，环境温度升高时，*大电流输 出时间会缩短。 |
|
| 测试精度 | |
| 外部 AC / DC 电压和电流 |
读数的0.05% + 量程的0.05% |
| 内部 DC 电流 | 读数的0.1% + 量程的0.1% |
| 内部 AC 电流 | 读数的0.2% + 量程的0.2% |
| 内部 AC 电压 | 读数的0.2% + 量程的0.2% |
| 通信 | |
| 以太网口 | 用于外部PC控制仪器，或将仪器连接到外部网络。 |
| wifi无线连接 | 外部PC或平板可使用无线控制仪器（选配） |
| USB | 3个多用途USB端 |
| 品牌： | 美国MGEER |
| 型号： | TRAX280 |
| 加工定制： | 否 |
| 类型： | 数字式 |
| 测量范围： | - MΩ |
| 电源： | - |
| 测试电压： | - V |
| 精度： | - |
