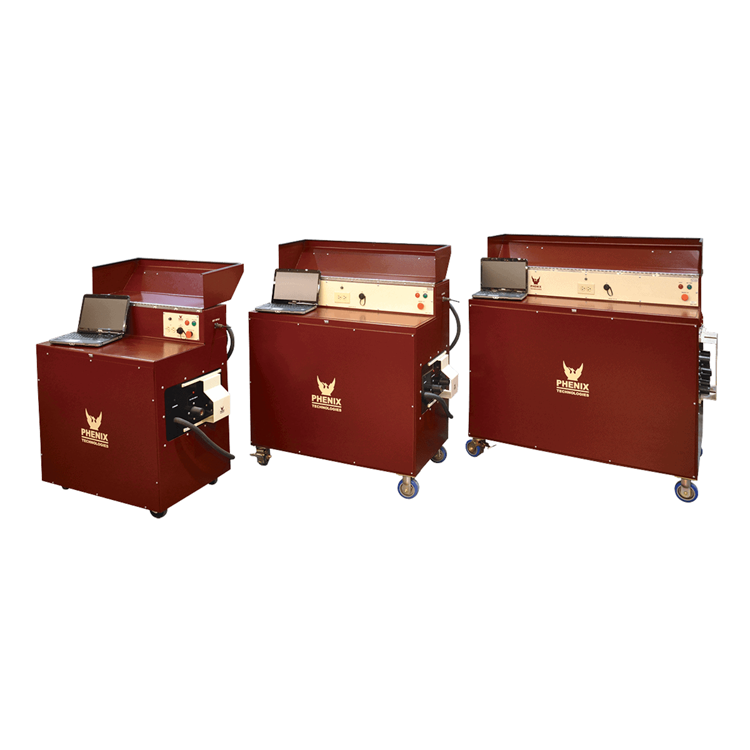

美国PHENIX CL125B电机铁损测试仪，Phenix Technologies 的铁损测试仪是一种连续可变的低压、大电流电源，用于测试定子、转子和电枢铁芯。这些设备的输出失真度极低，不受负载和输出设置的影响，确保测试结果准确且可重复。现在热卖中，如需购买，可通过客服热线联系我们!

美国PHENIX CL125B电机铁损测试仪产品介绍：
电机铁损测试仪
可测试功率从分数马力到 20,000 马力的电机
采用全新设计的控制器，传感器精度达读数的 0.2%，配备以太网接口

测试应用
对定子、转子和电枢进行铁损测试，以确保电机或重新绕制的电机质量。
进行热点测试，识别导致电机热点和绝缘故障的局部短路叠片。

型号	大致*大测试	输入电压	输入频率	输入容量（KVA）
CL10B	500HP	208/230VAC、400/415VAC 或 440/480VAC（需一种）	单相，50Hz 或 60Hz（需一种）	10
CL25B	1250HP	208/230VAC、400/415VAC 或 440/480VAC（需一种）	单相，50Hz 或 60Hz（需一种）	25
CL60B	2500HP	208/230VAC、400/415VAC 或 440/480VAC（需一种）	单相，50Hz 或 60Hz（需一种）	60
CL125B	5000HP	208/230VAC、400/415VAC 或 440/480VAC（需一种）	单相，50Hz 或 60Hz（需一种）	125
CL300B	12,000HP	208/230VAC、400/415VAC 或 440/480VAC（需一种）	单相，50Hz 或 60Hz（需一种）	300
CL500B	20,000HP	208/230VAC、400/415VAC 或 440/480VAC（需一种）	单相，50Hz 或 60Hz（需一种）	500
注意：实际测试能力会因电机设计而有所不同。所有仪表均为真有效值仪表，显示在计算机屏幕上，系统精度为读数的 0.4%（量程的 10 - 100%），传感器精度为读数的 0.2%。
型号	占空比	电压表量程	电流量程	功率计量程
CL10B	连续铁损测量，间歇性热点测试	0 - 5.000/15.000V	0 - 667/2000A	0 - 10kW
CL25B	连续铁损测量，间歇性热点测试	0 - 15.000/25.000V	0 - 1000/2000A	0 - 25kW
CL60B	连续铁损测量，间歇性热点测试	0 - 30.00/60.00V	0 - 1000/2000A	0 - 60kW
CL125B	连续铁损测量，间歇性热点测试	0 - 30.00/60.00/90.00V	0 - 1400/2100/4200A	0 - 125kW
CL300B	连续铁损测量，间歇性热点测试	0 - 60.00/120.00V	0 - 1250/2500/5000A	0 - 300kW
CL500B	连续铁损测量，间歇性热点测试	0 - 100.00/200.00V	0 - 1250/2500/5000A	0 - 500kW
型号	输入电源线	输出电源线	测量引线
CL10B	6 号线规，10 英尺（3 米）	500MCM，10 英尺（3 米）	10 英尺（3 米）
CL25B	6 号线规，15 英尺（4.5 米）	500MCM，15 英尺（4.5 米）	15 英尺（4.5 米）
CL60B	4 号线规，30 英尺（9 米）	500MCM，30 英尺（9 米）	30 英尺（9 米）
CL125B	1/0 号线规，30 英尺（9 米）	500MCM，30 英尺（9 米）	30 英尺（9 米）
CL300B	无	500MCM，25 英尺（7.6 米）（3 根）	25 英尺（7.6 米）
CL500B	无	500MCM，30 英尺（9 米）（3 根）	30 英尺（9 米）
型号	长度（L）	宽度（W）	高度（H）	重量（Wt）
CL10B	42 英寸（1067 毫米）	29 英寸（737 毫米）	45 英寸（1143 毫米）	605 磅（274 千克）
CL25B	42 英寸（1067 毫米）	29 英寸（737 毫米）	45 英寸（1143 毫米）	845 磅（383 千克）
CL60B	45 英寸（1143 毫米）	29 英寸（737 毫米）	49 英寸（1245 毫米）	1500 磅（680 千克）
CL125B	61 英寸（1549 毫米）	38 英寸（965 毫米）	51 英寸（1295 毫米）	2100 磅（953 千克）
CL300B	83 英寸（1676 毫米）	66 英寸（1676 毫米）	69 英寸（1753 毫米）	4800 磅（2177 千克）
CL500B	110 英寸（2794 毫米）	70 英寸（1778 毫米）	68 英寸（1727 毫米）	6750 磅（3062 千克）

可选型号
CL10B，CL25B，CL60B，CL125B，CL300B，CL500B
全自动化并具备数据采集功能，真正的正弦波输出确保测试结果准确且可重复，安装和操作简单。
安全与设计特点
主电源断路器
带保险丝的电源控制电路
紧急停止按钮
多量程数字仪表
外部联锁装置接口
输出连续可变
热过载保护
输出由带可变升压速率的电动调压器控制
用于定子测试的输出电缆
内部、外部和瞬态过载保护
零启动联锁
坚固的钢制机柜
脚轮、可锁定盖子和储物挂钩（CL10B、CL25B、CL60B、CL125B）
独立的电压表引线，提高测量精度
操作 / 维护手册

铁损测试的优势
铁损测试仪的作用是判断电机的铁芯是否受损。铁芯受损可能包括叠片之间短路以及绕组故障造成的损坏。在重新绕制电机绕组之前，进行铁损测试至关重要，以便检测铁芯是否存在损坏。绕组拆除后，还应对铁芯重新测试，以确认在拆除旧绕组的过程中铁芯未受损伤。虽然铁芯受损的电机仍可能运转，但效率会大幅降低。电机需消耗更多功率才能维持正常运行，并且会产生更多热量。热量反过来会降低电机的可靠性和整体使用寿命。绕组温度每升高 10°C，绝缘材料的寿命就会减半。所有这些后果都会增加运行和维护成本，还会造成生产时间的损失。

产品描述
Phenix Technologies 的铁损测试仪是一种连续可变的低压、大电流电源，用于测试定子、转子和电枢铁芯。这些设备的输出失真度极低，不受负载和输出设置的影响，确保测试结果准确且可重复。
基本的测试仪套件包括完整的仪器仪表、输出电缆、电压表电缆、计算机和打印机。计算机用于对测试进行全面控制、测量、数据存储以及测试结果评估。
使用该测试仪非常简单，只需连接测试引线、输入测试参数并按下按钮即可。此后测试仪会自动完成后续操作，自动升压、记录结果、进行所有必要的计算，然后降压。自动化功能避免了操作人员的失误，多个预编程的提示信息会提醒操作人员测试设置中的错误，节省时间并提高操作人员的安全性。还可为测试过的特定电机建立数据库，重新测试之前测过的电机时，可轻松访问过往结果，便于进行趋势分析。
操作软件与测试仪的可编程逻辑控制器（PLC）进行交互，PLC 进而引导测试仪完成各项测试功能。PLC 减少了手动测试设备所需的大量电路。电路减少后，测试仪的可靠性大大提高，出现问题时也更易于排查故障。
每个输出抽头有 3 - 5 个量程，能够实现对输出设置的精确控制，这意味着输出电压设置的调节精度提高了 3 - 5 倍。通过计算机即可完成仪表校准，节省时间且能确保读数准确，无需拆卸测试仪面板来校准仪表。
占空比设置允许操作人员对铁芯进行充分的过励磁和加热，以便找出热点。

可选配件
用于电枢 / 转子测试的电缆 / 夹具组件：
CL10B、CL25B、CL60B 型号：1 根 10 英尺（3 米）500MCM 电缆、1 个 6 英寸夹具、1 根 10 英尺（3 米）电压表引线。
CL125B 型号：2 根 10 英尺（3 米）500MCM 电缆、2 个 6 英寸夹具、1 根 10 英尺（3 米）电压表引线。
CL300B 型号：3 根 25 英尺（7.6 米）500MCM 电缆、3 个 6 英寸夹具、1 根 10 英尺（3 米）电压表引线。
CL500B 型号：3 根 30 英尺（9 米）500MCM 电缆、3 个 6 英寸夹具、1 根 10 英尺（3 米）电压表引线 。
