一、概述
HD-BSC型仪表，对开口料仓与密闭料仓中的粉状、颗粒状、块状物料进行检测、报警及控制。经钢铁、耐火、水泥、橡胶、化纤、电力等工业的长期运行，都获得理想效果，被广泛用于工业生产中。

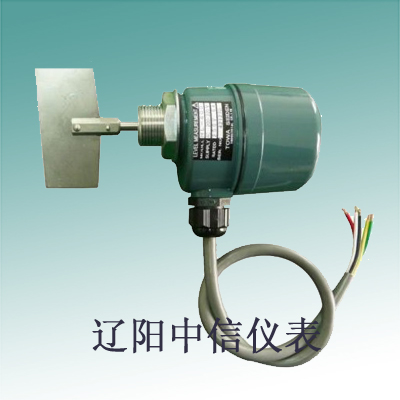

HD-BSC型仪表属机械仪表，结构简单，耐高温，防尘，耐冲击。
二、工作原理
HD-BSC型仪表采用摆动式传动系统。检测板受阻时，主轴受阻而静止、电机继续运行，使脱扣器脱扣，致使开关动作切断电机电源、电机停止工作，发出物位信号。
当物位下降时检板阻力消失，脱扣器复位，电机恢复工作，发出物位信号，仪表又处于检测状态。物位变化缓慢的场合，可在仪表内加装定时器，使仪表的检测处于间歇工作状态，这样可以减小功耗和磨损，延长仪表的寿命。
三、应用范围

1. 电力工业:原煤块、煤粉除尘灰；
2. 钢铁工业：金属粉沫、颗粒、钢球、矿石、焦炭；
3. 建筑工业：水泥、白灰、粘土、砂石、石膏；
4. 化轻工业：盐、烟草、木屑、化肥、碳黑；
5. 塑料工业：塑料切粒、塑料球、胶木粉、塑料粉；
6. 粮食加工业：米、麦、豆类、糖；
7. 医药工业：药料、药片、药丸、药汾；
8. 食品工业：奶粉、糖、糖果、饼干。

		HD-BSC	HD-BSC	HD-BSC	HD-BSC
技术参数	电源	AC220V,50Hz	同前	同前	同前
	功耗	＜10W	同前	同前	同前
	输出信号	继电器输出 或有源信号	同前	同前	同前
	动作频率	6次/分	4.5次/分	6次/分	6次/分
	环境温度	-40~85℃	同前	同前	同前
	工作延时	2~6秒	3~7秒	2~6秒	2~6秒
	检测板摆角	30°+5°		同前	同前
	环境湿度	≤85%	同前	同前	同前
	介质温度	＜90℃；＜180℃	＜90℃；＜180℃	＜350℃	＜450℃
	工作压力（MPa）	≤1.0	常压	≤1.0	≤1.0
适用范围	测量高度	定点安装位置决定	≤30m	同UL – 2	同UL – 2
	介质粒度（mm）	＜30	＜100	＜30	＜40
	介质密度（kg/cm3）	＞0.2	＞0.5	＞0.4	＞0.4
结构特点		适用温度较低，腐蚀性强，硅橡胶密封	适用大料仓测量	不锈钢波纹管全密封	316L波纹管全密封
法兰及开孔	外径（D）mm	195		195	195
	孔径（φ）mm	18		18	18
	孔中心距（φ）mm	160		160	160
	料仓开径（φ）mm	116	100	116	116
安装方式		侧装、顶装	顶装	同UL – 2	同UL – 2
重量		8~11kg	20kg	8~11kg	8~11kg
连接形式		法兰G112″管螺纹 ZG112″锥管螺纹		法兰	法兰

- 1 -

四、选型标记
HD-BSC – □ □ □ □ □ □ □ □ □ □– B

    防爆式（防爆等级:dIIBT4）
                                                    电源：1. 220V AC  2. 110V AC 3. 24V AC  4. 24V DC
                                                  安装方式：C、侧装；D、顶装µ
                                              检测杆（钢丝绳）长度UL型检测长度150…250…
                                              2m（水平安装不大于2m）UL-3型钢丝绳长度＜30m
                                         内部控制开关：A、微动开关；G、电开关（只限继电器型）
                                      工作状态：1、连续工作；2、内装定时器，每工作二分钟停止0~18分钟内10级可调
                                  输出型式：1、继电器型；2、常规型（AC220V有源信号）；3、AC24V
                             连接形式：A、G112″管螺纹（只适用于UL-2）；F、法兰；G、ZG112″管螺纹（只适用于UL-2）
                            料仓压力：P、耐压力≤1Mpa；O、常压
                       介质温度：L、＜90℃；B、＜180℃；H、＜350℃（只适用于UL-4、UL-K）；G、＜450℃（只适用于UL-K）
         检测方式：K、旋摆式；2、摆角式；3、摆复式（只适用于顶装）；4、摆动式

料位计，摆角式，介质温度为常温，料仓为常压，法兰安装，继电器型，连续工作，微动开关，检测杆长度550mm，侧装。
例：HD-BSC-2BP
料位计，摆角式，介质温度＜180℃, 料仓压力1Mpa，法兰安装，常规型，连续工作，微动开关，检测杆长度550mm，侧装，防爆型。
五、仪表安装
安装前对仪表运行进行检查，接通电源，试运转灵活，动作无误，即可安装。
本仪表分水平安装和垂直安装。水平安装时必须加保护罩，防止物料直接冲击。安装时躲开下料口。
检测杆长度应超过挂料层。
安装时出线口、检测板向下。（保护罩口180°开口向下）保护罩长度与仪表长度配套，安装插入料仓深度，按设计尺寸执行。












法兰尺寸见表

- 2 -










HD-BSC型

图三 安装示意图

































图四HD-BSC型安装示意图

- 3 –
HD-BSC型安装示意图
HD-BSC型
1、本仪表必需安装在料仓顶部，使钢丝绳及重锤垂直向下。
2、重锤吊在吊环上，配重砣安装在配重支架上。
3、调整配重砣使摆轴两端平衡。
4、重锤下到料仓内，*好距仓侧壁较近，尽可能躲开下料口。（参见图五）
5、用户配接底座参图六（a）

安装示意图



































图五 安装位置

– 4 –

















图六 底座













六、外形尺寸














- 5 -

























七、订货须知
1、注明型号、并注明常规型或继电器型。对检测杆（法兰至检测板前部）长度有要求的，加以说明，是否需要保护罩等。
2、被测介质、密度、粒度*好注明。
3、料仓压力、温度、高度。
4、特殊要求特殊议定。
5、HD-BSC型仪表如需保护罩可随仪表配套一起定货、用户料仓开孔按说明书即可
6、订货举例：
订购HD-BSC-2BP一台法兰至检测板间长度为1.5米垂直安装，料仓高度15米，被测介质水泥，常温、压力为0.4Mpa。
HD-BSC-2BP型

1. 注明型号，并注明常规型还是继电器型。
2. 给出被测介质，介质密度，介质的粒度如不注明粒度按小于φ50，密度按1.5g/cm³供货。
3. 被测料仓的温度、高度。
4. 测点距仪表间高度必须给出。
5. 订货举例：


- 6 –
订购HD-BSC-2BP，继电器型、阻移式物位计一台、测点距仪表间高度为6米，介质为赤铁矿、料度小于50mm，堆密度为2.0/cm³温度不高于200℃。
注：可以根据用户需要加装定时器，另外设定检测时间。保护罩和配套专用HD-BSC-2BP型光报警器可随仪表一起订货。
八、料位计现场常见故障解决方法

故障现象	故障原因	解决办法
1、通电时物位计不工作	供电线路断路	检查是否有电源接入
	电源接错	检查电源是否在线端子1、2两端
2、上限料满时没有报警	安装位置错误	检查物位计是否安装在料仓的盲区内
	信号线连接错误	检查信号线接入是否正确，如果接入正确检查信号接收端所需安的报警信号与物位计输出是否相一致（在物位计正常工作状态下）
3、下限料空没有报警	安装位置错误	检查物位计是否安装在料仓的挂料层内
4、误报警	安装位置错误	检查物位计是否与除尘震打器安装在料仓同一侧仓壁
	物料潮湿形成中空、结露、结冻	检查仓内物料与仓内环境

九、安装注意事项
1. 信号线的连接方法：本仪表采用继电器双组点报警方式，接线端子上3、4或6、7为常闭点，如果需要闭合信号，上限信号线接在4、5或7、8两点，下限信号线接在3、4或6、7两点如果需要断开信号，上限信号线接在3、4或6、7两点，下限信号线接在4、5或7、8两点。
2. 安装位置及方法：上限物位计安装时，要低于盲区或检测长度大于盲区间的距离，下限物位计安装时应让过挂料层、严禁与除尘震打器安装在同一侧仓面，物位计水平安装出线口应垂直向下（顶装除外）。
3. 打开表壳盖内有安装接线端子图
