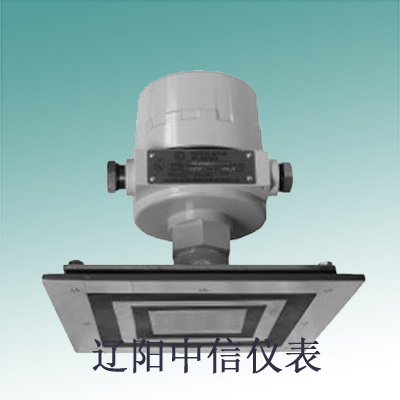

·该变送器由射频导纳变送器和一个305mm×305mm的平面(或圆)嵌装传感器组成 (平面和圆的大小可以根据现场情况和用户要求指定)

·用于堵煤信号的测量及其它槽中颗粒的测量

·*大电缆长度（分体）45米

·过程条件为0.07Kg，82℃

安装要求

·嵌装于落煤斗仓壁内

·安装位置应装在落煤斗侧面

·应尽量避开物流方向
技术参数
性能指标

·输出：DPDT继电器（双刀双掷）

·触点容量：230VAC 5A无感，3A有感

·电源：230±25VAC，50/60HZ，*大5W

120±25VAC，50/60HZ，24VDC

·环境温度：–40—60℃

·输出绝缘：

信号线到传感器大于1000V
具有防粘附层影响功能
具有静电火花防护功能
适用于多粉尘、高温、潮湿的环境，防爆，防护等级IP65或以上
外壳防护等级：IP65，防爆，NEMA7/9或以上，FM批准
输出开关量信号接点数量：常开，常闭各两个

现场举一实例：
1.一次风压力:6.5KPa~7.8KPa
2.给煤机内部温度:70度
3.原煤仓,原煤仓为圆锥型(中心垂直高度13米)
4.给煤机出口管道:正方形415mm*415mm
其接触面积大小与煤仓大小相关，要据实际情况确定
