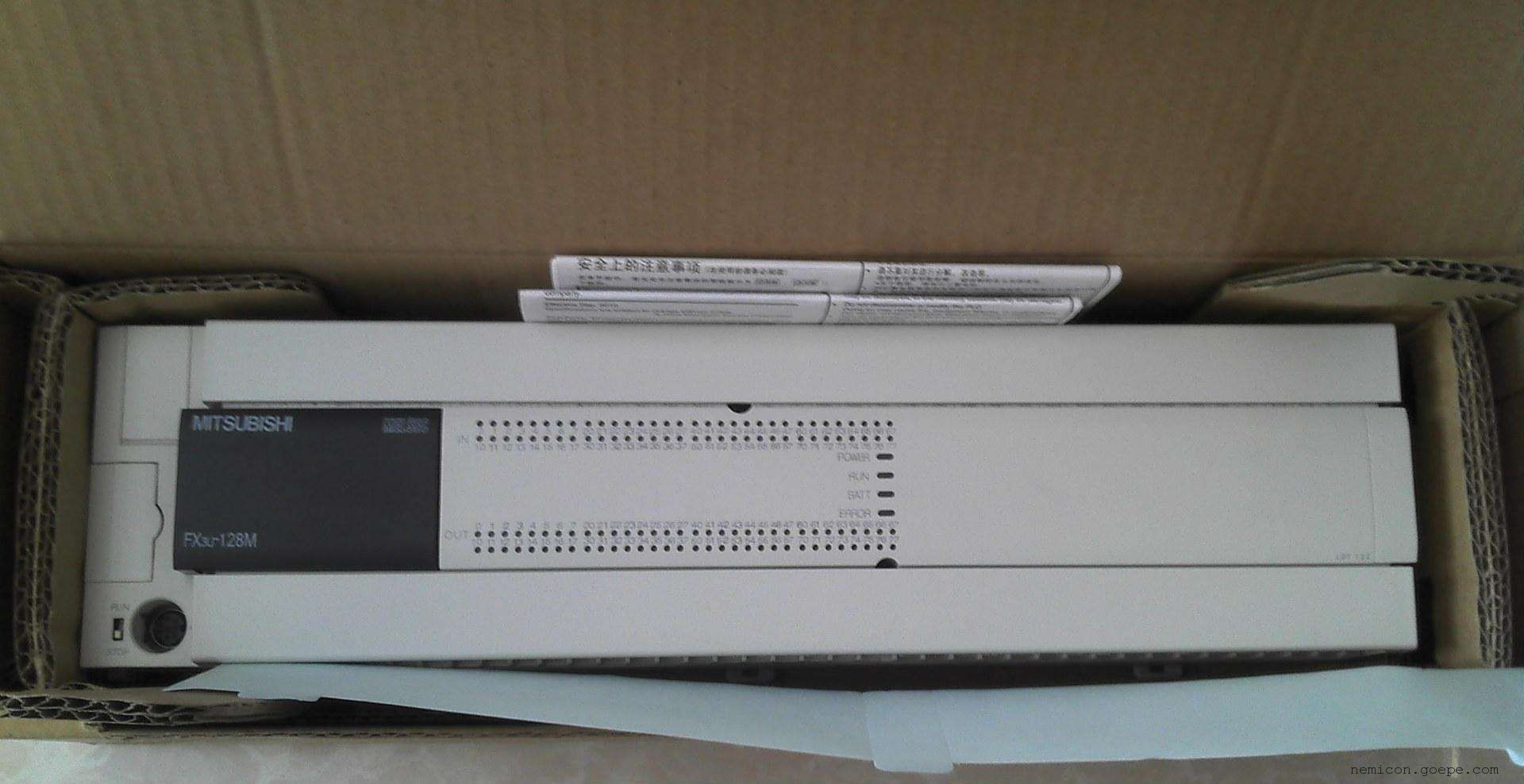

正品三菱PLC控制器FX3U-128MT/ES-A 128点晶体管输出

三菱PLC FX3U-128MT/ES-A 产品详细介绍：
【FX3U-128MT/ES-A电源规格】
电源电压：AC100~240V
电源电压允许范围：AC85~264V
额定频率：50/60Hz
允许瞬时停电时间：对l0ms以下的瞬时停电会继续运行。
电源电压为AC200V的系统时，可以通过用户程序，可在10~100ms之间更改。
电源保险丝：250V 5A
冲击电流：30A  5ms以下/AC100V,65A   5ms以下/AC200V
消耗功率：65W
DC24V供给电源：600mA以下
DC5V内置电源：500mA以下
【FX3U-128MT/ES-A输入规格】
输入形式：漏型/源型
输入点数：64
输入的连接方式：固定式端子排
输入信号电压：AC电源型：DC24V ±10%   DC电源型：DC16.8~28.8V
输入阻抗:X000~X005(3.9KΩ) X006~X007(3.3KΩ)
输入信号电流：X000~X005(6mA/DC24V) X006~X007(7mA/DC24V)
ON输入感应电流：X000~X005(3.5mA以上) X006~X007(4.5mA以上)
OFF输入感应电流：1.5mA以下
输入信号形式：无电压触点输入
漏型输入时：NPN开集电极型晶体管
源型输入时：PNP开集电极型晶体管
输入回路隔离：光耦隔离
输入动作的显示：光耦驱动时面板上的LED灯亮

【FX3U-128MT/ES-A输出规格】
输出种类：晶体管/漏型输出
输出点数：64
输出的连接方式：拆装式端子排(M3螺丝)
外部电源：DC5～30V
电阻负载：0.5A/1点
每个公共端的合计负载电流如下
输出1点/1个公共端：0.5A以下
输出4点/1个公共端：0.8A以下
输出8点/1个公共端：1.6A以下
感性负载：12W/DC24V
每个公共端的合计负载电流如下
输出1点/1个公共端：12W/DC24V
输出4点/1个公共端：19.2W/DC24V
输出8点/1个公共端：38.4W/DC24V
开路漏电流：0.1mA以下/DC30V
ON电压：1.5V以下
OFF->ON响应时间:Y000~Y002:5μs以下/l0mA以上(DC5~24V)；Y003以后:0.2ms以下/200mA以上(DC24V)
ON->OFF响应时间:Y000~Y002 :55s以下/10OmA以上(DC5-24V)；Y003以后:0.2ms以下/200mA以上(DC24V)
回路隔离：光耦隔离
输出动作的显示：光耦驱动时面板上的LED灯亮
FX3U-128MT/ES-A重量：1.8kg
FX3U-128MT/ES-A外形尺寸W*H*D[mm]：350*86*90


一.介绍FX3U(FX3U-128MT/ES-A)主机型号：

　　FX3U-16MT-ES/A       8输入/8晶体管输出(AC电源)

　　FX3U-16MR-ES/A       8输入/8 继电器输出(AC电源)

　　FX3U-32MT-ES/A       16输入/16晶体管输出(AC电源)

　　FX3U-32MR-ES/A       16输入/16 继电器输出(AC电源)

　　FX3U-48MT-ES/A       24输入/24晶体管输出(AC电源)

　　FX3U-48MR-ES/A       24输入/24 继电器输出(AC电源)

　　FX3U-64 MT-ES/A       32输入/32晶体管输出(AC电源)

　　FX3U-64MR-ES/A       32输入/32 继电器输出(AC电源)

　　FX3U-80MT-ES/A        40输入/40晶体管输出(AC电源)

　　FX3U-80MR-ES/A        40输入/40 继电器输出(AC电源)

　　FX3U-128MT-ES/A       64输入/64 晶体管输出(AC电源)

　　FX3U-128MR-ES/A       64输入/64 继电器输出(AC电源)

　　二. 介绍FX3U-128MT/ES-A功能说明:

　　● 第三代微型可编程控制器

　　● 内置高达64K大容量的RAM存储器

　　● 内置业界*高水平的高速处理0.065μS/基本指令

　　● 控制规模:16~384(包括CC-LINK I/O)点

　　● 内置独立3轴100kHz定位功能(晶体管输出型)

　　● 基本单元左侧均可以连接功能强大简便易用的适配器

　　三.FX3U-128MT/ES-A的特点：

　　【*大384点的输入输出点数】

　　可编程控制器上直接接线的输入输出(*大256点)和网络(CC-Link)上的远程I/O(*大256点)的合计点数可以扩展到384点。

　　【可以连接的扩展单元/模块】

　　输入输出的扩展设备可以连接FX2N 系列的输入输出扩展单元/模块。此外，FX0N/FX2N/FX3U系列特殊功能单元/模块*多可以连接8台。(FX0N系列仅可以连接FX0N-3A)

　　【程序内存】

　　内置了64K步的RAM内存。此外， 可以通过使用存储器盒， 将程序内存变为快闪存储器。

　　【运算指令】

　　除了浮点数、字符串处理指令以外， 还具备了定坐标指令等丰富的指令。

　　【内置RUN/STOP开关】

　　可以通过内置开关进行RUN/STOP的操作。此外，也可以从通用的输入端子或外围设备上发出RUN/STOP的指令。

　　【支持RUN中写入】

　　通过计算机用的编程软件， 可以在可编程控制器RUN时更改程序。

　　【内置时钟功能】

　　内置了时钟功能， 可以执行时间的控制。
