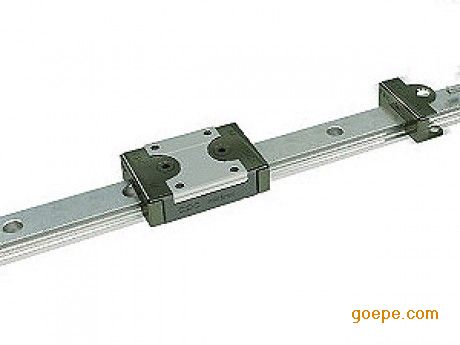

MR系列微型滚珠线性滑轨产品介绍 MR微型滚珠线性滑轨系列具有高负荷，高扭矩功能。滑座钢体与框架、端盖及密封片的结合方式采用嵌入式设计，钢珠回流孔采用特殊设计，使钢珠循环更平稳，噪音低。滑座于两端有密封式润滑注油孔设计，可经由钢珠循环将润滑油带到表面，达到润滑的效果。 MR微型滚珠线性滑轨系列提供3种精度等级N、H、P。薄型底面密封及端面密封构成全密闭防尘设计：可弹性搭配。滑座具高刚性钢珠保持器，以确保运送途中之安全并且滑座容易装配与安全。 MR微型滚珠线性滑轨系列无论是滑轨、滑座钢体或滚珠皆使用不锈钢淬透热处理材质。



MR系列微型滚珠线性滑轨产品介绍

MR

9

M

N

SS

2

V0

P

–120L

–10

–10

Ⅱ

套数：同一轴所装配滑轨数

端点边长（mm）

起点边长（mm）

滑轨长度（mm）

精度等级：   N：普通级 ，    H：高级 ，    P：精密级

预压等级：        V0：无预压 ，   V1：轻预压（0.02C）

滑座数目：             每支滑轨所搭配滑座数量

密封配置：    SS：端面密封

滑座型式：         L：长型 ，     N：标准型 ，    S：短型

尺寸规格：              以滑轨宽度为尺寸规格，如15，12，9，7，5，3

产品类别： MR微型滚珠线性滑轨了；MRU下锁式微型滚珠线性滑轨；ST有限行程微型滚珠线性滑轨

精度等级



<td height="19" ="border-bottom-color: #ece9d8; border-left: black 0.5pt solid; background-

精度表
精密等级(μm)						精密级	高级	普通级
						P	H	N
高度H尺寸容许公差					H	±10	±20	±40
									不同的滑座在滑轨相同					△H	7	15	25
位置上之高度相对误差
宽度W2尺寸容许公差					W2	±15	±25	±40
									不同的滑座在滑轨相同					△W2	10	20	30
位置上之宽度相对误差
预压等级
MR微型滚珠线性滑轨系列提供2种预压等级V0、V1。
适当的预压可提高微型线性运动系统于刚性、精度、抗扭拒等能力之表现，但对运转寿命、运行阻力方面则有不良影响。
预压等级		压力值		预压间隙值
				(μm)
				3	5	7	9	12	15
V0		微间隙至		﹢1	﹢1.5	﹢2	﹢2	﹢3	﹢5
										∣	∣	∣	∣	∣	∣
				轻预压
		0	0			0	0	0	0
										V1		轻预压		0	0	0	0	0	0
		∣	∣	∣	∣	∣	∣
0.02C								﹣0.5	﹣1					﹣3	﹣4	﹣6	﹣10
		MR系列微型滚珠线性滑轨订购须知、滑轨长度
所需长度大于Lmax时将由两支以上连接而成，有关资料请洽欧申。
标准型	宽型
滑轨长度	尺寸						滑轨长度	尺寸
	3M	5M	7M	9M	12M	15M		3W	5W	7W	9W	12W	15W
	30	40	40	55	70	70		40	50	50	50	70	110
	40	55	55	75	95	110		55	70	80	80	110	150
	50	70	70	95	120	150		70	90	110	110	150	190
单支滑轨		85	85	115	145	190	单支滑轨		110	140	140	190	230
