低频磁场天线 1Hz-1MHzLCC-K70

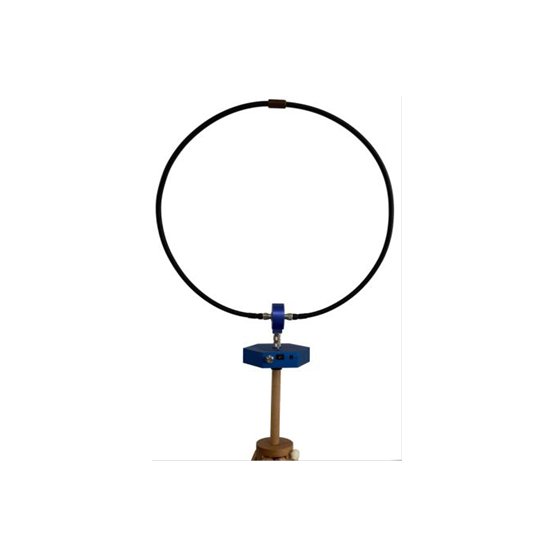

LCC-K70是一款基于同轴射频电流监测探头制作的无源环形天线,频率范围低至1Hz,适用于极低频信号的测量、低频干扰信号定位等。环形天线的直径为60 cm,并提供足够的灵敏度来完成对微弱信号的测量。可选直径为30cm

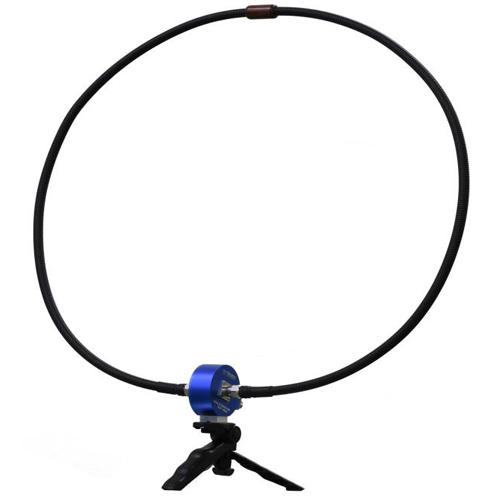

环路由波纹同轴电缆制成,并通过N型连接器连接到换能器。这种结构提供了灵活性,可以将其与各种环直径一起使用。带有 ¼”螺纹的附件可以连接到标准三脚架。
应用
- EMC辐射测试
- 场强天线
- 安全通信、低频干扰查找、潜艇通信
|
产品特点
- 高灵敏度 高性价比
- 可用于接收和发射
- 可外置前置放大器
60cm环形天线系数可用于估计不同直径的环形
| 环形天线直径 |
AF |
| 1 m |
+4.5 dB |
| 60 cm |
0 dB |
| 30 cm |
-6 dB |
| 25 cm |
-8 dB |
技术指标
| 类型 |
无源环形天线 |
| 频率范围 |
1Hz – 1MHz |
| 标称阻抗 |
50Ω |
| 接头 |
N型母 |
| 环直径 |
60 cm ,可选30cm |
| 温度 |
-20℃ ~ +60℃ |
| 重量 |
800 g |
| 固定接口 |
1/4 螺口 |
| 质保 |
1年 |
| 标准配置 |
天线、说明书、线缆、转接头 |
