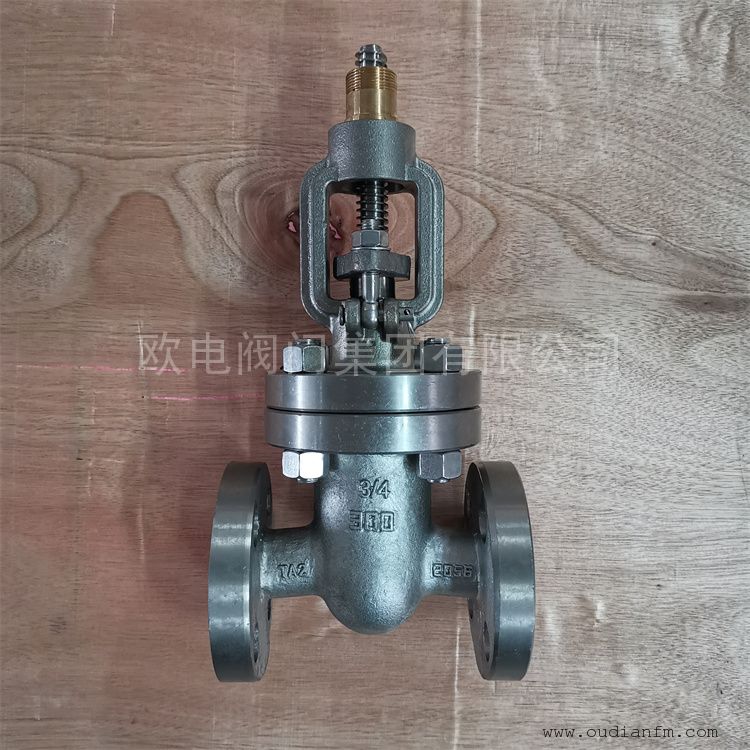

美标钛合金闸阀具有局部破坏后在瞬间的自修复能力,所以它的抗腐蚀性主要是形成了耐腐蚀的氧化膜,并且在大多数环境中是稳定的,这就是钛的耐腐蚀性的理论基础。美标钛合金闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,闸板有两个密封面,是采用楔式闸板,通常角度为5°,用于磨损补偿。闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封。美标钛合金闸阀产品设计标准ANSIB16.34,标准AP16D和API600,结构紧凑、体积小、刚性好、密封可靠,关闭件(闸板)采用弹性结构,在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此,密封可靠,并且不会产生闸板楔柱。
美标钛合金闸阀在潮湿的大气和海水介质中工作,钛抗蚀性远优于不锈钢,对点蚀、裂纹、蚀酸蚀、应力腐蚀的抵抗力特别强,对碱、氯化物、氯的有机物品、硝酸、硫酸等有优良的抗腐蚀能力。但钛对具有还原性氧及铬盐介质的抗蚀性差。
美标钛合金闸阀标准:
设计与制造 |
结构长度 |
法兰尺寸 |
对焊连接尺寸 |
压力温度等级 |
试验与检验 |
AP1 600 |
ANS1B16.10 |
ANS1B16.5a |
ANS1B16.25 |
ANS1B16.34 |
AP1598 |
美标钛合金闸阀压力试验:
公称压力 |
强度试验 |
水密封试验 |
气密封试验 |
|||
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
150 |
3.1 |
450 |
2.2 |
315 |
0.5~0.7 |
60~100 |
300 |
7.8 |
1125 |
5.6 |
815 |
||
600 |
15.3 |
2225 |
11.2 |
1630 |
||
900 |
23.1 |
3350 |
16.8 |
2440 |
||
1500 |
38.4 |
5575 |
28.1 |
4080 |
||
2500 |
64.6 |
9367 |
47.4 |
6873 |
美标钛合金闸阀主要零件材料及性能:
壳体 |
钛合金 钛材 纯钛 |
|||||
闸板 |
GR2/TA2 |
GR12/TA10 |
GR5/CT4 |
GR7 |
||
阀杆 |
GR2 |
GR12 |
GR5 |
GR7 |
||
闸板密封面 |
GR2 |
GR12 |
GR5 |
STL |
||
阀座密封面 |
GR2 |
GR12 |
GR5 |
STL |
美标钛合金闸阀ANS1 Class150~ANS1 Class300主要外形尺寸:
ANS1 Class150 |
|||||||||||||||||||||
NPS |
2 |
21/2 |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
24 |
26 |
28 |
30 |
32 |
36 |
40 |
42 |
|
L |
RF |
178 |
191 |
203 |
29 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
559 |
610 |
610 |
660 |
711 |
762 |
787 |
BW |
216 |
241 |
283 |
305 |
403 |
419 |
457 |
502 |
572 |
610 |
660 |
711 |
813 |
864 |
914 |
914 |
965 |
1016 |
1067 |
1118 |
|
手动 |
H1 |
400 |
490 |
510 |
585 |
775 |
955 |
1160 |
1375 |
1570 |
1765 |
1980 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
Do |
200 |
200 |
250 |
300 |
350 |
350 |
400 |
450 |
500 |
600 |
700 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
伞齿轮 |
H2 |
- |
- |
- |
- |
- |
- |
- |
- |
1668 |
1920 |
2115 |
2215 |
2600 |
2908 |
3046 |
3136 |
3293 |
3726 |
4060 |
4229 |
电动 |
H3 |
- |
- |
- |
- |
- |
- |
- |
- |
1668 |
1920 |
2115 |
2215 |
2600 |
2908 |
3046 |
3136 |
3293 |
3726 |
4060 |
4229 |
ANS1 Class300 |
|||||||||||||||||||||
NPS |
2 |
21/2 |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
24 |
26 |
28 |
30 |
32 |
36 |
40 |
42 |
|
L |
RF |
216 |
241 |
283 |
305 |
406 |
419 |
457 |
502 |
762 |
838 |
914 |
991 |
1143 |
1245 |
1346 |
1697 |
1524 |
1727 |
- |
- |
BW |
216 |
241 |
283 |
305 |
406 |
419 |
457 |
502 |
762 |
838 |
914 |
991 |
1143 |
1245 |
1346 |
1697 |
1524 |
1727 |
- |
- |
|
手动 |
H1 |
470 |
525 |
535 |
635 |
805 |
1025 |
1230 |
1460 |
1645 |
- |
1840 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
Do |
200 |
200 |
300 |
300 |
350 |
400 |
450 |
500 |
600 |
- |
600 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
伞齿轮 |
H2 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
1935 |
2155 |
2572 |
2908 |
3100 |
3135 |
3293 |
- |
- |
- |
电动 |
H3 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
1935 |
2155 |
2572 |
2908 |
3100 |
3135 |
3293 |
3754 |
4120 |
4530 |
品牌: | 欧电阀门 |
型号: | GR2-Z41W-300LB |
连接形式: | 法兰 |
材质: | 不锈钢 |
公称通径: | 15~500 mm |
适用介质: | 各种高腐蚀化学介质 |
密封形式: | 硬密封式 |
标准: | 国标 |
