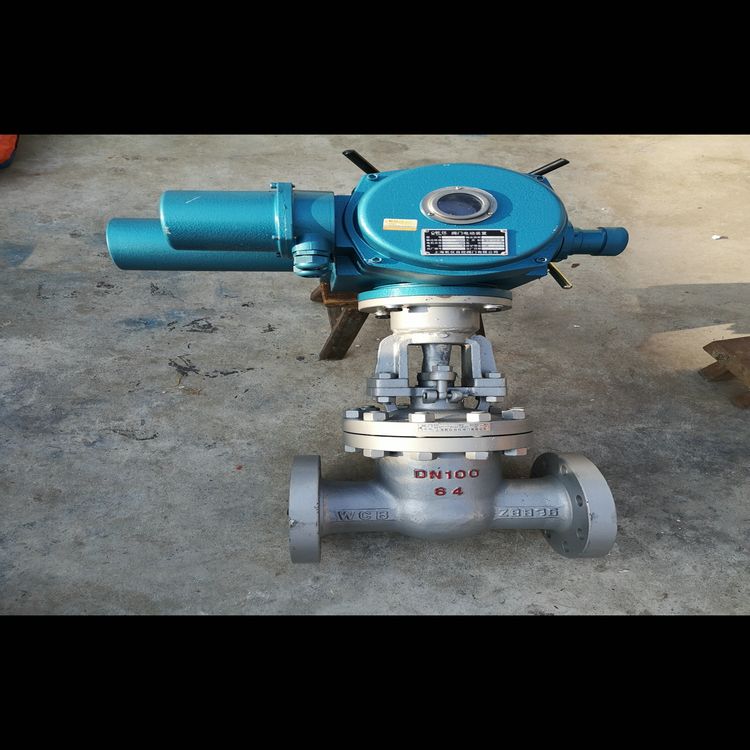

ZDYF矿用隔爆型液控电动闸阀 ZDYF-100 /PN6.4MPa

ZDYF型矿用隔爆型电动液控闸阀主要由防爆电动机、油缸液控系统、手动装置、闸阀。

图1 矿用隔爆型电液动闸阀示意图图2 矿用隔爆液动闸阀剖示图

ZDYF矿用隔爆型液控电动闸阀 ZDYF-100 /PN6.4MPa原理

接通电源启动闸阀，电动机工作驱动液压泵工作，液压泵通过一个差动液压系统推动油缸做往复直线运动，从而通过油缸闸阀连接装置开启和关闭闸阀。当闸阀开启到需要的位置时液压系统有一个过载保护，保证了闸阀的安全运行，不会造成阀杆弯曲，闸阀楔死等现象。

ZDYF矿用隔爆型液控电动闸阀 ZDYF-100 /PN6.4MPa特点

◆ 安全可靠性高，通过液压系统压力的调节有效的避免了闸阀开启关闭时容易产生的过载和楔死的现象。

◆ 具有手动、自动两种工作方式，便于安装调试和使用维护可靠性高。

◆ 机构简单，维修方便。

ZDYF矿用隔爆型液控电动闸阀 ZDYF-100 /PN6.4MPa优势

◆ 电气控制将开关、按钮、PLC控制集成一体，不需要用户配开关柜。

◆ 推拉力和开闭启速度都可以实现无级调整，调整过程简单、可靠。

ZDYF矿用隔爆型液控电动闸阀 ZDYF-100 /PN6.4MPa用途

适用于污水和排水处理。

■【上海隆鼎阀门】电动液控闸阀型号示例及选型参数

（1）型号示例

ZDYF-100/64-10/8

电液执行装置的开启和关闭力分别为10KN和8KN；

闸阀的通径为100mm、耐压等级为6.4MPa；

矿用隔爆型电动液控闸阀代号；

（2）选型参数

注：其他通径或者高压力等级的电液闸阀可以定做。
