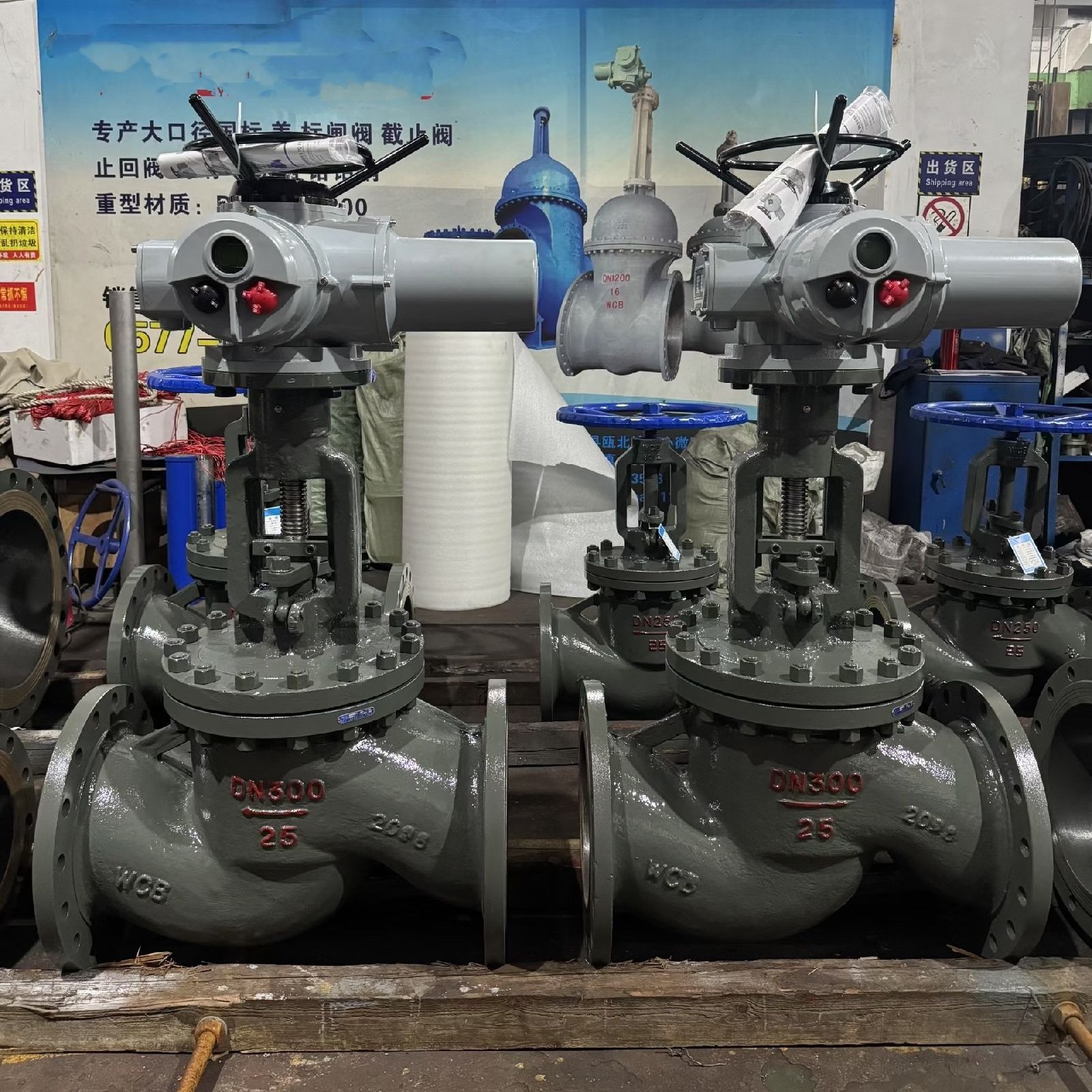

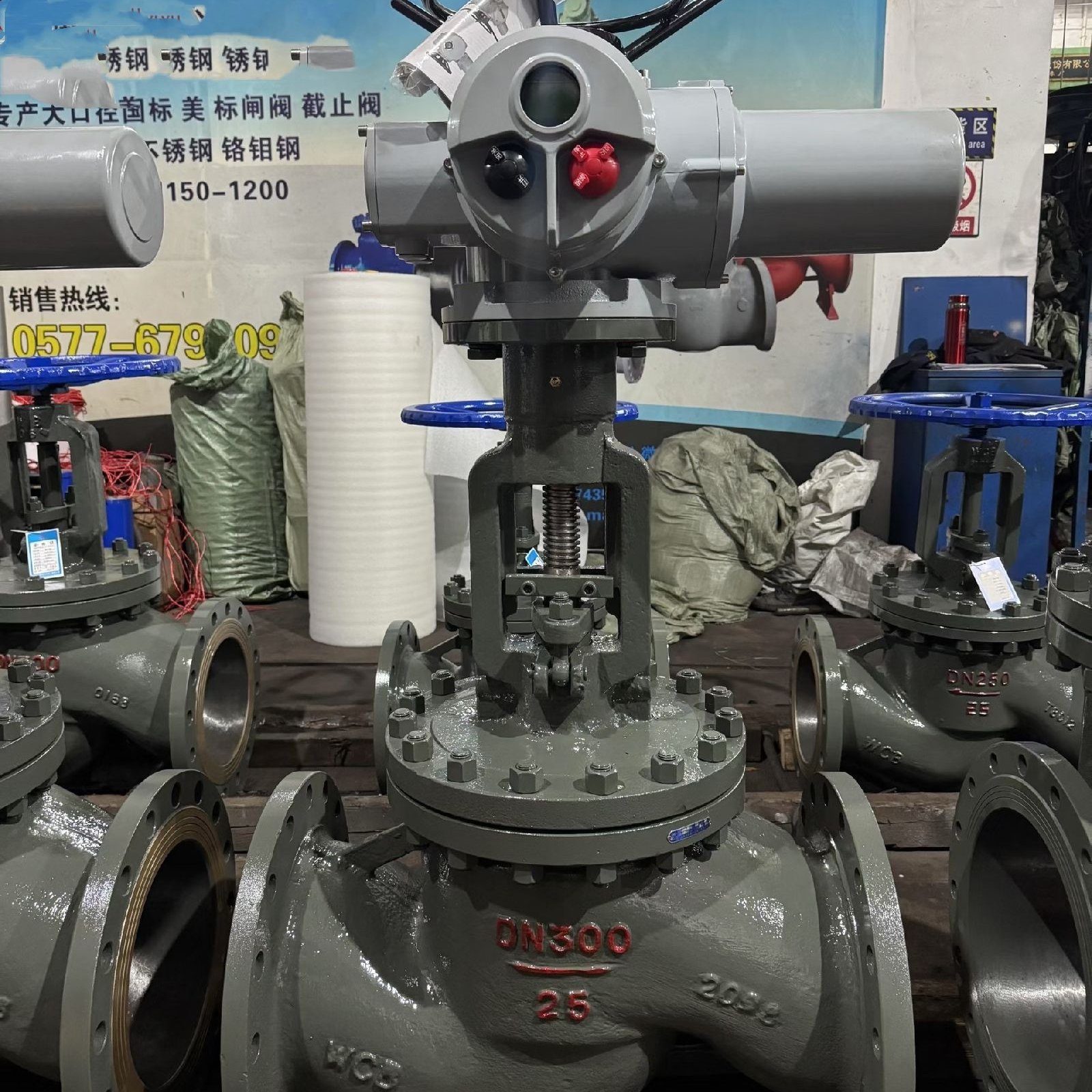

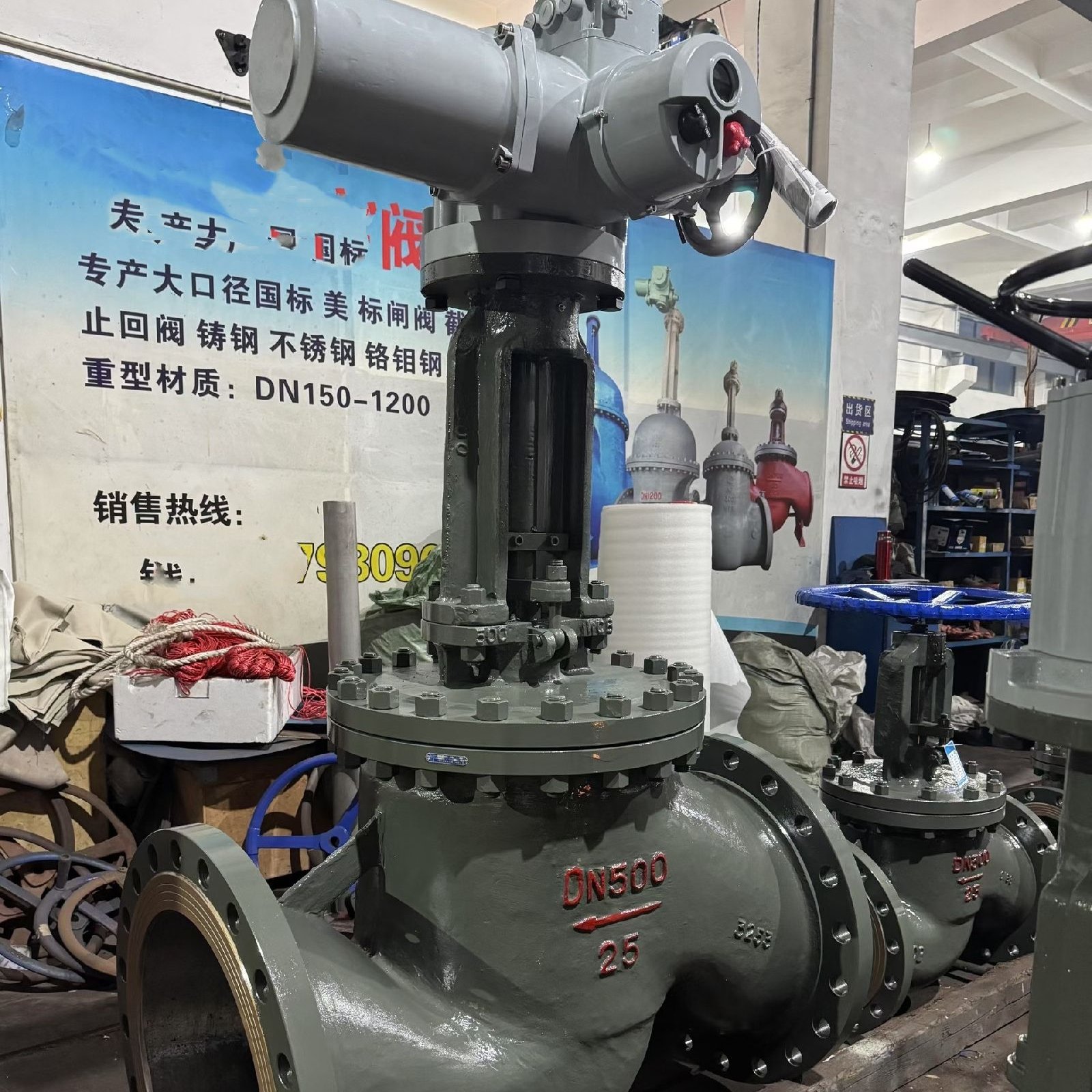

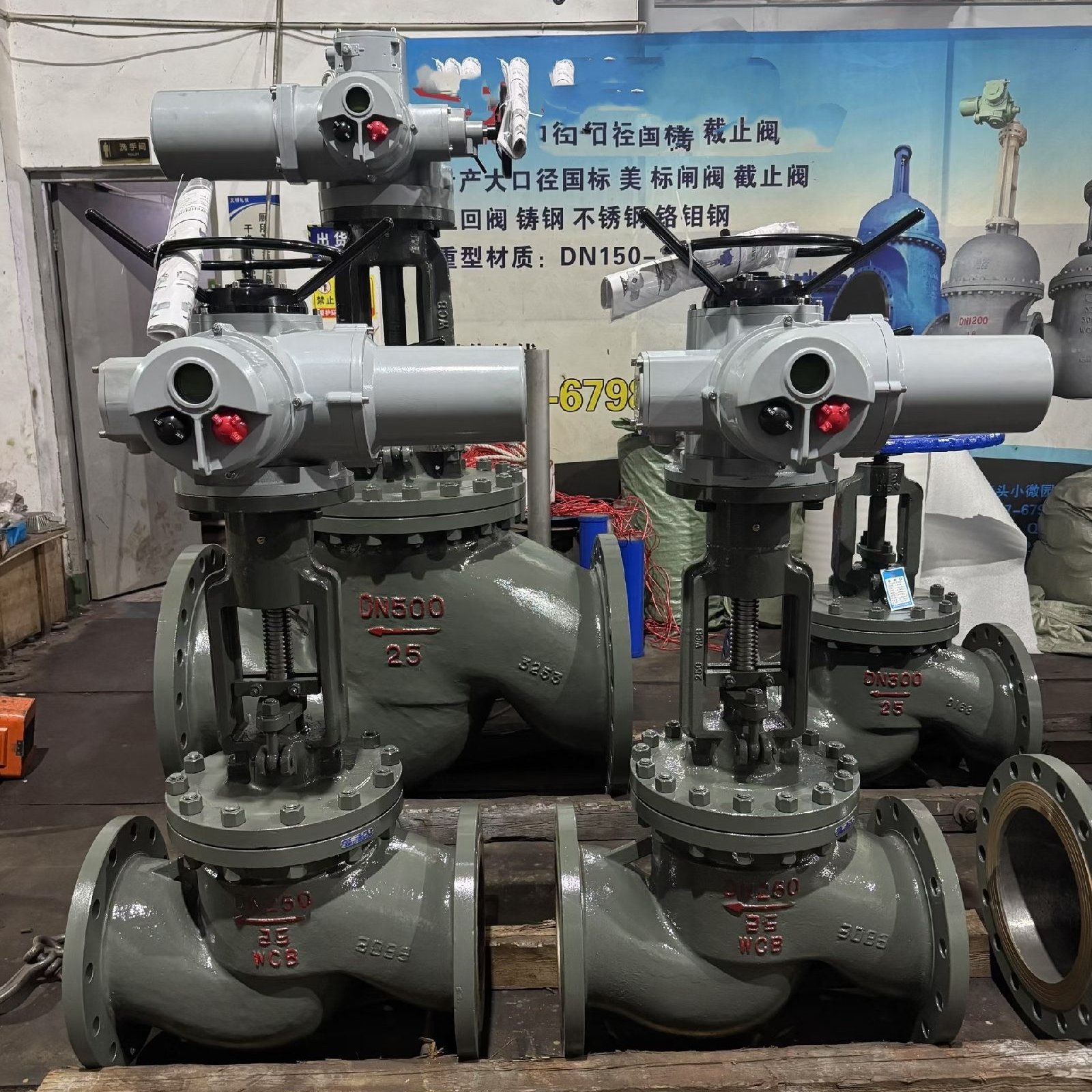

黔进电动截止阀J941H-25C DN250 智能开关型 J941H-25C DN500
6600.00
江苏扬州江都市
江苏黔进智控阀门有限公司
1年 | 指数:30 | 工商已认证
店铺推荐
  • 图文详情
  • 产品参数
### **电动截止阀简介**
电动截止阀(Electric Globe Valve)是一种通过电动执行机构驱动的截止阀,主要用于**精确控制或切断**管道中的流体(液体、气体、蒸汽等)。其核心特点是**密封性好、调节性能优异**,适用于中高压、高温或腐蚀性介质工况。

---

## **1. 基本结构与工作原理**
### **(1)主要结构**
- **阀体**:通常为 **“Z”形** 或 **角式** 流道,降低流阻(标准截止阀流阻较大)。
- **阀瓣(阀芯)**:
  - **平面密封**:适用于一般工况(软密封/金属密封)。
  - **锥形密封**:适用于高压、高密封要求(如电站蒸汽系统)。
- **阀杆**:升降式设计,通过电动执行机构带动阀瓣上下运动,实现开关或调节。
- **连接方式**:法兰、焊接(BW/SW)、螺纹等。
- **电动执行器**:
  - **开关型**(ON/OFF)
  - **调节型**(可接收4-20mA信号,实现流量精确控制)

### **(2)工作原理**
电动执行器接收控制信号(如DCS指令),驱动阀杆升降,使阀瓣与阀座接触(关闭)或分离(开启),实现流体的通断或流量调节。

---

## **2. 核心特点**
| **特点**          | **说明** |
|-------------------|----------|
| **高密封性** | 阀瓣与阀座紧密贴合,泄漏等级可达 **ANSIVI级(零泄漏)** |
| **调节性能好** | 阀瓣行程与流量呈线性关系,适合精确控制 |
| **耐高压高温** | 可适用于 **PN100~PN420(Class 600~2500)**,耐温 **-196℃~+650℃** |
| **流向要求** | 通常要求 **“低进高出”**(防止阀杆受力过大) |
| **适用介质** | 水、蒸汽、油品、腐蚀性化工介质(需选合适材质) |

---

## **3. 典型应用**
- **石油化工**:高温油品、腐蚀性介质切断与调节。
- **电力行业**:锅炉给水、蒸汽系统(如主蒸汽截止阀)。
- **制药/食品**:无菌级软密封截止阀(316L+PTFE)。
- **核电**:核级电动截止阀(符合ASME III标准)。

---

## **4. 电动截止阀 vs. 电动闸阀**
| **对比项**       | **电动截止阀** | **电动闸阀** |
|------------------|--------------|--------------|
| **密封性**       | 更优(适合严苛工况) | 较好(但高压差可能微漏) |
| **流阻**         | 较大(不适合大流量) | 较小(全开时流阻低) |
| **调节性能**     | 优(可精确控制流量) | 仅适合开关(不推荐调节) |
| **维护**         | 阀座易磨损,需定期维护 | 闸板耐磨,寿命较长 |
| **安装方向**     | 有流向要求(低进高出) | 双向流动均可 |

---

## **5. 选型要点**
1. **压力温度等级**:根据工况选择材料(如WCB、CF8M、F91)。
2. **密封形式**:
   - **软密封**(PTFE):适用于低温、洁净介质。
   - **金属密封**(Stellite堆焊):适用于高温高压。
3. **电动执行器**:
   - 防爆要求(Exd II BT4)。
   - 是否需要调节功能(如智能型电动执行器)。
4. **标准符合性**:API 602(紧凑型截止阀)、GB/T 12235、ANSI B16.34等。

---

### **总结**
电动截止阀在**高密封要求、流量调节**的工况下优势明显,尤其适用于**蒸汽、化工、电力等关键系统**。正确选型可显著提升系统可靠性和自动化水平。
品牌:黔进
型号:J941H-25C DN500
材质:碳钢
连接形式:法兰
公称通径:100-500 mm
适用介质:蒸汽;油品
压力环境:高压
工作温度:常温
