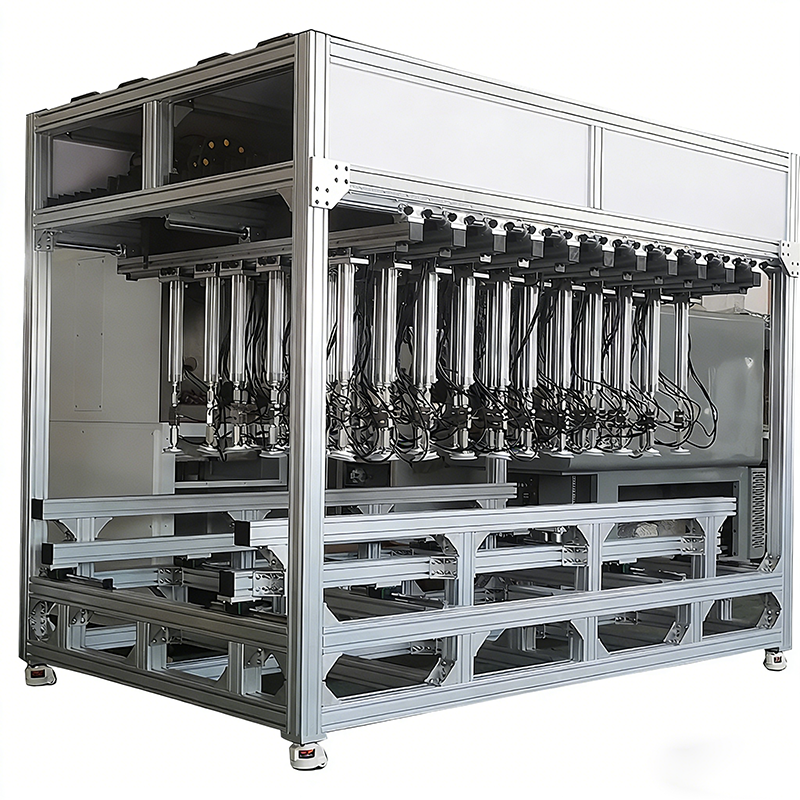

一、光伏抗载荷测试系统产品简介：
光伏抗载荷测试系统（又称）是光伏组件可靠性设计的检测设备，可模拟实际应用中组件承受的风、雪、覆冰等静态及动态载荷，通过正反向交替压力测试加速材料疲劳过程，验证组件在不同安装角度下的抗压性能与结构稳定性适配各类光伏组件的载荷承受能力检测需求。
二、光伏抗载荷测试系统技术参数：
静态载荷：正向可至 5400Pa，反向可至 - 2400Pa（压力值连续可调）；
部分定制机型正向载荷范围可扩展至 6000Pa，反向至 - 6000Pa。
动态载荷：可实现 1000Pa、1000 次循环测试，循环频率为 7±3 秒 / 次。
压力控制精度≤5%，部分机型可达 ±1%；
配备精度 0.1N 的拉压力传感器，实时反馈力值数据。
适配组件尺寸：常规 2000×1000mm，支持定制扩展至 3000×2200mm；
施压配置：标配 32 组低摩擦力气动气缸与真空吸盘（吸盘直径 120-150mm），吸盘间距≤200mm，可旋转角度≥15°，确保组件受力均匀。
结构材质：采用抗变形铝合金型材框架，搭配可调节气动夹具与滑动式测试平台；
电气监测：内置 150V/2A 直流电源，实时监测组件内部电流连续性；
设备尺寸：主机常规 2800×1800×1950mm，控制箱 700×650×1900mm（定制机型尺寸可调整）。
电源要求：三相 AC 380V、50Hz（部分机型支持 220V 单相电源）。
三、光伏抗载荷测试系统性能特点：
双模式测试：可自由切换静态、动态载荷测试模式，满足不同标准下的测试场景需求，适配组件从研发验证到批量质检的全流程应用。
智能化操作：采用 PLC 可编程控制与彩色触摸屏人机界面，支持压力值、保压时间、循环次数等参数自定义设置，自动完成测试流程，降低人工干预。
具备过压自动保护、异常报警功能，避免过载损坏被测组件与设备；
实时记录测试数据，自动生成可追溯的测试报告，支持数据导出与后期分析。
高适配性：通过滑动横梁、可调节夹具与定制化测试平台，兼容不同尺寸、安装方式的光伏组件，吸盘与气缸布局可根据组件规格优化调整。
结构稳定性：铝合金框架经过抗压变形优化设计，在额定载荷下保持结构刚性，确保测试过程中设备自身无明显形变，保障测试数据准确性。

品牌：	荣计达仪器
型号：	GF-SYJ-2025
加工定制：	是
适用范围：	是光伏组件可靠性设计的检测设备
