新树脂的预处理:
由于运输及保管等各方面的原因,容易使新树脂产生脱水。凭肉眼和手感均可发现。如遇此种情况,为避免树脂与水和其它再生液的接触而产生爆裂破碎,造成不必要的浪费,必须将此类树脂浸泡在8%的食盐水中16小时左右(浸泡时好经常搅拌),使树脂充分膨胀,经清水漂洗至无盐味后方可使用。没有上述现象,则树脂不必进行预处理。
树脂装填:
国内混床设备的树脂装填高度为阳树脂5(6)
树脂冲洗:
树脂装入交换器后,用洁净水反洗树脂层,直至出水清晰、无气味、无细碎树脂为止。
用约2倍树脂体积的4-5%HCl溶液,以
用约2倍树脂体积的2-5%NaOH溶液,按上面进HCl溶液的方法通入和浸泡。排去碱液,用洁净水冲洗至出水呈中性,冲洗流速同上。酸、碱溶液若能重复进行2-3次,则效果更佳。
阴阳树脂混合:
冲洗结束后,打开下进、上排阀,启动中间水泵(反冲洗使树脂层松动),将柱内积水排至树脂层面上100
注意事项:
运行一年以上,须检查树脂实际装填高度,如树脂层高不够了,就需要相应填补树脂。
混床出水指标主要有两项,一项是电导率<0.2us/cm,另一项是硅含量Csio2<0.02mg/L,为合格。
如果混床周期制水量明显下降,出水指标不稳定,再生酸碱耗、水耗居高不下,那就要对树脂是否被污染及树脂强度等指标进行再生或检测。
脱盐水混床再生要求 说明:
1、反渗透膜进行化学清洗用柠檬酸溶液循环清洗的
2、混床的分层彻底、再生规范、清洗合格、混合均匀=出水电导率合格。 3、如果是铁中毒树脂会发红,多数原因是因为树脂在使用过程中因设备中的铁、处理液中有铁,树脂污染一般是高价铁,可用5%左右的HCI进行处理,好循环,也可浸泡,时间在5-8小时,把高价铁变为低价铁。处理好后,树脂再用清水清洗。
混床出水电阻率≤
一、阴阳树脂分层
反冲洗:开启下进阀、上排阀、启动中间水泵,用RO出水大流量(约
树脂分层的好坏,还与树脂的失效程度有关,树脂失效程度越大,分层越容易。
若阴阳树脂因互相粘结抱团无法分层时:缓慢打开小量洁净压缩空气,再调节排空阀门,使压缩空气从混床由下进上排出,从上下窥视镜观察树脂松动以利分层,视其情况可以延长操作时间和次数,再按照上述反冲洗方法处理阴阳树脂的分层。
阴阳树脂的分层是再生操作中非常关键和重要的步骤。
二、排除柱内积水)
排水静置沉降:关闭中间水泵及进水阀,打开中排阀、下排阀,排尽树脂柱内积水(以免再生液被稀释),水流尽后静置5分钟。
三、配制酸碱液注意事项
配制酸碱液时务必小心操作,戴上护目镜、橡胶手套和口罩等,保持室内通风;若溅到皮肤上用大量的水冲洗或及时就医。
四、阴树脂进碱
1、用纯化水把pH =14的碱液配制好;2、调节好碱液桶上的出液阀门,打开进碱阀(上进),启动碱液泵,打开排空阀排除其空气,待碱液进入后,完全浸泡阴树脂层时,关闭排空阀,开启中排阀并控制中排的开启程度,碱液流量为300
五、阳树脂进酸
1、用纯化水把pH =1的酸液配制好;2、调好酸桶上的出液阀门,打开进酸阀(下进),启动酸液泵,打开排空阀排除其空气,待酸液进入后(流量约
为250
六、阴阳树脂混合
1、树脂清洗合格后,打开下进、上排阀,启动中间水泵(反冲洗使树脂层松动),将柱内积水排至树脂层面上100
0.1-0.15Mpa),观察上下窥视镜内树脂有节律的上下沸腾混合,使上下树脂颜色深浅混合一致。进气时间一般为10-15分钟;3、混合结束后,关闭进气阀、排空阀,再迅速开启上进阀、中间水泵、下排阀(使树脂迅速沉降,防止树脂在沉降过程中重新分层)。同时也要防止树脂露出水面,否则树脂间会产生气泡,从而影响混床的出水水质(若混合效果不佳时,可以重复混合操作)。
七、混床的冲洗
混合完毕后,用RO出水进行正洗。正洗流量一般为
八、再生过程中可能出现的问题及对策
1、树脂混合后如果树脂间有气泡,可将柱内积水由下排阀排掉,打开排气阀,然后以很低的流速(使树脂层不动)以反洗的方式从柱体下部进水,当液面淹没全部树脂时,立即停止进水,以免树脂浮起分层。然后改用正洗方式再进行冲洗即可。
2、影响树脂再生程度的因素,主要有再生剂的用量、浓度、纯度、再生时间、再生剂的流速、再生时的温度等,在实际操作中应予注意。混床允许工作压力≤0.2MPa。
离子型: | 阳离子交换树脂 |
酸碱性: | 酸性离子交换树脂 |
含量≥: | 11 % |

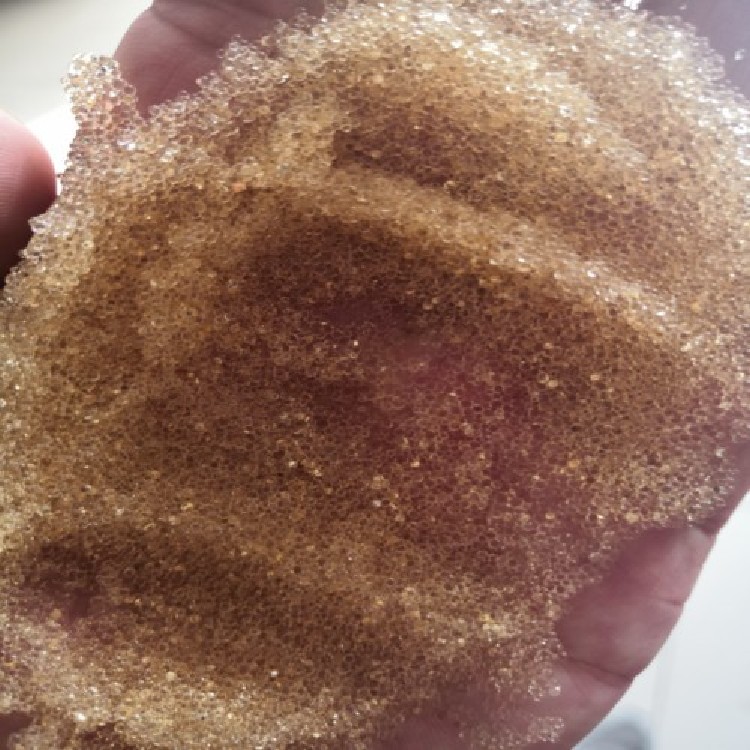

外观: | 金黄色 |
颗粒尺度: | 0.315-1.25 |
溶解性: | 不溶解 |
用途: | 混床离子交换树脂 |
CAS: | 合格 |
