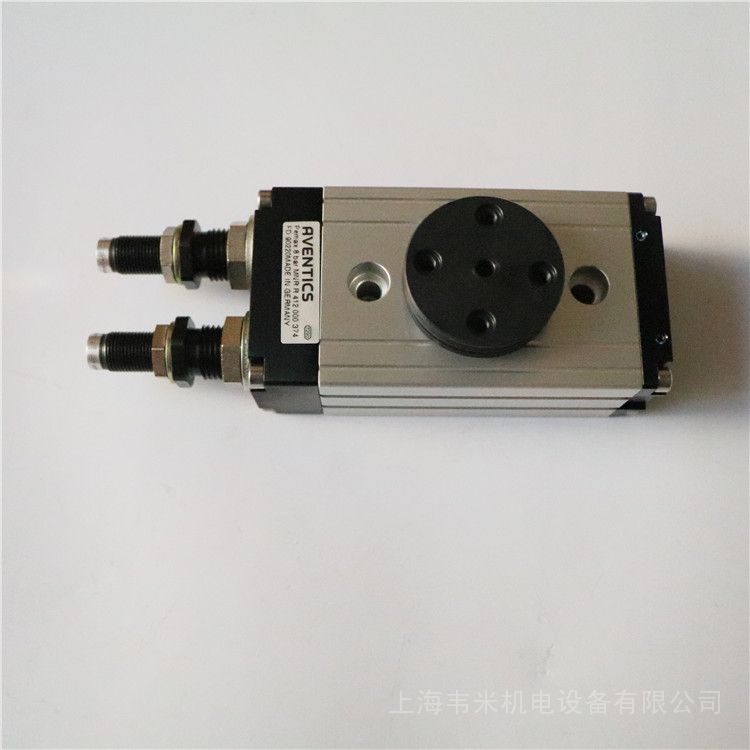

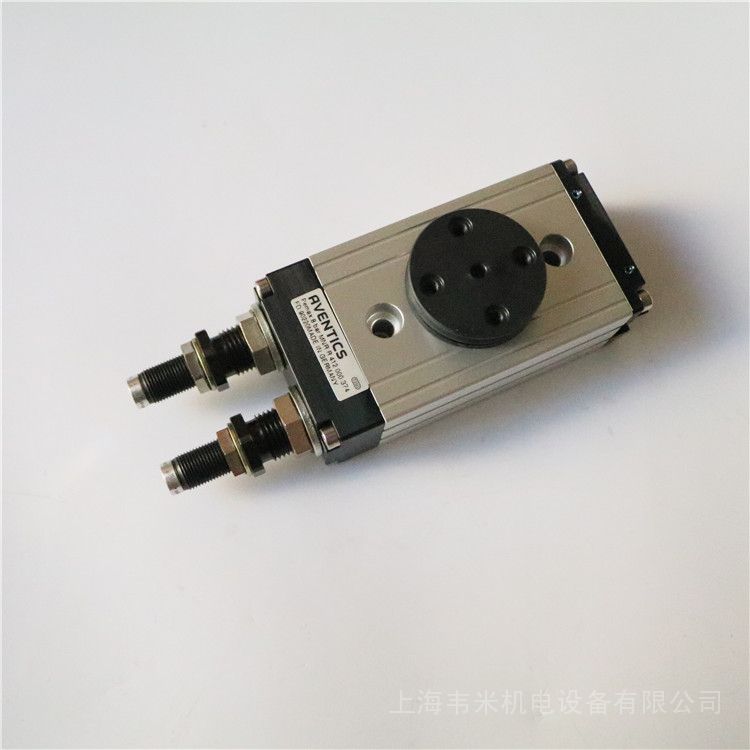

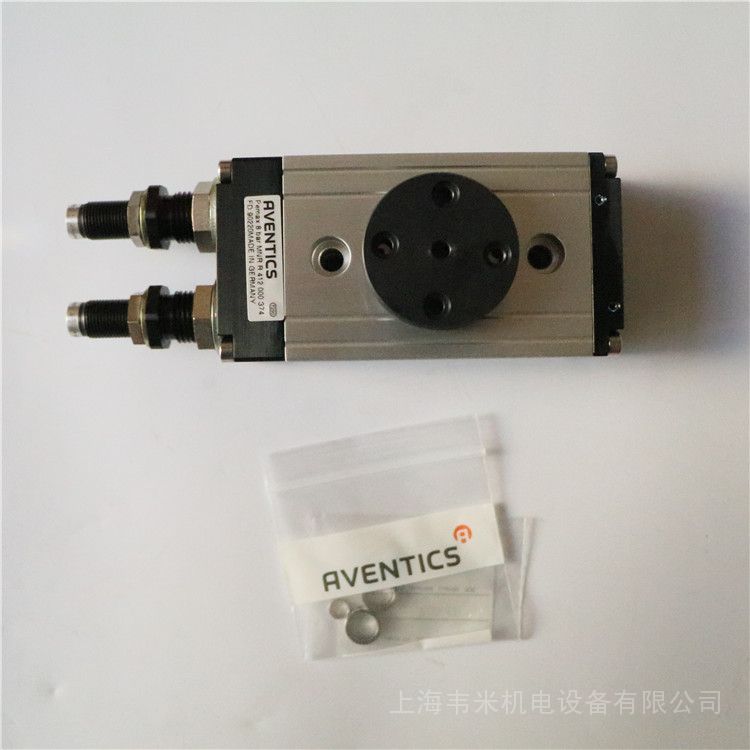

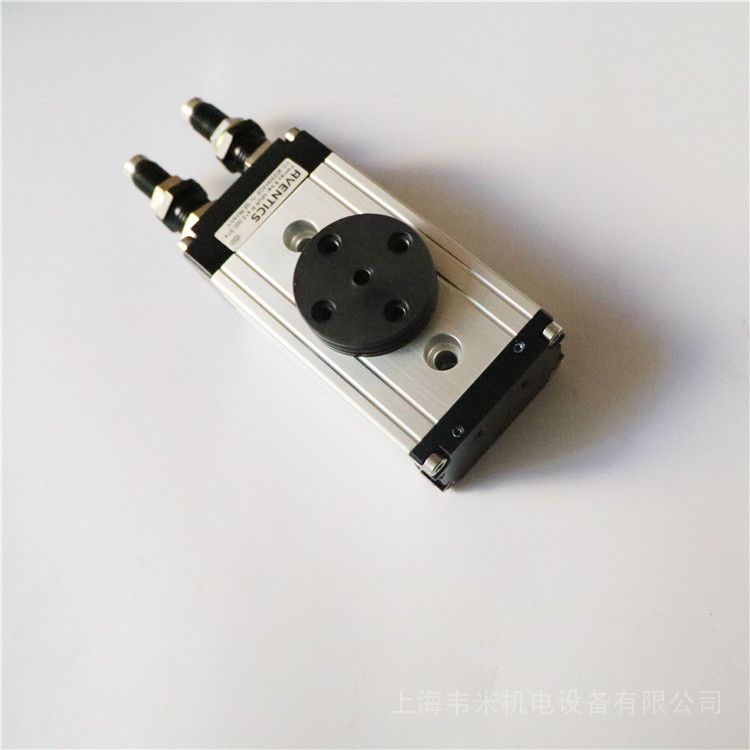

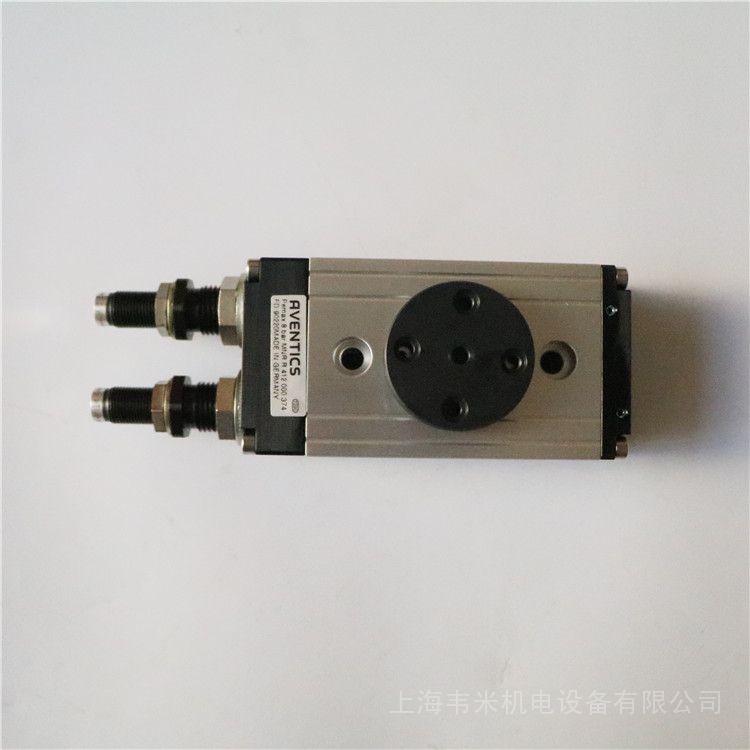

AVENTICS旋转气缸R412000374，德国安沃驰气缸；
安沃驰AVENTICS旋转紧凑模块, 系列 RCM-SH-R412000374
可调节旋转角度 max. 180 °
可调节旋转角度 min. 0 °
尺寸 RCM-20
结构特点 带齿条的双活塞
缓冲 液压
 设置已确定
磁性销钉 带磁性活塞
活塞直径 20 mm
外壳 铝材
密封件材料 丙烯树胶
压缩空气连接 M5
工作压力范围  2 ... 8 bar
低 / 高环境温度  5 ... 60 °C
介质温度范围  5 ... 60 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 1 mg/m3
缓冲  液压 设置已确定
理论力矩  6 bar
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

回转气缸
简介：回转气缸—即进排气导管和导气头都固定而气缸本体则可以相对转动并且作用于机床夹具和线材卷曲装置上的一种气缸，是引导活塞在其中进行直线往复运动的圆筒形金属机件。
回转气缸主要由导气头、缸体、活塞及活塞杆组成。回转气缸工作时，外力带动缸体、缸盖及导气头回转，而活塞及活塞杆只能作往复的直线运动，并且导气头体外接管路，固定不动。
应用领域：回转气缸主要用在印刷（张力控制）、半导体（点焊机、芯片研磨）

气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成：
1）缸筒
缸筒的内径大小代表了气缸输出力的大小。活塞要在缸筒内做平稳的往复滑动，缸筒内表面的表面粗糙度应达到Ra0.8μm。
2）端盖
端盖上设有进排气通口，有的还在端盖内设有缓冲机构。杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。导向套通常使用烧结含油合金、前倾铜铸件。端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3）活塞
活塞是气缸中的受压力零件。为防止活塞左右两腔相互窜气，设有活塞密封圈。活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。滑动部分太短，易引起早期磨损和卡死。活塞的材质常用铝合金和铸铁，小型缸的活塞有黄铜制成的。
4）活塞杆
活塞杆是气缸中重要的受力零件。通常使用高碳钢、表面经镀硬铬处理、或使用不锈钢、以防腐蚀，并提高密封圈的耐磨性。
5）密封圈
回转或往复运动处的部件密封称为动密封，静止件部分的密封称为静密封。
缸筒与端盖的连接方法主要有以下几种：
整体型、铆接型、螺纹联接型、法兰型、拉杆型。
6）气缸工作时要靠压缩空气中的油雾对活塞进行润滑。也有小部分免润滑气缸。
AVENTICS旋转气缸R412000374，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，常用产品现货供应。欢迎新老客户咨询采购！
德国安沃驰AVENTICS旋转气缸订货号物料号和型号：
R412000357    RCM-06-090-SE-00-00
R412000358    RCM-06-180-SE-00-00
R412000359    RCM-08-090-SE-00-00
R412000360    RCM-08-180-SE-00-00
R412000361    RCM-12-090-SE-00-00
R412000362    RCM-12-180-SE-00-00
R412000363    RCM-16-090-SE-00-00
R412000364    RCM-16-180-SE-00-00
R412000365    RCM-20-090-SE-00-00
R412000366    RCM-20-180-SE-00-00
R412000367    RCM-25-090-SE-00-00
R412000368    RCM-25-180-SE-00-00
R412000369    RCM-12-090-SH-00-00
R412000370    RCM-12-180-SH-00-00
R412000371    RCM-16-090-SH-00-00
R412000372    RCM-16-180-SH-00-00
R412000373    RCM-20-090-SH-00-00
R412000374    RCM-20-180-SH-00-00
R412000375    RCM-25-090-SH-00-00
R412000376    RCM-25-180-SH-00-00
R412000377    RCM-08-090-SE-AP-00
R412000378    RCM-08-180-SE-AP-00
R412000379    RCM-12-090-SE-AP-00
R412000380    RCM-12-180-SE-AP-00
R412000381    RCM-16-090-SE-AP-00
R412000382    RCM-16-180-SE-AP-00
R412000383    RCM-20-090-SE-AP-00
R412000384    RCM-20-180-SE-AP-00
R412000385    RCM-25-090-SE-AP-00
R412000386    RCM-25-180-SE-AP-00
R412000387    RCM-12-090-SH-AP-00
R412000388    RCM-12-180-SH-AP-00
R412000389    RCM-16-090-SH-AP-00
R412000390    RCM-16-180-SH-AP-00
R412000391    RCM-20-090-SH-AP-00
R412000392    RCM-20-180-SH-AP-00
R412000393    RCM-25-090-SH-AP-00
R412000394    RCM-25-180-SH-AP-00
R412000395    RCM-12-180-SE-00-IP
R412000396    RCM-16-180-SE-00-IP
R412000397    RCM-20-180-SE-00-IP
R412000398    RCM-25-180-SE-00-IP
R412000399    RCM-12-180-SH-00-IP
R412000400    RCM-16-180-SH-00-IP
R412000401    RCM-20-180-SH-00-IP
R412000402    RCM-25-180-SH-00-IP
R412000403    RCM-12-180-SE-AP-IP
R412000404    RCM-16-180-SE-AP-IP
R412000405    RCM-20-180-SE-AP-IP
R412000406    RCM-25-180-SE-AP-IP
R412000407    RCM-12-180-SH-AP-IP
R412000408    RCM-16-180-SH-AP-IP
R412000409    RCM-20-180-SH-AP-IP
R412000410    RCM-25-180-SH-AP-IP
R412000413    GSP-P-08-NO
R412000417    GSP-P-16
R412000418    GSP-P-16-NC
R412000419    GSP-P-16-NO
R412000422    GSP-P-20-NO
R412000423    GSP-P-25
R412000426    GSP-P-40
R412000427    GSP-P-40-NC
R412000428    GSP-P-40-NO
R412000429    GSP-Z-16
R412000432    GSP-Z-32
R412000435    GSP-Z-50
R412000448    GSP-A-10
R412000452    GSP-A-25
R412000454    GSP-A-32
R412000456    GSP-A-40
流水线式整体生产包装，应用于食品、日化、五金、灯饰、家具等行业的(袋装,瓶装)产品的灌装(添充)、封口机、打码.
主要包括:液体(膏体)灌装机、枕式包装机、卧式包装机、立式包装机、粉剂颗粒包装机、给袋式自动包装机、冷冻产品自动包装机等。

包装设备,，用于产品生产出来后的喷(打)生产日期、封口、缩膜等
主要包括：包装机、灌装机、封口机、打码机、打包机、真空机、收缩机、真空包装机、称重包装机等。
包装机采用彩色触摸屏和稳定可靠的双轴高精度输出的PLC控制、制袋、计量、充填、封合、打码、切袋一次性完成。
它采用气路控制和电路控制独立分离，噪音小，性能稳定。
采用双皮带伺服拉模和双伺服控制，阻力少，包装袋成型好，更美观，实现高精度定位，尺寸准确。

包装机的种类繁多，分类方法很多。从不同的观点出发可有多种，按机械种类分为：液体包装机、粉剂包装机、颗粒包装机、贴体包装机、酱类包装机、电子组合秤包装机、枕式包装机；按包装作用分，有内包装、外包包装机；按包装行业分，有食品、日用化工、纺织品等包装机；按包装工位分，有单工位、多工位包装机；按自动化程度分，有半自动、全自动包装机等。

包装机的种类繁多，分类方法很多。从不同的观点出发可有多种，按机械种类分为：液体包装机、粉剂包装机、颗粒包装机、贴体包装机、酱类包装机、电子组合秤包装机、枕式包装机；按包装作用分，有内包装、外包包装机；按包装行业分，有食品、日用化工、纺织品等包装机；按包装工位分，有单工位、多工位包装机；按自动化程度分，有半自动、全自动包装机等。
全自动颗粒包装机
全自动颗粒包装机
真空包装机根据包装物的放置位置不同，分水平真空包装机和垂直真空包装机。水平真空包装机的被包装物是水平放置；垂直真空包装机的被包装物是垂直放置。水平真空包装机在市场上更常见。
透明膜三维包装机
主要用于各种中产品的透明膜三维包装,效果和香烟盒相一样漂亮,具有节能省电,包装效果精美等特点.
充填机
充填机是将数量的包装品装入到各种容器内的包装机。其主要种类有：
容积式充填机。包括量杯式、插管式、柱塞式、料位式、螺杆式、定时式充填机。
称重式充填机。包括间歇称重式、连续称重式、称重—离心等分式等充填机。
计数式充填机。包括单件计数式、多件计数式充填机。
封口机
封口机是将充填有包装物的容器进行封口的机械，其主要种类有：
无封口材料封口机。包括热压式、冷压式、熔焊式、插合式、折叠式等封口机。
有封口材料封口机。包括旋合式、滚纹式、卷边式、压合式等封口机。
有辅助封口材料封口机。包括胶带式、粘结式、钉合式、结扎式、缝合式等封口机。
裹包机
裹包机是用柔性的包装材料，全部或部分地将包装物裹包起来的包装机。其主要种类有：
全裹式裹包机。包括扭结式、覆盖式、贴体式、接缝式等裹机。
半裹式裹包机。包括折叠式、收缩式、拉伸式、缠绕式等裹机。
多功能包装机
这类包装机具有两种或两种以上的功能。其主要种类有：
充填封口机。它具有充填、封口两种功能。
成型充填封口机。它具有成型、充填、封口三种功能。成型的种类有袋成型、瓶成型、箱盒成型、泡罩成型、熔融成型等。
定型充填封口机。它具有定型、充填、封口功能。定型方式
双面封箱机。它能同时封上盖和下底两个面。封箱时，箱子可侧放或立放。
收缩包装机
收缩包装机是在收缩过程中，不影响包装物的品质，而能收缩快速完美，包装后的产品能密封、防潮、防撞击、适用于多件物品紧包装和托盘包装。
热收缩包装机。采用PLC及触摸屏全自动电脑控制，并且具有无膜报警及封切障碍报警功能
餐具收缩包装机。是餐具收缩包装机,
板材收缩包装机。是针对门板、玻璃板等板材类收缩包装设计的,适用于任何收缩薄膜的收缩包装
食品收缩包装机。应用于轻工、食品、饮料、糖果、文化用品、工艺美术、五金工具、日用百货、化工用品等
远红外线收缩机。包装后的物品能密封、防潮、防污染，保护物品免受外部的冲击，具有一定的缓冲性，广泛用于各种小产品的包装。
旋转气缸
转叶驱动装置
RAK系列
安沃驰AVENTICS转叶驱动装置,系列RAK
2705010100
2705010300
2705120300
2705130300
2705140300
2705150400
2705151400
安沃驰AVENTICS转叶驱动装置,系列RAK
2705060300
2705062800
2705061100
2705070300
2705072700
2705071100
2705080300
2705081100
齿杆驱动装置
系列RCM
安沃驰AVENTICS旋转紧凑模块,系列RCM-SE
R412000357
R412000358
R412000359
R412000360
R412000361
R412000362
R412000363
R412000364
R412000365
R412000366
R412000367
R412000368
安沃驰AVENTICS旋转紧凑模块,系列RCM-SH
R412000369
R412000370
R412000371
R412000372
R412000373
R412000374
R412000375
R412000376
安沃驰AVENTICS旋转紧凑模块,系列RCM-SE
R412000377
R412000378
R412000379
R412000380
R412000381
R412000382
R412000383
R412000384
R412000385
R412000386
安沃驰AVENTICS旋转紧凑模块,系列RCM-SH
R412000387
R412000388
R412000389
R412000390
R412000391
R412000392
R412000393
R412000394
安沃驰AVENTICS旋转紧凑模块,系列RCM-SE
R412000395
R412000396
R412000397
R412000398
安沃驰AVENTICS旋转紧凑模块,系列RCM-SH
R412000399
R412000400
R412000401
R412000402
安沃驰AVENTICS旋转紧凑模块,系列RCM-SE
R412000403
R412000404
R412000405
R412000406
安沃驰AVENTICS旋转紧凑模块,系列RCM-SH
R412000407
R412000408
R412000409
R412000410
TRR系列
安沃驰AVENTICS齿杆驱动装置,系列TRR
0822930204
0822930205
0822930206
0822931204
0822931205
0822931206
0822932204
0822932205
0822932206
0822932227
0822932228
0822932229
0822933204
0822933205
0822933206
0822933227
0822933228
0822933229
0822934204
0822934205
0822934206
0822934227
0822934228
0822934229
0822935204
0822935205
0822935206
0822935227
0822935228
0822935229
安沃驰AVENTICS无杆气缸, 系列 RTC-BV-R480141474
引导 集成化导杆
实用原则 双作用式
缓冲 气动
 可调节的
磁性销钉 带磁性活塞
活塞直径 40 mm
行程 600 mm
密封件材料 聚氨酯
压缩空气连接 G 1/4
工作压力范围  2 ... 8 bar
低 / 高环境温度  -10 ... 60 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 1 mg/m3
确定活塞推力的压力  6.3 bar
压力露点必须至少低于环境和介质温度 15 °C ，并且允许的温度为 3 °C 。

安沃驰AVENTICS拉杆气缸ISO 15552, 系列 TRB-0822342008
实用原则 双作用式
缓冲 气动
 可调节的
磁性销钉 带磁性活塞
活塞直径 50 mm
活塞杆螺纹 M16x1,5
标准化 ISO 15552
行程 250 mm
密封件材料 聚氨酯
防尘圈 聚氨酯
 ATEX 中可选
压缩空气连接 G 1/4
压缩空气接口型号 内螺纹
标准  ISO 15552
合格证书  ATEX 中可选
压缩空气连接  内螺纹
工作压力范围  1,5 ... 10 bar
低 / 高环境温度  -20 ... 80 °C
介质温度范围  -20 ... 80 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
确定活塞推力的压力  6.3 bar
通过 ATEX 认证的气缸（带标记 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135°C Db）可以在网络配置器中生成。
ATEX 认证气缸的使用温度范围为 - 20 °C ... 50 °C 。
压力必须至少低于环境和介质温度 15 °C ，并且允许的温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS过滤器-调压阀, 系列 AS3-FRE-R412007184
组成部分 过滤器-调压阀
清除冷凝物 半自动，失压开启
二级排放 带二次排气
过滤器气孔直径 5 μm
锁定式 锁定式
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
 适合ATEX
额定流量Qn 5100 l/min
压缩空气连接 G 1/2
结构特点  一个整体的, 可以组装成块
组成部分  过滤器-调压阀
安装位置  垂直
合格证书  适合ATEX
低 / 高环境温度  -10 ... 50 °C
介质温度范围  -10 ... 50 °C
介质  压缩空气 中性气体
额定流量Qn  5100 l/min
调节器型号  隔膜式调压阀
调整功能  带二次排气
调节范围 小/大  See table
压力输送  单的
过滤器的集水杯容积  49 cm3
滤清器滤芯  可替换
根据ISO 8573-1:2010 标准可达到的大压缩空气等级  6 : 7 : -
压力必须至少低于环境和介质温度 15 °C ，并且允许的温度为 3 °C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离

安沃驰AVENTICS过滤器-调压阀, 系列 AS3-FRE-R412007211
组成部分 过滤器-调压阀
清除冷凝物 全自动，无压关闭
二级排放 带二次排气
过滤器气孔直径 5 μm
压力表 带有压力表
锁定式 锁定式
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
 适合ATEX
额定流量Qn 5100 l/min
压缩空气连接 G 1/2
结构特点  一个整体的, 可以组装成块
组成部分  过滤器-调压阀
安装位置  垂直
合格证书  适合ATEX
低 / 高环境温度  -10 ... 50 °C
介质温度范围  -10 ... 50 °C
介质  压缩空气 中性气体
额定流量Qn  5100 l/min
调节器型号  隔膜式调压阀
调整功能  带二次排气
压力输送  单的
过滤器的集水杯容积  49 cm3
滤清器滤芯  可替换
压力必须至少低于环境和介质温度 15 °C ，并且允许的温度为 3 °C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀，可在 "".
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级  6 : 7 : -
