REXROTH滚珠导套R065824040，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！

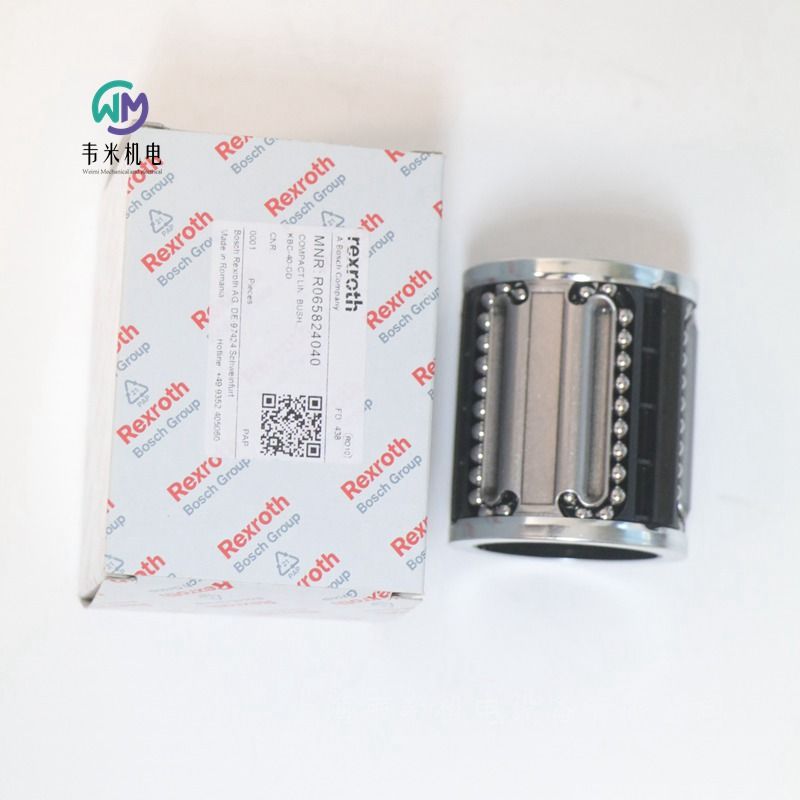

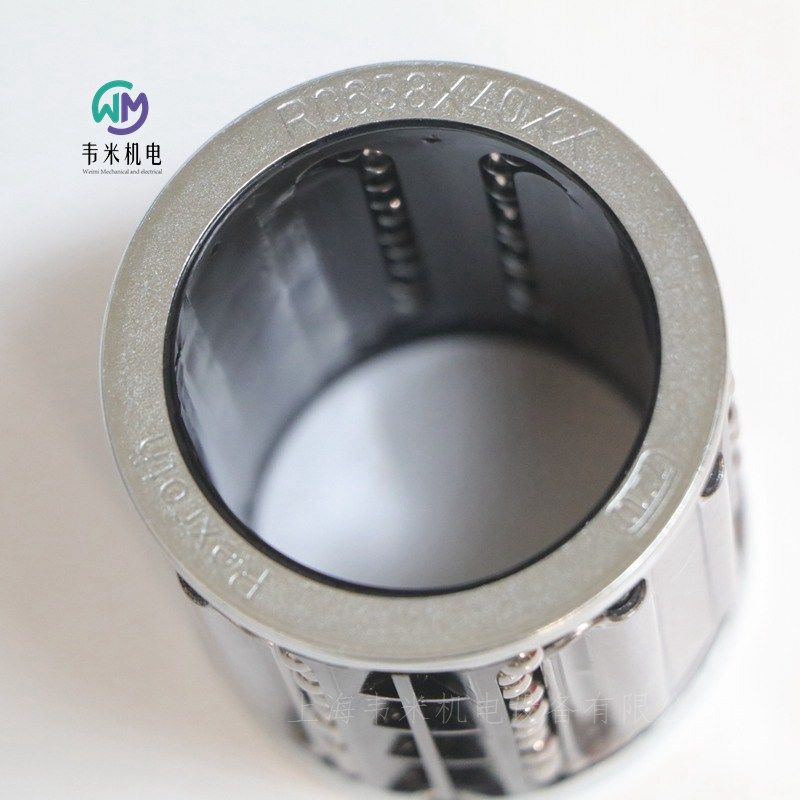

  力士乐REXROTH集成式滚珠导套 KBC-40-DD
R065824040
紧凑型滚珠导套，40，带两个密封件，未涂脂
紧凑型滚珠导套
轴径 d = 40
带两个密封件
径向间隙：常规
规格：常规
未涂脂
适用于通用要求的，价格便宜的滚珠导套
外形尺寸小，特别适用于紧凑型设计
淬硬的钢扇形架滚道与滚珠形状一致，具有高额定动载荷和长寿命。
高运行速度 (5 m/s)
内装式密封圈，前置式密封圈，或者不带密封圈
带常规径向间隙
未涂脂
安装简单：压入即可 — 不需附加的固定
很多空腔作为润滑剂的储藏空间用于长的润滑间隔或寿命期内永久润滑。
空腔也能容纳可能侵入的脏物，因此，能防止由此而引起的滚珠导套的抱轴。
集成的金属支承环具有约 0.1 mm 外径过盈尺寸 (轴直径 12 至 50) ，用于在轴承座内孔的紧固
轴直径 d [mm]    40
规格    常规
滚珠导套导向系统结构型式    - 闭式
系列    紧凑型
密封件    2 集成密封圈
润滑    未涂抹润滑脂
大额定动载荷 Cmax [N]    6380
大加速度 amax [m/s²]    150
大允许线性速度 vmax [m/s]    5
径向间隙    正常的径向游隙
滚珠导套长度 [mm]    60
外径 D [mm]    52
允许环境温度 (min. … max.)    -10 °C ... +80 °C
摩擦系数 μ    0.001 ... 0.004
摩擦系数 μ 提示    在采用油润滑时未密封滚珠导套的摩擦系数。高负载时的摩擦系数小；但是，微小载荷时的摩擦系数可能大于所给出的数值。
重量 [kg]    0.16
脚注：起步阻力    一个密封圈：乘以系数 0.5。
脚注：大额定动载荷 Cmax    额定动载荷是以 100 000 米行程为基准确定的。如果以 50 000 米行程为基准，则表中的 C 值乘以系数 1.26。
脚注：大额定静载荷 C0max    null
脚注：小额定动载荷 Cmin    额定动载荷是以 100 000 米行程为基准确定的。如果以 50 000 米行程为基准，则表中的 C 值乘以系数 1.26。
脚注：小额定静载荷 C0min    null
摩擦力 FR 脚注    一个密封圈：乘以系数 0.5。
起动力 [N]    8
尺寸 C [mm]    60
尺寸 D [mm]    52
