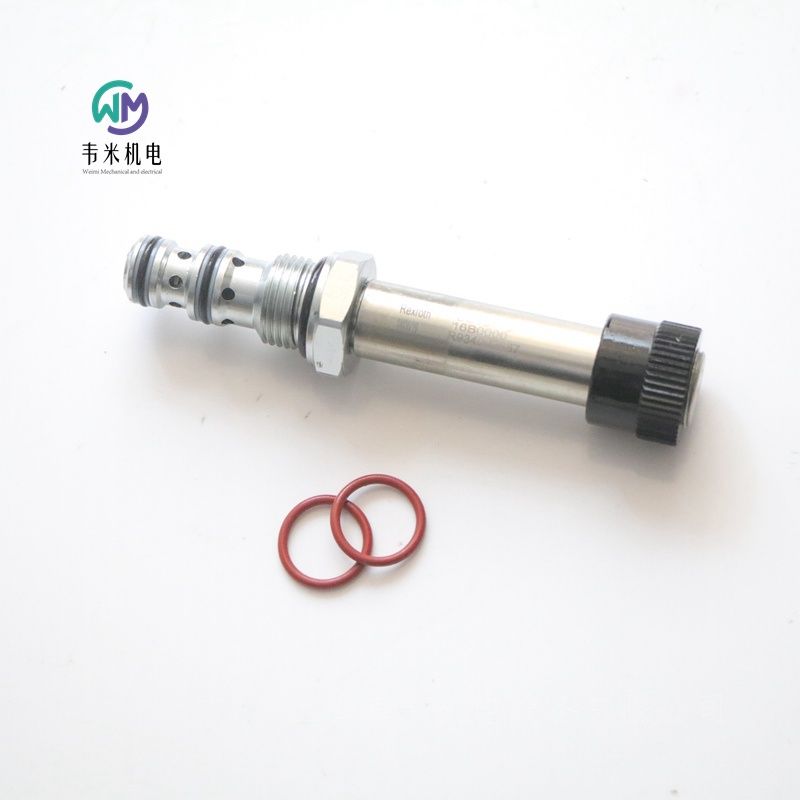

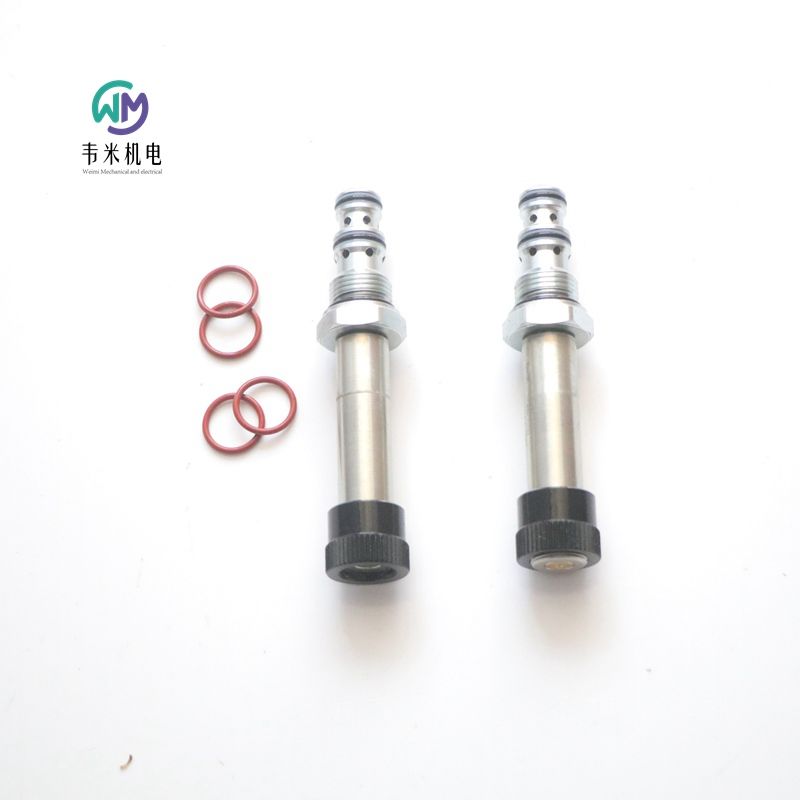

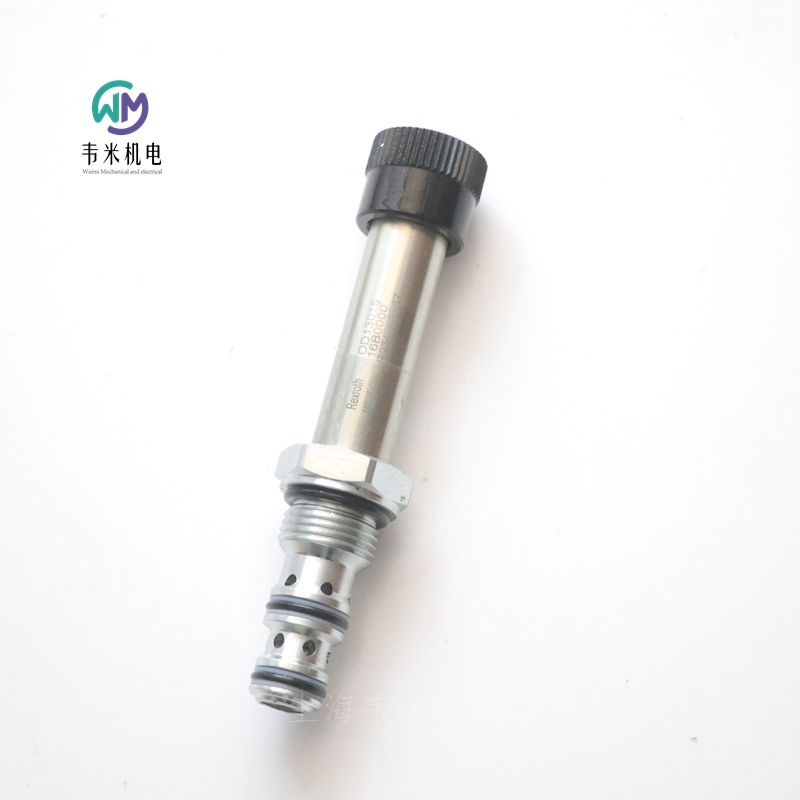

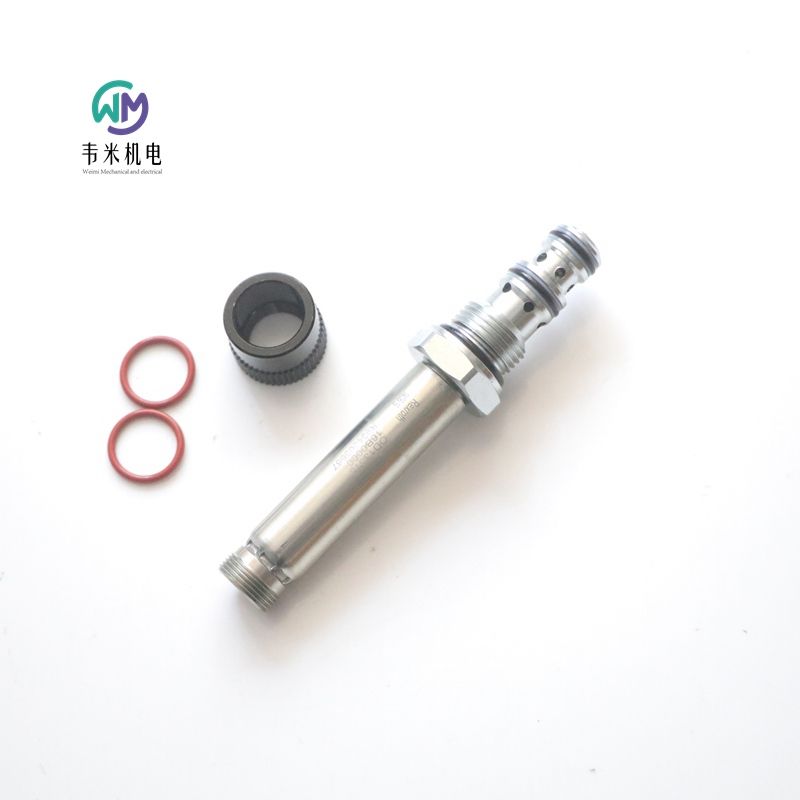

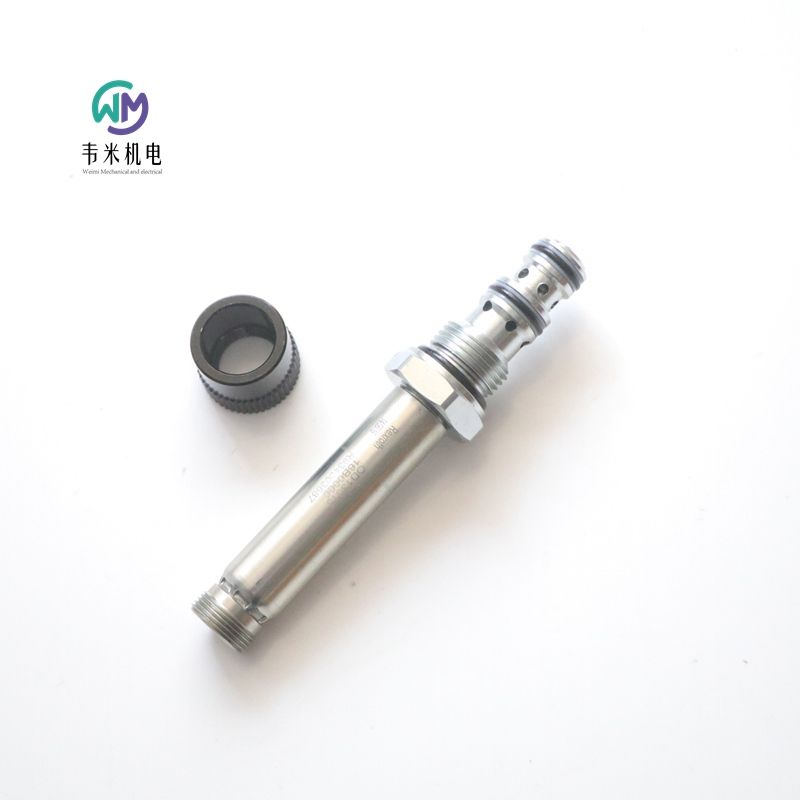

力士乐电磁阀阀芯R934003667 OD1301516B0000
1280.00
上海浦东新区
上海韦米机电设备有限公司
10年 | 指数:235 | 工商已认证
店铺推荐
  • 图文详情
  • 产品参数
力士乐电磁阀阀芯R934003667 OD1301516B0000,购买进口液压、气动、自动化控制工业配件,认准“上海韦米机电设备有限公司”,公司经营进口品牌产品十多年,保证原装产品,品质保障,售后无忧,批量零售,价格优惠,产品图片实物拍摄。欢迎新老客户咨询采购!


力士乐REXROTH螺纹插装阀 OD1301516B0000-VEDT-08A-16A/21-3T01-N7
R934003667 OD1301516B0000
液压  阀门  插装阀  电磁铁,开关  螺纹插装阀
工作压力 250 bar (3600 psi)
流量 15 l/min (4 gpm)
插孔 CA-08A-3N
插装阀
产品系列分类    电磁驱动座阀,直动式,3 通/2 位
产品系列类型    VEDT
产品系列    VEDT-08A-32
油口数量    3
工作压力. [bar]    250
位置    2
体积流量 [l/min]    15
阀心滑阀    阀座设计
连接类型    拧入式插装阀
直接 - 先导式    直动式
插孔    CA-08A-3N
公称流量 [l/min]    15
驱动类型    电磁致动开/关
线圈    S7
集成线圈    单独订购
手动超驰控制    按压式手动应急操作
密封材料    NBR
液压油    HL,HLP
产品类型    VEDT
产品系列    3 通
重量 [kg]    0.19

力士乐REXROTH行走机械液压-紧凑型液压系统-插装阀-机械插装阀-螺纹插装阀-电磁驱动阀
R934003616 OD1310121A0000-VEDS-12A-19A/00-3210-N7
R934003620 OD1310121B0000-VEDS-12A-19A/11-3210-N7
R934003666 OD1301516A0000-VEDT-08A-16A/00-3T01-N7
R934003667 OD1301516B0000-VEDT-08A-16A/21-3T01-N7
R934004090 OD1310121A0001-VEDS-12A-19A/00-3210-N7

力士乐REXROTH螺纹插装阀螺纹插装阀04112703993500D-VS-30-CC-35-D
R930006239 04112703993500D
液压  阀门  插装阀  压力控制  螺纹插装阀
工作压力 350 bar (5000 psi)
流量 30 l/min (8 gpm)
插孔 008
插装阀
产品属性
产品系列分类    溢流阀,直动式,阀座设计,压力补偿
产品系列类型    VS-30
产品系列    VS-30-CC
油口数量    2
工作压力. [bar]    350
体积流量 [l/min]    30
正常位置    常闭
阀心滑阀    阀座设计
连接类型    拧入式插装阀
直接 - 先导式    直动式
插孔    8
公称流量 [l/min]    30
可调节压力范围 [bar]    100-350
压力设置 [bar]    350
压力预设    带压力预设
调整选项    无泄漏内六角螺钉
密封材料    NBR
液压油    HL,HLP
产品系列    溢流阀
产品类型    VS-30
重量 [kg]    0.21

力士乐REXROTH螺纹插装阀0431200056A0000-VUCN-08A-A0
R930006992 0431200056A0000
液压  阀门  插装阀  方向阀  螺纹插装阀
工作压力 420 bar (6000 psi)
流量 50 l/min (13 gpm)
插孔 CA-08A-2N
插装阀
产品属性
产品系列分类    单向阀,阀座设计
产品系列类型    VUCN
产品系列    VUCN-08A
工作压力. [bar]    420
油口数量    2
体积流量 [l/min]    50
位置    2
阀心滑阀    阀座设计
连接类型    拧入式插装阀
直接 - 先导式    直动式
插孔    CA-08A-2N
公称流量 [l/min]    50
压力设置 [bar]    0.3
压力预设    无压力预设
密封材料    NBR
液压油    HL,HLP
产品系列    单向阀
产品类型    VUCN
重量 [kg]    0.06

力士乐REXROTH螺纹插装阀 OD150589A000000-VEI-016-NC-12A-A-05-0000
R930061347 OD150589A000000
电磁驱动 2 通座阀,先导式
液压  阀门  插装阀  电磁铁,开关  螺纹插装阀
工作压力 350 bar (5000 psi)
流量 150 l/min (40 gpm)
插孔 CA-12A-2N
插装阀
产品属性
产品系列分类    电磁驱动 2 通座阀,先导式
产品系列类型    VEI
产品系列    VEI-16-12A-NC
油口数量    2
工作压力. [bar]    350
位置    2
体积流量 [l/min]    150
正常位置    常闭
阀心滑阀    阀座设计
直接 - 先导式    先导式
连接类型    拧入式插装阀
插孔    CA-12A-2N
公称流量 [l/min]    150
驱动类型    电磁致动开/关
线圈    D36
集成线圈    单独订购
密封材料    NBR
液压油    HL,HLP
产品系列    2 通
产品类型    VEI
重量 [kg]    0.29

力士乐REXROTH螺纹插装阀OD150536A000000-VEI-016-NC-10A-A-05-0000
R930063002 OD150536A000000
电磁驱动 2 通座阀,先导式
液压  阀门  插装阀  电磁铁,开关  螺纹插装阀
工作压力 350 bar (5000 psi)
流量 70 l/min (19 gpm)
插孔 CA-10A-2N
插装阀
产品属性
产品系列分类    电磁驱动 2 通座阀,先导式
产品系列类型    VEI
产品系列    VEI-16-10A-NC
油口数量    2
工作压力. [bar]    350
位置    2
体积流量 [l/min]    70
正常位置    常闭
阀心滑阀    阀座设计
直接 - 先导式    先导式
连接类型    拧入式插装阀
插孔    CA-10A-2N
公称流量 [l/min]    70
驱动类型    电磁致动开/关
线圈    D36
集成线圈    单独订购
密封材料    NBR
液压油    HL,HLP
产品系列    2 通
产品类型    VEI
重量 [kg]    0.19

力士乐REXROTH螺纹插装阀OD153136A000000-VEI-016-NC-10A-A-31-0000
R930065511 OD153136A000000
电磁驱动 2 通座阀,先导式
液压  阀门  插装阀  电磁铁,开关  螺纹插装阀
工作压力 350 bar (5000 psi)
流量 70 l/min (19 gpm)
插孔 CA-10A-2N
插装阀
产品属性
产品系列分类    电磁驱动 2 通座阀,先导式
产品系列类型    VEI
产品系列    VEI-16-10A-NC
油口数量    2
工作压力. [bar]    350
位置    2
体积流量 [l/min]    70
正常位置    常闭
阀心滑阀    阀座设计
直接 - 先导式    先导式
连接类型    拧入式插装阀
插孔    CA-10A-2N
公称流量 [l/min]    70
驱动类型    电磁致动开/关
线圈    D36
集成线圈    单独订购
密封材料    NBR
液压油    HL,HLP
产品系列    2 通
产品类型    VEI
重量 [kg]    0.22

力士乐REXROTH螺纹插装阀 OD150675A000000-VEI-016-NO-16A-A-06-0000
R930069970 OD150675A000000
电磁驱动 2 通座阀,先导式
液压  阀门  插装阀  电磁铁,开关  螺纹插装阀
工作压力 350 bar (5000 psi)
流量 150 l/min (40 gpm)
插孔 CA-16A-2N
插装阀
产品系列分类    电磁 2 通座阀,先导式,常开
产品系列类型    VEI
产品系列    VEI-16-16A-NA
油口数量    2
工作压力. [bar]    350
位置    2
体积流量 [l/min]    150
正常位置    常开
阀心滑阀    阀座设计
直接 - 先导式    先导式
连接类型    拧入式插装阀
插孔    CA-16A-2N
公称流量 [l/min]    150
驱动类型    电磁致动开/关
线圈    D36
集成线圈    单独订购
密封材料    NBR
液压油    HL,HLP
产品系列    2 通
产品类型    VEI
重量 [kg]    0.4

力士乐REXROTH螺纹插装阀 OD1301516B0000-VEDT-08A-16A/21-3T01-N7
R934003667 OD1301516B0000
液压  阀门  插装阀  电磁铁,开关  螺纹插装阀
工作压力 250 bar (3600 psi)
流量 15 l/min (4 gpm)
插孔 CA-08A-3N
插装阀
产品系列分类    电磁驱动座阀,直动式,3 通/2 位
产品系列类型    VEDT
产品系列    VEDT-08A-32
油口数量    3
工作压力. [bar]    250
位置    2
体积流量 [l/min]    15
阀心滑阀    阀座设计
连接类型    拧入式插装阀
直接 - 先导式    直动式
插孔    CA-08A-3N
公称流量 [l/min]    15
驱动类型    电磁致动开/关
线圈    S7
集成线圈    单独订购
手动超驰控制    按压式手动应急操作
密封材料    NBR
液压油    HL,HLP
产品类型    VEDT
产品系列    3 通
重量 [kg]    0.19

力士乐REXROTH磁性线圈R934004281 OD02250130OC00-S8.356HRL-24VDC-17W-CL.H&
产品属性
产品系列分类    CLASS H
产品系列类型    线圈
功率    17W
电源电压    24伏直流电
电气连接器    DIN 43650–EN 175301-803
重量[kg]    0.2

力士乐螺纹插装阀直动式二位三通电磁阀
标准插孔,规格10
VED-10A-32
OD.13-X-77-Y-00
OD.13=二位三通电磁阀
X=规格10/11/20/30
77=标准插头:CA-10A-3N
Y=70标准类型
  =71旋钮式手动应急操作
00=标准
一般信息
重量 0.22 (0.49)kg (lbs)
安装方向 可选
环境温度范围-线圈30w -30至60 (-22至140) ℃( °F)
液压
工作压力油口2-3 280 (4000)bar (psi)
工作压力油口1 210 (3000)bar (psi)
流量 20(6)l/min. (gpm)
大内部泄漏在210 bar (30oo psi)时测得(油粘度为46 cSt)  80 (5)cm3/min. (cu.in./min.)
流体温度范围 -20至80 (-4至176)℃(°F)
流体介质 具有润滑性能的矿物基或合成物,粘度为20至380 mm2/s (cSt)
安装扭矩 44-56 (33-41)Nm (ft-lbs)
过滤 大公称值10 um (NAS 8)lSO 4406 19/17/14
插孔 CA-10A-3N(请参阅RC18325-70)
密封套件 代码|RG10A3010530100物料号R9300o099o
密封套件线圈 代码|RG16A1PMVQ0010物料号|R934003962
电气电压类型 直流电压
电磁铁型号 S7
功耗 30w
线圈占空比 %100(请参阅RC18325-90)
公称电压-线圈30w -10 %+10 %
注意∶线圈必须单独订购。
德国力士乐REXROTH螺纹插装阀电磁阀订货号和型号
R901113686 OD131077700000-VED7I3209.77K10.70NCL625&
R901113687 OD131077710000-VED7I3209.77K10.71NCL625&
R901113690 OD132077700000-VED7I3209.77K20.70NCL625&
R901113692 OD132077710000-VED7I3209.77K20.71NCL625&
R901115704 OD133077700000-VED7I3209.77K30.70NCL625&
R901125116 OD131177700000-VED7I3209.77K11.70NCL625&
R901126890 OD131177710000-VED7I3209.77K11.71NCL625&
R901126898 OD133077710000-VED7I3209.77K30.71NCL625&

力士乐REXROTH螺纹插装阀OD131077700000-VED7I3209.77K10.70NCL625&
R901113686 OD131077700000
液压  阀门  插装阀  电磁铁,开关  螺纹插装阀
工作压力 280 bar (4060 psi)
流量 20 l/min (5 gpm)
插孔 CA-10A-3N
插装阀
产品属性
产品系列分类    电磁驱动滑阀,直动式,3 通/2 位
产品系列类型    VED
产品系列    VED-10A-32
工作压力. [bar]    280
油口数量    3
*大体积流量 [l/min]    20
位置    2
阀心滑阀    滑阀类型
直接 - 先导式    直动式
连接类型    拧入式插装阀
插孔    CA-10A-3N
公称流量 [l/min]    20
驱动类型    电磁致动开/关
线圈    S7
集成线圈    单独订购
密封材料    NBR
液压油    HL,HLP
产品系列    3 通
产品类型    VED
重量 [kg]    0.18

力士乐REXROTH电磁阀先导式,二通常闭
通用插孔,规格08
VEI-16-08A-NC
OD.15-X-18-Y-Z
OD.15=先导式二通常闭电磁阀
X=01 单向型
  =05 双向型
  =07 单向型,带过滤器
  =31 双向型
  =03 双向型
  =09 单向型
18=通用插孔 CA-08A-2N
Y=A 标准
   =B 旋钮型手动应急操作
   =E 拉动型手动应急操作
   =F 手操作拉动型手动应急操作
Z=0 带丁晴橡胶密封件
  =8 带丁晴橡胶密封件和额外的弹簧,仅适用于03、05、31
  =V 带氟橡胶密封件
  =P 带丁晴橡胶密封件和保护帽,用于旋钮型手动应急操作
  =T 带Viton密封件和保护帽,用于旋钮型手动应急操作
技术数据
新的 VEI-16 系列使用全新的电磁铁理念,实现出色的性能,让插件能够在恶劣的环境下工作。阀体还加入了的液压部件设计,具有出色的液压性能。
技术数据
概述
重量 0.15 kg (0.33 lb)
安装方向 可选
环境温度范围 -30 至 90 °C(-22 至 194 °F)
液压
工作压力 350 bar (5000 psi)
流量范围 0.5 - 40 l/min (0.1 - 11 gpm)
疲劳周期寿命 在 350 bar 时 2 百万个周期;在 420 bar 时 150000 个周期
大内部泄漏: X= 01、05、07 时 5 滴/分钟;X= 31、03、09 时 20 滴/分钟
切换时间 打开 ≤ 50 ms;关闭 ≤ 100 ms
流体温度范围 -20 至 80 °C(-4 至 176 °F)
流体介质:具有润滑性能的矿物基或合成物,粘度为 20 至 380 mm2/s (cSt)
安装扭矩 39 - 51 Nm (29 - 38 ft-lb)
建议油液过滤精度 大公称值 10 µm ;(NAS 8) ISO 4406 19/17/14
MTTFd 150 年
插孔 CA-08A-2N
X=01,05,07 时的密封套件 物料号R901101437
X=31,03,09 时的密封套件 物料号R901101544
密封套件线圈和标准帽 物料号R930067869
密封套件线圈和保护帽仅用于 Y=D 的情况 物料号R930067870
电气
电压类型 直流电压
线圈类型 D36
功耗 20 W
注意:线圈必须单独订购
德国力士乐REXROTH螺纹插装阀电磁阀订货号和型号:
R930058697 OD150118A000000-VEI-016-NC-08A-A-01-0000
R930058427 OD150518A000000-VEI-016-NC-08A-A-05-0000
R930058334 OD153118A000000-VEI-016-NC-08A-A-31-0000

力士乐REXROTH螺纹插装阀
电磁阀先导式提升阀
双向常闭
普通空腔,尺寸08
VEI-16-08A-NC
OD.15 - X - 18 - Y - Z - W
技术数据
新的VEI-16系列采用了一种新的电磁阀概念,提供了卓越的性能,使阀芯能够在恶劣的环境中工作。Cartridges还采用了的液压部件设计,提供了的液压性能。
说明:
在低流量功能或低容量执行机构的情况下,特别建议使用W=000T快速响应版本的VEI-16-08A。对于低流量、低容量功能、低容量执行器,也建议使用直动式电磁阀(VEDT-16-08A)。
技术数据
全体的
重量0.15千克(0.33磅)
安装方向无限制
储存环境温度范围-40至100°C(-40至212°F)
工作环境温度范围
-30至90°C(-22至194°F),W=0000
-30至75°C(-22至167°F),W=000T
盐雾试验
DIN EN ISO 9227:2017-07
500小时
工作压力350巴(5000磅/平方英寸)
流量范围
对于W=0000,0.5-40 l/min(0.1-11 gpm)
对于W=000T,0.5-30 l/min(0.1-8 gpm)
疲劳循环寿命
350巴时200万次循环420巴时150000次循环
内部泄漏:
5滴/分钟,X=01、05、07
20滴/分钟,X=31,03,09
W的切换时间=0000
打开≤50ms
闭合≤100 ms
W=000T的切换时间
打开≤50ms
闭合≤50ms
流体温度范围-20至80°C(-4至176°F)
流体:矿物基或合成材料,在粘度为20至380 mm2/s(cSt)时具有润滑性能
安装扭矩35-43 Nm(26-32 ft-lbs)
建议的流体污染程度
标称值10µm(NAS 8)ISO 4406 19/17/14
MTTFD 150年
空腔CA-08A-2N
X=01、05、07的密封套件
代码RG08A2010520100
材料编号R901101437
X=31,03,09的密封套件
代码RG08A2010530100
材料编号R901101544
密封套件线圈和标准盖
代码RG02Z0010000100
材料编号R930067869
密封套件线圈和保护帽仅适用于Y=D
代码RG03Z0010000100
材料编号R930067870
与电有关的
电压类型直流电压
D36型线圈
对amb.temp的电压公差。参见特性曲线
功耗20 W
注:线圈必须单独订购
德国力士乐REXROTH螺纹插装阀电磁阀订货号和型号:
R930058334 OD153118A000000-VEI-016-NC-08A-A-31-0000

力士乐REXROTH螺纹插装阀
R930058334 OD153118A000000-VEI-016-NC-08A-A-31-0000
R901082015 OD1531183AS000
电磁驱动 2 通座阀,先导式
旋入插装阀
工作压力350巴(5000磅/平方英寸)
流量40 l/min(11 gpm)
拧入孔CA-08A-2N
产品属性
产品系列分类    电磁阀先导式提升阀2通
产品系列类型    VEI
端口数    2.
压力[bar]    350
流量[l/min]    40
位置    2.
正常位置    常闭
滑阀提升阀    提升阀类型
连接类型    旋入插装阀
直接-先导式    先导式操作
拧入孔    CA-08A-2N
标称流量【l/min】    40
驱动类型    电磁阀启动打开/关闭
线圈    D36
线圈集成    另行订购
密封材料    NBR
液压油    HL,HLP
产品类型    VEI
产品系列    二通阀
重量[kg]    0.15

力士乐REXROTH螺纹插装阀
R930053928 04050200270900A-DRFN-16A-09
分流阀和集流阀
旋入式阀门
工作压力350巴(5000磅/平方英寸)
流速80 l/min(21 gpm)
拧入孔CA-16A-4N
产品特性
产品系列的分类
分流阀和集流阀
产品系列类型 DRFN
连接数 3.
压力[bar] 350.
体积流量[l/min] 80
连接类型 旋入式阀
直接预控 预转向
拧入孔 CA-16A-4N
额定流量【l/min】 80
密封材料 NBR
压力流体 HLP,HLP
产品类型 DRFN
产品系列 分流阀和集流阀
重量[kg] 0.41

力士乐REXROTH螺纹插装阀
直动式溢流阀,阀座设计
提升阀类型
力士乐机械插装阀
溢流阀
VSBN-08A
04.11.49 - X - 56 - Z
直动式导向提升阀类型
通用插孔,尺寸 08
工作压力 350 bar
流量 20 l/min
描述
流量从1到2被阻断,直到压力增加以满足所选的阀门设置,将提升阀从阀座提升,并允许安全流量通过端口2到达油箱。端口2处的压力会增加阀的安全设置。Bosch Rexroth机油控制提升阀设计可增强所有流量和压力下的稳定性。
技术数据
工作压力
端口1(P)
350巴(5000磅/平方英寸)
允许的压力
端口2(T)
140巴(2000巴)
流量20 l/min(5.3 gpm)
内部泄漏15滴/分钟。
流体温度范围-30至100°C(-22至212°F)
安装扭矩34-41 Nm(25-30 ft-lbs)
重量0.09千克(0.2磅)
型腔CA-08A-2N(见数据表18325-70)
线体和标准部件
MTTFd 150年见数据表18350-51
密封套件
代码:RG08A2010520100
材料编号:R901101437
流体
在粘度为10至500 mm2/s(cSt)时具有润滑性能的矿物基或合成材料
建议的流体污染程度
标称值为10µm(NAS 8)/ISO 4406 19/17/14
安装位置无限制
力士乐REXROTH螺纹插装阀减压阀订货号和型号:
R901113598 041149035605000-VSBN-08A-05
R901097728 041149035620000-VSBN-08A-20
力士乐电磁阀阀芯R934003667 OD1301516B0000
品牌:力士乐
型号:R934003667 OD1301516B0000
材质:铸铁
连接形式:螺纹
类型:先导式
公称通径:8 mm
适用介质:油品
流动方向:换向
内容声明:谷瀑环保为第三方平台及互联网信息服务提供者,谷瀑环保(含网站、客户端等)所展示的商品/服务的标题、价格、详情等信息内容系由店铺经营者发布,其真实性、准确性和合法性均由店铺经营者负责。谷瀑环保提醒您购买商品/服务前注意谨慎核实,如您对商品/服务的标题、价格、详情等任何信息有任何疑问的,请在购买前通过谷瀑环保与店铺经营者沟通确认;谷瀑环保设备网上存在海量店铺,如您发现店铺内有任何违法/侵权信息,请在谷瀑环保PC版首页底栏投诉通道进行投诉。
