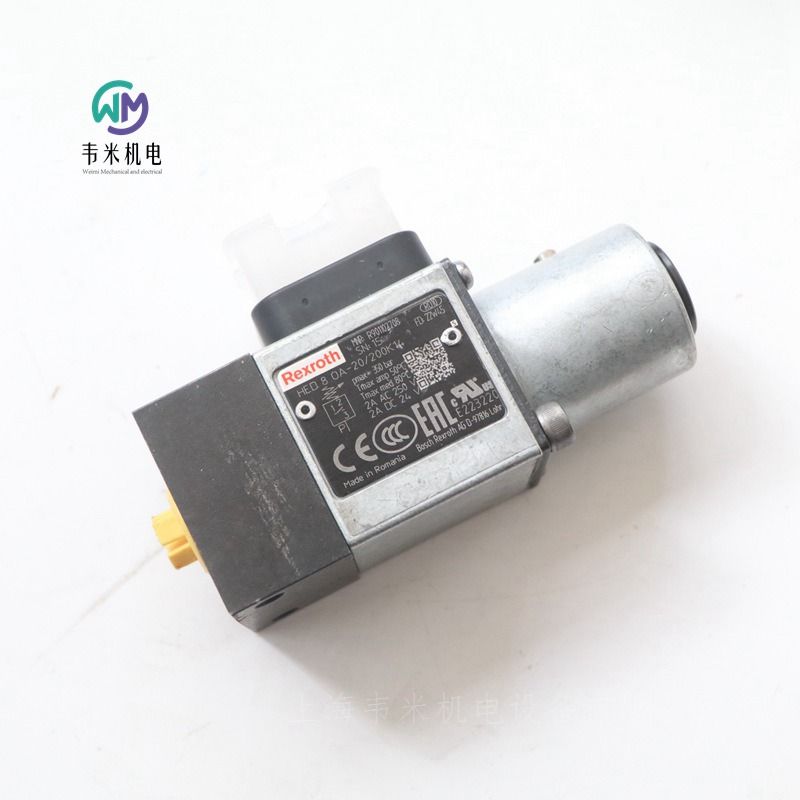

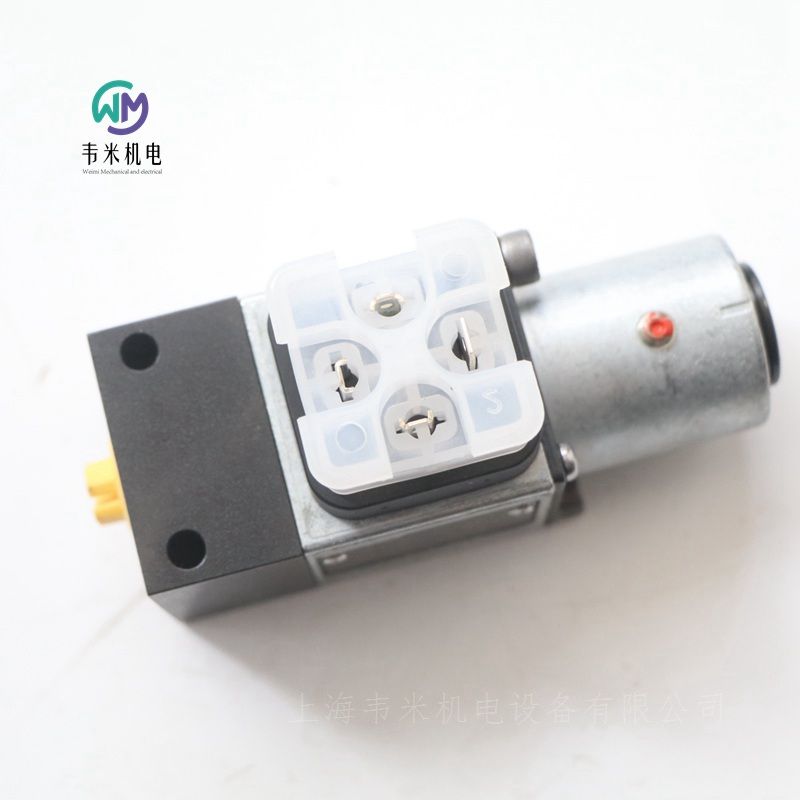

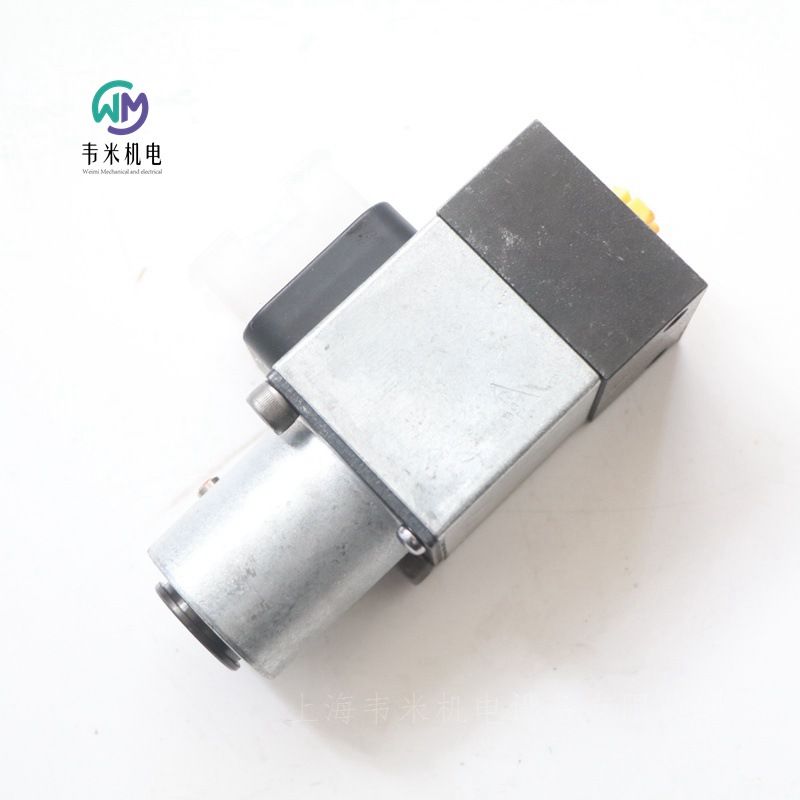

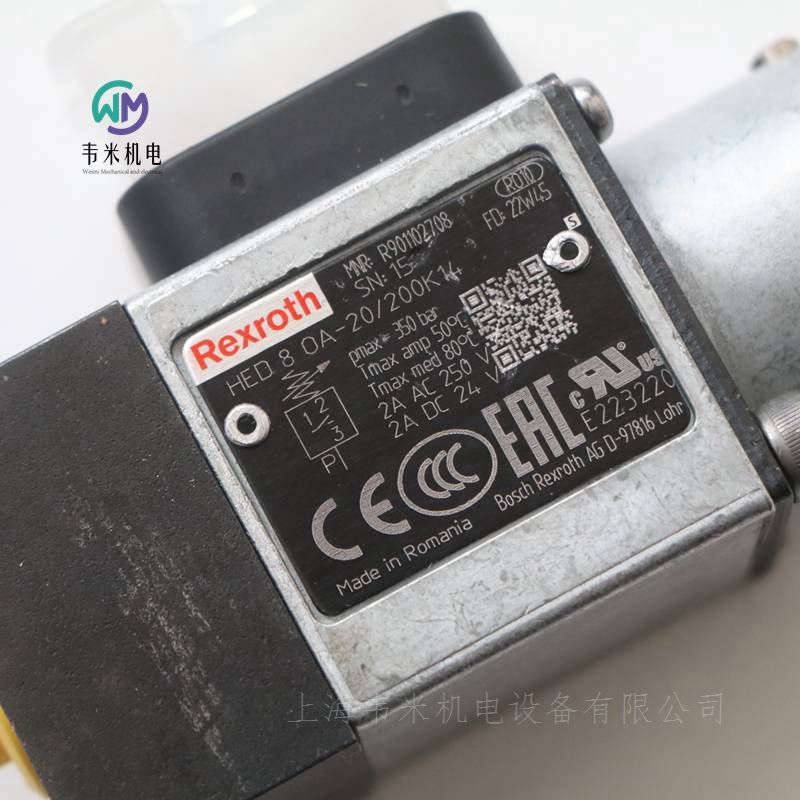

力士乐压力开关HED8OA-20/200K14，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！

力士乐REXROTH压力开关 HED 8 OA-2X/200K14
压力继电器R901102708 HED8OA-20/200K14
200 bar，带 NC/NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
电流从 1 mA 到 2.0 A 的无电位切换。小滞后，取决于设置的开关点。重复精度高 < 设定压力的 1%
活塞压力开关
带常闭/常开功能的微动开关
管道安装
调整类型：内六角调节杆，不带刻度，不带保护帽
不带连接插头，连接器 DIN EN 175301-803
带 NBR 密封件
连接图    内螺纹 G1/4
压力 [bar]    200
连接类型    管道
输出信号    带常闭/常开功能的微动开关
电源电压    12 bis 250 V AC/DC
电插头    设备插头 4 针 (3 + PE)
电气连接说明    4 针设备插头 (3 + PE)，符合 EN 175301-803
符合性说明    CE - 根据低电压指令 2014/35/EU
液压油    HL,HLP,HLPD,HVLP,HVLPD
密封元件    NBR
重量 [kg]    0.73

力士乐REXROTH液压-电气柱塞式压力开关
HED 8 -2X
组件系列 2X
大工作压力 630 bar
压力等级 50、100、200、350 和 630 bar
UL 组件，CCC 认证
重量：0.8kg
安装位置：任意
环境温度范围（NBR 密封件）：-25 … +50℃
环境温度范围（FKM 密封件）：-20 … +50℃
环境温度范围（低温密封件）：-40 … +50℃
正弦试验：DIN EN 60068-2-6:1996-05：10…2000 Hz / 大 10 g / 10 倍周期
运输冲击：DIN EN 60068-2-27:1995-03：15 g / 11 ms
冲击测试：DIN EN 60068-2-29:1995-03：25 g / 6 ms
噪音测试：DIN EN 60068-2-64:1996-05:20…2000 Hz / 10 g RMS / 30 min
符合性/证书：
CE：
DIN EN 61058-1: 2002 / A2: 2008
DIN EN 60947-1: 2007 / A1: 2011
DIN EN 60947-5-1: 2004 / A1: 2009
DIN EN 60529: 1991 / A2: 2013
UL：UL 508 第 17 版，文件编号：E223220（高 350 bar）
CCC：GB14048.5-2008
RoHS：符合欧盟指令 2011/65/EU
液压油温度范围（NBR 密封件）：-25 … +80℃
液压油温度范围（FKM 密封件）：-20 … +80℃
液压油温度范围（低温密封件）：-40 … +80℃
粘度范围：10 … 800mm²/s
加载次数：≥ 5 百万
带连接器“K14”：EN 175301-803，3 极 + PE
防护等级符合 EN 60529 标准：IP65（已安装并固定连接插头）
带连接器“K35”：IEC 61076-2-101，M12 x 1，A 编码，4 极
防护等级符合 EN 60529 标准：IP67，已安装和装配连接插头
大切换频率：7200 1/h
转换度（重复精度）：< 调定压力的 1 %
开关：符合 VDE 0630-1/DIN EN 61058-1
转换电阻：< 50mΩ
特点：
用于底板安装/管道安装
用于法兰连接，符合 ISO 16873
作为垂直叠加元件，与叠加阀板相连接，符合 ISO 4401
5 档压力
4 种调整类型：
– 带或不带保护帽的主轴
– 带刻度的主轴，带或不带保护帽
– 带刻度旋钮
– 带刻度可锁定旋钮
电气连接
– 带设计 A 阀插头（大型方形连接器）
– 带 M12 x 1 连接器
带常闭/常开触点功能的微动开关
电流零电位转换（从 1 mA 到 2 A）
压力范围经过 UL 认证，高达 350 bar
HED 8 类型的液压-电气压力开关是柱塞式压力开关。它们的基本构成是壳体、带柱塞的安装套件、压缩弹簧、调节元件和微动开关。
如果要监测的压力低于调定压力，则操作微动开关。要监测的压力通过节流孔传到柱塞。柱塞受弹簧座支持并克服压缩弹簧不断变化的作用力。弹簧座将柱塞的运动传输到微动开关，并在达到调定压力时释放后者的压力。这会打开或关闭电路，具体取决于电路设置。弹簧座的机械前挡块在压力突然降低和过压的情况下，可保护微动开关免于受到机械损伤，并防止压缩弹簧的固态压缩。
注意：
要延长使用寿命，安装压力开关时应确保振动较小，使其免于受到液压冲击。
德国力士乐REXROTH压力继电器订货号和型号：
R901107394 HED8OH-20/50K14KW
R901099808 HED8OH-20/200K14
R901107369 HED8OH-20/200K14KW
R901101640 HED8OH-20/350K14
R901106509 HED8OP-20/100K14S
R901102747 HED8OP-20/100K14
R901107370 HED8OP-20/100K14KW
R901107790 HED8OP-20/100K14AS
R901102721 HED8OP-20/200K14
R901108018 HED8OP-20/200K14KW
R901106453 HED8OP-20/350K14
R901107914 HED8OP-20/350K14KS
R901102349 HED8OH-20/50K14
R901107086 HED8OH-20/50K14AS
R901102706 HED8OA-20/100K14
R901106262 HED8OA-20/100K14AS
R901095551 HED8OA-20/100K14KS
R901106448 HED8OA-20/200K14KW
R901102716 HED8OA-20/350K14KW
R901107915 HED8OA-20/630K14S
R901102360 HED8OH-20/100K14
R901107122 HED8OH-20/100K14KW
R901102706 HED8OA-2X/100K14
R901094159 HED8OA-2X/100K14KW
R901101698 HED8OA-2X/50K14
R901102710 HED8OA-2X/350K14
R901102711 HED8OA-2X/100K14S
R901102708 HED8OA-2X/200K14
R901106448 HED8OA-2X/200K14KW
R901102747 HED8OP-2X/100K14
R901107370 HED8OP-2X/100K14KW
R901107083 HED8OP-2X/50K14
R901106453 HED8OP-2X/350K14
R901107129 HED8OP-2X/350K14KW
R901107129 HED8OP-20/350K14KW
R901091138 HED8OP-2X/350K14AS
R901102721 HED8OP-2X/200K14
R901108018 HED8OP-2X/200K14KW
R901107095 HED8OH-2X/350K14KW
R901099789 HED8OH-2X/200K14V
R901102349 HED8OH-2X/50K14
R901107086 HED8OH-2X/50K14AS
R901099808 HED8OH-2X/200K14
R901107369 HED8OH-2X/200K14KW
R901101640 HED8OH-2X/350K14
R901102360 HED8OH-2X/100K14
R901107122 HED8OH-2X/100K14KW

力士乐REXROTH压力开关 HED 8 OH-2X/100K14
R901102360 HED8OH-20/100K14
100 bar，带有 NC / NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
液压  传感器  机械压力开关  压力开关
电流从 1 mA 到 2.0 A 的无电位切换。小滞后，取决于设置的开关点。重复精度高 < 设定压力的 1%
内六角
活塞压力开关
带常闭/常开功能的微动开关
法兰连接
不带连接插头，连接器 DIN EN 175301-803
带 NBR 密封件
产品属性
连接图    法兰连接 (ISO 16873))
产品系列    HED 8
工作压力. [bar]    100
连接类型    法兰连接
输出信号    带常闭触点/常开触点功能的微动开关
电源电压    12...250 V AC/DC
电插头    4 芯设备插头 (3 + PE)
电气连接说明    4 针设备插头 (3 + PE)，符合 EN 175301-803
符合性说明    CE - 根据低电压指令 2014/35 / EU
液压油    HL,HLP,HLPD,HVLP,HVLPD
密封件    NBR
重量 [kg]    0.55

力士乐REXROTH压力开关 HED 8 OH-2X/200K14
R901099808 HED8OH-20/200K14
200 bar，带 NC/NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
液压  传感器  机械压力开关  压力开关
电流从 1 mA 到 2.0 A 的无电位切换。小滞后，取决于设置的开关点。重复精度高 < 设定压力的 1%
内六角
活塞压力开关
带常闭/常开功能的微动开关
法兰连接
不带连接插头，连接器 DIN EN 175301-803
带 NBR 密封件
连接图    法兰连接 (ISO 16873))
产品系列    HED 8
工作压力. [bar]    200
连接类型    法兰连接
输出信号    带常闭触点/常开触点功能的微动开关
电源电压    12...250 V AC/DC
电插头    4 芯设备插头 (3 + PE)
电气连接说明    4 针设备插头 (3 + PE)，符合 EN 175301-803
符合性说明    CE - 根据低电压指令 2014/35/EU
液压油    HL,HLP,HLPD,HVLP,HVLPD
密封件    NBR
重量 [kg]    0.56

力士乐REXROTH压力开关HED8OA-2X/100K14KW
R901094159 HED8OA-20/100K14KW
100 bar，带有 NC / NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
液压  传感器  机械压力开关  压力开关
电流从 1 mA 到 2.0 A 的无电位切换。小滞后，取决于设置的开关点。重复精度高 < 设定压力的 1%
带刻度的旋钮
活塞压力开关
带常闭/常开功能的微动开关
管道安装
不带连接插头，连接器 DIN EN 175301-803
带 NBR 密封件
产品属性
连接图    内螺纹 G1/4
产品系列    HED 8
工作压力. [bar]    100
连接类型    管道
输出信号    带常闭触点/常开触点功能的微动开关
电源电压    12...250 V AC/DC
电插头    4 芯设备插头 (3 + PE)
电气连接说明    4 针设备插头 (3 + PE)，符合 EN 175301-803
符合性说明    CE - 根据低电压指令 2014/35 / EU
液压油    HL,HLP,HLPD,HVLP,HVLPD
密封件    NBR
重量 [kg]    0.85

力士乐REXROTH压力开关
R901102747 HED8OP-2X/100K14
R901102747 HED8OP-20/100K14
100巴，带NC触点/NO触点功能的微型开关，设备连接器DIN EN 175301-803（大型立方体连接器）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复精度＜设定压力的1%
内六角
活塞式压力开关
具有NC触点/NO触点功能的微动开关
底板安装
无配对连接器，连接器DIN EN 175301-803
带NBR密封
产品属性
连接图    底板安装
产品系列    HED 8
压力[bar]    100
连接类型    底板安装
输出信号    具有常闭触点/NO触点功能的微动开关
电源电压    12…250伏交流/直流
电气连接器    接头，4极（3+PE）
电气连接说明    连接器4极（3+PE），符合EN 175301-803
符合性说明    CE–根据低压指令2014/35/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD
密封    NBR
重量[kg]    0.75

力士乐REXROTH压力开关
R901107394 HED8OH-2X/50K14KW
R901107394 HED8OH-20/50K14KW
压力继电器
50 bar，带 NC/NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
50 bar，带 NC/NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复精度＜设定压力的1%
带刻度的旋钮
活塞式压力开关
具有NC触点/NO触点功能的微动开关
法兰连接
无配对连接器，连接器DIN EN 175301-803
带NBR密封
产品属性
连接图    法兰连接（ISO 16873）
产品系列    HED 8
压力[bar]    50
连接类型    法兰连接
输出信号    具有常闭触点/NO触点功能的微动开关
电源电压    12…250伏交流/直流
电气连接器    接头，4极（3+PE）
电气连接说明    连接器4极（3+PE），符合EN 175301-803
符合性说明    CE–根据低压指令2014/35/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD
密封    NBR
重量[kg]    0.68

力士乐REXROTH压力开关
R901102716 HED8OA-2X/350K14KW
R901102716 HED8OA-20/350K14KW
350 bar，带有 NC / NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复精度＜设定压力的1%
带刻度的旋钮
活塞式压力开关
具有NC触点/NO触点功能的微动开关
管道安装
无配对连接器，连接器DIN EN 175301-803
带NBR密封
产品属性
连接图    内螺纹G1/4
产品系列    HED 8
压力[bar]    350
连接类型    管道
输出信号    具有常闭触点/NO触点功能的微动开关
电源电压    12…250伏交流/直流
电气连接器    接头，4极（3+PE）
电气连接说明    连接器4极（3+PE），符合EN 175301-803
符合性说明    CE–根据低压指令2014/35/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD
密封    NBR
重量[kg]    0.84


力士乐REXROTH压力开关
R901107790 HED8OP-2X/100K14AS
R901107790 HED8OP-20/100K14AS
100 bar，带有 NC / NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复精度＜设定压力的1%
活塞式压力开关
具有NC触点/NO触点功能的微动开关
底板安装
带刻度和保护帽的内六角体
无配对连接器，连接器DIN EN 175301-803
带NBR密封
产品属性
连接图    底板安装
产品系列    HED 8
压力[bar]    100
连接类型    底板安装
输出信号    具有常闭触点/NO触点功能的微动开关
电源电压    12…250伏交流/直流
电气连接器    接头，4极（3+PE）
电气连接说明    连接器4极（3+PE），符合EN 175301-803
符合性说明    CE–根据低压指令2014/35/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD
密封    NBR
重量[kg]    0.78


力士乐REXROTH压力继电器HED8OH-2X/50K14
压力开关R901102349 HED8OH-20/50K14
50 bar，带 NC/NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复性<设定压力的1%
六角形
活塞压力开关
具有打开/关闭功能的微动开关
无电缆盒，装置插头DIN EN 175301-803
带NBR密封
产品特性
连接图像    法兰连接（ISO 16873）
产品系列    HED 8
压力[bar]    50
连接类型    法兰连接
输出信号    具有打开/关闭功能的微动开关
电源电压    12…250伏交流/直流
电气插头    设备插头4针（3°PE）
电气连接说明    设备插头4针（3ĽPE），符合EN 175301-803
符合性说明    CE符合低压指令2014/35/EU
压力流体    HLP、HLP、hdpd、HVLP、HVLPD
密封    NBR
重量[kg]    0.56



力士乐REXROTH压力开关HED 8 OP-2X/350K14
压力继电器R901106453 HED8OP-20/350K14
350巴，具有打开/关闭功能的微型开关，装置插头DIN EN 175301-803（大立方体插头）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复性<设定压力的1%
活塞压力开关
具有打开/关闭功能的微动开关
调整类型：带六角套筒、无刻度、无保护帽的主轴
无电缆盒，装置插头DIN EN 175301-803
带NBR密封
产品特性
连接图像    板式结构
压力[bar]    350
连接类型    板式结构
输出信号    具有打开/关闭功能的微动开关
电源电压    12至250 V交流/直流
电气插头    设备插头4针（3+PE）
电气连接说明    设备插头4针（3+PE），符合EN 175301-803
符合性说明    CE符合低压指令2014/35/EU
压力流体    HLP、HLP、hdpd、HVLP、HVLPD
密封件    NBR
重量[kg]    0.7431


力士乐REXROTH压力开关HED 8 OP-2X/100K14S
压力继电器R901106509 HED8OP-20/100K14S
100巴，具有打开/关闭功能的微型开关，装置插头DIN EN 175301-803（大立方体插头）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复性<设定压力的1%
活塞压力开关
具有打开/关闭功能的微动开关
调节类型：带六角套筒的主轴，无刻度，带保护帽，可密封
无电缆盒，装置插头DIN EN 175301-803
带NBR密封
产品特性
连接图像    板式结构
压力[bar]    100
连接类型    板式结构
输出信号    具有打开/关闭功能的微动开关
电源电压    12至250 V交流/直流
电气插头    设备插头4针（3+PE）
电气连接说明    设备插头4针（3+PE），符合EN 175301-803
符合性说明    CE符合低压指令2014/35/EU
压力流体    HLP、HLP、hdpd、HVLP、HVLPD
密封件    NBR
重量[kg]    0.7656

力士乐REXROTH压力开关HED 8 OH-2X/350K14
压力继电器R901101640 HED8OH-20/350K14
350巴，具有打开/关闭功能的微型开关，装置插头DIN EN 175301-803（大立方体插头）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复性<设定压力的1%
活塞压力开关
具有打开/关闭功能的微动开关
调整类型：带六角套筒、无刻度、无保护帽的主轴
无电缆盒，装置插头DIN EN 175301-803
带NBR密封
连接图像    法兰连接（ISO 16873）
大压力[bar]    350
连接类型    法兰连接
输出信号    具有打开/关闭功能的微动开关
电源电压    12至250 V交流/直流
电气插头    设备插头4针（3°PE）
电气连接说明    设备插头4针（3ĽPE），符合EN 175301-803
符合性说明    CE符合低压指令2014/35/EU
压力流体    HLP、HLP、hdpd、HVLP、HVLPD
密封件    NBR
重量[kg]    0.556601

力士乐REXROTH压力开关HED8OH-2X/200K14V
压力继电器R901099789 HED8OH20/200K14/V
200巴，具有打开/关闭功能的微型开关，装置插头DIN EN 175301-803（大立方体插头）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复性<设定压力的1%
活塞压力开关
具有打开/关闭功能的微动开关
调整类型：带六角套筒、无刻度、无保护帽的主轴
无电缆盒，装置插头DIN EN 175301-803
带FKM密封件
产品特性
连接图像    法兰连接（ISO 16873）
大压力[bar]    200
连接类型    法兰连接
输出信号    具有打开/关闭功能的微动开关
电源电压    12至250 V交流/直流
电气插头    设备插头4针（3+PE）
电气连接说明    设备插头4针（3+PE），符合EN 175301-803
符合性说明    CE符合低压指令2014/35/EU
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HETG、HEES、HEPG
密封件    FKM
重量[kg]    0.55

力士乐REXROTH压力开关HED 8 OA-2X/350K14KW
R901102716
350巴，具有打开/关闭功能的微型开关，装置插头DIN EN 175301-803（大立方体插头）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复性<设定压力的1%
活塞压力开关
具有打开/关闭功能的微动开关
管道安装
调节类型：带刻度的旋钮
无电缆盒，装置插头DIN EN 175301-803
带NBR密封
连接图像    内螺纹G1/4
大压力[bar]    350
连接类型    管道
输出信号    具有打开/关闭功能的微动开关
电源电压    12至250 V交流/直流
电气插头    设备插头4针（3+PE）
电气连接说明    设备插头4针（3+PE），符合EN 175301-803
符合性说明    CE符合低压指令2014/35/EU
压力流体    HLP、HLP、hdpd、HVLP、HVLPD
密封件    NBR
重量[kg]    0.84


力士乐REXROTH压力开关 HED8OA-2X/350K14
压力继电器R901102710 HED8OA-20/350K14
350 bar，带有 NC / NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复性<设定压力的1%
活塞压力开关
具有打开/关闭功能的微动开关
管道安装
调整类型：带六角套筒、无刻度、无保护帽的主轴
无电缆盒，装置插头DIN EN 175301-803
带NBR密封
产品特性
连接图像    内螺纹G1/4
大压力[bar]    350
连接类型    管道
输出信号    具有打开/关闭功能的微动开关
电源电压    12至250 V交流/直流
电气插头    设备插头4针（3+PE）
电气连接说明    设备插头4针（3+PE），符合EN 175301-803
符合性说明    CE符合低压指令2014/35/EU
压力流体    HLP、HLP、hdpd、HVLP、HVLPD
密封件    NBR
重量[kg]    0.699

力士乐REXROTH压力开关 HED 8 OA-2X/100K14AS
压力继电器R901106262 HED8OA-20/100K14AS
100 bar，带有 NC / NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
电流从 1 mA 到 2.0 A 的无电位切换。小滞后，取决于设置的开关点。重复精度高 < 设定压力的 1%
活塞压力开关
带常闭/常开功能的微动开关
管道安装
调整类型：带刻度调节杆，带保护帽
不带连接插头，连接器 DIN EN 175301-803
带 NBR 密封件
连接图    内螺纹 G1/4
压力 [bar]    100
连接类型    管道
输出信号    带常闭/常开功能的微动开关
电源电压    12 bis 250 V AC/DC
电插头    设备插头 4 针 (3 + PE)
电气连接说明    4 针设备插头 (3 + PE)，符合 EN 175301-803
符合性说明    CE - 根据低电压指令 2014/35 / EU
液压油    HL,HLP,HLPD,HVLP,HVLPD
密封元件    NBR
重量 [kg]    0.78

力士乐REXROTH压力开关 HED 8 OA-2X/200K14KW
压力继电器R901106448 HED8OA-20/200K14KW
200 bar，带 NC/NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
电流从 1 mA 到 2.0 A 的无电位切换。小滞后，取决于设置的开关点。重复精度高 < 设定压力的 1%
活塞压力开关
带常闭/常开功能的微动开关
管道安装
调整类型：带刻度的旋钮
不带连接插头，连接器 DIN EN 175301-803
带 NBR 密封件
连接图    内螺纹 G1/4
压力 [bar]    200
连接类型    管道
输出信号    带常闭/常开功能的微动开关
电源电压    12 bis 250 V AC/DC
电插头    设备插头 4 针 (3 + PE)
电气连接说明    4 针设备插头 (3 + PE)，符合 EN 175301-803
符合性说明    CE - 根据低电压指令 2014/35/EU
液压油    HL,HLP,HLPD,HVLP,HVLPD
密封元件    NBR
重量 [kg]    0.8462
力士乐压力开关HED8OA-20/200K14
