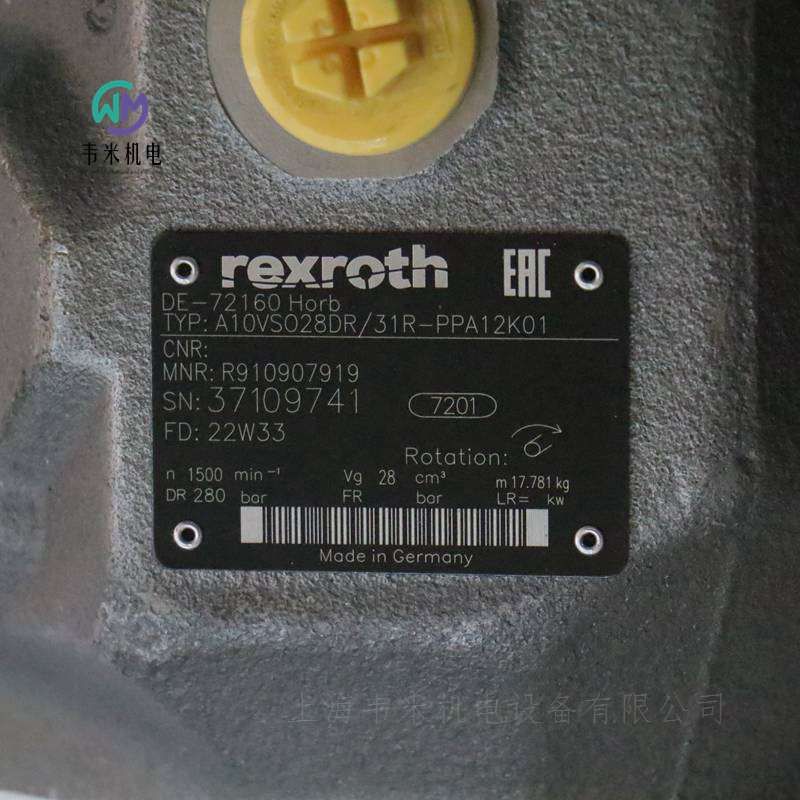

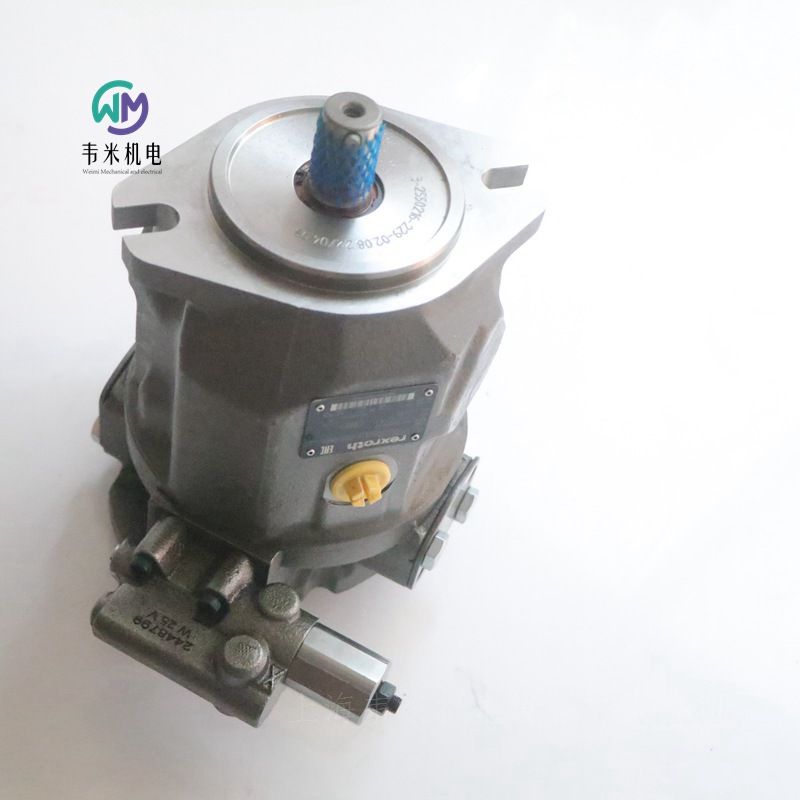

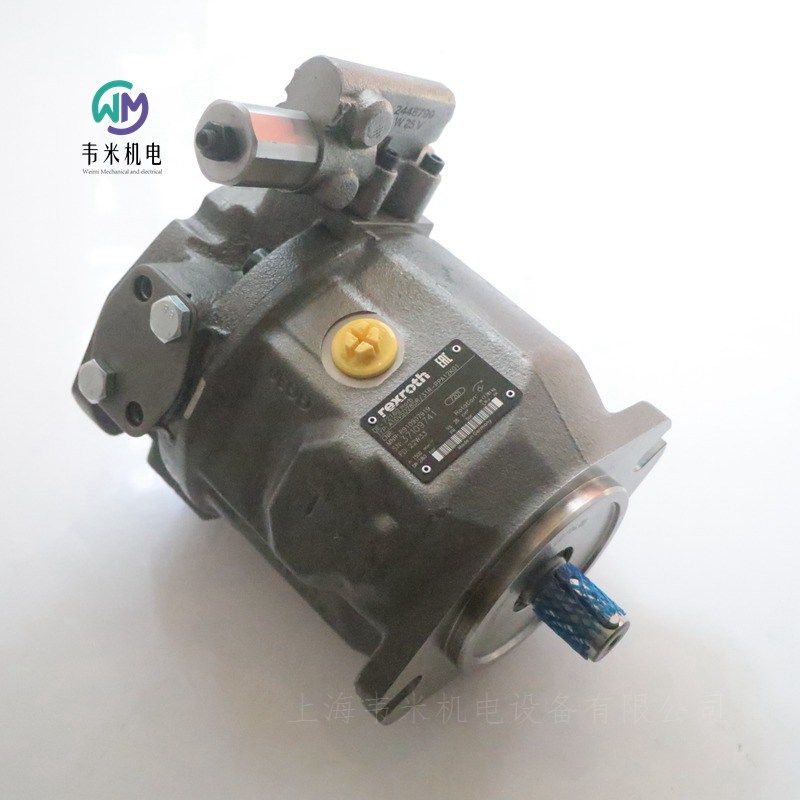

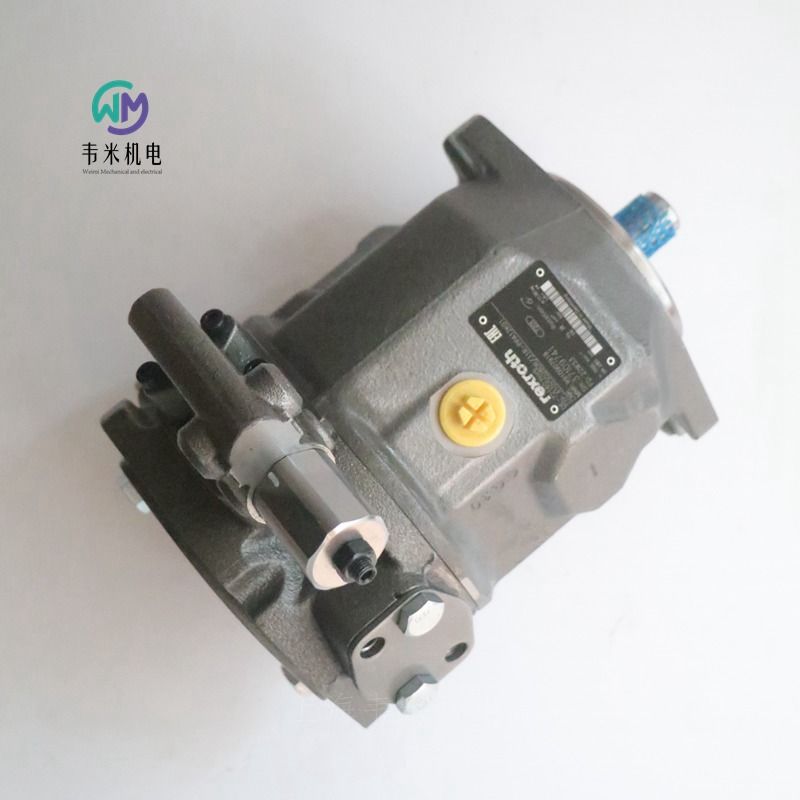

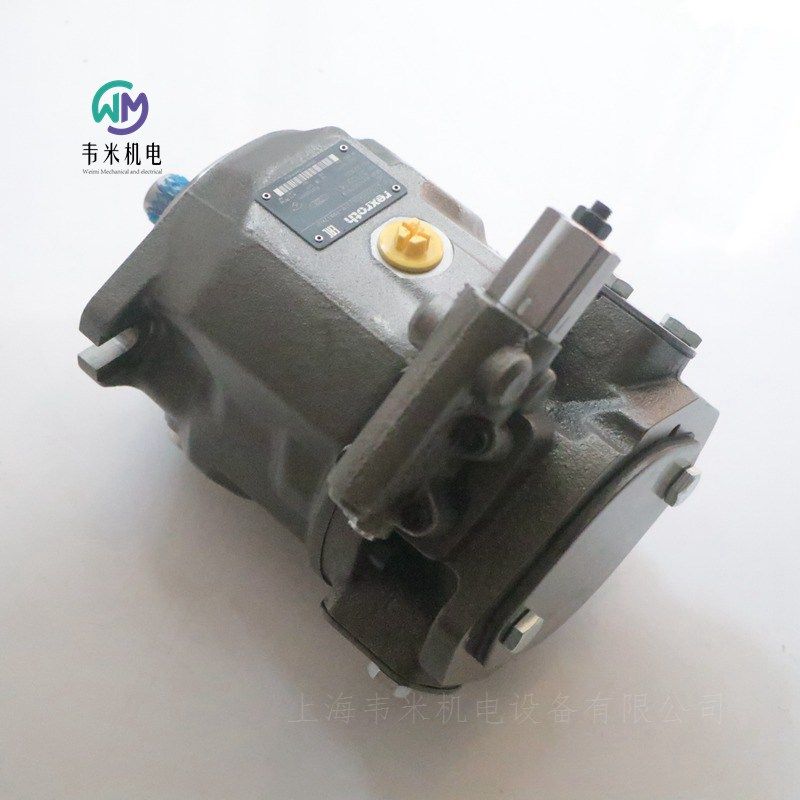

REXROTH柱塞泵德国进口A10VSO28DR/31R-PPA12K01，上海韦米机电设备有限公司主营产品，产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH轴向柱塞变量泵
A10VSO系列31
——用于液压开式回路的斜盘结构轴向柱塞变量泵
——流量正比于驱动转速和排量,并能通过调节斜盘倾角实现无级变量
——ISO标准的安装法兰一法兰连接符合SAE米制一有两个壳体泄油孔一优良的吸入性能
——允许连续运行压力可达280 bar一低噪声
——长寿命
——驱动轴能承受轴向及径向负载一高的功率╱重量比
——广范围的多种控制形式一控制响应时间短
——采用通轴结构工可用于多回路系统
油液，机械排量限制器，高速型
欲广泛的了解液压油的选用以及应用情况，请查阅我们的样本活页RC 90220(矿物油)·RE90221(环保液压油液）或RC 90223 (阻燃液压油液HF) 。采用HF油液或环保液压油液时，必须考虑到此油液可能使泵的工作参数有所降低，如必须使用，请和我们的技术部门联系（请在订货单上写明要用液压油的型号)。
工作粘度范围
为了得到佳的效率和寿命，我们推荐把油液的工作粘度（在工作温度下）选在下列范围内:
Vopt=佳工作粘度16...36 mm2/s
与油箱温度(开式油路)相关。
粘度范围的限制粘度的极限值为∶
Vmin = 10 mm2ls ,
短时,在90℃的高允许泄漏油温度下
Vmax =1000 mm2/s短时
冷起动
温度范围
tmin= -25℃
tmax = 90°c
选用工作油液时的注意事项
为了选用正确的液压油,必须知道油箱中油液工作温度(开式回路）和环境的温度的关系。
必须选择液压油液，以保证在工作温度范围内油液的工作粘度处于佳范围(Vox)(见选择图的阴影部分)·建议在每种场合均选用尽可能高的粘度等级。示例﹔在X°C的环境温度下，工作油液温度为60°C。在佳工作粘度范围(Vopt 3阴影部分）内对应有VG46或VG 68。应选VG 68。
注意∶泄漏油(壳体泄油）温度受泵的压力和转速的影响并总是高于油箱油温О然而，系统任何地方的高温度不得超过90°℃。
如果由于极端的工作条件或过高的环境温度而不能满足上述条件,请向我们咨询。
油液的过滤滤油越精细工作液体的清洁度越好，则轴向柱塞泵的寿命越长。
为了保证轴向柱塞元件的正常功能,需要油液的清洁度至少为
NAS1638，9级
ISO/DIS 4406的18/15
如果不能达到上述油液的品质﹖请向我们咨询。
高速类型
规格140可作为高速类型来选用。此类泵在不改变外形尺寸的情况下，在大排量工况允许更高的转速(更多的输出流量)。
机械排量限制器
机械排量限制器仅能用于不通输的NO0系列泵,通辅泵则不能用。
例外∶带FE1-,FE1D-和DFE1控制的泵不能用大排量螺钉。
Vg max:用于规格28到140
设定范围从Vg max到50%Vg max，无级变数
Vg min :用于规格100和140
设定范围从Vg min到50% Vg max，无级变数
技术数据用矿物油工作有效：
工作压力范围一进油侧
S口(进口）的压力
Pabs min  0.8 bar
Pabs max  30 bar
工作压力范围一出口侧
在B口的压力
额定压力Pn  280 bar
峰值压力Pmax  350 bar
(压力资料符合DIN 24312)
间歇工作在负载时间为10%时,压力可达315 bar。溢流阀块能限制泵的输出压力大值，此溢流阀块直接装在连接法兰上，请根据样本另行订货。
壳体泄油压力
泄漏油(L·L,口)大允许压力∶
高可比S口的进口压力高0.5 bar 但不得高于2 bar压力。
安装注意事项
安装位置任选。在试运行时,泵体必须灌满油液并在工作时保持充满。
为了减少噪声,所有的连接管道（进油管﹑压力油管和壳体泄油管）需用柔性元件和油箱隔离。
必须避免在壳体泄油管道上装单向阀。个别情况必须和我们商量,而后才能实施。
1.垂直安装(轴端向上)
2.安装在油箱内
安装前先灌满泵体并使其处于水平状态。
3.安装在油箱外面
在安装前泵水平卧置并灌满油液。
DG2位调节，直接控制
借助连接到X口的外部切换压力,泵被设定到大斜盘倾角。此压力直接作用到变量活塞上,需要至少30 bar的小压力。只能在Vgmax和Vgmin之间切换泵的排量。
切换压力Pst 以1:4的比率取决于泵的输出压力。
DR压力控制
压力控制用于，在控制范围内使液压系统中的压力维持恒压。因而泵提供的只是系统所需要的油量，其压力可由控制阀进行无级调节。
DRG压力控制器，远程控制
DR的功能和装置
溢流阀可接在X口用作远程控制；溢流阀不在DRG控制的供货范围内。
控制阀的标准压差为20 bar 。需先导控制流量为1.5 L/min。
推荐采用下列分离安装的溢流阀:
DBDH 6（液压)或者DBETR-so 381在P处带0.8小孔(电气)。
管道长不得超过2m 。
DFR/DFR1压力╱流量控制
除了压力控制功能外，借助于负载（例如一个小孔)压差，可改变泵的流量。泵仅提供执行机构的实际流量。
对DFR1，X口和油箱间无连接。
DFLR压力╱流量╱功率控制
为了在各种工作压力下达到恒驱动转矩,轴向柱塞泵的斜盘倾角,因而它的输出流量要进行变化,使其流量和压力的乘积维持常数。
在恒功率曲线之下可进行流量控制。
FHD带压力截流及与先导压力成比例的流量控制
泵的斜盘倾角因而其排量,取决于它的X口的先导控制压力pst x 。
应提供一个恒定压力Py = 35 bar 到Y口。此压力控制是可无级调节的。(请在订货文件中写明所需的设定值)。
通轴
A10VSO型泵根据型号代码提供通轴驱动。通轴驱动的形式用代码数表示(KB2-K57)。如果制造厂未配上另外的泵,则单一型号即可。
此时出厂包装包括∶
轴套﹑固定螺钉﹑密封件,如需还可供接头法兰。
组合泵
几个泵的组合可以形成各自独立的回路∶
如果组合泵包括2A10VSO并需组装供货，则两个订货型号要用“+”连接起来。
订货示例∶
A10VSO71DR/31L-PPA12KB3+A10VSO28DR/31L-PSA12N00
德国力士乐REXROTH柱塞泵订货号和型号：
R902406178 A10VSO10DR/52R-PPA14N00
R902453681 A10VSO10DR/52R-VPA14N00
R910945178 AA10VSO18DFR1/31R-PPA12N00
R910936569 AA10VSO18DRG/31R-PPA12N00
R910903160 A10VSO28DFR/31R-PPA12N00
R910903160 AA10VSO28DFR/31R-PPA12N00
R910910590 A10VSO28DFR1/31R-PPA12N00
R910916805 AA10VSO28DFR1/31R-VPA12N00
R910904363 AA10VSO28DFR/31R-PPA12K01
R910907402 A10VO28DFR/31R-PSC62N00
R910907369 AA10VSO28DR/31R-VPA12N00
R910907919 A10VSO28DR/31R-PPA12K01
R910907403 AA10VSO45DR/31R-PPA12N00
R910916629 AA10VSO45DR/31R-VPA12N00
R910963212 AEA10VSO45DRG/31R-VPA12N00
R910992519 AA10VSO71DFR1/31R-VPA12N00
R902473184 AA10VSO71DFR1/31R-VPA42N00
R902487048 A10VSO71DRG/31R-VPA42K07
R910934823 A10VSO100DFLR/31R-PPA12N00
R902460925 AA10VSO100DFLR/31R-VPA12N00
R910921546 A10VSO140DFR1/31R-PPB12N00
R910922983 AA10VSO140DR/31R-PPB12N00
R910946057 AA10VSO140DR/31R-VPB12N00
R910920847 A10VSO100DFR1/31R-VPA12N00
R902428405 A10VSO45DFR1/31R-PPA12N00-S1648
R902482660 AA10VSO71DR/31R-VPA42N00
R910922744 AA10VSO100DFR1/31R-PPA12N00
R902544825 A10VSO100DR/31R-PPA12N00
R910990410 AA10VSO10DFR/52R-PPA14N00

力士乐REXROTH轴向柱塞泵AA10VSO140DR/31R-VPB12N00
R910946057 AA10VSO140DR/31R-VPB12N00
A10VSO，调节单元，开式回路，中等压力，公称尺寸：140 cm³，压力控制器，不带通轴驱动
液压  泵  轴向柱塞泵  轴向柱塞变量泵  轴向柱塞泵 柱塞泵
A10VSO 是一款变量泵，带有采用斜盘式设计的轴向柱塞回转体，用于开式回路中的流体静力驱动。流量与传动速度和排量成正比。可通过控制斜盘实现流量的无级更改。
低工作噪音
使用寿命长
控制响应时间较短
出色的吸油特性
2 个泄油口
版本_1    标准
版本_2    标准
产品系列    A10VSO
驱动类型    变量泵，开式回路
标称尺寸（排量） [cm³]    140
控制装置    压力调节器
系列    系列 3，索引号 1
旋转方向    右侧（朝轴端方向看）
密封材料    FKM（标准）
轴端    ISO 轴键
安装法兰    ISO 3019-2（公制），4 个孔
工作油口    B 侧面公制法兰，S 侧面公制法兰
通轴驱动    不带通轴驱动
转速 [rpm]    1500.0
工作压力 [bar]    280.0
排量 [cm³]    140.0
排量设置    Variabel
*排量 [cm³]    0.0
排量设置    Variabel
体积流量 [l/min]    210.0
流量 [l/min]    0.0
内部泄油管路    否
重量 [kg]    65.4

力士乐REXROTH轴向柱塞泵AA10VSO28DFLR/31R-VPA12N00
R902460921 AA10VSO28DFLR/31R-VPA12N00
A10VSO，调节单元，开式回路，中等压力，公称尺寸：28 cm³，功率受控的压力流量控制器，不带通轴驱动
液压  泵  轴向柱塞泵  轴向柱塞变量泵  柱塞泵
A10VSO 是一款变量泵，带有采用斜盘式设计的轴向柱塞回转体，用于开式回路中的流体静力驱动。流量与传动速度和排量成正比。可通过控制斜盘实现流量的无级更改。
低工作噪音
使用寿命长
控制响应时间较短
出色的吸油特性
2 个泄油口
产品系列    A10VSO
驱动类型    变量泵，开式回路
标称尺寸（排量） [cm³]    28
控制装置    功率控制器，DRS
系列    系列 3，索引号 1
旋转方向    右侧（朝轴端方向看）
密封材料    FKM（标准）
轴端    ISO 轴键
安装法兰    ISO 3019-2（公制），2 个孔
工作油口    B 侧面公制法兰，S 侧面公制法兰
通轴驱动    不带通轴驱动
转速 [rpm]    1450.0
工作压力 [bar]    250.0
排量 [cm³]    28.0
排量设置    Variabel
排量 [cm³]    0.0
排量设置    Fix
体积流量 [l/min]    40.6
流量 [l/min]    0.0
内部泄油管路    否
压差 FR [bar]    14.0
驱动功率 [kW]    7.5
驱动扭矩 [Nm]    49.0
重量 [kg]    18.5

力士乐REXROTH轴向柱塞泵 A A10VSO 45 DFR1/31R-VPA12N00
R910967365 AA10VSO45DFR1/31R-VPA12N00
A10VSO，调节单元，开式回路，中等压力，公称尺寸：45 cm³，压力流量控制器，不带通轴驱动
液压  泵  轴向柱塞泵  轴向柱塞变量泵
A10VSO 是一款变量泵，带有采用斜盘式设计的轴向柱塞回转体，用于开式回路中的流体静力驱动。流量与传动速度和排量成正比。可通过控制斜盘实现流量的无级更改。
低工作噪音
使用寿命长
控制响应时间较短
出色的吸油特性
2 个泄油口
产品系列    A10VSO
驱动类型    变量泵，开式回路
标称尺寸（排量） [cm³]    45
控制装置    DR F 控制器 X-T 已堵上 32/53
系列    系列 3，索引号 1
旋转方向    右侧（朝轴端方向看）
密封材料    FKM（标准）
轴端    ISO 轴键
安装法兰    ISO 3019-2（公制），2 个孔
工作油口    B 侧面公制法兰，S 侧面公制法兰
通轴驱动    不带通轴驱动
电磁铁插头    不带
转速 [rpm]    1500
工作压力 [bar]    280
排量 [cm³]    45
排量设置    Variabel
排量 [cm³]    0
排量设置    Fix
体积流量 [l/min]    67
流量 [l/min]    0
内部泄油管路    否
压差 FR [bar]    14
验收机构（外部）    否
检验证书    不带
检验证书的语言代码    不带
涂色/底漆    不带
涂色/面漆    不带
重量 [kg]    23.5

力士乐REXROTH轴向柱塞泵AA10VSO71DR/31R-VPA42N00
R902482660 A10VSO71DR/31R-VPA42N00
A10VSO，调节单元，开式回路，中等压力，公称尺寸：71 cm³，压力控制器，不带通轴驱动
液压  泵  轴向柱塞泵  轴向柱塞变量泵
A10VSO 是一款变量泵，带有采用斜盘式设计的轴向柱塞回转体，用于开式回路中的流体静力驱动。流量与传动速度和排量成正比。可通过控制斜盘实现流量的无级更改。
低工作噪音
使用寿命长
控制响应时间较短
出色的吸油特性
2 个泄油口
产品系列    A10VSO
驱动类型    变量泵，开式回路
标称尺寸（排量） [cm³]    71
控制装置    压力调节器
系列    系列 3，索引号 1
旋转方向    右侧（朝轴端方向看）
密封材料    FKM（标准）
轴端    ISO 轴键
安装法兰    ISO 3019-2（公制），2 个孔
工作油口    B 侧面公制法兰，S 侧面公制法兰
通轴驱动    不带通轴驱动
电磁铁插头    不带
转速 [rpm]    1500
工作压力 [bar]    280
排量 [cm³]    71
排量设置    Variabel
排量 [cm³]    0
排量设置    Fix
体积流量 [l/min]    106.5
流量 [l/min]    0
内部泄油管路    否
验收机构（外部）    否
检验证书    不带
检验证书的语言代码    不带
涂色/底漆    不带
涂色/面漆    不带
重量 [kg]    35.2

力士乐REXROTH轴向柱塞泵A10VSO 28 DR/31R-VPA12N00
R910907369 AA10VSO28DR/31R-VPA12N00
A10VSO，调节装置，开路，中压，标称尺寸：28 cm³，压力调节器，无直通
A10VSO是一款带轴向活塞发动机的可变排量泵，采用螺旋盘设计，用于开路静液压驱动。体积流量与驱动速度和排量成正比。通过调节倾斜的圆盘，可以连续地改变体积流量。
低工作噪音
良好的抽吸性能
2泄漏连接器
使用寿命长
交付周期短
产品系列    A10VSO
产品（轴向活塞装置）    A10VS
操作类型    可调节泵，关闭循环
公称尺寸（排量）[cm³]    28
控制和调节装置    压力调节器
旋转方向    右侧
密封材料    FKM（标准）
轴端    ISO
安装法兰    ISO 3019-2（公制），2孔
工作连接    带仪表的B法兰，带仪表的S法兰
磁铁插头    没有
速度[rpm]    1500
工作压力[bar]    280
排量[cm³]    28
调整排量    变量
排量[cm³]    0
调整排量    修理
体积流量[l/min]    42
体积流量[l/Min]    0
油漆/底漆    没有
油漆/面漆    没有
重量[kg]    18

力士乐REXROTH轴向柱塞泵A10VSO 28 DFR1/31R-VPA12N00
R910916805 AA10VSO28DFR1/31R-VPA12N00
A10VSO，调节装置，开路，中压，标称尺寸：28 cm³，压力流量调节器，无直通
A10VSO是一款带轴向活塞发动机的可变排量泵，采用螺旋盘设计，用于开路静液压驱动。体积流量与驱动速度和排量成正比。通过调节倾斜的圆盘，可以连续地改变体积流量。
低工作噪音
良好的抽吸性能
2泄漏连接器
使用寿命长
交付周期短
产品特性
产品（轴向活塞装置）    A10VS
产品系列    A10VSO
操作类型    可调节泵
公称尺寸（排量）[cm³]    28
控制和调节装置    DR F控制器
旋转方向    右侧
密封材料    FKM（标准）
轴端    ISO
安装法兰    ISO 3019-2（公制），2孔
工作连接    带仪表的B法兰，带仪表的S法兰
磁铁插头    没有
速度[rpm]    1500
工作压力[bar]    280
排量[cm³]    28
调整排量    变量
排量[cm³]    0
体积流量[l/min]    42
体积流量[l/Min]    0
压差FR【bar】    14
重量kg  17.781

力士乐REXROTH轴向柱塞泵 A A10VSO 71 DFR1/31R-VPA42N00
R902473184 AA10VSO71DFR1/31R-VPA42N00
A10VSO，调节单元，开式回路，中等压力，公称尺寸：71 cm³，压力流量控制器，不带通轴驱动
A10VSO 是一款变量泵，带有采用斜盘式设计的轴向柱塞回转体，用于开式回路中的流体静力驱动。流量与传动速度和排量成正比。可通过调节旋转斜盘角度无级更改流量。
出色的吸油特性
低工作噪音
2 个泄油口
使用寿命长
控制响应时间较短
产品（轴向柱塞单元）    A10VS
操作类型    变量泵，开式回路
尺寸（排量） [cm³]    71
控制装置    DR F 控制器 X-T 已堵上 32/53
系列    系列 3，索引号 1
旋转方向    右侧（朝轴端方向看）
密封材料    FKM（标准）
轴端    ISO 轴键
安装法兰    ISO 3019-2（公制），2 个孔
工作油口    B 侧面公制法兰，S 侧面公制法兰
通轴驱动    不带通轴驱动
用于电磁铁的插头    不带
旋转速度 [rpm]    1500
工作压力 [bar]    280
大排量 [cm³]    71.0
大排量设置    Variabel
小排量 [cm³]    0.0
小排量设置    Fix
大流量 [l/min]    106.0
小流量 [l/min]    0.0
内部泄油管路    否
压差 FR [bar]    14.0
验收机构（外部）    否
试验证明    不带
检验证书的语言代码    不带
涂色/底漆    不带
涂色/面漆    不带
重量 [kg]    35.2


力士乐REXROTH轴向柱塞泵 A A10VSO 45 DR /31R-VPA12N00
R910916629 AA10VSO45DR/31R-VPA12N00
A10VSO，调节单元，开式回路，中等压力，公称尺寸：45 cm³，压力控制器，不带通轴驱动
A10VSO 是一款变量泵，带有采用斜盘式设计的轴向柱塞回转体，用于开式回路中的流体静力驱动。流量与传动速度和排量成正比。可通过调节旋转斜盘角度无级更改流量。
出色的吸油特性
低工作噪音
2 个泄油口
使用寿命长
控制响应时间较短
产品（轴向柱塞单元）    A10VS
操作类型    变量泵，开式回路
尺寸（排量） [cm³]    45
控制装置    压力调节器
系列    系列 3，索引号 1
旋转方向    右侧（朝轴端方向看）
密封材料    FKM（标准）
轴端    ISO 轴键
安装法兰    ISO 3019-2（公制），2 个孔
工作油口    B 侧面公制法兰，S 侧面公制法兰
通轴驱动    不带通轴驱动
用于电磁铁的插头    不带
旋转速度 [rpm]    1500
工作压力 [bar]    280
大排量 [cm³]    45.0
大排量设置    Variabel
小排量 [cm³]    0.0
小排量设置    Fix
大流量 [l/min]    67.0
小流量 [l/min]    0.0
内部泄油管路    否
验收机构（外部）    否
试验证明    不带
检验证书的语言代码    不带
涂色/底漆    不带
涂色/面漆    不带
重量 [kg]    24.292


力士乐REXROTH轴向柱塞泵 A A10VSO 28 DR /31R-VPA12N00
R910907369 AA10VSO28DR/31R-VPA12N00
A10VSO，调节单元，开式回路，中等压力，公称尺寸：28 cm³，压力控制器，不带通轴驱动
A10VSO 是一款变量泵，带有采用斜盘式设计的轴向柱塞回转体，用于开式回路中的流体静力驱动。流量与传动速度和排量成正比。可通过调节旋转斜盘角度无级更改流量。
出色的吸油特性
低工作噪音
2 个泄油口
使用寿命长
控制响应时间较短
产品（轴向柱塞单元）    A10VS
操作类型    变量泵，开式回路
尺寸（排量） [cm³]    28
控制装置    压力调节器
系列    系列 3，索引号 1
旋转方向    右侧（朝轴端方向看）
密封材料    FKM（标准）
轴端    ISO 轴键
安装法兰    ISO 3019-2（公制），2 个孔
工作油口    B 侧面公制法兰，S 侧面公制法兰
通轴驱动    不带通轴驱动
用于电磁铁的插头    不带
旋转速度 [rpm]    1500
工作压力 [bar]    280
大排量 [cm³]    28.0
大排量设置    Variabel
小排量 [cm³]    0.0
小排量设置    Fix
大流量 [l/min]    42.0
小流量 [l/min]    0.0
内部泄油管路    否
验收机构（外部）    否
试验证明    不带
检验证书的语言代码    不带
涂色/底漆    不带
涂色/面漆    不带
重量 [kg]    18

力士乐REXROTH液压元件应用行业：注塑机、吹塑机、橡胶和发泡机、陶瓷压机、同步折弯机(折板机),、剪板机(剪床）、冲切/步冲、金属压力机、弯曲/锯床、机床、食品机械、皮革/鞋机、木材/造纸机械、钢铁业/铸造、压铸机/挤压机、电厂、生态能源（风能-水力-太阳能）设备、油和天然气工业设备、混凝土泵、路机、钻井/开采设备、起重机、升降机/叉车、推土机、道路，隧道，水坝工程设备、压缩机、街道维修设备、模拟器/娱乐设备、卡车、铁路工程设备、航空工业设备、船舶/航海工业设备、打谷机/喷洒机、拖拉机/收割机。
REXROTH柱塞泵德国进口A10VSO28DR/31R-PPA12K01
