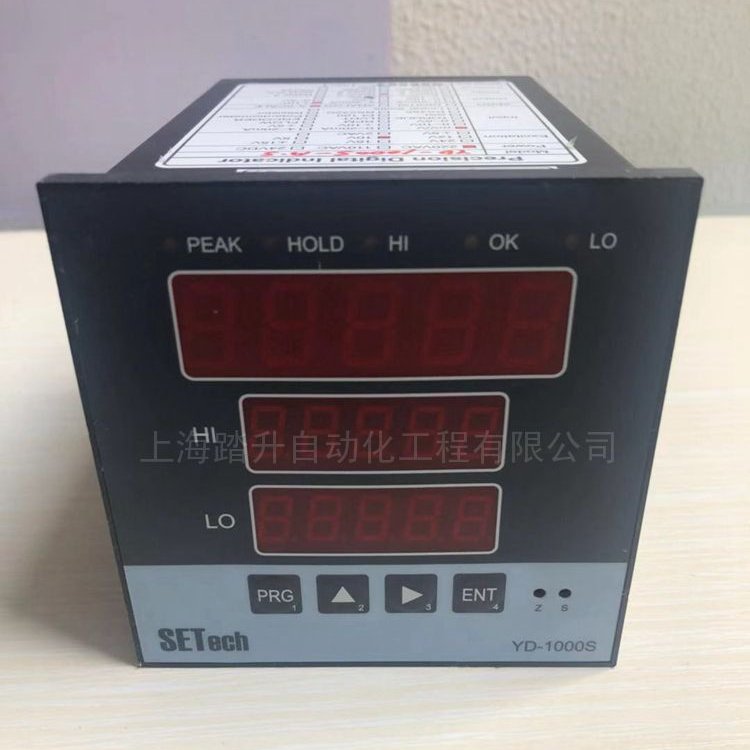

仪表控制器YD-7512, YD-7522,YD-7532

YD-7512 YD-7522 YD-7532

精密度 : ±0.02%

转速表/RPM专用

功能

一键归零
外部数据保持功能
外部程序锁定功能
模拟自动归零功能
外部数据峰值保持功能

YD-7512/7522/7532微处理器基于传感器被用做转速计。

被设计专门用于使用频率传感器操作，如RPM,流量计LVDT等。

设置顺序简单快捷，只需要4个按钮.

选项

模拟输出自动归零

4relay输出8ch

RS232C, RS485, BCD)

YD-10M YD-20M YD-7512仪表 韩国SETech世泰 数字转速计 转速显示仪

韩国SETECH世泰 控制仪  仪表 YD-10BS  YD-13BS

规            格
温度补偿范围      －/10℃～85℃	显示数         5 位数
使用温度范围      0℃～60℃	精度            ±0.02%
Reley输出        高，低设定点50v 1A	两级显示器      是
传感器电压       3，4，5 10V DC	小数点选择      按钮设置
输入形式         0.5～3.5mV/V	显示窗尺寸      14mm  宽
传感器电流       120mA	分辨率      99999
校正方法         前面板开关	类型          7段 LED
应答主波数       5khz	输入/输出连接   螺钉终端
过滤             10Hz，100Hz，1kHz	重量            700g
温度变化        0.02% FS/℃	固定            仪表盘安装
变换速度        10,20 时间/秒	尺寸            48mm×96mm
完全输出        10V DC	电源要求        220V:50/60Hz
（选项0～5V ，4～20mA, RS232C）	（选项110V AC ，24V DC

一、产品概要

适用于各种称重系统的高性能通用经典型称重仪表

可以用于各种称重系统的经典型称重仪表。具有高精度的填充、排料计量控制功能、定量包装不可或缺的序列计量功能、可以同外围设备直接连接的RS-232C、BCD输出等丰富的接口，是一款低成本、高性能的称重仪表，上海踏升自动化工程有限公司，常年提供各类型仪表。

二、技术参数

（1）模拟部分

激励电压：DC10V±5%，输出电流120mA以内，长线补偿设计(*多可并联4个350Ω传感器)

零点调整范围：粗调：约0.5mV/V、1mV/V输入选择，能够零点调整『仪表背面的开关』

HI增益时0～1.5mV/V，LO增益时0～3.0mV/V，微调：数字演算的自动调整方式

量程调整范围：粗调：能够根据传感器的输出选择2种范围的增益『仪表背面的开关』

HI增益时0.5～1.5mV/V，LO增益时1.0～3.0mV/V，微调：数字演算的自动调整方式

*小输入分度：0.5μV/count

精度：非线性：0.01%/FS以内，零点漂移：0.2μV/℃ RTI以内(Typ0.15μV/℃)

量程漂移：15ppm/℃以内(Typ7ppm/℃)，干扰：0.1μVp-p RTI以内(0.1～10Hz)

模拟滤波：贝塞尔低通滤波(-12dB/oct.) 2Hz，4Hz，6Hz，8Hz可选

A/D转换器：速度…100次/秒，分辨率…16bit

*小显示分辨率：1/10000

二次校正：只需输入传感器的额定值不需要实物（免砝码）的等效输入校正方式

（2）设定部分

设定方法：操作键盘进行设定(带有键盘提示音的面板开关)，或RS-232C选购件从外部进行设定

设定值的存储：初期设定值:NOV RAM(非易失性RAM)

其他设定值:锂电池的备份C-MOS RAM

(根据使用条件，保存环境的不同，*高可以存储7年以上)

设定值的保护：防止误操作的设定初期设定值或者是校正值操作禁止

（3）输入/输出部分

外部输出信号：晶体管ON的时候输出为LO，晶体管的集电极开关输出（Vceo=30V(MAX),Ic=50mA（MAX）

『零点附近・大投料・中投料・小投料・适量或者是终了・过量・不足・上限・下限・稳定・

重量异常或者是异常・RUN』

外部输入信号：继电器，开关，晶体管，集电极开关输出的TTL等同COM端子短路的时候为ON

『投料/排料・皮重ON・皮重OFF・零点・G/N・HLOD或者是判断・开始・停止』

（驱动电流是10mA以下）

输出条件：大投料…重量値≧定量-大投料；中投料…重量値≧定量-定量前；小投料…重量値≧定量-落差

不足…重量値＜定量-不足；过量…重量値＞定量+过量；适量…定量+过量≧重量値≧定量-不足

接口：SIF:2线式串口（标配）…尤尼帕斯制unipulse打印机、外部显示器等连接用的专用接口

SPI:远程调控用接口（选购件）…各种设定值通过设定开关远程设定的接口

BCO:BCD输出接口（选购件）…将重量数数据传输到打印机，外围设备或者是电脑，PLC等的通讯接口

232:RS232C通讯接口（选购件）……根据主机的指令进行重量数据，各种状态，设定值的读取，

写入（变更）等工作

485:RS-485通讯接口（选购件）……比RS232C能够长距离通讯，而且将ID号码设定好后

可以连接复数的F701

D/A转换接口（选购件）……重量数据变换为电压・电流信号的输出接口

（4）显示部分

显示器：字高18.5mm的荧光显示屏的数字显示（7位）

显示值：5位，　符号：*前一位显示负号

*大称量值：可以从5位数值中设定

*小分度：1～100的范围中（1250）设定

小数点： 0/0.0/0.00/0.000可选择设定

超载显示：A/D转换器输入超载，净重超载，*大称量值+9分度，毛重超载

中间零点：真正的零点或者是显示为各个数值的中间

显示单位：t,kg,g,N,lb,无单位，可选

状态显示：SP3/SP2/SP1/LOCK/ZT/ZALM/STAB/TARE/NET/GROSS/HI LIM/HI/GO/LO/LO LIM/HOLD/NZ

（5）一般性能

电源电压：AC85～110V､102～132V､170～220V､187～242V(订货时指定) 50/60Hz

消耗功率：15VA

使用条件：温度…使用温度范围 -10℃～＋40℃；保存温度范围 －20℃～＋85℃

湿度…85%RH以下(无凝霜)

外形尺寸：192(W)×96(H)×160(D) mm(不含凸起部分)

安装尺寸：186 +2 -0(W)×92 +1 -0(H)mm，※安装板的厚度在1.6mm以上

重量：约2.2kg

（6）随机附属品

AC输入电源线（2m）：1

预备保险丝(1A)：1

传感器输入接头：1

控制信号输入/输出用接头：1

端子台连接用小型螺丝刀：1

使用说明书：1

远程操控用接头（远程操控组建安装时）：1

BCDD输出用接头（BCD输出选购件安装时）：1

D/A转换用接头（D/A转换用选购件安装时）：1

三、选购件

SPI：远程操控用组件接口

BCO：BCD输出

232：RS-232C通讯接口

485：RS-485通讯接口

DAC：D/A转换接口

四、其他选购件

E780：远程操控组件

LB01-NH：锂电池（带NH接头的）

CAAC2P-P2：AC输入电源线2m

CAAC3P-CEE7/7-P1.5：AC输入电源线（耐压250V）1.5m

CN3P-2P：AC输入电源线用3P-2P转换接头

CA4131：一端带JR接头（6芯）电源线头部散状3m

CA4230：JR-PRC转换电源线（6芯）0.3m

CA4311：JR-PRC转换电源线（6芯）4线式-6线式（520A用）1m

CA7：两端带BNC的同轴电缆线1.5m

CA8：BNC电缆线1.5m

CA3150：两端57F・36针的电缆线0.5

CN21：BCD输出用，远程操控组件用57系列36p接头

CN23：外部输入输出用57系列24p接头

CN35：RS-232C用D-Sub25b接头

F701

基本型称重仪表


产品概要

可以对应各种称重系统的万能型高性能的称重仪表



可以对应各种称重系统的万能型称重仪表。具有高精度的填充・排料计量控制功能，定量包装不可或缺的计量序列功能，可以同外围设备直接连接的RS-232C，BCD输出等丰富的接口，是一款低成本，高性能的称重仪表。

技术参数

模拟部分
激励电压	DC10V±5% 输出电流120mA以内 远程操控方式(可以并联4个350Ω的传感器)
零点调整范围	粗调：约0.5mV/V・1mV/V输入选择能够零点移动『仪表背面的开关』 ･ HI增益时0～1.5mV/V ･ LO增益时0～3.0mV/V 微调：数字演算的自动调整方式
量程调整范围	粗调：能够根据传感器的输出选择2个阶段的增益『仪表背面的开关』 ･ HI增益时0.5～1.5mV/V ・LO增益时1.0～3.0mV/V 微调：数字演算的自动调整方式
*小输入分度	0.5μV/count
精度	非线性 0.01%/FS以内   零点漂移 0.2μV/℃ RTI以内(Typ0.15μV/℃)   量程漂移 15ppm/℃以内(Typ7ppm/℃)   干扰 0.1μVp-p RTI以内(0.1～10Hz)
模拟滤波	贝塞尔低通滤波(-12dB/oct.) 从2Hz，4Hz，6Hz，8Hz之间选择
A/D转换器	速度…100次/秒 分辨率…16bit
*小显示分辨率	1/10000
二次校正	只是输入传感器的额定值不需要实物的等效输入校正方式
