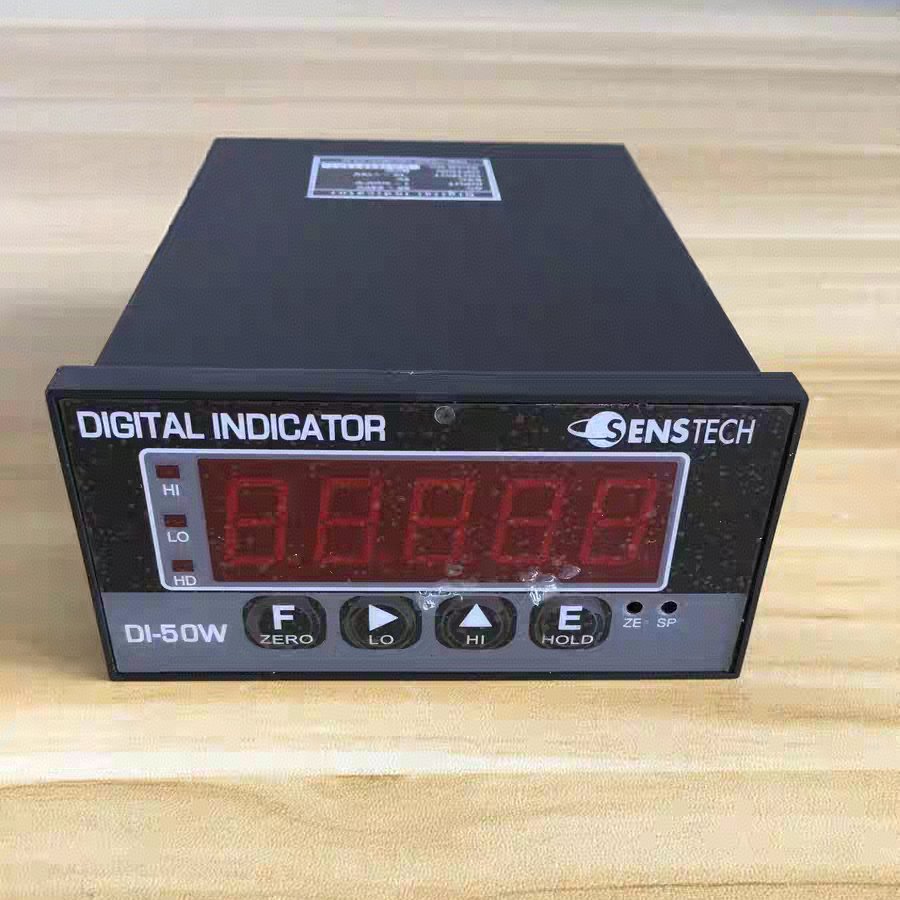

DI-50W韩国SENSTECH显示仪表控制器
DI-10W
|
DESCRIPTION
본 제품은 스트레인게이지를 응용하여 물리량을 측정하는 센서류 (하중, 변위, 가속도 , 압력, 토오크 등)와 미소 직류 전압으로 출력되는 센서류의 사용에 적합한 모델로서 디지털 표시, 아날로그 출력, 릴레이 출력 등의 기능을 가진 것으로 소형이면서 비교적 빠른 응답성과 높은 정밀도를 가집니다.
|
|
|
catalog | manual | dwg
|
|
FEATURE
- 미소전압 출력용센서 (하중, 토오크, 압력) 측정용으로 최적
- 중고속 변환 A/D (100회/초)
- 고분해능 (16bit A/D)
- 고정밀도 (0.02% F.S 이상)와 안정성
- One touch auto zero (Display & Analog out zero)
- 실하중 및 센서 출력값으로 교정
- 시스템 오류 자동 복귀 (Watch dog)
FUNCTION
- Peak & sample hold
- 상한, 하한 비교출력
- NG, OK 판정
- 4 RELAY 접점출력
- Analog out (DAC)
|
|
|
|
|
|
|
|
OPTION
- OP-01 : BCD paralle out
- OP-02 : RS232C serial interface
- OP-03 : RS485 Multi drop interface
- OP-05 : 8 step open collector output
SPECIFICATION
| 적용센서 |
스트레인게이지식 센서 |
| 센서 인가 전압 (로드셀 접속수) |
DC 5V (350Ω 4개 접속가능) |
| 제로 조정 범위 |
100% F.S (Auto Zero) |
| 신호 입력 범위 |
0.5 ~ 3mV/V |
| 표시범위 |
-19999 ~ +99999 |
| 문자 크기 |
7 segment LED 14mm |
| A/D 변환기 |
16 bit 100회/초 |
| D/A 변환기 |
12 bit
|
| 영점 변화 |
0.5μV/℃ 이내 |
| 감도 변화 |
0.01%/℃ 이내 |
| 전압/전류 출력 |
DC 0 ~ 10V (전류 4 ~ 20mA : 주문자 요청사항) |
| 접점용량 |
AC 250V 5A |
| 접점수명 |
500만회 이상 |
| 사용온도 범위 |
-10℃ ~ 60℃ |
| 습도 |
80% RH 이하 (결로 현상이 없을 것) |
| 사용 전원 |
AC 220V 50/60Hz(AC 110V, DC 24V : 주문자 요청사항) |
| 외형 치수 |
96 × 48 × 128mm |
| 컷팅 치수 |
91.5 × 44.5mm |
| 중량 |
약 800 g |
DIMENSION
- OP-01 : BCD paralle out - OP-05 : 8 step open collector output
|
韩国SETECH世泰 称重传感器 扭矩传感器 SETech
Setech YD-20S仪表，YD-23S仪表，YD-25S仪表
| 产品名称：YD-20S/23S/25S 所属类别：仪表 |
| 产品介绍：
| 规 格 |
| 温度补偿范围 －/10℃～85℃ |
显示数 5 位数 |
| 使用温度范围 0℃～60℃ |
精度 ±0.02% |
| Reley输出 高，低设定点50v 1A |
两级显示器 是 |
| 传感器电压 10,12,24V DC ±15V DC |
小数点选择 按钮设置 |
| 输入形式 0.5～3.5mV/V |
显示窗尺寸 14mm 宽 |
| 传感器电流 120mA |
*大分辨率 99999 |
| 校正方法 前面板开关 |
类型 7段 LED |
| 应答主波数 5khz |
输入/输出连接 螺钉终端 |
| 过滤 10Hz，100Hz，1kHz |
重量 700g |
| 温度变化 0.02% FS/℃ |
固定 仪表盘安装 |
| 变换速度 15 时间/秒 |
尺寸 48mm×96mm |
完全输出 10V DC
（选项0～5V ，4～20mA, RS232C） |
电源要求 220V:50/60Hz
（选项110V AC ，24V DC） |
| |
|
|
| YD-10BS仪表 规 格 |
| 温度补偿范围 －/10℃～85℃ |
显示数 5 位数 |
| 使用温度范围 0℃～60℃ |
精度 ±0.02% |
| Reley输出 高，低设定点50v 1A |
两级显示器 是 |
| 传感器电压 3，4，5 10V DC |
小数点选择 按钮设置 |
| 输入形式 0.5～3.5mV/V |
显示窗尺寸 14mm 宽 |
| 传感器电流 120mA |
***大分辨率 99999 |
| 校正方法 前面板开关 |
类型 7段 LED |
| 应答主波数 5khz |
输入/输出连接 螺钉终端 |
| 过滤 10Hz，100Hz，1kHz |
重量 700g |
| 温度变化 0.02% FS/℃ |
固定 仪表盘安装 |
| 变换速度 10,20 时间/秒 |
尺寸 48mm×96mm |
完全输出 10V DC
（选项0～5V ，4～20mA, RS232C） |
电源要求 220V:50/60Hz
（选项110V AC ，24V DC） |
| |
|
