产品说明

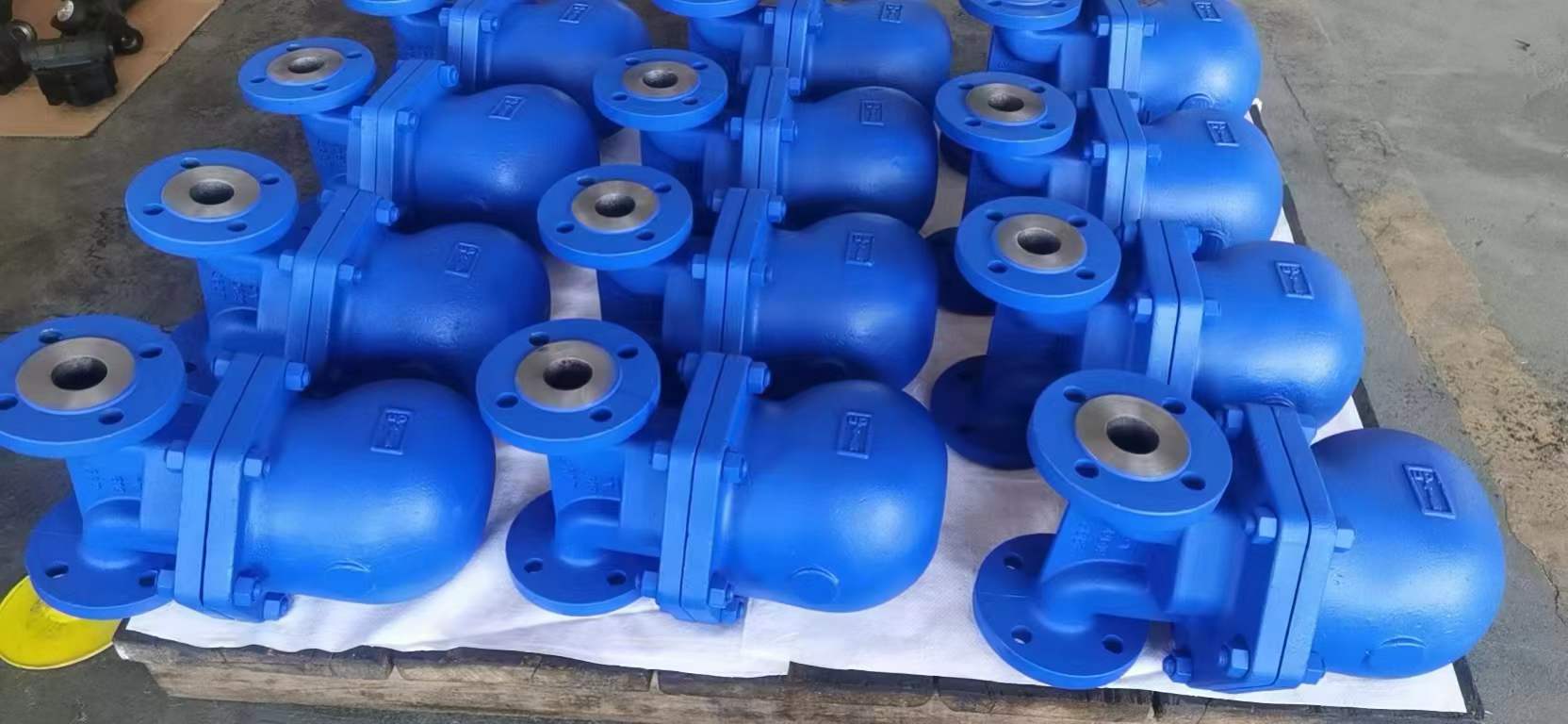

博耐斯FT43H杠杆浮球式蒸汽疏水阀广泛用于工业蒸汽加热设备，各种大型热交换器及干燥机、夹套锅等，特别应用于冷凝水特大排量在的工作场合。用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况，能自动、迅速、连续地排除凝结水，阻止蒸汽泄漏，并获得良好的加热效果。

产品特点

1、能连续排放饱和凝结水加热设备不会有水积聚。
2、蒸汽压力变化时不受影响浮球带动杠杆自动调节阀座孔的开度，工作连续，性能稳定。
3、排空气性能好自动排空气装置能排除不凝结的冷热气体，无气锁现象，工作平稳无噪音。

工作原理

       该阀刚启动时，自动排空气装置迅速排除系统中不凝结气体，当蒸汽和热凝结水进入后，阀腔内温度随着升高，排空气装置自动关闭，浮球根据凝结水水位的变化而作升降，带动杠杆调节阀座孔的开度，连续排放凝结水。当凝结水停止进入时，浮球靠自重下降，驱使杠杆带动阀芯关闭排水阀座孔。微信：sy1668

排量图


注：1、图中曲线标注的编号（4,8，12等）代表相应工作压差下的排量及阀座代号
        2、压差是指疏水阀的入口端与出口端的压力差

结构分析图



主要零部件

序号	名称	材料
1	螺柱	WCB
2	螺母	Q235
3	阀体	304
4	弹子密封座	304
5	支架	35CrMoA
6	垫圈	45
7	膜盒密封座	H62
8	膜盒	304
9	杠杆	304
10	浮球	304
11	阀盖	304

外形结构图



主要外形尺寸

型号	口径DN	L	H	h	W
FT43H	15	150	250	190	118
	20	150	250	190	118
	25	160	250	190	118
	32	230	335	270	175
	40	230	335	270	175
	50	230	350	280	175

主要外形尺寸

型号	口径DN	L	H	h	W
FT13H	15	120	199	124	110
	20	120	199	124	110
	25	120	204	129	110
	32	120	204	129	110
