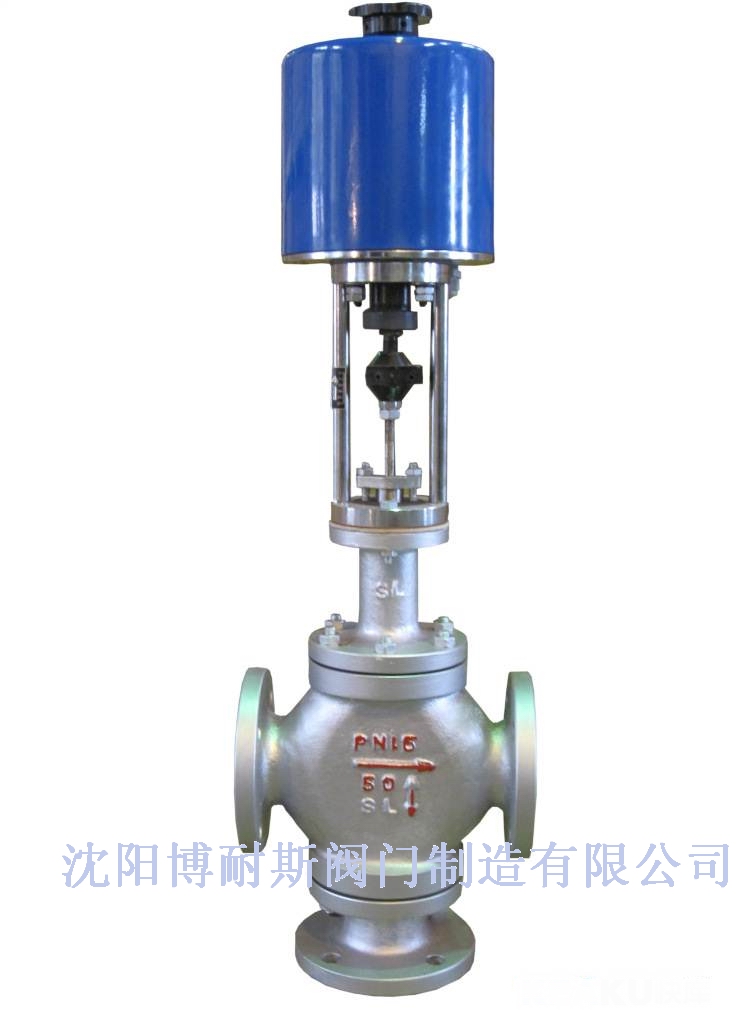

ZDLQ、ZDLX型电子式电动三通调节阀

　产品概述

　　ZDLQ、ZDLX型电子式电动三通调节阀，是由直行程电子式电动执行机构和采用圆筒型薄壁窗口形阀芯的三通合流（分流）阀组成。具有结构紧凑、重量轻、动作灵敏、流量特性准，直接接受调节仪表输入的（4-20mA DC 0-10mA DC或1-5V DC）等控制信号及单相电源即可控制运转，实现对工艺管路流体介质的自动调节控制，广泛应用于控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。适合于把一种流体通过三通阀分成二路流出或把两种流体经三通阀合并成一种流体的工况。

　结构特点

1． ZDLQ/ZDLX电子式电动三通调节阀是自动化控制系统中仪表的执行单元，以AC220V电源电压作动力，接受来自DCS、PLC系统或调节仪表、操作器等输入的（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转。全电子式电动执行器，采用机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能稳定、连线简单、好调节，以直行程输出的推力改变阀门开度位移，达到对流体介质的工艺参数调节控制。
2．ZDLQ/ZDLX电子式电动三通调节阀按作用模式可分；
2．正作用：电闭式（当电信号增大时阀位向下位移），《B型》
反作用：电开式（当电信号增大时阀位向上位移），《K型》
3．三通调节阀阀芯结构为圆筒型薄壁窗口形阀芯，采用阀芯侧面导向与阀座内表面导向和上衬套导向，因此导向面积大，工作稳定。流体对阀芯作用方向都处于流开状态，故阀工作性能稳定。
4．三通调节阀有三通合流式调节阀（把两种流体经三通阀混合成一种流体）和三通分流式调节阀（把一种流体经三通阀分成两路流出）两种形式。当公称通径DN≤80mm和压差较小的场合时，分流阀可以采用同口径的合流阀代替。流量特性有直线性、抛物线性两种。
5．三通调节阀它可以代替二台同时使用的二通调节阀，起分流或合流作用及两相调节配比作用。
本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN25~300mm；适用流体温度有-40~+450℃；按温度高低配用不同阀盖可分常温型、高温型两种。

　执行机构

　　3610L型或PSL型直行程全电子式电动执行机构是三通调节阀的驱动装置，采用一体化结构设计，它以AC220V电源电压作动力，直接接受统一标准信号（4-20mA、0-10mA或1-5VDC、0-10V DC），将此转变成与输入信号相对应的位移，以直线性往复运动，改变阀芯的开度，因此一定的输入信号对应一定的位置开度，实现比例动作。

　执行机构主要技术参数

型号	输出推力N	速度mm/s	*大行程（mm）	型号	输出推力N	速度mm/s	*大行程（mm）
361LSA-08 361LXA-08	800 800	4.2 4.2	30	PSL201	1000	0.4/1.2	50
361LSA-20 361LXA-20	2000 2000	2.1 2.1	30	PSL202	2000	0.4/1.2	50
361LSB-30 361LXB-30	3000 3000	3.5 3.5	60	PSL204	4500	0.4/1.2	50
361LSB-50 361LXB-50	5000 5000	1.7 1.7	60	PSL208	8000	1.0	50
361LSC-65	6500	2.8	100	PSL210	10000	1.0	50
361LSC-99	10000	2.0	100	PSL312	12000	1.0	65
361LSC-160	16000	1.0	100	PSL325	25000	1.0	100
(信号线用屏蔽线) 防护等级：相当IP55 隔爆标志：ExdⅡBT4 带手柄				(信号线用屏蔽线) 防护等级：IP65 带手轮

　性能指标

项目			指标值
基本误差％			361L±2.5
回差％			361L±2.0
死区％			1.0
始终点偏差％	电开	始点	±2.5
		终点	±2.5
	电关	始点	±2.5
		终点	±2.5
可调范围			50：1
额定行程偏差％			2.5

　允许压差MPa

（同一格内上行为双密封型允许压差，下行为单密封型允许压差）

公称通径mm	25	32	40	50	65	80	100	125	150	200	250	300
允许压差MPa	3.32	2.20	2.20	1.41	1.38	0.94	0.61	0.51	0.36	0.20	0.19	0.13

主要零件材料及适用温度、介质

材料代号		C（WCB）	P（304）	R（316）
主要零件	阀体、阀盖	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	阀芯、阀座	1Cr18Ni9Ti（304）或司钛莱合金堆焊	1Cr18Ni9Ti（304）或司钛莱合金堆焊	1Cr18Ni12Mo2Ti（316）或司钛莱合金堆焊
	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚四氟乙烯（F4）、柔性石墨、不锈钢波纹管
	垫片	增强聚四氟乙烯（F4）、不锈钢垫片、金属石墨缠绕垫片
	推杆、衬套	2Cr13
适用工况	适用介质	水、蒸汽、油品类气液体	硝酸碱类腐蚀性气液体	醋酸类等腐蚀性气液体
	常温型	-30～+250 F4：≤200℃	-40～+250 F4：≤200℃	-40～+250℃ F4：≤200℃
	高温型	-30～+450℃	-40～+450℃	-40～+450℃

　主要技术参数

公称通径mm		25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv	合流	8.5	13	21	34	53	85	135	210	340	535	800	1360
	分流						85	135	210	340	535	800	1360
额定行程L（mm）		16		25		40			60			100
执行器型号	3610L	361LS-20		361LS-30		361LS-50			361LS-65			361LS-99
	PSL	PSL202		PSL204		PSL208			PSL312			PSL325
	防爆型	361LX-20		361LX-30		361LX-50			361LX-65			361LX-99
电源电压		AC220V 50Hz
信号范围		4～20mA DC 0～10mA DC或1～5V DC 0～10V DC
作用模式		电开式（K）型、电关式（B）型
故障状态时		全开、全关、自锁保位
流量特性		直线性、抛物线性
允许泄漏量（L/h）		1×10-3×阀额定容量
固有可调比R		30:1
公称压力PN(MPa)		1.6 2.5 4.0 6.4

　产品应用规范

设计制造:JB/T7387、IEC60534
法兰尺寸：JB/T79-94、HG20592、ASNIB16.5、JISB2212-2214
结构长度：GB/T12221、ANSI B16.10、JIS B2002

http://www.bnsfm.com TEL:

电动三通调节阀主要尺寸：

公称通径 DN	A		L			H				H1
	分流	合流	PN1.6	PN4.0	PN6.4	分流		合流		PN1.6	PN4.0	PN6.4	PN1.6	PN4.0	PN6.4
	分流	合流	PN1.6	PN4.0	PN6.4	普通型	热片型	普通型	热片型	PN1.6	PN4.0	PN6.4	PN1.6	PN4.0	PN6.4
25	520	490	185	190	200			715	865				140	150	160
32	520	490	200	210	210			721	871				150	160	170
40	520	490	220	230	235			733	883				160	170	180
50	520	490	250	255	265			748	898				180	190	200
65	520	520	275	285	295			839	999				200	220	220
80	520	520	305	310	320	872	1032	842	1002	225	250	265	210	230	240
100	520	520	350	355	370	896	1056	846	1006	245	275	285	220	250	260
125	520	520	410	425	440	947	1162	897	1112	284	320	325	260	300	300
150	520	520	450	460	475	947	1162	897	1112	305	340	340	280	320	320
200	520	520	550	560	570	965	1180	905	1120	350	400	410	320	380	380
250	520	520	670	740	750
300	520	520	770	805	820

http://www.bnsfm.com TEL:

品牌：	博耐斯
型号：	ZAZP/N ZDLN/P/M ZDJW ZAJW ZSP/
加工定制：	是
材质：	碳钢
连接形式：	法兰
适用介质：	水;蒸汽;油品;各种高腐蚀化学介质;弱酸碱介质;氨气;氮气;氧气;氢气;液化气;空气;煤气;含尘气体
