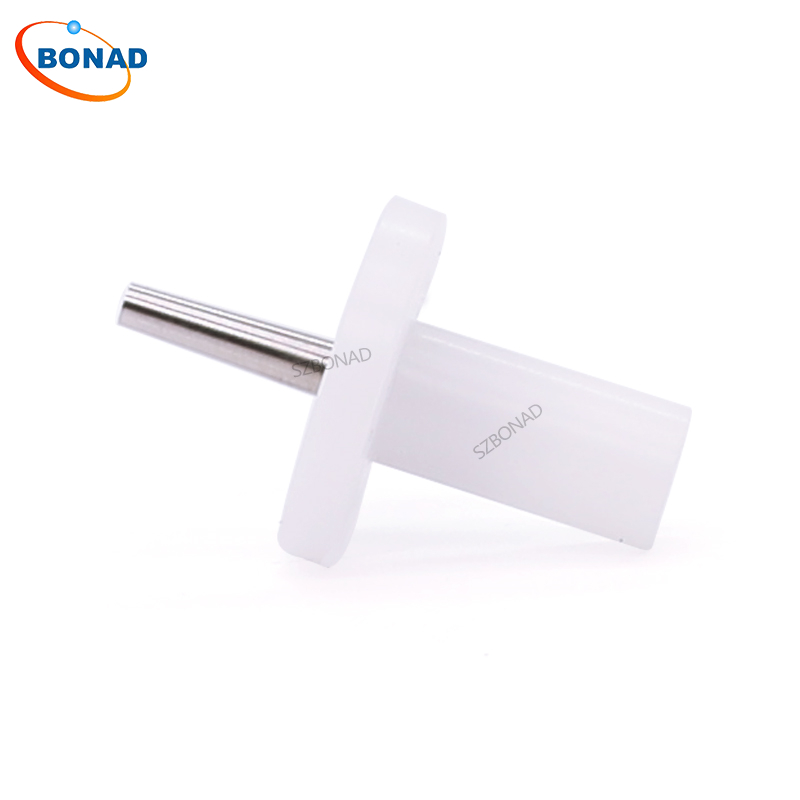

IEC 62109-1 图 D.2图中所示为用于电源转换器安全合规性测试的测试引脚，专门用于防止接触高压直流电路。该标准规定了测试针的尺寸，直径为 3 mm，用于检查光伏逆变器等产品中的通风口和缝隙，以确保它们太小，不会与带电部件接触。


技术参数

测试探针直径：3 mm

测试探针长度：15 mm

挡板厚度：4 mm

挡板直径：25 mm

手柄长度：20 mm

手柄直径：10 mm


使用说明

1、使用万用表检查测试针是否存在损坏，以此确认电气连续性。

2、为被测光伏设备通电，并将其设置为正常工作模式。

3、握住绝缘手柄，将 3 mm的探针尖端对准被测设备的可接触点。

4、向探针施加稳定推力，向前推进直至被测设备的外壳或内部组件产生的阻力阻止探针插入。

5、查看连接的带电部件检测仪器是否出现信号。

6、若未检测到探针接触带电部件，则判定为合格;若探针接触到危险部件，则判定为不合格。
