JSM矿物电缆终端头、YTTW柔性端头CYR-95
￥8.00
广东深圳
深圳华玛电力科技有限公司
免费会员 | 已传执照
相似推荐
  • 图文详情
  • 产品参数
华玛电力经过了七年历程。













与你们成功的足迹

一、终端
　安装在矿物绝缘电缆末端的一个完整端部，通常包括一个封端和一个填料函或者一个组合的封端/填料函。每根电缆都需安装终端。
　终端的表示方法：铜芯铜护套矿物绝缘电缆终端，额定电压750V，适用于单芯4mm2电缆
　表示为: ZA-750 1×4
　1、终端封端：电缆终端的一部分，用以密封电缆的端部，防止潮气进入。封端包括黄铜密封罐、密封罐盖板、终端密封料、导体外露部分绝缘管。单芯电缆可以不带密封罐及密封罐盖板。
　2、终端填料函：电缆终端的一部分,主要是用于连接电缆和开关柜、分支箱，它包括填料函本体、压缩环、填料函螺母、锁紧螺母。

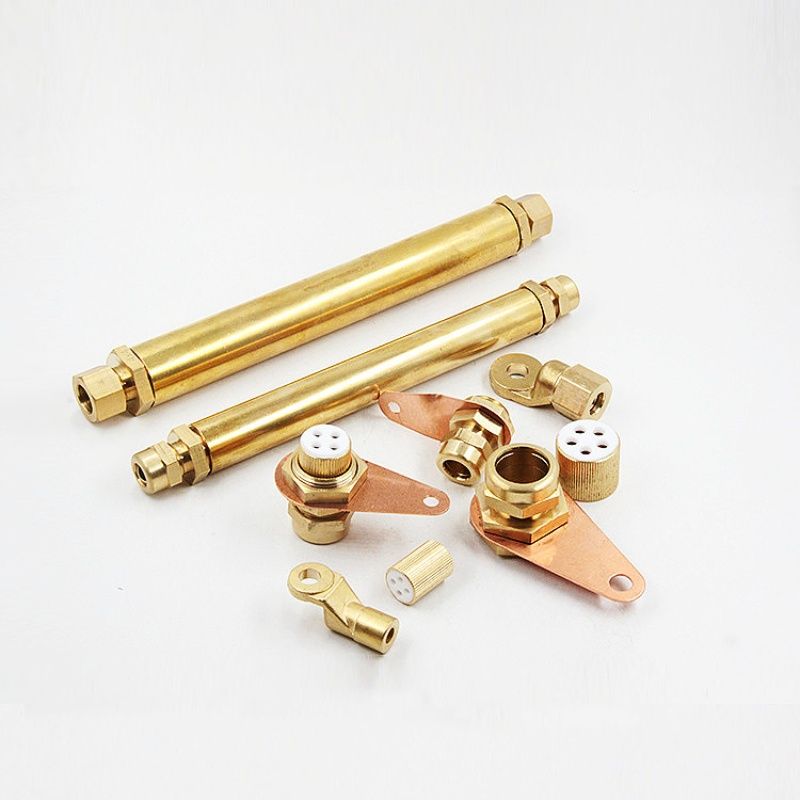

　电缆附件包括：终端、接线端子、接地片、中间连接器附件

　二、接线端子
　用于连接导体和控制柜接线柱或电源。它由压装螺母、压装斜块、端子本体构成。接线端子有二种形式，其一、压装型接线端子，适用于35mm2以上电缆的连接，其二、压接型接线端子，适用于6-25mm2电缆的连接。小规格电缆4mm2及以下可以不带接线端子。


　　压装型接线端子
　三、接地片
　电缆铜护套用作接地时或与电缆铜护套连接的其它电气设备的接地，需要采用接地片
　电缆附件的选配方法(不带中间连接器附件)

　备注：根据实际需要选配电缆附件 .
　四、中间连接器附件
　当电缆长度不够长时需要采用中间连接器附件，它是将两种相同规格的电缆连接起来成为一根电缆的装置，包括中接填料函、中间连接铜管、两套终端密封罐（单芯电缆不需要）、热缩套管、中间连接端子、防火瓷柱。其中中接填料函包括填料函本体、压缩环、填料函螺母，主要用于连接中间连接管和电缆。中间连接端子是用于连接两根相同规格电缆的导体，它有三种形式：其一、压接型，适用连接4mm2及以下电缆，其二、压装型，适用连接35 mm2以上电缆，其三、螺丝连接型，适用连接6-25mm2的电缆。


　中间连接器附件表示方法：铜芯铜护套矿物绝缘电缆中间连接，额定电压750V，适用于单芯4mm2电缆的连接。
　表示为：TGZJ-I 750 1X4
表8 中间连接器附件

表9 终端填料函

表10 终端及中间连接密封罐

表11 压装

型接线端

表12 压接型接线端子(铜鼻子)

表13 接地片


　密封绝缘附件
　密封绝缘附件有密封料、导体外露部分绝缘套管两种。密封料适用多芯电缆，导体外露部分绝缘套管适用单芯电缆。
　1、密封料：密封泥呈腻状，***高使用温度为250℃。
　2、导体外露部分绝缘套管：分为塑料热收缩套管和瓷套管，塑料热收缩套管分70℃、250℃两种，250℃的塑料绝缘套管是采用辐照聚稀烃材料；瓷套管是采用陶瓷材料压制而成，主要用于高温及防火场所。
表14 中间连接套管规格



中间连接器附件
表15　 中接填料函

中间连接端子子 　A、压装型中间连接端子：由压装螺母、压装斜块、端子本体组成。主要适用于35mm2及以上的电缆导体连接。(见表17)。 中间连接端子

　B、压接型中间连接端子：（铜鼻子），在市场上有标准件。主要适用于1.5-4mm2的电缆导体连接。
　C、螺丝连接型中间连接端子：主要适用于6-25mm2的电缆导体连接。(见表18)

　分支电缆
　矿物绝缘可以实现分支，通过采用T接、十字接分支接线盒，解决了矿物绝缘电缆在任何地方、任何场合分支的问题，同时也解决了一般耐火塑料电缆分支处的阻燃、耐火特性。矿物绝缘电缆分支接线盒的选用：用户只要提供主干进线及分支线的规格，根据主干进线确定分支接线盒的规格，分支接线盒的结构由我们来设计。



分支接线盒的型号规格：


序号
产品名称
规格型号
定货编号
备注（箱体尺寸）
1 I型分支箱 1.5~35mm2 RHP-35 260*360*140
2 II型分支箱 1*50~1*95 RHP-95 260*360*140
3 III型分支箱 1*120~1*150 RHP-150 310*360*140
4 IV型分支箱 1*185~1*240 RHP-240 340*410*160
5 V型分支箱 1*300~1*400 RHP-400 400*450*180


ＹＴＴＷ电缆安装好的现场

YTTW电缆接片的安装效果

BTTZ电缆终端头及ＢＴＴＺ电缆线鼻子的安装现场
品牌：JSM
型号：CYR-95
加工定制：是
材质：黄铜
规格：160
公称直径：160 mm
连接形式：160
适用范围：160
