LUMITEK红外显示卡是基于被称为“电子捕获”的工作原理。以荧光体为基础的化合物，用来吸收和“诱捕”来自短波的光能量，从更长的红外波长激发后，以可见光的形式释放储存的光。可以观察到的局部辉光，跟存储光能量和激发感应区域的红外光功率大小有关。

将LUMITEK的上转换材料暴露在IR红外光照射，局部会产生发散的可见光，可用于探测和定位红外光斑。这些红外显示卡提供了一种低成本的方式，替代激光观察仪和光束轮廓分析仪，为用户提供了一种即时可见的图像来确定光束位置和近似光束大小。此外，红外显示卡的高灵敏度为各种IR光源和元件(如红外发光二极管、光纤等)的用户提供了一种有效的工具来确定IR光的存在与否。

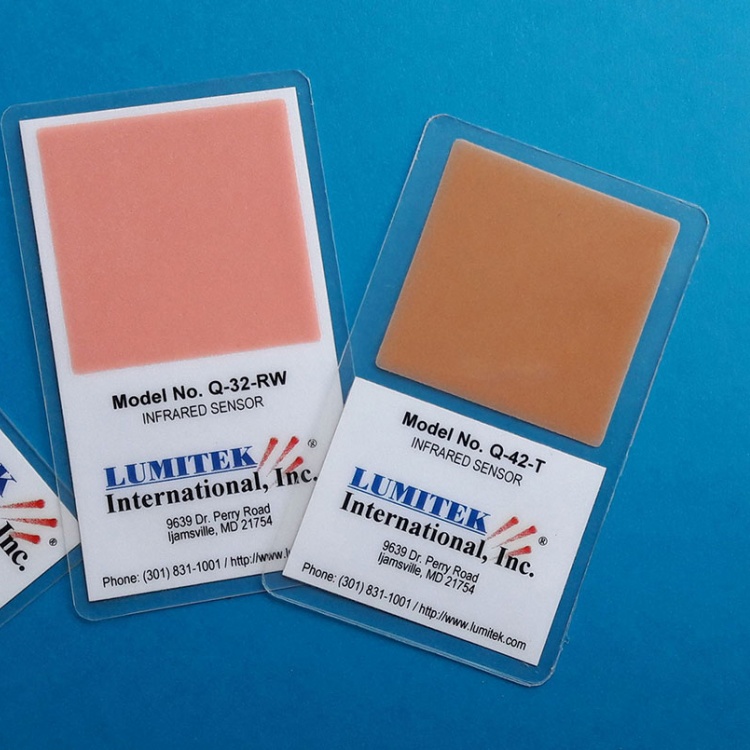

Lumitek 层压传感器卡

*流行（且更便宜）的传感器卡类型是层压传感器卡。部件号末尾的字母R（反射）表示红外光束的图像仅在卡的正面（暴露）可见。部件号末尾的字母T（透射式或半透明）表示红外光束的图像在卡的两侧都可见。在相同的红外强度下，由于反射背衬，使用 R 型卡的图像看起来更强烈。它们可用于我们所有的材料。
荧光粉层叠在透明塑料之间，适用于各种近红外检测和成像应用。它们可用于我们所有的荧光粉材料，总尺寸为 2.5“x 4”，有效面积为 2“x2”，总尺寸为 1.25“x3.35”，有效面积为 4/5“ x 7/25”，可根据要求提供其他尺寸。请注意，紫外线传感器卡在荧光粉层上没有层压板，以免抑制紫外线传输。

用于光束对准的刚性背卡

这些传感器卡具有 1/8“ 厚的刚性聚碳酸酯基板。尺寸为 2“ x 4”，有效面积为 2“x2”，并带有同心圆 （CC） 或 x-y 轴标线 （AP） 图案。所有产品均提供T（透射式）或R型（反射式）版本。它们可以夹紧、钻孔、用螺栓固定或以其他方式固定在各种固定装置上以进行永久安装。两者都有以 2 mm 为增量的测量线。它们可用于我们所有的材料。

Lumitek公司主要产品包括红外显示卡、层压传感器卡、红外线感光卡、高灵敏度感光卡、高灵敏度近红外感光卡、用于光束对准的刚性背卡

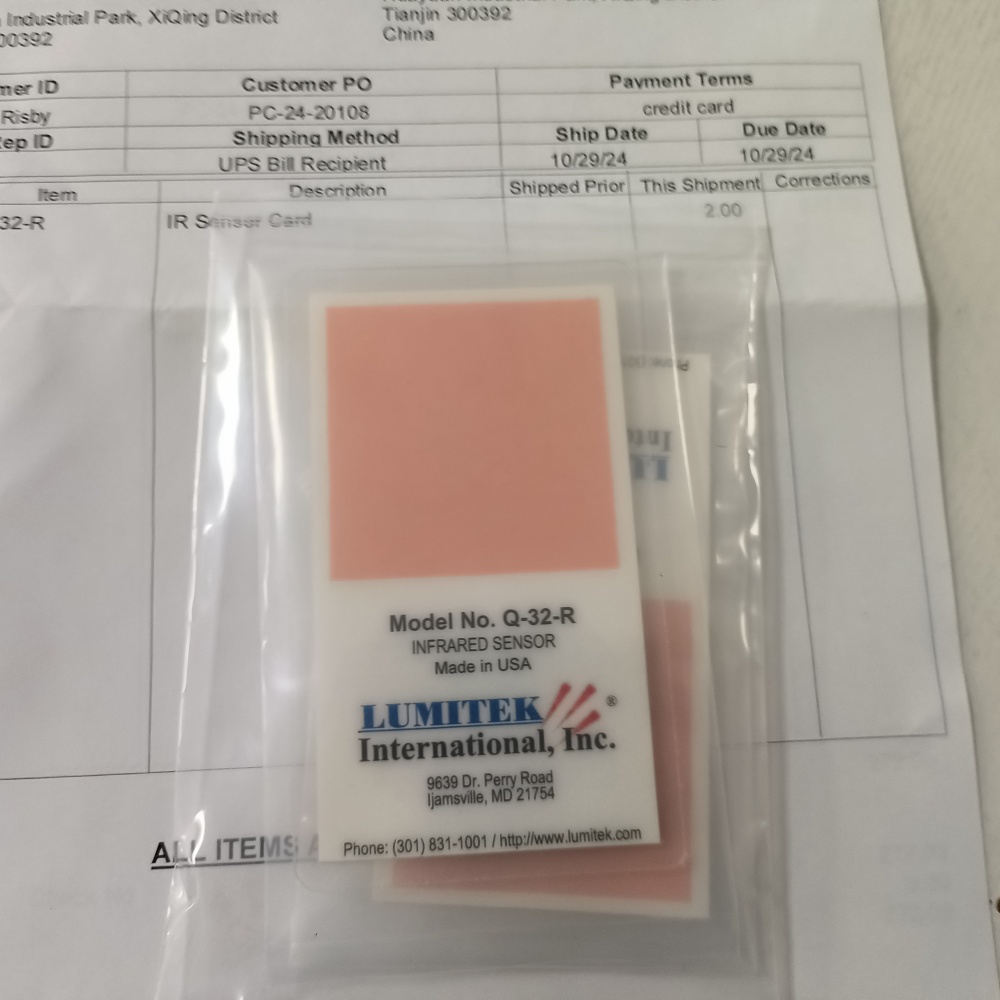

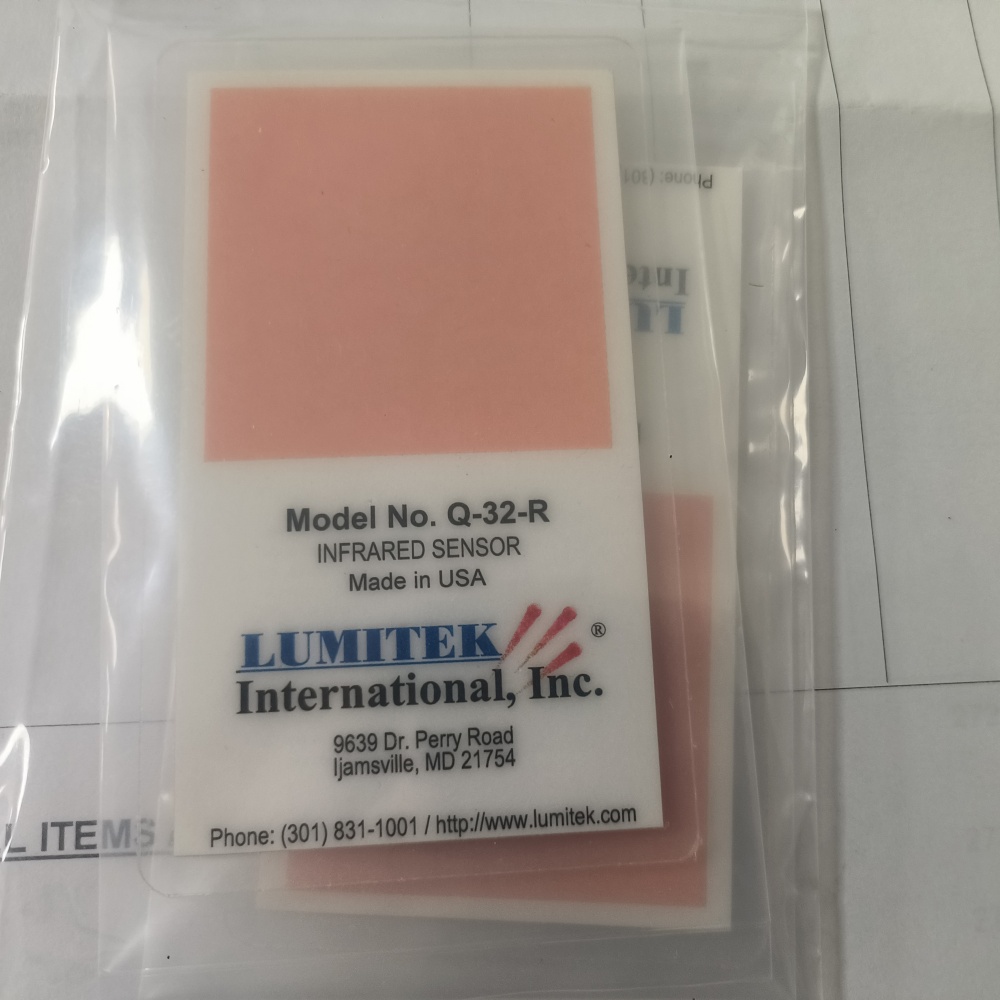

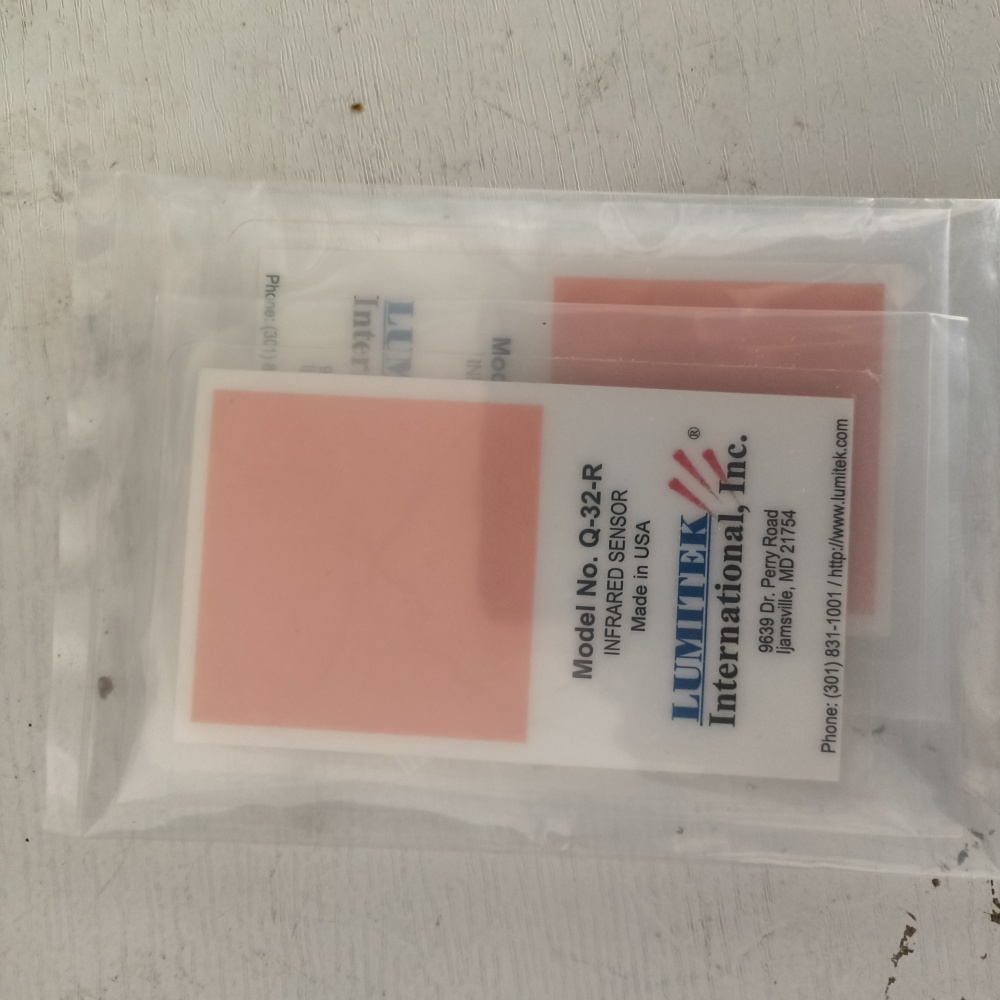

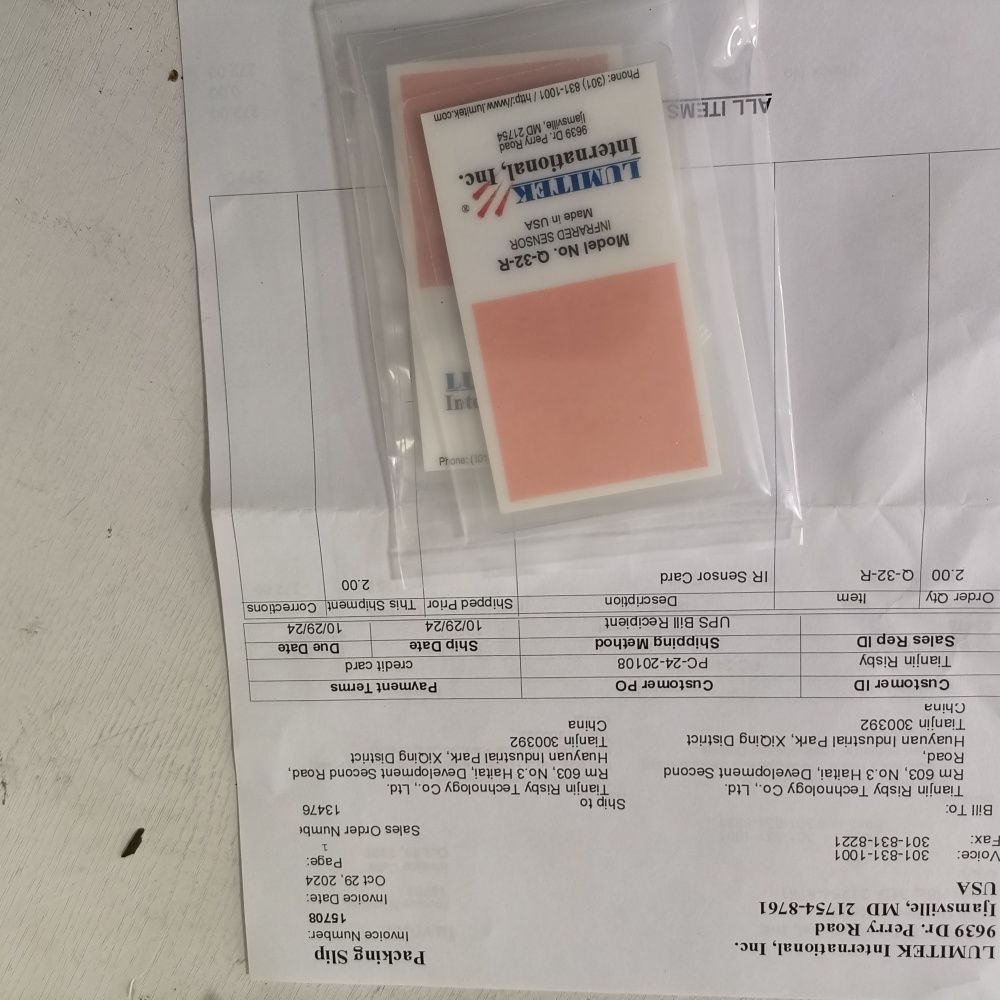

Lumitek主要型号：红外显示卡 2”x 2“尺寸 R系列 (反射式)

Q-11-R

Q-16-R

Q-32-R

Q-42-R

L-IR-R

U-21-R

反射式的红外显示卡是常用的基本型号。 荧光体涂层被封装在透明塑料中，可用于各种近红外探测和成像应用。可以提供各种荧光体材质，总尺寸2.5″x 4″，有效区域 2″x2″

红外显示卡 2”x 2“尺寸 T系列 (透射式)

Q-11-T

Q-16-T

Q-32-T

Q-42-T

L-IR-T

U-21-T

透射式的红外显示卡是常用的基本型号。 荧光体涂层被封装在透明塑料中，可用于各种近红外探测和成像应用。可以提供各种荧光体材质，总尺寸2.5″x 4″，有效区域 2″x2″

红外显示卡 3/4”x 3/4“尺寸 R系列 (反射式)

Q-11-R-Stick

Q-16-R-Stick

Q-32-R-Stick

Q-42-R-Stick

L-IR-R-Stick

U-21-R-Stick

反射式的红外显示卡是常用的基本型号。 荧光体涂层被封装在透明塑料中，可用于各种近红外探测和成像应用。可以提供各种荧光体材质，有效区域0.75″x0.75″



红外显示卡 3/4”x 3/4“尺寸 T系列 (透射式)

Q-11-T-Stick

Q-16-T-Stick

Q-32-T-Stick

Q-42-T-Stick

L-IR-T-Stick

U-21-T-Stick

透射式的红外显示卡是常用的基本型号。 荧光体涂层被封装在透明塑料中，可用于各种近红外探测和成像应用。可以提供各种荧光体材质，有效区域0.75″x0.75″

红外显示卡 4”x 5“尺寸 R系列 (反射式)

Q-11-R45

Q-16-R45

Q-32-R45

Q-42-R45

L-IR-R45

U-21-R45

反射式的红外显示卡是常用的基本型号。 荧光体涂层被封装在透明塑料中，可用于各种近红外探测和成像应用。可以提供各种荧光体材质，有效区域 4”x 5“

红外显示卡 4”x 5“尺寸 T系列 (透射式)

Q-11-T45

Q-16-T45

Q-32-T45

Q-42-T45

L-IR-T45

U-21-T45

透射式的红外显示卡是常用的基本型号。 荧光体涂层被封装在透明塑料中，可用于各种近红外探测和成像应用。可以提供各种荧光体材质，有效区域 4”x 5”

用于光束准直的硬板式红外显示卡


硬板式红外显示卡 2”x 2“尺寸AP-R系列 (反射式)

Q-11-AP-R

Q-16-AP-R

Q-32- AP-R

Q-42- AP-R

L-IR- AP-R

U-21- AP-R

这种反射式的红外显示卡具有1/8″
厚度的刚性聚碳酸酯基材。 可以提供各种荧光体材质，总尺寸2″ x 4″，有效区域 2″x2″，并且带有十字AP刻度线图案。它们可以被夹紧，钻孔，螺栓，或以其他方式固定在各种装置上，用于**安装。都有2毫米间隔的刻度线。可以提供各种荧光体材质。



硬板式红外显示卡 2”x 2“尺寸CC-R系列 (反射式)

Q-11-CC-R

Q-16-CC-R

Q-32- CC-R

Q-42- CC-R

L-IR- AP-R

U-21- AP-R

这种反射式的红外显示卡具有1/8″
厚度的刚性聚碳酸酯基材。 可以提供各种荧光体材质，总尺寸2″ x 4″，有效区域 2″x2″，并且带有同心圆CC图案。它们可以被夹紧，钻孔，螺栓，或以其他方式固定在各种装置上，用于**安装。都有2毫米间隔的刻度线。可以提供各种荧光体材质。


硬板式红外显示卡 2”x 2“尺寸AP-T系列 (透射式)

Q-11-AP-T

Q-16-AP-T

Q-32- AP-T

Q-42- AP-T

L-IR- AP-T

U-21- AP-T

这种透射式的红外显示卡具有1/8″
厚度的刚性聚碳酸酯基材。 可以提供各种荧光体材质，总尺寸2″ x 4″，有效区域 2″x2″，并且带有十字AP刻度线图案。它们可以被夹紧，钻孔，螺栓，或以其他方式固定在各种装置上。都有2毫米间隔的刻度线。可以提供各种荧光体材质。

硬板式红外显示卡 2”x 2“尺寸CC-T系列 (透射式)

Q-11-CC-T

Q-16-CC-T

Q-32- CC-T

Q-42- CC-T

L-IR- AP-T

U-21- AP-T

这种透射式的红外显示卡具有1/8″
厚度的刚性聚碳酸酯基材。 可以提供各种荧光体材质，总尺寸2″ x 4″，有效区域 2″x2″，并且带有同心圆CC图案。它们可以被夹紧，钻孔，螺栓，或以其他方式固定在各种装置上。都有2毫米间隔的刻度线。可以提供各种荧光体材质。
光学玻璃红外显示片

Q-11-IRSCR-27

Q-16-IRSCR-27

Q-32-IRSCR-27

Q-42-IRSCR-27

L-IR-IRSCR-27

U-21-IRSCR-27

27mm直径光学玻璃，可以配合任一种荧光体涂层，贴在玻璃的一侧。来自激光或者LED的IR红外辐射可以在红外显示片的任一侧进行观察。

背贴式红外显示片2″x2″尺寸

ADQ-11-2×2

ADQ-16-2×2

ADQ-32-2×2

ADQ-42-2×2

ADL-IR-2×2

ADU-21-2×2

薄的，柔性的红外显示片可以被切割成任何期望的尺寸，并通过剥离保护性背贴并黏贴到大多数表面上。荧光体涂层位于透明聚酯薄膜上，背面涂有薄膜粘合剂。这个红外显示片不是层压的。红外显示片在黏贴到反射材料时具有大的红外灵敏度， 也可以应用于从两侧观察的透明材料。可以选择任一种荧光体涂层。也可以定制尺寸。



背贴式红外显示片4″x4″尺寸

ADQ-11-4×4

ADQ-16-4×4

ADQ-32-4×4

ADQ-42-4×4

ADL-IR-4×4

ADU-21-4×4

薄的，柔性的红外显示片可以被切割成任何期望的尺寸，并通过剥离保护性背贴并黏贴到大多数表面上。荧光体涂层位于透明聚酯薄膜上，背面涂有薄膜粘合剂。这个红外显示片不是层压的。红外显示片在黏贴到反射材料时具有大的红外灵敏度， 也可以应用于从两侧观察的透明材料。可以选择任一种荧光体涂层。也可以定制尺寸。


背贴式红外显示片8″x10″尺寸

ADQ-11-8×10

ADQ-16-8×10

ADQ-32-8×10

ADQ-42-8×10

ADL-IR-8×10

ADU-21-8×10

薄的，柔性的红外显示片可以被切割成任何期望的尺寸，并通过剥离保护性背贴并黏贴到大多数表面上。荧光体涂层位于透明聚酯薄膜上，背面涂有薄膜粘合剂。这个红外显示片不是层压的。红外显示片在黏贴到反射材料时具有大的红外灵敏度， 也可以应用于从两侧观察的透明材料。可以选择任一种荧光体涂层。也可以定制尺寸。





其中主要的产品型号有：Q-11-R、Q-16-R、Q-32-R、Q-42-R、L-IR-R、U-21-R、Q-11-T、Q-16-T、Q-32-T、Q-42-T、U-21-T、Q-11-R-Stick、Q-16-R-Stick、Q-32-R-Stick、Q-42-R-Stick、L-IR-R-Stick、
U-21-R-Stick、Q-11-T-Stick、Q-16-T-Stick、Q-32-T-Stick、Q-42-T-Stick、L-IR-T-Stick、U-21-T-Stick、Q-11-R45、Q-16-R45、Q-32-R45、Q-42-R45、L-IR-R45、U-21-R45、Q-11-T45、Q-16-T45、Q-32-T45、Q-42-T45、L-IR-T45、U-21-T45、Q11-CCR、Q16-CCR、Q32-CCR、Q42-CCR、LIR-CCR、U21-CCR、Q11 CCT、Q16 CCT、Q32 CCT、Q42 CCT、LIR CCT、U21 CCT、Q11-APR、Q16-APR、Q32-APR、Q42-APR、LIR-APR、U21-APR、Q11-APT、Q16-APT、Q32-APT、Q42-APT、LIR-APT、U21-APT、Q11IRSCR27、Q16IRSCR27、Q32IRSCR27、Q42IRSCR27、LIR IRSCR27、U21 IRSCR27、ADQ-11-2x2、ADQ-16-2x2、ADQ-32-2x2、ADQ-42-2x2、ADL-IR-2x2、ADU-21-2x2、ADQ-11-4x4、ADQ-16-4x4、ADQ-32-4x4、ADQ-42-4x4、ADL-IR-4x4、ADU-21-4x4、ADQ-11-8x10、ADQ-16-8x10、ADQ-32-8x10、ADQ-42-8x10、ADL-IR-8x10、ADU-21-8x10等。
