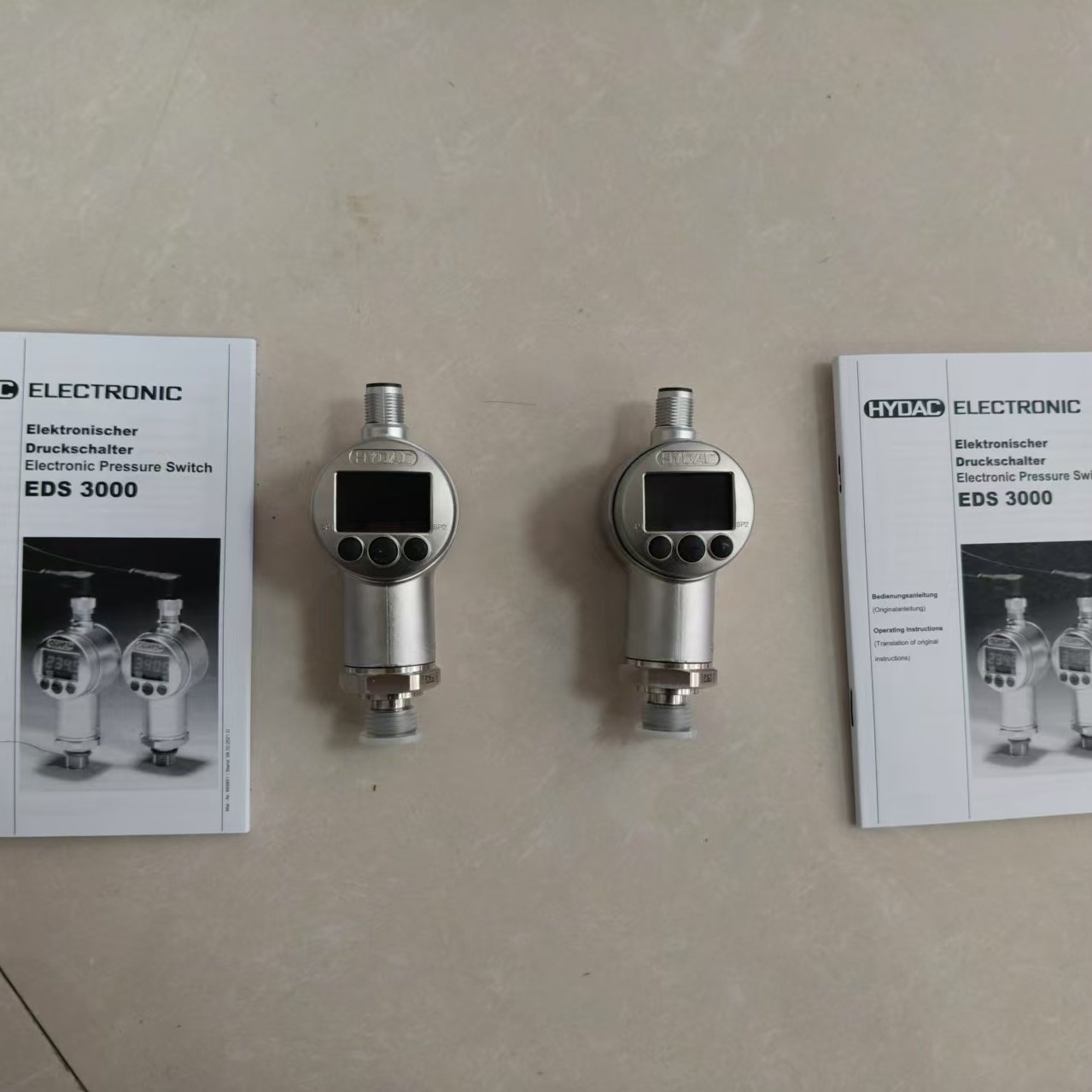

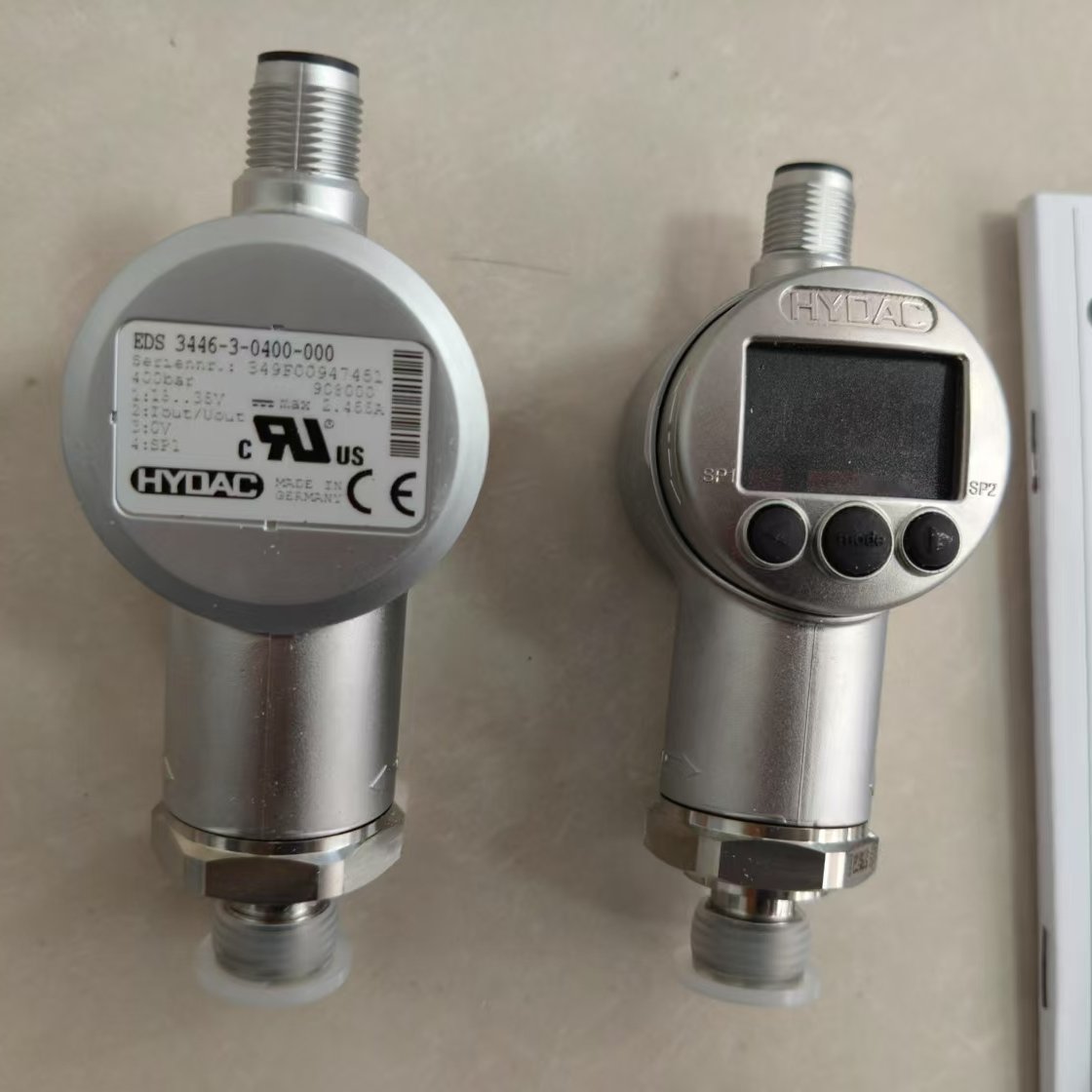

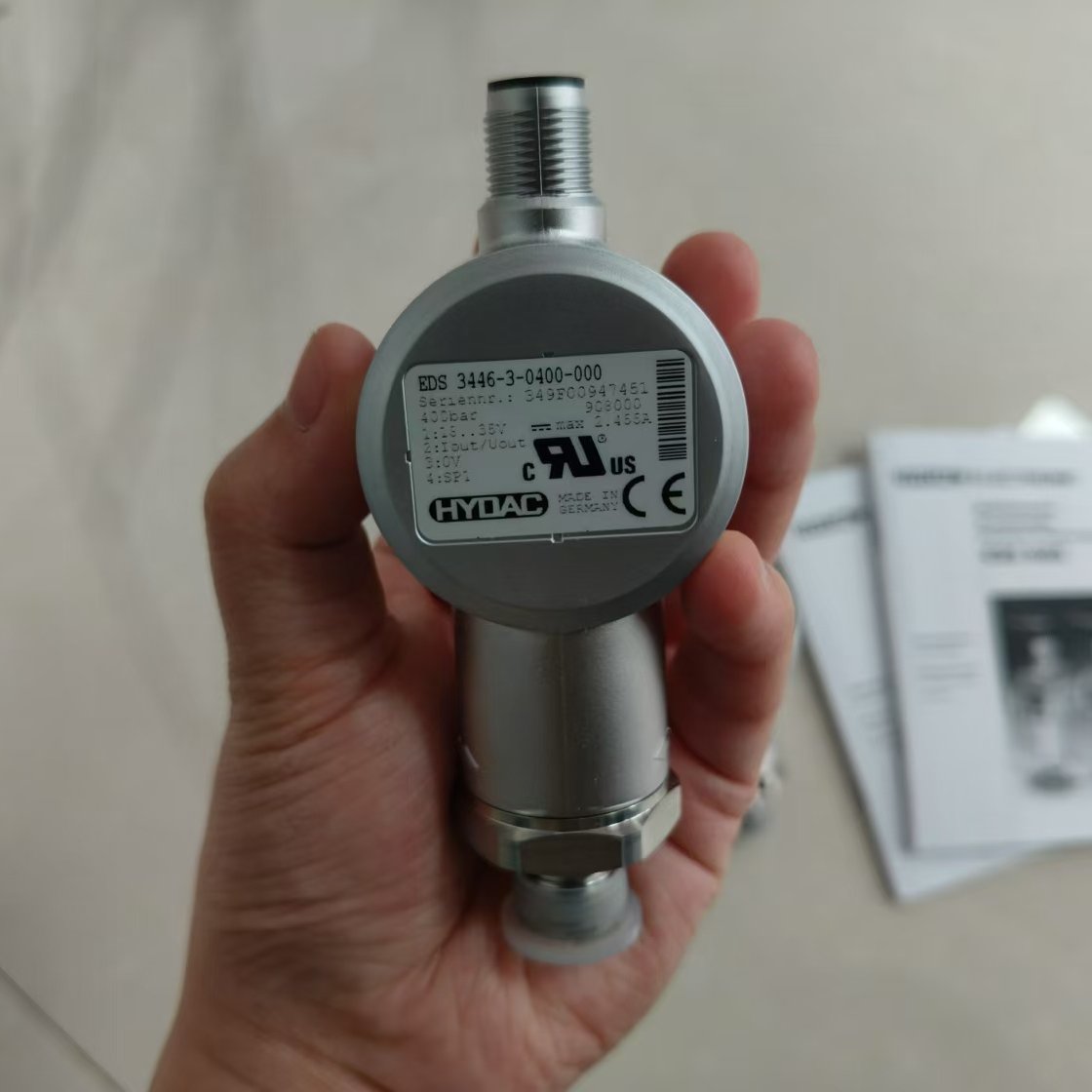

HYDAC 压力传感器 EDS 3446-3-0400-000 产品详解

HYDAC 压力传感器 EDS 3446-3-0400-000 搭载基于不锈钢膜片的薄膜应变片测量单元，凭借先进传感技术确保精准测量。该传感器版本多样，部分型号配备单或双开关输出，用户还可按需选配可切换模拟输出信号（4 - 20 mA 或 0 - 10 V），灵活适配不同应用场景。

独特设计优势

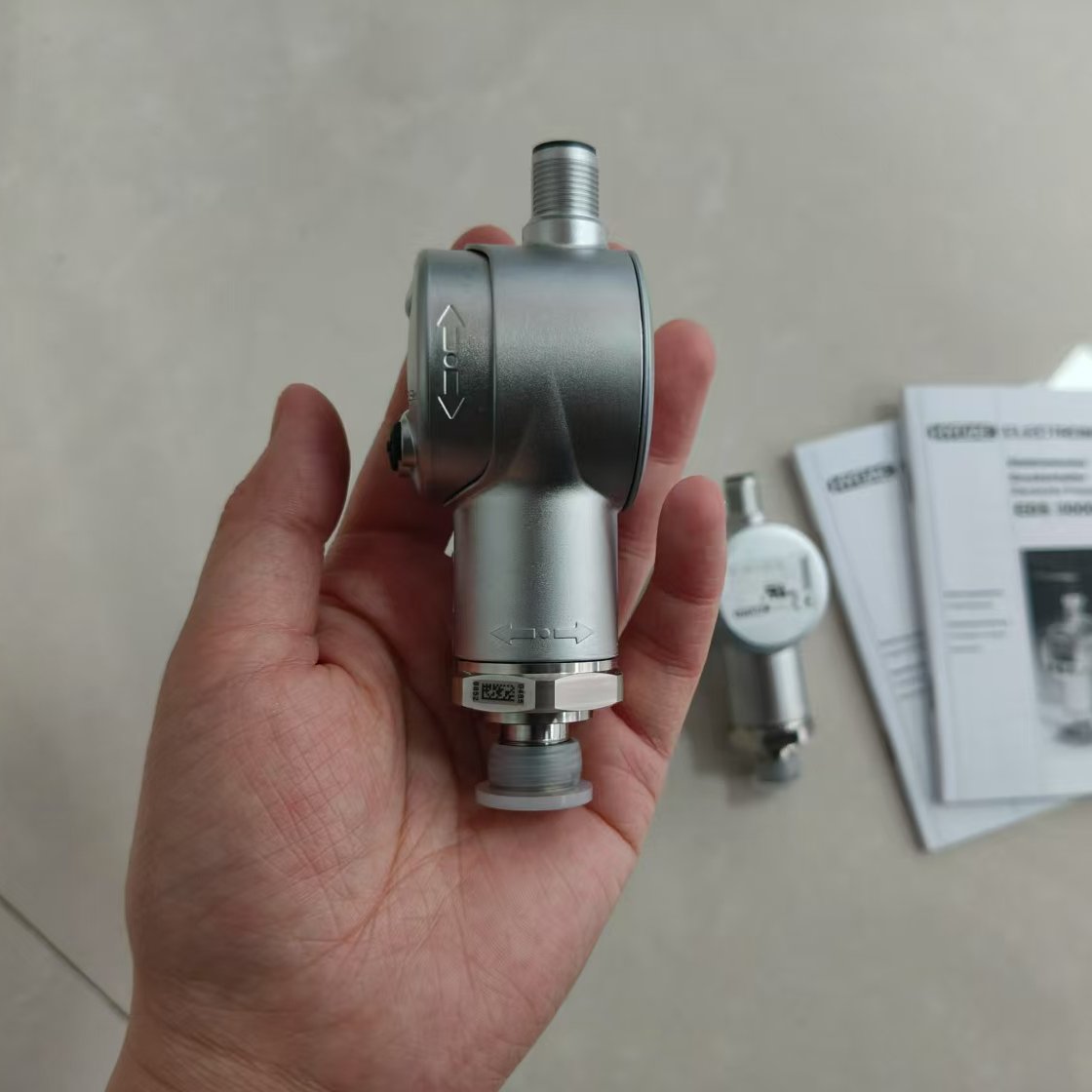

EDS 3400 系列创新采用可双平面移动的显示屏设计，无需额外机械适配器，便能轻松安装于各类位置，并将显示屏调整至*佳视角，提升了使用便利性与安装灵活.

该系列拥有众多衍生型号，如 EDS3446-1-0100-000、EDS3446-2-0040-000 等，同时涵盖具备 IO-Link 通信接口的 EDS 3400 with IO-Link Interface 子系列，支持设备与控制系统双向通信，实现参数配置及过程、服务数据的周期性传输。

产品广泛应用于机床加工、搬运装配自动化、内部物流管理、包装生产等多个工业领域，为各类设备的压力监测与控制提供可靠支持。

参数类别	具体参数
测量范围	提供 1000、3000、6000、9000 psi 四种规格选择
输出配置	1 个 PNP 晶体管开关输出，1 个通用输出（可配置为 PNP 晶体管开关输出或 4 - 20 mA、0 - 10 V 模拟输出）
测量精度	精度≤±0.5% FS（B.F.S.L.），重复性≤±0.25% FS max
连接方式	机械连接采用 9/16 - 18 UNF 2A（SAE 6 male）标准，电气接口为 M12x1 四针连接器
环境适应性	工作温度范围 - 13~+176°F（符合 UL 标准时为 - 13~+140°F），防护等级达 IP67，可抵御恶劣环境

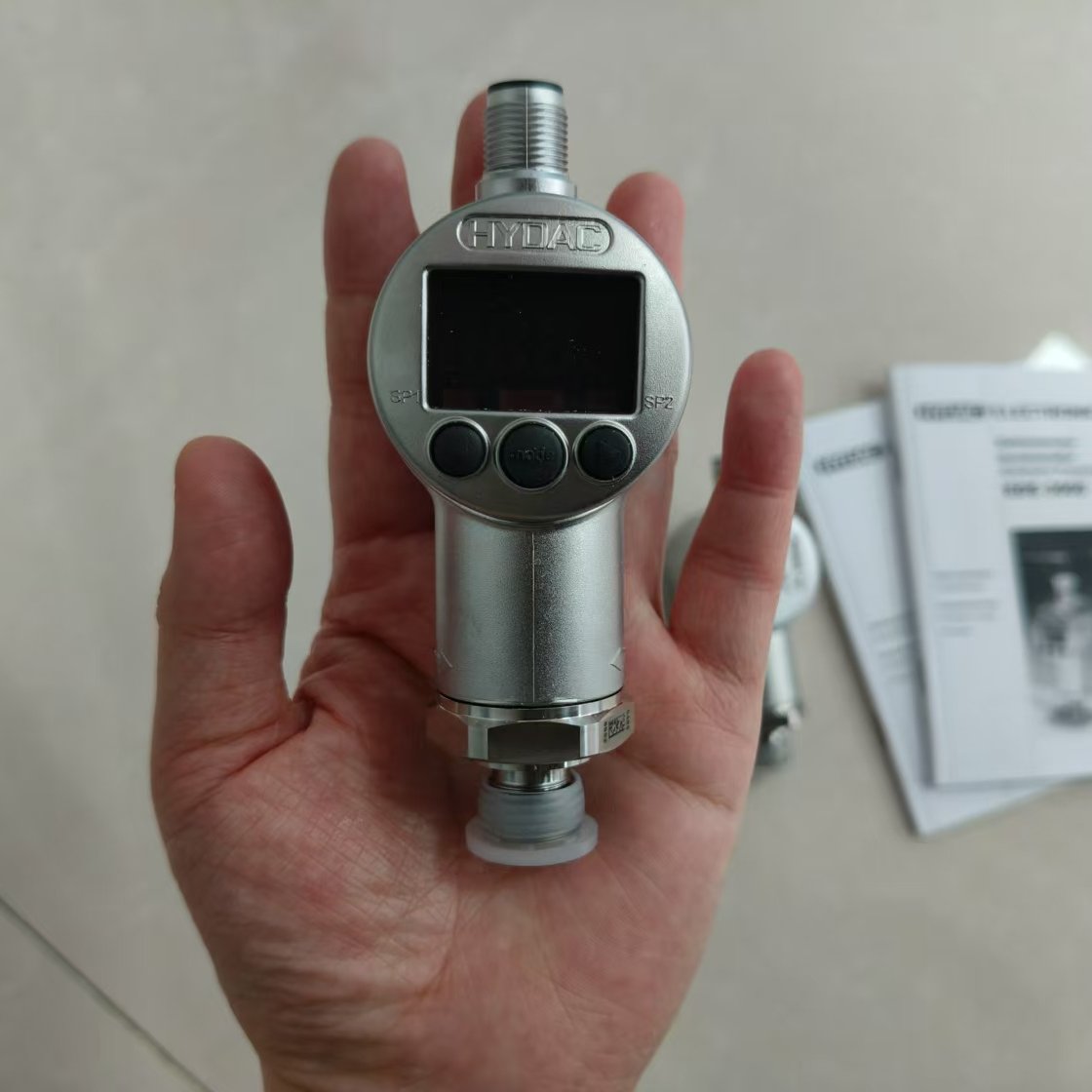

便捷显示操作：配备 4 位 LED 数字显示屏，支持双轴旋转调节，确保在不同安装角度下均可获得清晰可视视角。
灵活参数设置：开关输出支持开关点功能与窗口功能切换，可选择常闭（N/C）或常开（N/O）开关方向，并可在 0.00 - 99.99 秒范围内调节开关延迟。
多重安全防护：内置过压、过载及短路保护机制，有效保障设备运行安全与使用寿命。

以 EDS 34X6 - F31 - XXXX - 400 为例，型号代码各部分分别对应产品系列、接口类型、压力范围及修改号等关键信息，便于用户快速识别产品特性。

为满足多样化应用需求，官方提供电气连接器、机械适配器、防溅罩、壁挂夹等丰富配件，具体规格及使用说明可参考附件手册。
