力士乐 REXROTH 液压阀 DBW10B2 系列：高性能压力控制解决方案

德国力士乐 REXROTH 作为液压技术领域品牌，其 DBW10B2 系列液压阀凭借先进的设计与卓越性能，在工业应用中占据重要地位。该系列产品以精准的压力控制和可靠的稳定性，满足多样化工业场景需求。

一、型号解析与核心参数

以 DBW10B2-5X/315-6EG24N9K4 为例：

• 型号构成：
  • DBW：代表带方向滑阀的先导式溢流阀，支持电磁驱动卸载功能；
  • 10：对应尺寸为 NG10，底板安装时*大流量达 250L/min，质量 4.05kg（DBW 型）；
  • B2：调整类型为 “套筒带六角和保护帽”（代码 2），不适用 “C” 和 “T” 版本；
  • 5X：组件系列 5X，确保安装和连接尺寸的一致性；
  • 315：设定压力等级为 315bar，*大工作压力可达 350bar；
  • 6EG24N9K4：6E 表示方向滑阀；G24 为直流 24V 电压；N9 意味着带隐藏手动 override（标准配置）；K4 指 3 极连接器（2+PE），符合 EN 175301-803，配套连接器需单独订购。

二、核心功能与特性

• 双重压力控制：兼具传统溢流阀的压力保护功能，可限制系统压力不超过设定值；同时具备电磁卸载功能，通过方向阀实现压力快速释放，适用于动态压力控制场景。
• 开关冲击阻尼（DBW 型专属）：通过在先导阀和方向阀之间安装阻尼阀，延迟开口，有效减少压力峰值与噪音，保障系统稳定性。
• 便捷安装设计：采用底板安装方式，油口布局符合 ISO 6264 标准；默认密封材料为 NBR，若需 FKM 密封材料，可标记 “V” 定制。

三、技术参数与规格

• 液压性能：端口 P/X *大工作压力 350bar，端口 T *大背压 315bar（DBW 型）；液压油适用温度范围 - 20…+50°C（NBR 密封），粘度范围 10…800mm²/s。
• 电气合规：通过 CE 认证（低电压指令 2014/35/EU）、UKCA 认证（电气设备安全法规 SI 2016/1101），适用于电压 > 50VAC 或 > 75VDC 场景。
• 尺寸与安装：底板安装尺寸（DBW 10）长度 L1=91mm，连接端口尺寸 G1/2，安装孔规格 M12×50，扭矩要求 75Nm；环境温度适用范围 - 20…+50°C（NBR 密封），需确保液压油燃点比*高表面温度高 50K。

四、广泛应用场景

• 工业液压系统：作为安全阀防止系统过载，通过电磁卸载实现 “高压工作 + 低压待机” 节能模式，支持多压力切换满足机床等设备不同加工阶段需求。
• 自动化生产线与机械装备：为机床夹紧装置、注塑机合模注塑、压力机成型等提供稳定压力控制，保障生产精度与效率。
• 工程机械与移动液压：适用于起重机、拖拉机等设备的液压系统，在振动、复杂环境下保持可靠压力控制。
• 特殊高压场景：如液压试验台安全保护、船舶甲板机械压力控制，满足特殊行业严苛要求。

五、DB/DBW 系列拓展

• 产品家族：DB（无方向阀）和 DBW（带方向阀）型先导式溢流阀，尺寸覆盖 NG10 至 NG32，组件系列 5X；DB 型仅具备压力限制功能，DBW 型增加电磁驱动卸载，部分型号可选开关冲击阻尼、腐蚀保护设计，支持底板或螺纹连接。
• 核心性能：*大工作压力 350bar，*大流量 650L/min（NG32 底板安装）；通过 CE、UKCA 认证，部分型号含 UR 标记（UL 906）。
• 订购规则：12 位代码涵盖类型、尺寸、连接、调整、压力、电气等关键信息；方向阀可选无、滑阀、座阀；压力等级包括 50、100、200、315、350bar；电气连接支持直流 24V、交流 230V 等。

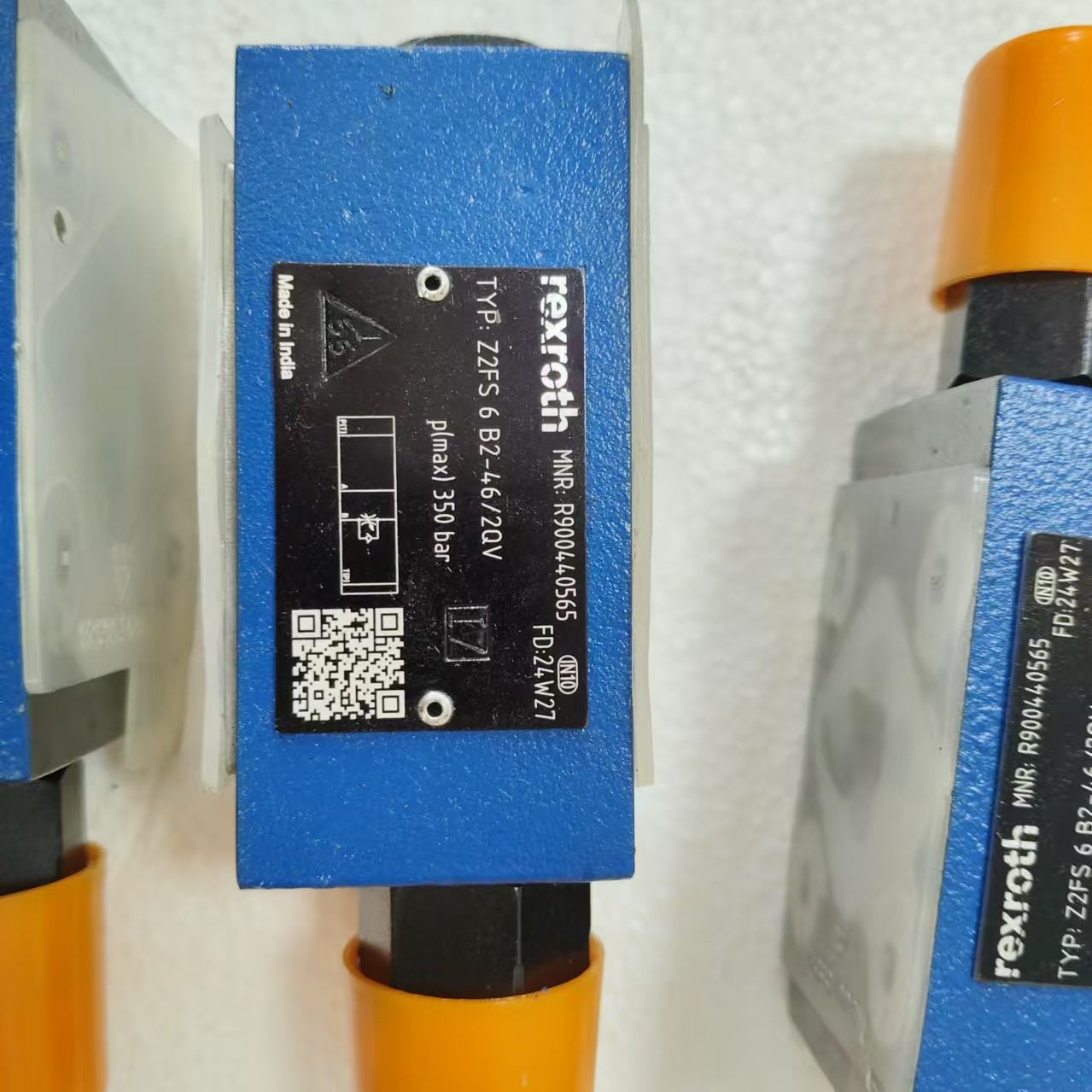

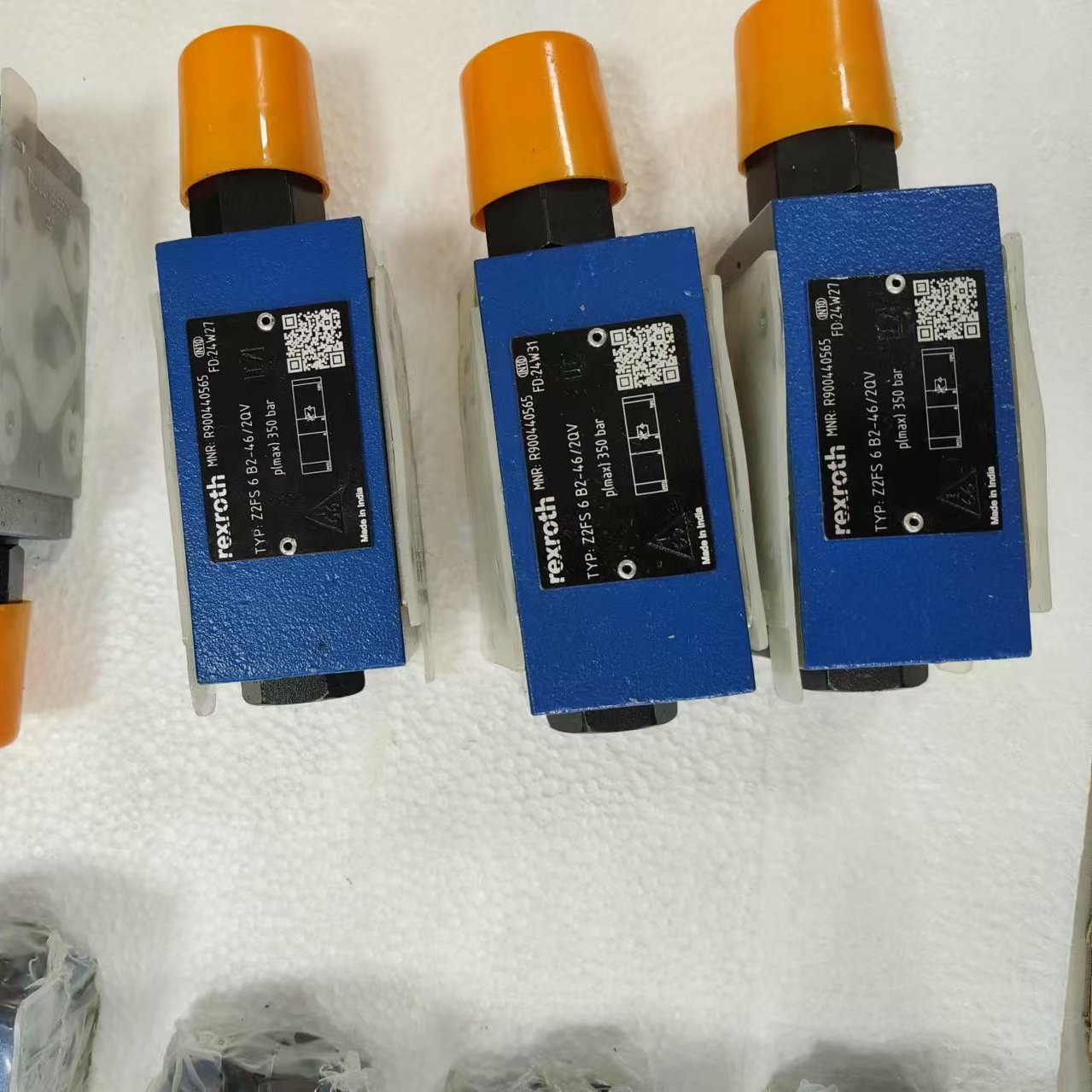

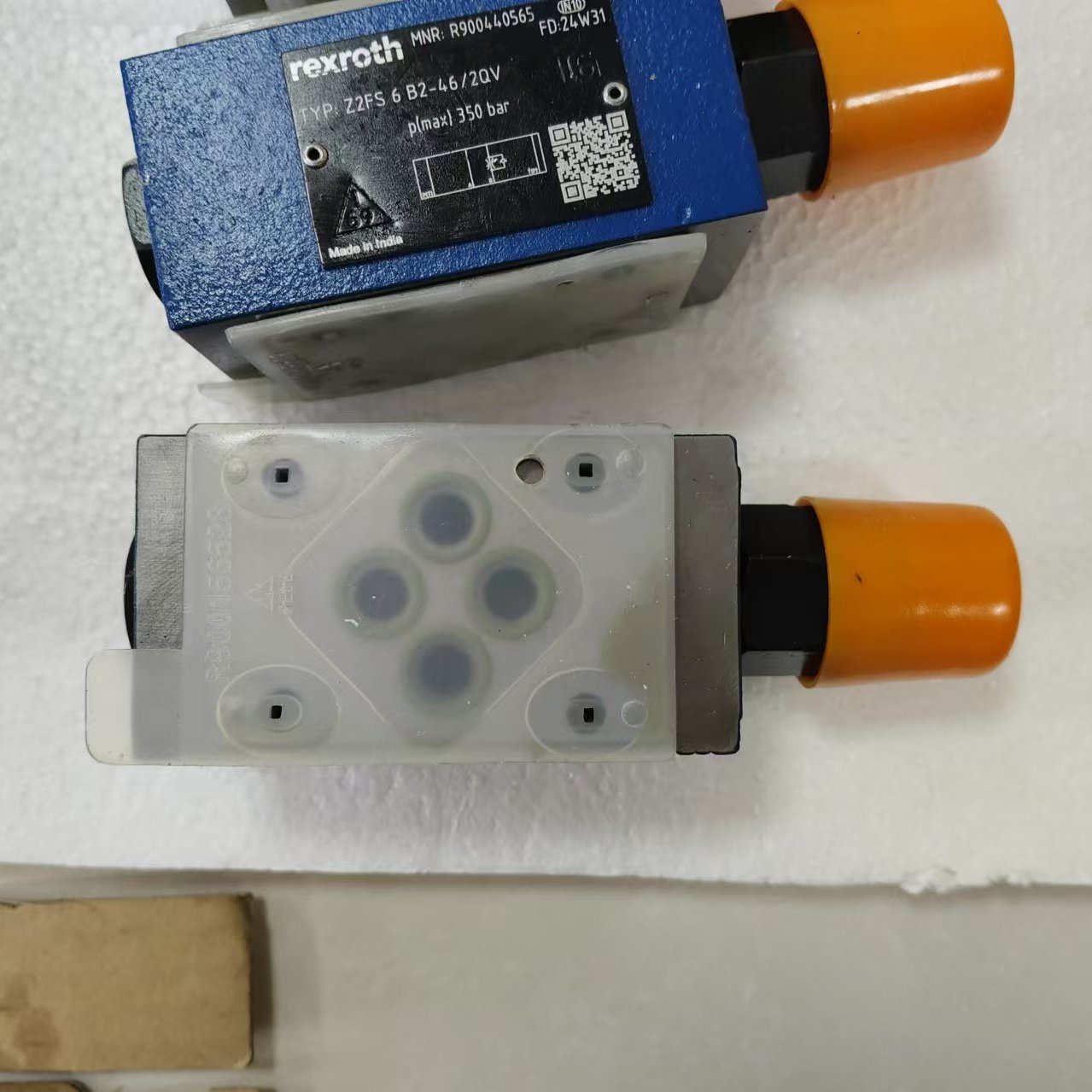

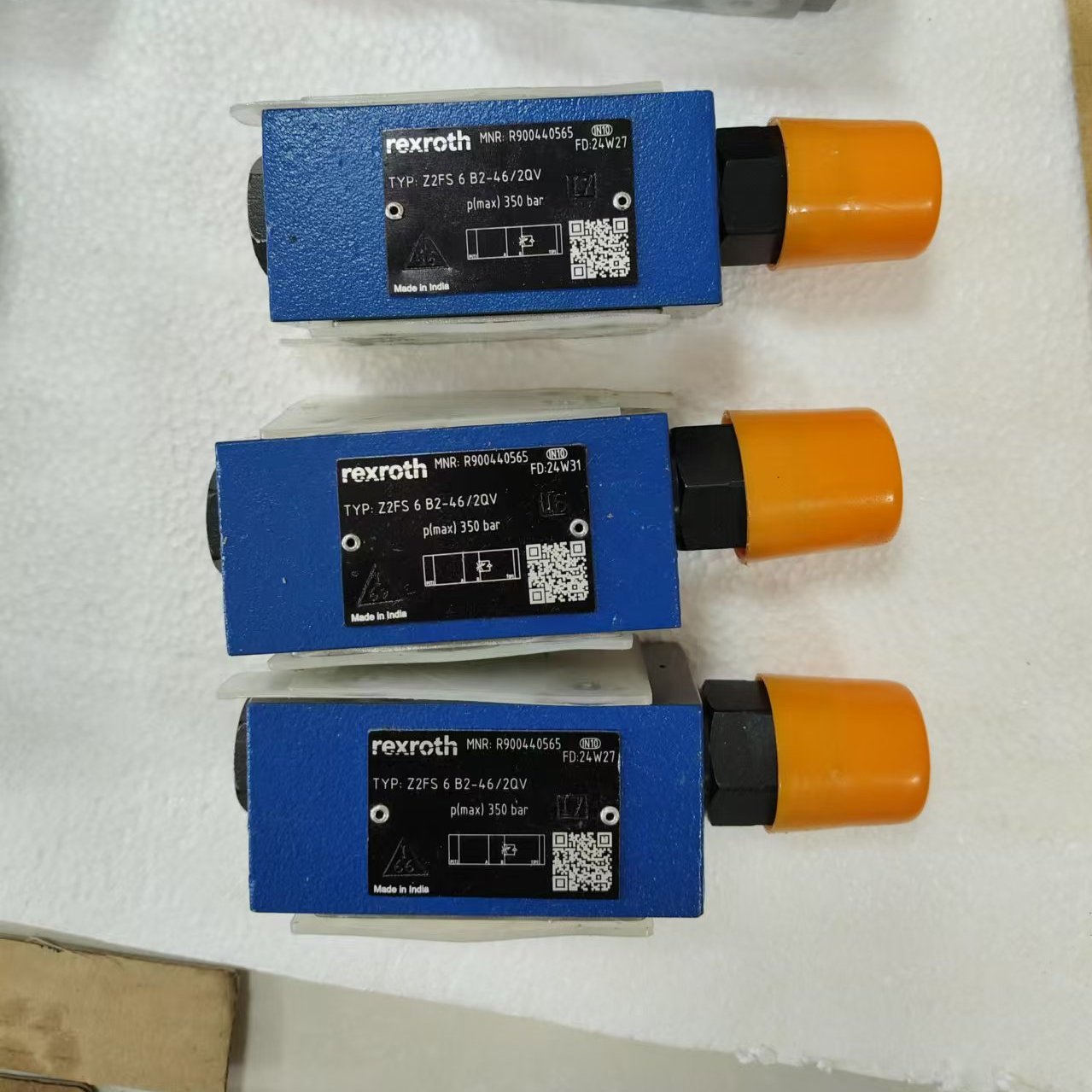

• 常用型号：包含 DB10-5X 系列、DBW10B2-5X 系列等众多型号，以及 Z2FS6、ZDR6DP2 等相关配套型号 ，满足不同工况需求。

力士乐 REXROTH 液压阀 DBW10B2 系列凭借其优异的性能、可靠的质量和广泛的适用性，成为机械制造、汽车工业、冶金加工等多行业液压系统的理想选择，持续为工业生产的高效运行提供坚实保障。
