产品信息

森萨塔科技

H25 系列增量式编码器

简介

H25 是 BEI Sensors 产品线的旗舰产品，专为工业市场全新设计。它具备 EMI 屏蔽、高精度滚珠轴承以及关键部件匹配的热系数等特性。配备轴封时，编码器防护等级可达 IP66。

特性

宽工作温度范围
坚固密封结构，长寿命运行
行业标准接口，易于安装
全面电气保护，减少因接线错误导致的损坏
高抗噪能力，尤其适用于电气噪声大的自动化环境
部分配置可在 1-3 天内发货（“快速编码器” 选项）

应用领域

机器控制 - 速度和位置控制
从木材采伐到成品木材加工
油井测井 - 电缆测井和连续油管
农业设备 - 中心点灌溉、播种、收割
卷材加工控制 - 张力控制、分切机、飞剪
食品加工 - 检测站、 conveyor 控制

技术规格

机械参数

轴径	标准 3/8”（特殊可选 1/4”）
轴平面	3/8” 轴：0.75 长 X 0.03” 深；1/4” 轴：0.75 X 0.02” 深
轴负载	3/8” 轴：轴向大 40 磅，径向大 35 磅
轴跳动	中点处 0.0005 T.I.R.（无论轴径）
25°C 启动扭矩	无轴封：大 1.0 英寸 - 盎司；带轴封：大 2.5 英寸 - 盎司
轴承	高精度滚珠轴承，材质：铬钢；标准带防尘盖，可选密封轴承
轴材料	不锈钢
轴承座	压铸铝，带防护涂层
端盖	压铸铝，带防护涂层
轴承寿命	额定负载下 2 X 10⁸ 转（2500 RPM 时 1300 小时）；10% 额定负载下 1 X 10¹⁰ 转（2500 RPM 时 67,000 小时）
*大转速	标称 10,000 RPM，1/2” 轴时 8000 RPM（见下文频率响应）
转动惯量	4.1 X 10⁻⁴ 盎司 - 英寸 - 秒 ²
重量	典型 13 盎司

电气参数

编码方式	增量式
输出格式	正交两相输出，A 相领先 B 相（逆时针），半周期索引 Z 相，与负 B 相门控；其他输出格式请咨询工厂
每转脉冲数 (CPR)	2 至 80,000（见表 2）
电源电压	5 至 28 VDC ±5%
电流需求	典型 100 mA + 输出负载，*大 250 mA
电压 / 输出类型	15/V：线路驱动器，5–15 VDC 输入，输出 = 输入电压 28/V：线路驱动器，5–28 VDC 输入，输出 = 输入电压 28/5：线路驱动器，5–28 VDC 输入，输出 = 5 VDC 28/O：集电极开路，5–28 VDC 输入，OC 输出
保护等级	反向、过压和线路驱动器输出保护二极管
频率响应	300 kHz

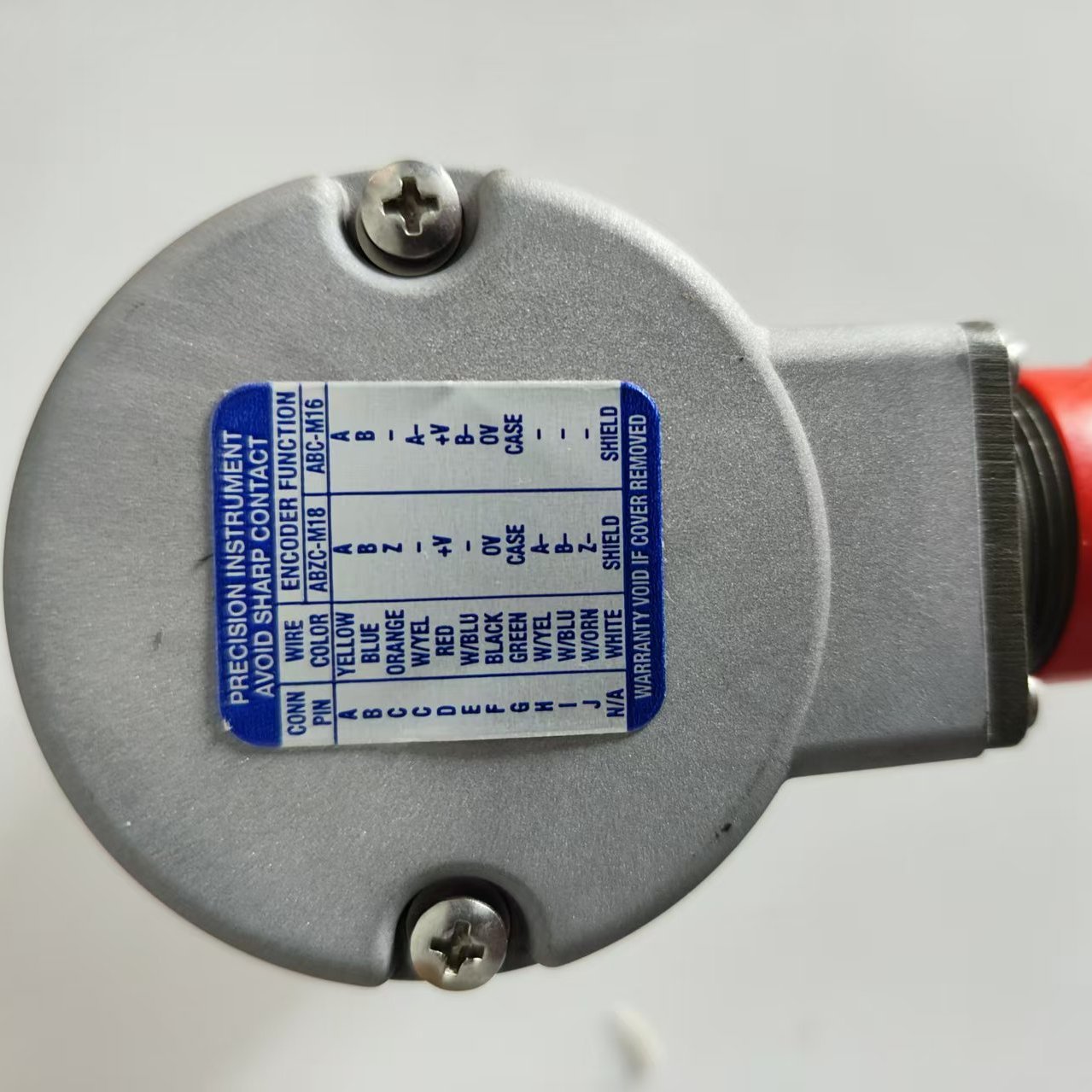

输出端子	见表 1

环境参数

防护等级	带轴封（MS 连接器）或电缆密封套（电缆终端）时 IP66
温度	标准工作温度 -40°C 至 +85°C；可选 -40°C 至 +100°C（咨询工厂）储存温度 -40°C 至 +100°C
冲击	100 g’s，持续 5 毫秒
振动	50 至 2000 Hz @ 30grms
湿度	98% 相对湿度，无冷凝

关于我们

天津瑞思拜科技有限公司（Tianjin Risby Technology Co.,Ltd）是一家从事工业设备、自动化产品，仪器仪表等进口工业品服务商，提供过程控制技术咨询，工业自动化集成设计与改造，成套设备与技术引进等工业技术应用及产品供应服务。产品广泛应用于能源化工、汽车制造、冶金、石油、航空航天、电力、电子、食品饮料、制药、注塑、橡胶、医疗等行业。瑞思拜与欧美众多厂家达成战略合作，为中国制造业赋能，提供一个以工业品为依托，集售前选型，产品销售，技术服务，安装调试，售后服务于一体的平台。
我们是德国 RVT SYSTEME搅拌器、德国 DOSTMANN 温湿度测量仪、英国 LEO BODNAR 视频信号测试仪、英国 LEVEL DEVELOPMENTS 倾角仪、德国 NEDO 激光测量仪、比利时 AGFA等多家产品的合作代理商。
欢迎致电，期待与您的合作！

品牌：	BEI

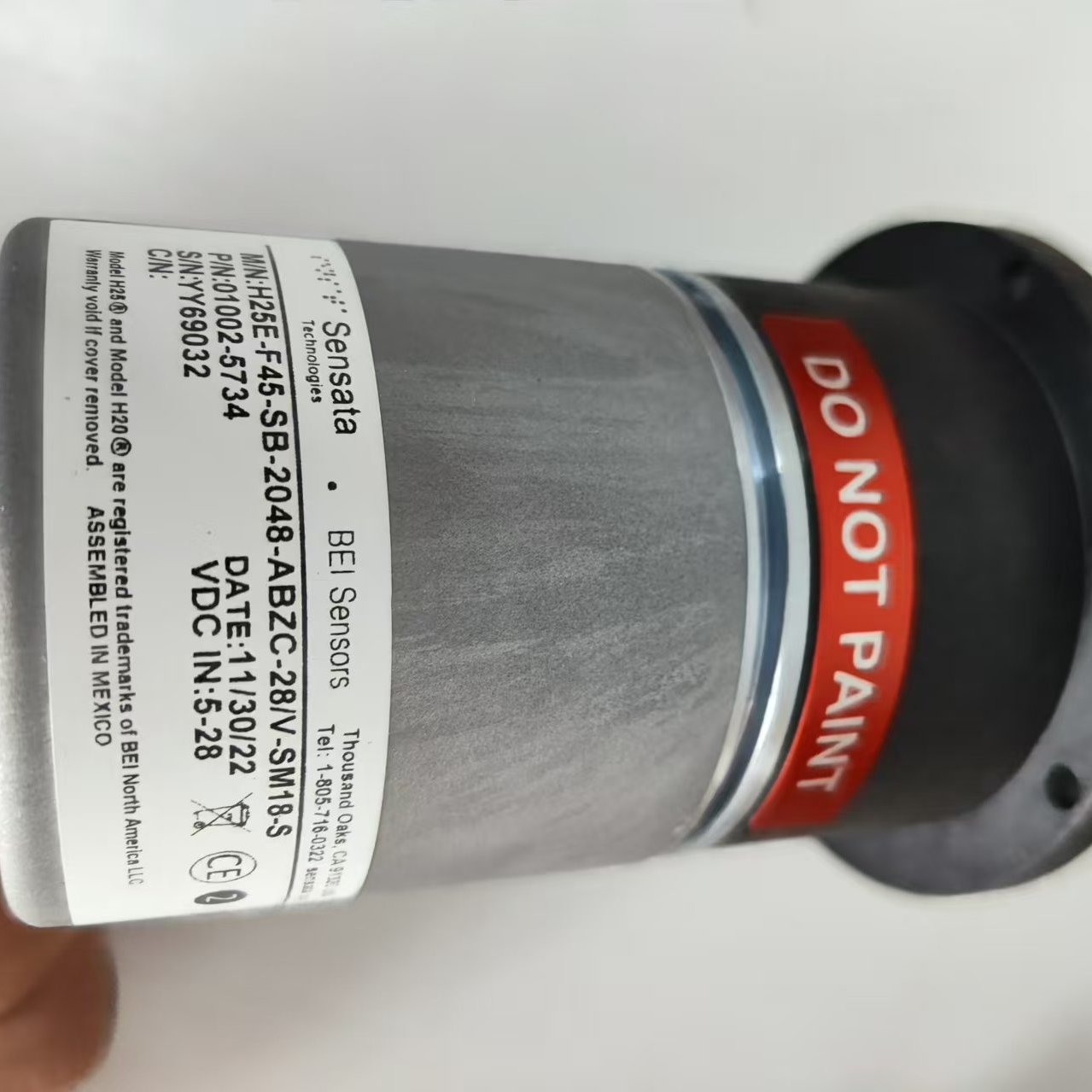

型号：	H25E-F45-SB-2048-ABZC-28/V-SM18-S
类型：	工业编码器
读出方式：	---
工作原理：	---
适用范围：	工业
