产品参数
以下是型号
3385-48-50RW43321 的相关内容

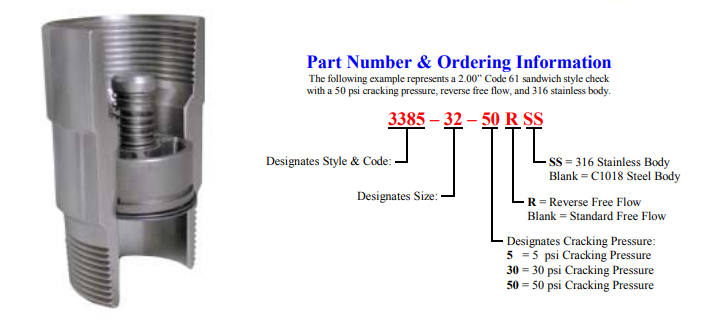

型号结构解析
| 部分 |
含义 |
文档依据段落 |
| 3385 |
产品系列：Code 61 三明治式止回阀 |
|
| 48 |
法兰尺寸：3.00 英寸（对应 Part No. 3385-48-***） |
|
| 50 |
开启压力：50 PSI |
|
| R |
流动特性：反向自由流动（Reverse Free Flow） |
|
| W43321 |
特殊选项：文档未明确说明（可能为材料或定制代码，需联系厂家确认） |
- |
技术参数详情
1. 基础规格
- 类型：Code 61 三明治式在线止回阀
- 法兰尺寸：3.00 英寸（对应表格中 3385-48-*** 行）
- 开启压力：50 PSI（需流体压力达到 50 PSI 时阀瓣开启）
- 流动方向：支持反向自由流动（标准流动方向相反时无阻碍）

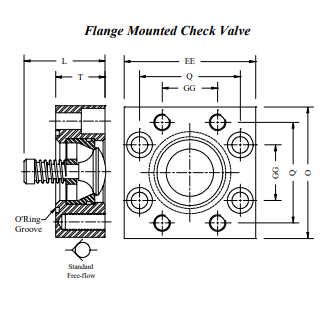

2. 尺寸参数（单位：英寸）
| 参数 |
数值 |
| O |
2.44 |
| Q |
4.19 |
| EE |
5.00 |
| T |
5.31 |
| L（50 PSI） |
5.68 |
3. 结构与材料
- 阀瓣：4140 热处理钢（文档未明确标注，但为系列通用材料）
- 阀座：65-45-12 铸铁（系列通用材料）
- 阀体：默认 C1018 钢（若需不锈钢需标注 SS，型号中未含）

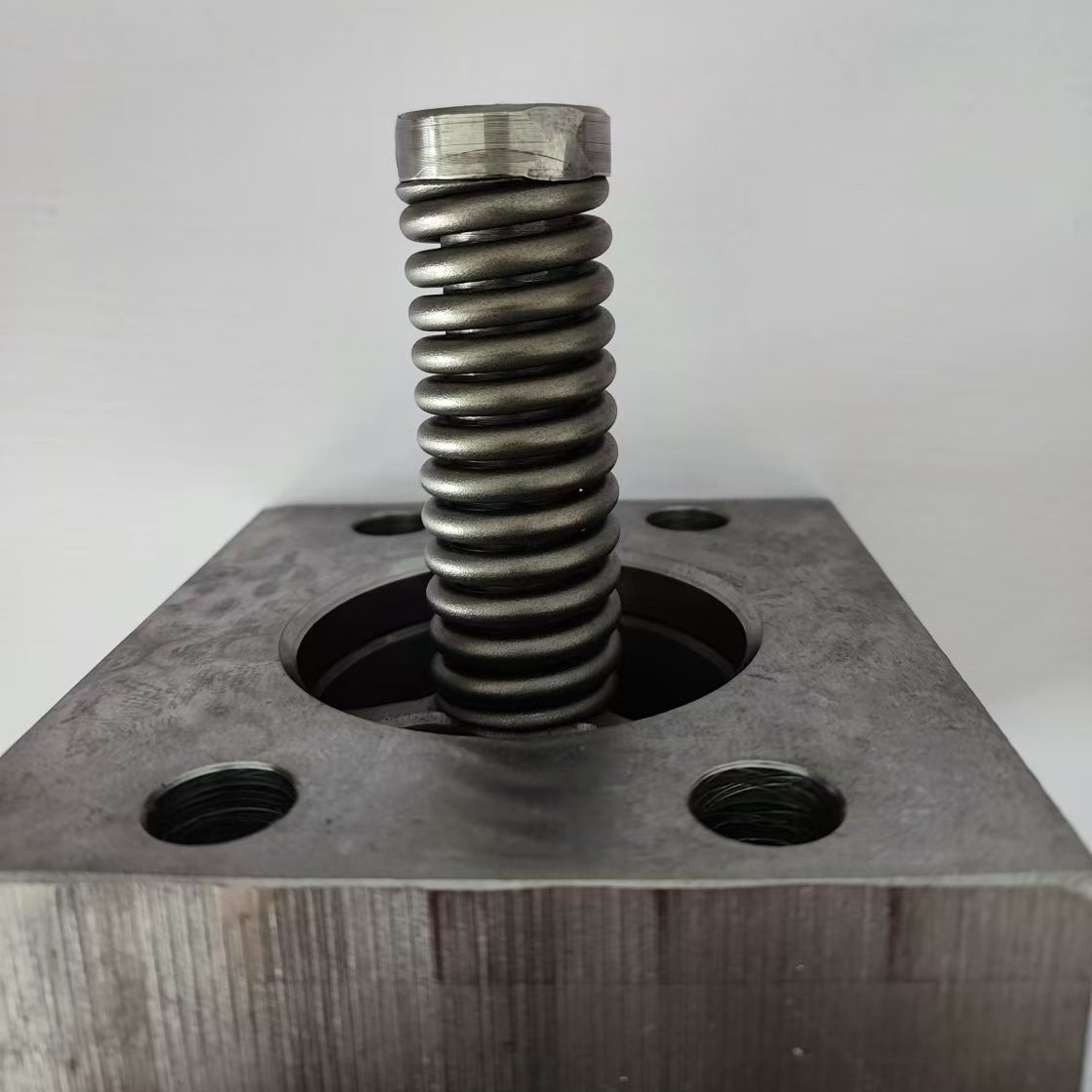

- 固定方式：阀杆与阀瓣焊接，通过挡圈固定在阀体内
型号：3385-48-50RW43321
- Code 61 三明治式止回阀，法兰尺寸 3.00 英寸，50 PSI 开启压力，反向自由流动设计。
- 关键尺寸：O 形圈槽直径 2.44 英寸，端口间距 Q 为 4.19 英寸，安装厚度 EE 5.00 英寸，总长度 T 5.31 英寸，50 PSI 开启时整体长度 L 为 5.68 英寸。
- 材料特性：阀瓣采用 4140 热处理钢，阀座为 65-45-12 铸铁，阀体默认 C1018 钢（型号中 “W43321” 为特殊选项代码，具体需咨询厂家）。
相关系列参数
止回阀 - 压降与流量规格
各尺寸止回阀压降曲线
- 1.00 英寸止回阀：50 PSI、30 PSI、5 PSI 开启压力下，压降随流量（0-140 GPM）的变化曲线。
- 2.00 英寸止回阀：50 PSI 开启压力下*大压降约 70 PSI，30 PSI 和 5 PSI 曲线依次降低。
- 1.25 英寸止回阀：50 PSI 开启压力下*大压降约 240 PSI，流量超过 100 GPM 时趋于稳定。
- 2.50 英寸止回阀：50 PSI 开启压力下*大压降约 50 PSI，流量与压降呈线性关系。
- 1.50 英寸止回阀：50 PSI 开启压力下*大压降约 160 PSI，30 PSI 和 5 PSI 曲线斜率较小。
- 3.00 英寸止回阀：50 PSI 开启压力下*大压降约 50 PSI，低流量时压降增长较快。
测试条件
所有测试使用 Texaco Rando HDZ-32 液压油，在 50°C 温度（粘度 130 SSU）下进行。30 PSI 和 50 PSI 止回阀数据基于 5 PSI 测试结果推算得出。
品牌介绍

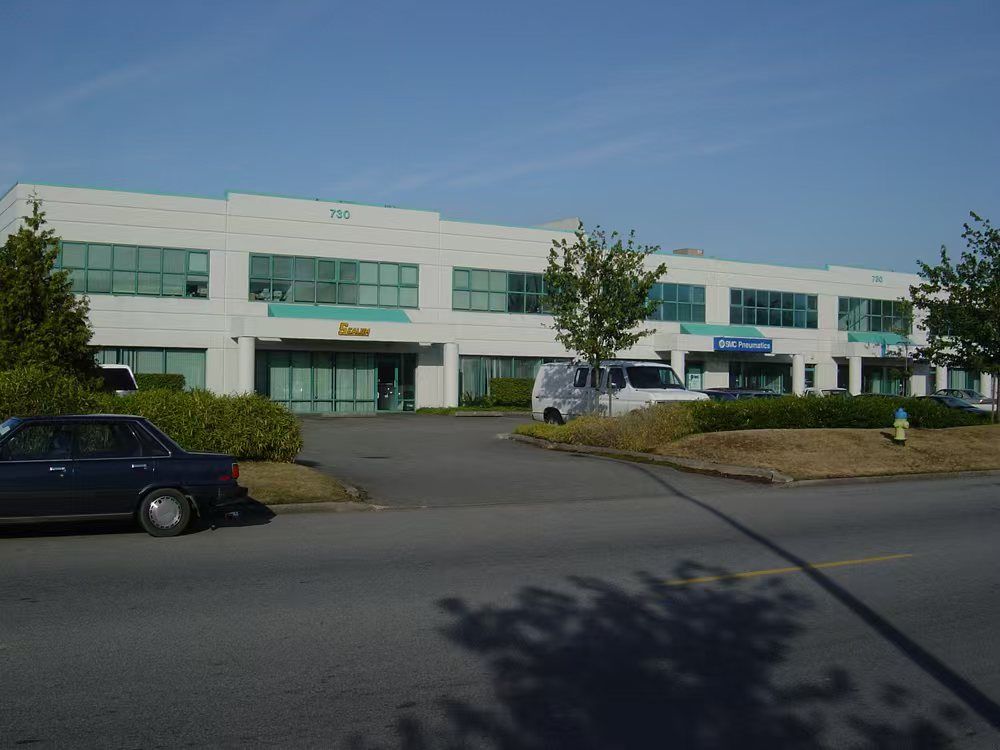

Sealum Industries Ltd. 制造液压缸、歧管和适配器已有超 25 年历史。35,000 平方英尺机加工车间位于加拿大不列颠哥伦比亚省温哥华郊外，配备 CNC 加工中心、车床、钻孔机、铣床，及数千种库存物品。我们为可内部制造并设计所有产品自豪，作为制造商，能完全控制质量与准确性，多数情况可快速高效定制生产零件。SEALUM 阀门产品主要用于石油化工、天然气、液化气、化学工业等流体控制系统，具优异耐腐蚀、耐高温、耐低温、耐磨损及密封性能，可在恶劣环境稳定运行，常见应用有管道输送、储罐、装卸、加热炉、反应器等系统。产品种类丰富，含球阀、蝶阀、闸阀、截止阀、调节阀等，满足不同流体控制需求。
主要产品：液压缸、气缸、歧管阀、阀组、止回阀、插入阀、液压阀、接头、法兰、球阀等 。
主要型号：B3295 - 12、B3295 - 16、B3295 - 20、B3295 - 22、B3295 - 24、B3295 - 28、B3295 - 32、B3295 - 36、B3295 - 44、B3295 - 56、B3295 - 64、B3673 - 28、B3673 - 48、B3673 - 56、B3673 - 64、B3676 - 56、B3676 - 24、B3678 - 4、B3678 - 12、B3296 - 20、B3296 - 44、B3255 - 20、B3255 - 100、B2078 - 4、B3580 - 60 、B3790 - 35 - L、B3790 - 80 - L 、TH36 (stroke) - 18 - C1486 、TH06 - stroke - J、C1166、TH60 (stroke) - 15151、TH30 - stroke - 18 - C1486 、TH30 - stroke - 20 - C15028、MB2010 - 0 - 8AM 、MB203 - 0 - 12AM 、MB504 - 0 - 12AM 、MB654 - 0 - 12AM 、MB2210 - 12A 、MC1466 - 0 - 20C1S 、MB652 - 0 - 16AM 、MB2211 - 16A 、MC1313 - 0 - 20C1S 、MC700 - 0 - 24C1S 、MC1467 - 24S 、MB2557 - 06 - 0 - AM 、MB2558 - 20 - AM 、MB532 - 12S 、MB529 - 12S 、MB8530 - 16S 、MB527 - 16S 、MB515 - 20S 、MB282 - 20S 、MB992 - 12S 、MB995 - 12S 、MB995 - 20S 、MB996 - 20S 、MB2051 - 12S 、MB993 - 12S 、MB2049 - 8S 、MB1043 - 8S 、MB2052 - 20S 、MB1049 - 20S 、MC912 - 0 - 8 - 12A 、MB91105 、MB91105 、MB973 、MB2083S 、MB1625 、MB2073 、MB2049S 、MB4915 、MB2491 - 8 、MB2491 - 2 、MB2491 - 3 、MB1151 - 1 、MB1162 - 66 、MB1112 - 5 、MB694 - 1 、MB2496 - 2 、MB2496 - 3 、MB2520 - 1 、MB2520 - 2 、MB2520 - 3 、MB2531 - 1 、MB2531 - 2 、MB2531 - 3 、MB2512 - 1 、MB2512 - 2 、MB2512 - 3 、MB1162 - 094 、MB1162 - 156 、MB1162 - 188 、MB2552 - 188 、MB2552 - 375 、MB581 - 3 、MB583 - 8 、2010 - 16 - 16 - 16 、2602 - 16 - 16 - 16 、1203 - 08 - 08 、1203 - 24 - 24 、1203 - 32 - 32 、1203 - 24 - 24 、1202 - 32 - 40 、1200 - 16 - 20 、1200 - 48 - 56 、1210 - 56 - 64 、1211 - 64 - 64 、1208 - 32 - 32 、1209 - 24 - 24 等。
天津瑞思拜科技有限公司（Tianjin Risby Technology Co.,Ltd）是一家从事工业设备、自动化产品，仪器仪表等进口工业品服务商，提供过程控制技术咨询，工业自动化集成设计与改造，成套设备与技术引进等工业技术应用及产品供应服务。产品广泛应用于能源化工、汽车制造、冶金、石油、航空航天、电力、电子、食品饮料、制药、注塑、橡胶、医疗等行业。瑞思拜与欧美众多厂家达成战略合作，为中国制造业赋能，提供一个以工业品为依托，集售前选型，产品销售，技术服务，安装调试，售后服务于一体的平台。
我们是德国 RVT SYSTEME搅拌器、德国 DOSTMANN 温湿度测量仪、英国 LEO BODNAR 视频信号测试仪、英国 LEVEL DEVELOPMENTS 倾角仪、德国 NEDO 激光测量仪、比利时 AGFA等多家产品的合作代理商。
欢迎致电，期待与您的合作！
