JAQUET单通道带显示转速表T411/412/EX58AM25
9999.00
天津
天津瑞思拜科技有限公司
2年 | 指数:75 | 工商已认证
店铺推荐
  • 图文详情
  • 产品参数
产品参数

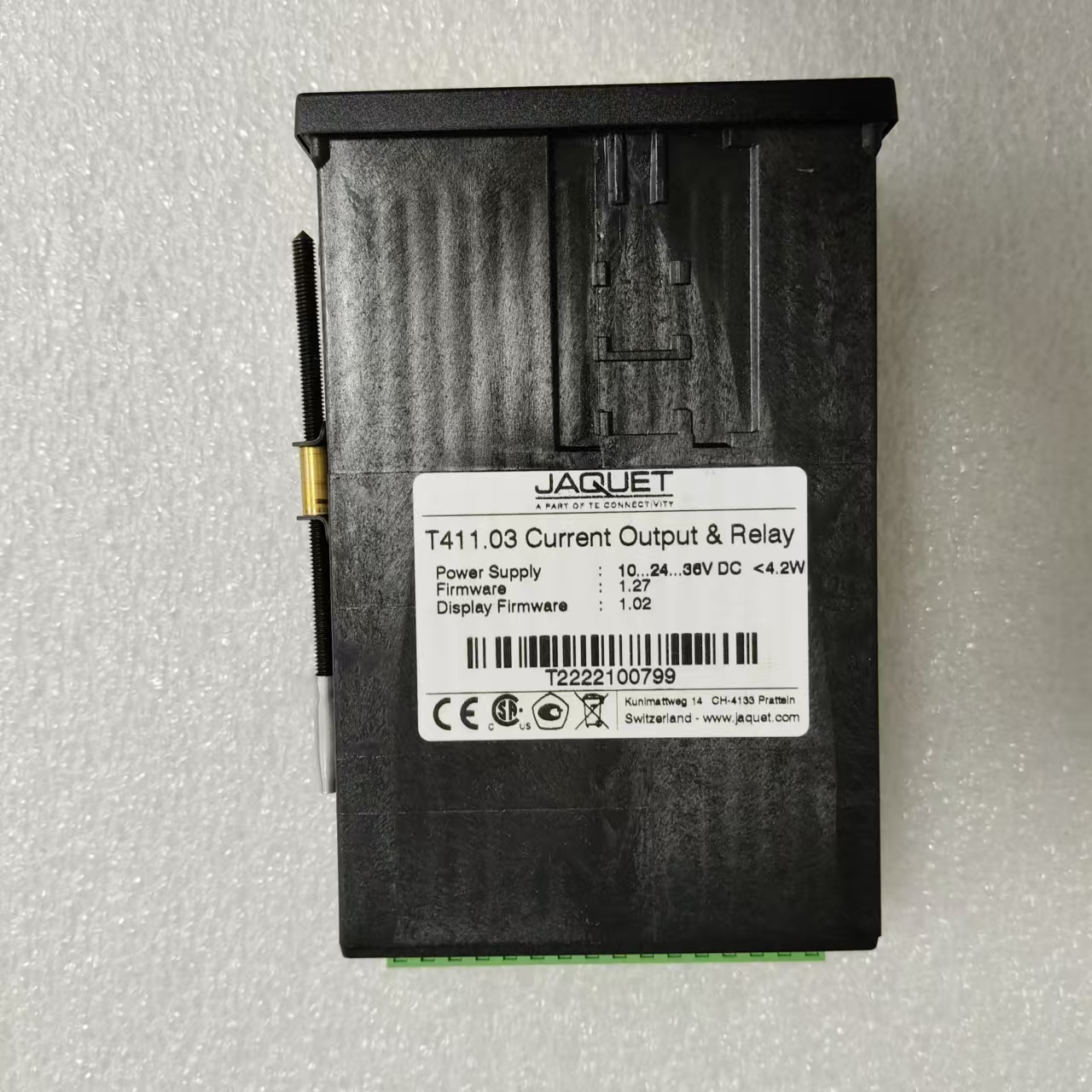

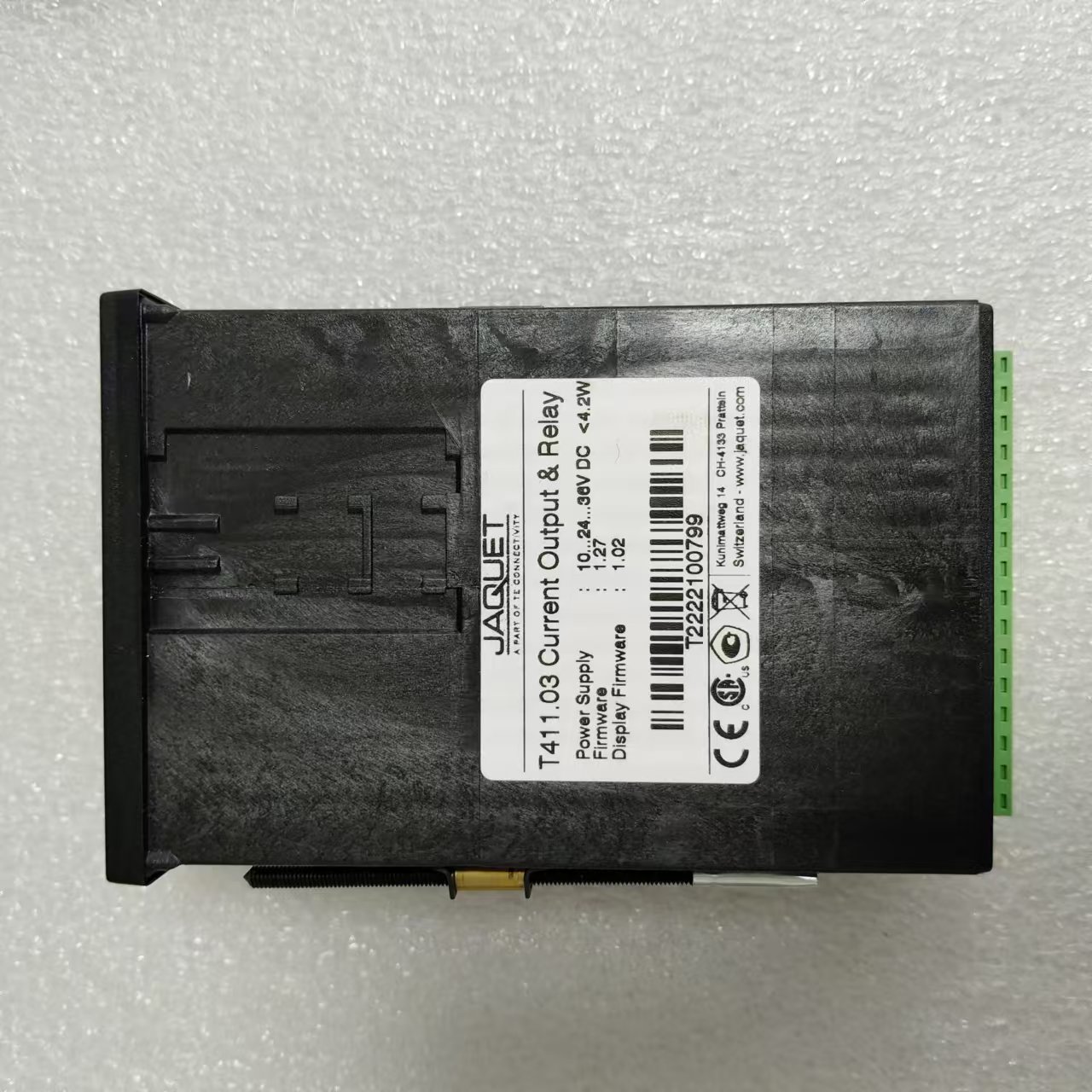

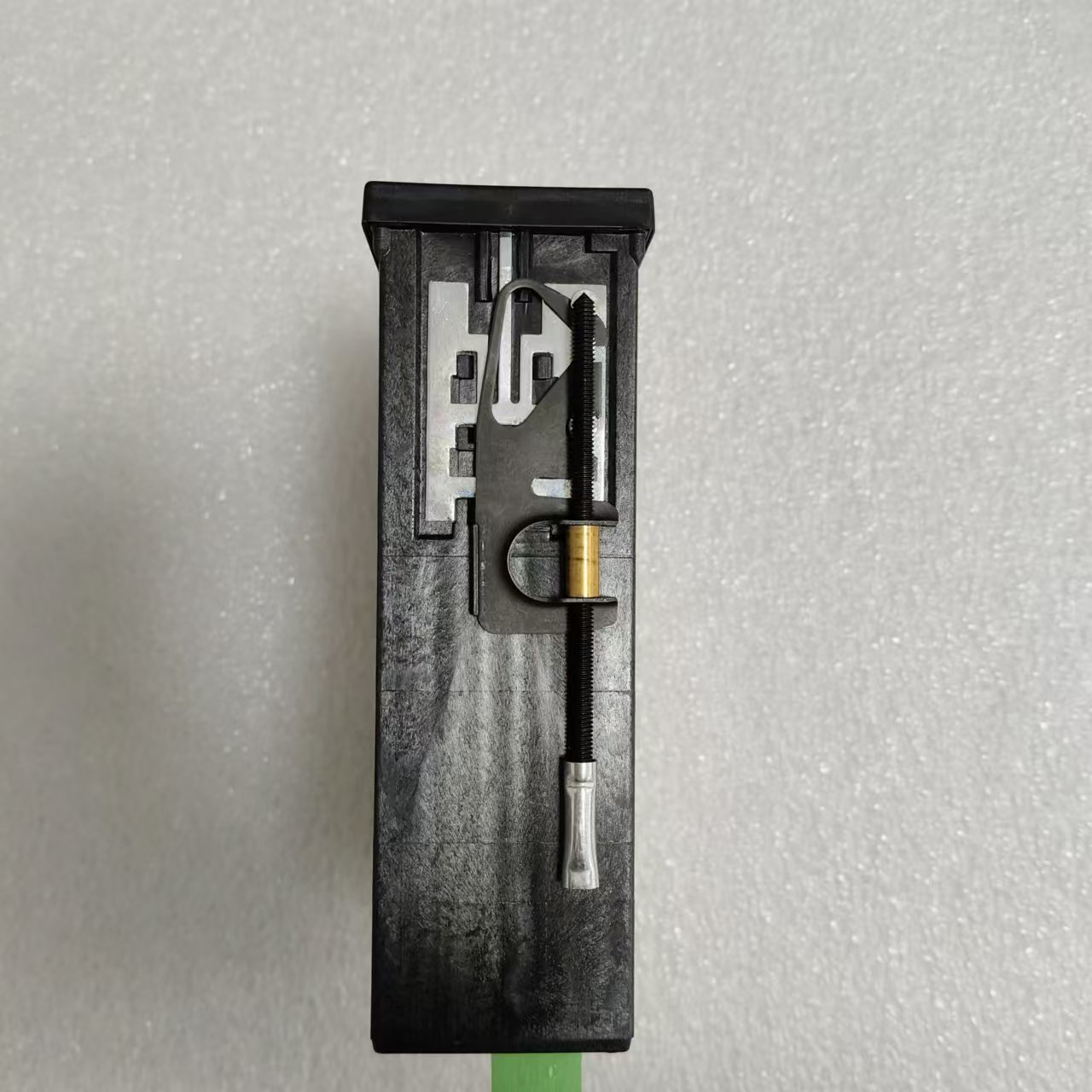

T411.03 单通道带显示转速表

一、型号与部件信息

  • 产品名称:单通道带显示转速表(Single Channel Tachometer with Display)
  • 型号:T411.03
  • 部件编号:383Z-05595
  • 传感器电源:+5V DC

二、核心功能概述

T411.03 隶属于 T400 系列转速表,具备以下关键性能:
  • 测量范围:0~35,000 Hz(频率信号,与转速成比例)
  • 输出配置
    • 模拟输出:0/4-20mA 可配置电流信号
    • 继电器输出:1 组单稳态转换继电器(常开 / 常闭触点)
  • 监控保护功能:支持传感器电流实时监控、故障报警机制及参数集切换功能
  • 参数配置:通过 T400 专用 PC 软件及 RS232 接口设置,所有参数以转 / 分钟(rpm)为单位

三、详细技术参数

1. 传感器输入特性
  • 供电规格:+5V DC,*大 35mA 短路保护
  • 接口类型
    • 模拟传感器接口(Sign)
      • 频率响应:0.01 Hz~35 kHz(-3dB)
      • 输入阻抗:30 kΩ,*大耐受电压 80V rms
      • 触发电平:自适应调节,可通过跳线 J2 配置为 28mV~6.5V(>20mV rms)
    • 数字传感器接口(IQ)
      • 频率响应:0.01 Hz~35 kHz(-3dB)
      • 输入阻抗:46 kΩ,*大耐受电压 ±36V 峰值
      • 触发电平:低电平 ≤1.6V,高电平 ≥4.5V
2. 电气与环境参数
  • 电源范围:10-36V DC,功耗随电压变化(10V 时 2.3W,24V 时 2.6W,36V 时 3W)
  • 隔离性能:电源、传感器输入与输出间隔离电压达 700V DC/500V AC
  • 环境适应性
    • 工作温度:-20°C~+70°C
    • 存储温度:-20°C~+70°C
    • 防护等级:外壳 IP40,端子 IP20
3. 输出性能指标
  • 模拟电流输出
    • 输出范围:0-20mA 或 4-20mA(软件可配置)
    • 负载能力:*大 500Ω
    • 精度参数:满量程误差 ≤0.5%,线性误差 ≤0.1%
  • 继电器输出
    • 类型:单稳态转换触点(常开 / 常闭)
    • 额定值:AC 250V/1250VA,DC 30V/2A
    • 滞后功能:可自定义上下限值滞后区间
4. 硬件与配置细节
  • 电源保护机制:传感器电源过载时需断开电源重置保护
  • 二进制输入:用于参数集切换(逻辑 1=A,逻辑 0=B),输入电阻 ≥10kΩ
  • 软件配置:支持通过 T400 软件设置机器因子、测量时间等参数,RS232 通信波特率 2400

四、安全安装与故障处理

  • 安装要求
    • 仅限人员安装,PE 端子必须可靠接地
    • 传感器电缆屏蔽层需连接至 Sh 端子以抑制干扰
  • 故障响应
    • 传感器故障时,模拟输出归零,继电器按报警配置状态动作
    • 电源中断超过允许时间(如 24V 时 25ms),所有输出复位

五、型号差异与应用场景

  • 与 T411.00 对比
    • T411.03 采用 +5V 传感器电源,适配低电压传感器;T411.00 为 +14V 电源设计
  • 典型应用领域
    • 工业设备转速监测(机床、电机等)
    • 自动化系统速度信号转换与控制
    • 编码器、接近开关等低电压传感器接口场景

技术术语说明:

  • -3dB 频率响应:信号功率衰减至额定值一半时的频率范围
  • 单稳态转换继电器:常态下保持单一触点状态,触发后切换并保持直至复位
  • 滞后功能:避免因信号波动导致继电器频繁动作的阈值区间设置


相关系列参数与说明

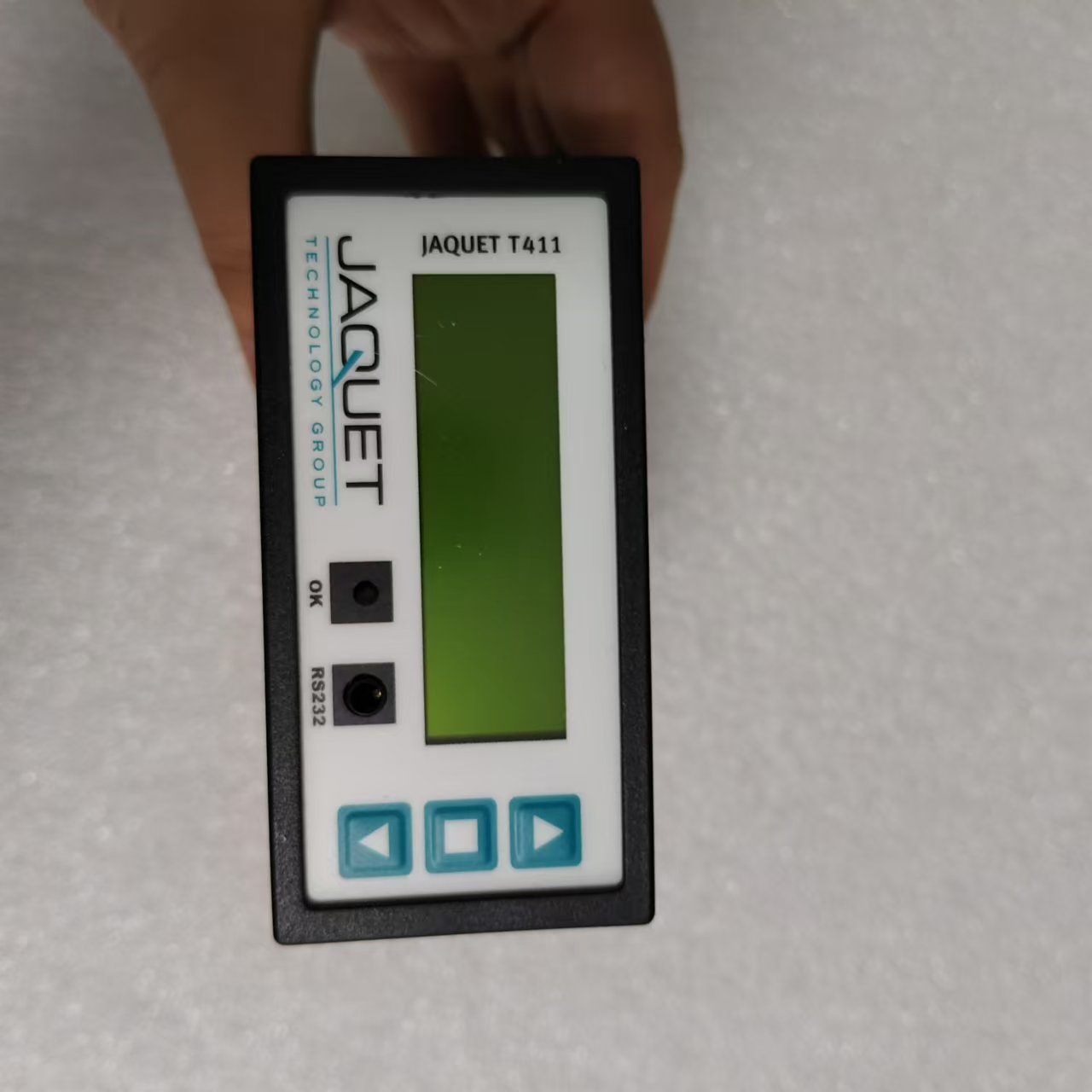

JAQUET T411/T412 单通道带显示转速表



1. 安全须知

  • T400 系列转速表仅允许由经过培训且具备资质的人员进行连接。
  • 当连接至可能带有危险电压的电路时,转速表的其他部件可能会带有危险电位(T400 系列转速表本身不产生危险电位)。
  • 打开转速表(进行硬件配置)前,必须将设备与所有可能带有危险电位的电路断开。
  • 本仪器属于 I 类防护等级,因此必须将 PE 端子可靠接地。
  • 请严格遵守本操作指南的所有说明,否则可能导致人员伤亡、设备损坏或工厂事故。
  • 若仪器在电气、气候或机械过载后出现异常,需立即断开连接并返回制造商维修。
  • 仪器的开发与生产符合 IC-348 标准,出厂时状态完好。

2. 产品特性

T400 系列转速表可测量及监控 0 至 35,000 Hz 范围内的频率(与转速成比例的参数),具备以下功能:
  • 输出配置:1 路电流 / 电压输出(T411 为电流输出,T412 为电压输出)、1 路传感器频率输出、1 个继电器
  • 监控功能:2 个限值设定、2 组参数集(可通过二进制输入切换)、传感器监控、系统监控
  • 配置方式:通过 T400 PC 配置软件进行参数设置,所有参数以转 / 分钟(rpm)为单位
  • 型号规格
    • T411.00:单通道带显示转速表,+14V 传感器电源,继电器及 0/4-20mA 输出
    • T412.00:单通道带显示转速表,+14V 传感器电源,继电器及 0/2-10V 输出
    • T411.03:单通道带显示转速表,+5V 传感器电源,继电器及 0/4-20mA 输出
    • T412.03:单通道带显示转速表,+5V 传感器电源,继电器及 0/2-10V 输出

3. 技术规格

3.1 概述

参数项 T411/T412 技术指标
*低测量范围 0~1.000 Hz
*高测量范围 0~35.00 kHz
*小测量时间(固定时间) 可选值:2/5/10/20/50/100/200/500 ms
有效测量时间 1/2/5 秒
频率计算逻辑 基于*小测量时间与实测频率,典型值 t有效= 固定时间,*大值 tmax=2× 固定时间
输入频率周期 > 固定时间 测量结束于固定时间后的下一个信号边沿
传感器信号失效处理 t有效= 固定时间 + 2× *后输入频率周期
分辨率 0.05%
电源范围 10~36 VDC
功耗 10V:2.3W / 24V:2.6W / 36V:3W
电源故障桥接时间 16V:4ms / 24V:25ms / 36V:75ms
隔离性能 电源、传感器输入(含电源)、二进制输入、串行接口、模拟输出、继电器输出、集电极开路输出之间均为电流隔离
隔离电压 700 VDC / 500VAC

3.2 输入特性

3.2.1 模拟传感器连接(Sign 接口)
  • 频率范围(-3dB):0.01 Hz~35 kHz
  • 输入阻抗:30 kΩ,*大输入电压 80V rms
  • 触发电平:自适应调节,可通过跳线 J2 配置为 250mV~6.5V(>500mVpp,工厂默认)或 28mV~6.5V(>20mV rms)
  • 传感器电源:T41x.00 为 + 14V(*大 35mA 短路保护),T41x.03 为 + 5V(*大 35mA 短路保护),过载时需断开电源重置保护
  • 屏蔽端子:传感器电缆屏蔽层需连接至 0VS 端子(传感器电源 0V)
  • 传感器监控:支持 3 种配置(软件设定),两线制传感器断开时视为故障
3.2.2 数字传感器连接(IQ 接口)
  • 频率范围(-3dB):0.01 Hz~35 kHz
  • 输入阻抗:46 kΩ,*大输入电压 ±36V 峰值
  • 触发电平:低电平≤1.6V,高电平≥4.5V
  • 传感器电源:同模拟接口,支持监控供电传感器电流(0.5~25mA)
3.2.3 二进制输入
  • 功能:外部切换参数集 A/B(逻辑 1=A,逻辑 0=B)
  • 电平阈值:逻辑 1>V>+3.5V,逻辑 0
  • 电路特性:内部上拉至 5V,短路至传感器 0V 时为逻辑 0,输入电阻≥10kΩ

3.3 输出特性

3.3.1 模拟输出
参数项 T411(电流输出) T412(电压输出)
输出范围 0/4-20mA(可配置) 0/2-10V(可配置)
负载能力 *大 500Ω *小 7 kΩ,*大 1.4mA
开路电压 *大 13V
传递函数 正常 / 反向(上升 / 下降特性) 正常 / 反向(上升 / 下降特性)
分辨率 12 位(4096 步) 12 位(4096 步)
线性误差 ≤0.1% ≤0.1%
精度 满量程的 0.5% 满量程的 0.5%
温度漂移 典型 ±100 ppm/K,*大 ±300 ppm/K 典型 ±100 ppm/K,*大 ±300 ppm/K
反应时间 有效测量时间 + 7.5ms 有效测量时间 + 7.5ms
3.3.2 继电器输出
  • 类型:单稳态转换(常开 / 常闭触点)
  • 限值滞后:可编程(每个限值独立设置上下阈值)
  • 功能:支持 2 组参数集切换、报警 / 故障联动、保持功能(二进制输入重置)
  • 触点额定值:AC 250V/1250VA,DC 30V/2A,隔离电压 1500VAC
3.3.3 集电极开路输出
  • 类型:光耦隔离(无源),外部上拉电阻 R=143×V(批次 1608 前)/91×V(批次 1608 后)
  • 负载条件:电压 5~30V,*大电流 25mA,隔离电压 1500VAC

3.4 数据通信

  • 串行接口(RS232):+5V CMOS 电平,*大电缆长度 2m,传输速率 2400 波特,前面板 3.5mm 插孔连接

3.5 环境要求

  • 气候条件:工作温度 - 20~+70℃,存储温度同范围,相对湿度年均 75%(短期≤90%,无冷凝)
  • 电磁抗扰度:符合 EN 50081-2(辐射)、EN 50082-2(抗扰)等标准,静电放电接触 6kV / 空气 8kV
  • 认证标准:EN 50155(铁路)、GL(德国劳氏)、UL(可选)、CSA 等

4. 工作原理

4.1 核心逻辑
  • T400 转速表基于微处理器控制,采用周期测量原理(测量输入周期并计算频率 / 转速),通过 “机器因子” 建立频率与转速的关系:(为机器因子,为信号频率,为转速)
  • 模拟输出与继电器状态由实时转速决定,支持 2 组参数集切换(二进制输入控制),系统持续监控自身及传感器状态,故障时通过 LED 报警。
4.2 机器因子计算
  • 已知测量法:M=nf​(已知转速 n 时的频率 f)
  • 极轮计算法:f=60n×p​,故M=60p​(p 为极轮齿数)
  • 变速箱场景:M=60p×i​(i 为速比,i=n2​n1​​=p1​p2​​)

5. 安装指南

  • 人员资质:仅允许人员安装,需确保设备完好、配置有效。
  • 安全措施:紧急情况下需可快速断电,PE 端子必须接地,通电前校验电源电压。

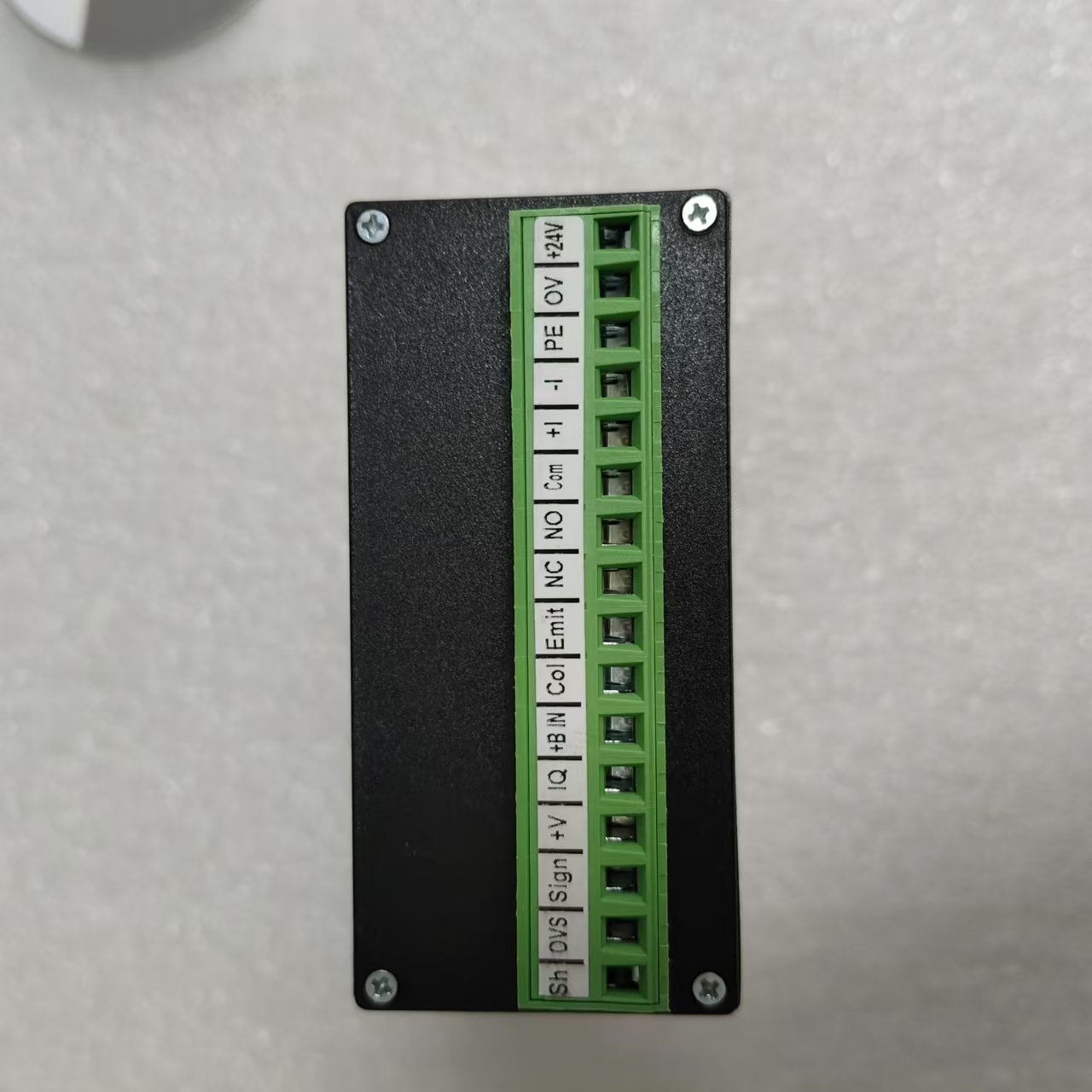

  • 抗干扰处理:传感器电缆屏蔽层连接至 Sh 端子(内部接 0VS)。
  • CSA 要求:永久连接设备需满足 CEC 及加拿大标准,配置过流与故障保护。


相关产品及型号

JAQUET 产品分类整理(含完整型号及技术参数)

一、T400 系列单通道转速计

1. 带继电器及 0/4-20mA 电流输出
  • T401(无显示屏)
    • 产品编号:383Z-05307
  • T411(带显示屏)
    • 产品编号:383Z-05318
    • 子型号 T411.03
      • 传感器电源:+5V DC
      • 供电范围:10/24/36V DC
      • 功耗:<4.2W
      • 版本:1.27

2. 带继电器及 0/2-10V 电压输出
  • T402(无显示屏)
    • 产品编号:383Z-05308
  • T412(带显示屏)
    • 产品编号:383Z-05319

二、T500 系列双通道转速计

  • T501.50(交流电版本)
    • 供电范围:90-264VAC / 120-370VDC
    • 产品编号:J384Z-05600
  • T501.10(直流电版本)
    • 供电范围:18-36VDC
    • 产品编号:J384Z-05601

三、速度传感器(Speed Sensors)

1. DSD 系列
  • DSD1820.17S11HW
  • DSD1820.17S21HW
  • DSD18/20.19S10HW
  • DSD1810.03ATV
    • 对应编号:J374Z-03960
  • DSD1820.17S6HR
  • DSD1210.01.SHV
    • 对应编号:J374Z-03761
  • DSD1820.17S7HV
  • DSD1010.00KTV EX
  • DSD1830.22MHW
  • DSD 2210 01 STV

2. DSF 系列(霍尔效应传感器)
  • DSF1810.00 SHV
    • 产品编号:374Z-03871
  • DSF1210.00 SHV
    • 产品编号:374Z-03869(2M 线缆)
  • DSF1210.00 STV Ex
    • 产品编号:374Z-03789(5M 线缆,防爆认证)
  • DSF2210.00 SHV Ex-ATEX
    • 产品编号:374Z-05069
  • DSF1410.02 AHV
    • 规格:L=100
    • 产品编号:374Z-04427
  • DSF1210.00 STV
    • 产品编号:374Z-03870(5M 线缆)

3. 其他型号
  • DSY1205.02.SHW
  • DSE 0505.21PHZ S LEMD FFE.OS
  • DSE1410.07SHZ S CE

四、测速探头(Speed Probes)

  • EX58AM25
  • EX58H35
  • EX58H
    • 关联型号:DSE EH20.06S1HZ-Ex(0~20kHz)

五、适配器及配件

  • FTG10850.01SS22
    • 配置:带 2 米线缆
  • FTFW 1422UC3
    • 编号:0605424
  • FTFU 3024-E01
    • 对应型号:J377Z-03981
  • FTV3090
    • 对应型号:J377Z-03985
  • FTK 3073

六、特殊型号及补充说明

  • T411.03
    • 核心参数:电流输出 & 继电器,DC 10/24/36V 供电,版本 1.27
  • DSF1200
    • 产品编号:374Z-05176 / J374Z-05176
  • DSF 1210.00 SHV-Ex
    • 防爆认证型号,适用于危险环境
  • DSS1210.00 STV
    • 别名:CDSS 1210.00 S2TV
    • 产品编号:J4004000048

七、型号对应关系表

产品名称 型号 产品编号 / 别名
单通道转速计(带显示) T411.00 383Z-05318 / J383Z-05318
双通道转速计(交流电) T501.50 J384Z-05600
霍尔效应传感器 DSF1210.00 SHV 374Z-03869(2M 线缆)
防爆型传感器 DSF1210.00 STV Ex 374Z-03789(5M 线缆,Atex 认证)
测速探头 EX58H 适配 DSE EH20.06S1HZ-Ex(0~20kHz)

关于我们

   天津瑞思拜科技有限公司(Tianjin Risby Technology Co.,Ltd)是一家从事工业设备、自动化产品,仪器仪表等进口工业品服务商,提供过程控制技术咨询,工业自动化集成设计与改造,成套设备与技术引进等工业技术应用及产品供应服务。产品广泛应用于能源化工、汽车制造、冶金、石油、航空航天、电力、电子、食品饮料、制药、注塑、橡胶、医疗等行业。瑞思拜与欧美众多厂家达成战略合作,为中国制造业赋能,提供一个以工业品为依托,集售前选型,产品销售,技术服务,安装调试,售后服务于一体的平台。


  我们是德国 RVT SYSTEME搅拌器德国 DOSTMANN 温湿度测量仪、英国 LEO BODNAR 视频信号测试仪、英国 LEVEL DEVELOPMENTS 倾角仪、德国 NEDO 激光测量仪、比利时 AGFA等多家产品的合作代理商。
欢迎致电,期待与您的合作!

品牌:JAQUET
型号:T411/412/EX58AM25
加工定制:
类型:数字式
测量范围:0 至 35,000 Hz
电源:+5V
