订货数据
类型    ASK 1/EN

订货号    0474560000

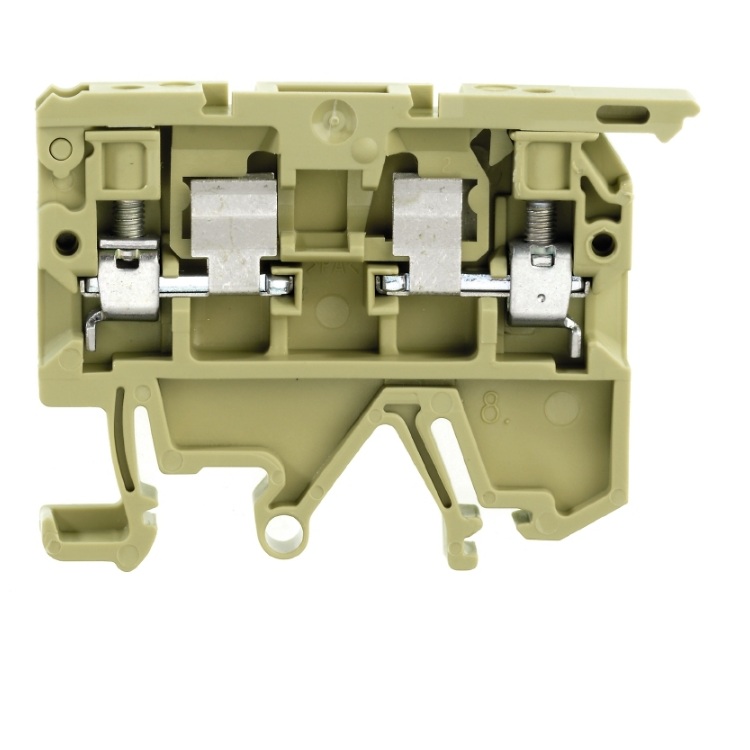

版本    SAK系列, 熔断器型接线端子, 额定横截面: 4 mm2, 螺钉联接
GTIN (EAN)    4008190020880
*小包装数    100 pc(s).
尺寸及重量
宽度    8.1 mm
宽度 (英寸)    0.319 inch
高度    58 mm
高度 (英寸)    2.283 inch
深    43 mm
深度 (英寸)    1.693 inch
净重    12.74 g
温度
*小持续工作温度    -50 °C
*大持续工作温度    100 °C
其它技术参数
安装方式    直接卡在导轨上
开放端    右方
相同端子的数量    1
防爆版    不
可压接导线 (其它联接)
软导线的*大压接面积，带塑料套的管状端头 （DIN 46228/1）其他联接方式    4 mm2
可压接导线 (额定联接)
DMS 电动螺丝刀的扭矩设置    2
剥线长度    9 mm
单股硬导线的*大压接面积    4 mm2
压接螺钉    M 3
双线管状端头 *大导线横截面    1.5 mm2
双线管状端头 *小导线横截面    0.5 mm2
多股导线的*大压接面积    4 mm2
多股导线的*小压接面积    0.5 mm2
导线*大压接面积 AWG    AWG 12
导线*小压接面积 AWG    AWG 26
*大压接面积    4 mm2
*大压接面积 软导线    4 mm2
*大压接面积 软导线 带塑料套的管状端头(DIN 46228/4)，额定联接    2.5 mm2
*大压接面积 软导线 管状端头预绝缘管状端头(DIN 46228/1) 额定联接    4 mm2
*大拧紧力矩    0.8 Nm
*小压接面积    0.13 mm2
*小压接面积 软导线 管状端头(DIN 46228/1)，额定联接    0.5 mm2
*小压接面积 软导线    0.5 mm2
*小压接面积 软导线 带塑料套的管状端头 (DIN 46228/4) 额定联接    0.5 mm2
*小拧紧力矩    0.6 Nm
测量规 按照 60 947-1 标准    A3
硬导线额定联接的*小压接面积    0.5 mm2
联接点数量    2
联接类型    螺钉联接
螺丝刀口尺寸    0.6 x 3.5 mm
连接方向    水平进线
显示元件
指示器的*大工作电压    500 V
指示器的电压类型    交流/直流
材料参数
材料    PA 66
颜色    米色/黄色
阻燃等级符合 UL 94    V-2
熔断器型接线端子
指示器的电压类型    交流/直流
显示    无 LED灯
*大运行电压    500 V
熔丝    G-Si.5 x 20
熔断器架 (部件支架)    可旋转
系统特征值
类型    螺钉连接, 熔丝盒, 单侧开放
必须的端板    是
电位数量    1
层数    1
每层压接点数    2
每层电位点数量    1
层，内部桥接    无
PE联接    无
安装导轨    TS 35, TS 32
N功能    无
PE 功能    无
PEN功能    无
额定数据
额定横截面    4 mm2
额定电压    500 V
额定电流    6.3 A
*大电流    6.3 A
体积电阻率符合 IEC 60947-7-x 标准    1 mΩ
额定浪涌电压    6 kV
污染等级    3
额定数据（CSA）
CSA 认证号    200039-2372908
导线*大压接面积(CSA)    12 AWG
*小导线横截面积（CSA ）    26 AWG
电压大小 B（CSA）    300 V
电压大小 C (CSA)    300 V
电压大小 D（CSA）    300 V
电流 大小 B (CSA)    10 A
电流 大小 C (CSA)    10 A
电流 大小 D (CSA)    10 A
额定数据（UL）
UR 证书号    E60693
*大导线尺寸 工厂接线 (UR)    12 AWG
*大导线尺寸 现场接线 (UR)    12 AWG
*小导线尺寸 工厂接线 (UR)    26 AWG
*小导线尺寸 现场接线 (UR)    22 AWG
电压大小 C（UR）    300 V
电流 大小 C (UR)    10 A
产品信息
技术数据    注意： 使用横联时，导线*大规格为2.5mm2。可使用 ZH 0.5 至 ZH 1.5 双线管状端头。

安全提示
Safety notice    Safety Information
认证
认证    CE  CSA  EAC  MARITREG  UR
ROHS    一致
UL File Number Search    E60693
