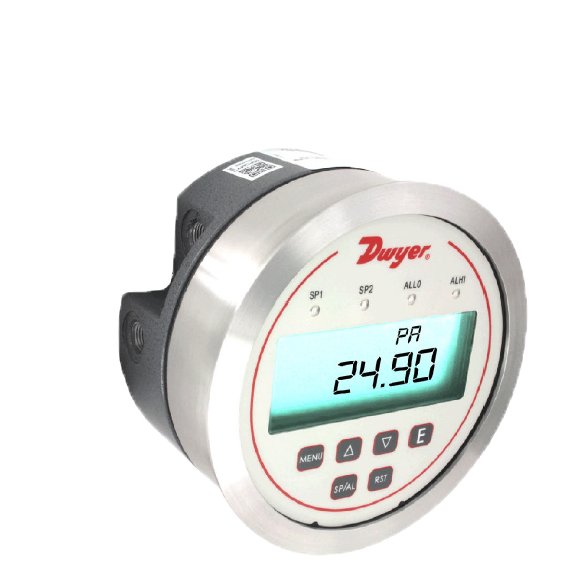

DH3系列 Digihelic®差压控制器
Digihelic®控制器使用Photohelic®表，平方根输出用于流量


DH3系列Digihelic®差压控制器是一个3合1仪器,拥有数显表，控制继电器开关，和变送器带电流输出，这些全都安装在通用型Potohelic®表盒中。结合这三个特点，避免了在一个产品中安装多种仪表，节约库存，安装时间和成本。Digihelic ®控制器是一款理想的用于测量压力，速度和流量的工具，量程为0.25˝ w.c一直到2.5˝ w.c的精度是1%，量程大于等于5˝ w.c的是0.5％。也可提供双向量程。单位可调。
DH3系列Digihelic®差压控制器在测量压力，速度或容积流量运行中，能够互换几个常用的工程单位。2个单刀双掷继电器开关带可调节死区，并具有可升级的4-20mA过程输出。
使用菜单键是很容易编程的，进入5种简化菜单，可选择：安全级别;选择压力，速度或流量运行方式;选择工程单位; 流量传感器时的K系数选择;在流量应用中选择的矩形或圆形管;设定点控制或设定点和报警操作; 报警操作有高，低或高/低报警;自动或手动报警复位;报警延迟;看*高和*低的进程读数; 不稳定过程数字阻尼 ; 可升级 4-20mA 定标输出来满足不同应用的量程范围。下面为一些经常应用的场合。

应用
·集尘袋过滤器
·输送管的流量测量
·过滤器状态
·输送管或建筑物的静压
·风扇控制

规格
介质 : 空气和不可燃 , 兼容的气体
材质 : 请向厂家咨询
外壳材料: 硬铸铝
精度 : < 5˝ w.c. (除了±2.5˝ w.c型之外) : ±1%；其它所有型号在 77°F (25 °C) 为±0.5% 包括滞后性和重复性 （1小时热身后）
稳定性 : 每年 < ± 1%
压力范围 : 量程≤ 2.5˝ w.c.: 25 psi; ±2.5”, 5˝ w.c.: 5 psi; 10˝ w.c.: 5 psi; 25˝ w.c.: 5 psi; 50˝ w.c.: 5 psi; 100˝ w.c.: 9 psi
温度范围 : 32 至 140°F (0 至 60 °C)
补偿温度范围 : 32 至 140 °F (0 至 60 °C)
热效应 : 0.020%/°F (0.036/°C) 从 77F (25 °C)
电源 : 12-24 VAC/VDC
电力消耗 : *大3VA
输出信号 : 4-20 mA DC *大 900 欧姆
零点&范围调整 : 通过菜单调整
晌应时间 : 250 ms.
显示 : 4 位液晶显示0.4˝高LED 指示设定点和报警状态
电气连接 : 15针连接；18˝ (46 cm)电缆带10
连接件 : 1/8英寸FNPT阴螺纹，侧面或背部连接
安装定位 : 在垂直平面安装
尺寸 : 5˝ (127 mm) O.D. x 3-1/8˝ (79.38 mm)
重量 : 1.75磅(0.794 KG)
认证 ：CE

开关规格
开关类型 : 2 个单刀双掷继电器
电气指标 : 1 amp @ 30 VAC/VDC
设定点调节 : 可通过表面按键调节

型号表

型号	量程 （英寸水柱）		型号	量程 （英寸水柱）
DH3-002	0-0.25		DH3-013	0.25-0-0.25
DH3-003	0-0.5		DH3-014	0.5-0-0.5
DH3-004	0-1		DH3-015	1-0-1
DH3-005	0-2.5		DH3-016	2.5-0-2.5
DH3-006	0-5		DH3-017	5-0-5
DH3-007	0-10		DH3-018	10-0-10
DH3-009	0-25
DH3-010	0-50
DH3-011	0-100


附件
A-298  平面的铝托架
A-370  突出的安装托架，嵌入式安装支架。表面安装。钢制，灰色环氧表面
