奥东电气ADSVG系统结构介绍
ADSVG系列产品的主电路采用链式拓扑结构，模块化的结构设计，星型及三角形的连接方式实现不同容量下的*大性价比，既保证用户投资的有效性，又保障了电力系统稳定、高效、优质的运行。
ADSVG系列产品控制柜与功率柜信号通过光纤进行隔离控制，实现了高低压的可靠隔离。 ADSVG系列产品系统对结构上做出了很大的改进处理，使维护更方便。控制柜进行了严格的抗干扰处理，保障控制系统不受高压主回路的影响。功率模块(单元)的改善使得功率柜占地面积更小，很大节省了用户设备空间，减少了投资。

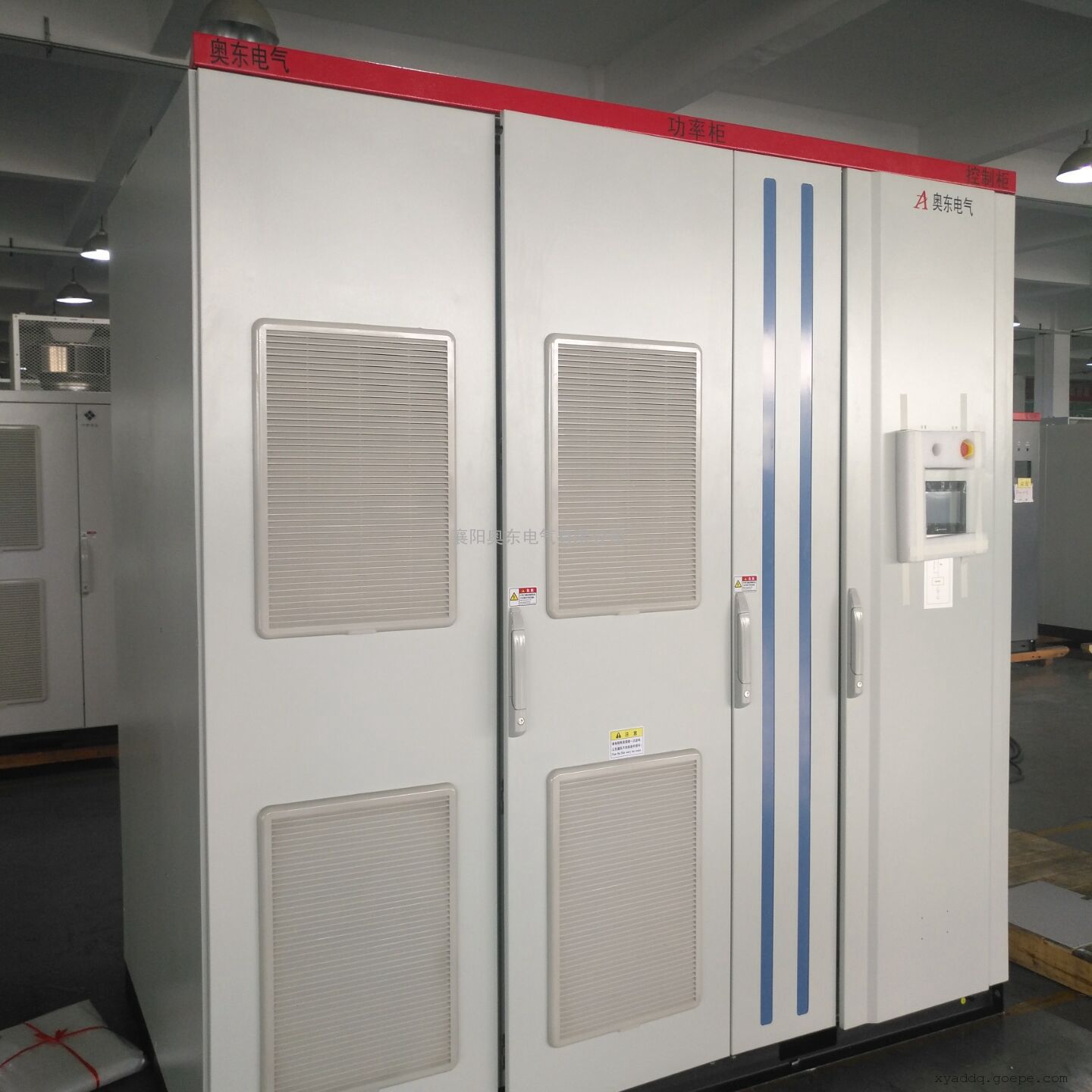

ADSVG系列产品主要分为三部分：控制柜、功率柜、电抗器柜。其中功率柜实现了很大的统一性，方便了产品容量的扩展及稳定性。各电压等级的装置由控制柜、功率柜及电抗器柜（或空心电抗）组成。其中35kV装置采用了柜体及模块的独特设计，不必使用安全围栏即可保证操作者的安全；采用*新设计使得冷却风机能够直接安装于柜顶，降低了安装难度，使安装与维护更加方便。各柜体中主要器件及作用如表所示。

系统结构	主要器件分类	作用
系统结构	主要器件分类	作用
控制柜	开关器件缓冲器件数据采集器件控制箱逻辑控制器人机界面二次电源系统	主回路的投切模块充电时的母线缓冲开关量、模拟量采集数据处理逻辑控制对参数进行设置与显示以及波形记录对电源进行处理，实现控制系统的稳定
功率柜	功率单元强制风冷系统	根据信号级联成特定幅值及相位的电压对模块单元强制冷却
电抗器柜	电抗器	实现无功电流源的并网并对电流滤波

1 控制柜

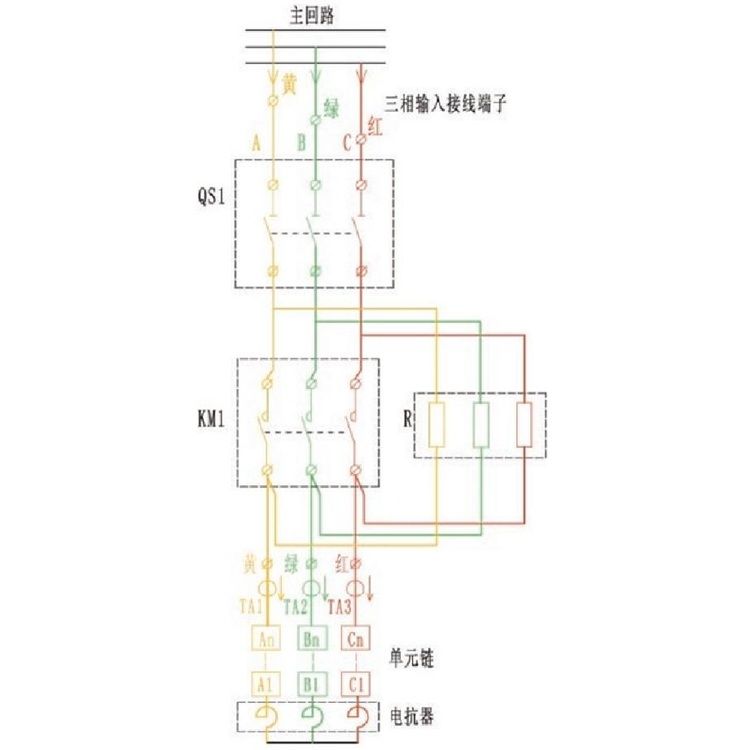

主回路部分由隔离开关QS1，接触器KM1(或断路器QF)，缓冲电阻R及状态检测器件等多个部分组成图所示。

隔离开关QS1是在系统维护时，为保证人身安全而隔离现场电网高压的安全防护器件，隔离开关QS1的操作必须在确认上一级开关柜断开情况下进行，不允许在高压送达时操作。
ADSVG系列产品的启动方式设计为自判断启动，隔离开关QS1合上，系统电网通过缓冲电阻对功率模块的电容进行充电。单元母线电压达到稳定后，闭合接触器KM1（或断路器QF），旁路缓冲电阻，完成整机上主电过程。
控制部分由主控箱、PLC、触摸屏、开关电源、继电器、滤波器、空气开关、自主开发的不间断二次电源系统等部分组成。主控箱与PLC、主控箱和人机界面之间使用串行通信，主控箱板路之间通讯连接实现系统的分层控制，实现期望控制目标、监控ADSVG运行状态、与上位机的通讯等功能。
（1）主控箱
本公司自主研发的主控箱系标准机箱具有极高的可靠性。其内含有电源板、主控板、分相板、分信号板等线路板，实现插卡式互连，统一性高、稳定性好，更易维护。电源板为主控箱内各板路提供多种类型的电源及接口，实现各板路间的数据传输；主控板实现核心控制，协调各板路进行工作，并对外进行通讯；分相板及分信号板实现对各单元模块的实时监控。主控箱侧视图参看下图。

主控箱中控制核心由高速32位数字信号处理器(DSP)、现场可编程门阵列(FPGA)协同运算来实现。精心设计的算法可以保证ADSVG达到*优的运行性能。控制器采用大规模集成电路和表面焊接技术，利用自动化焊接设备进行焊接、针床测试进行检验，很大消除了人工参与造成不稳定的影响，系统具有极高的可靠性。
（2）可编程逻辑控制器PLC
采用西门子PLC，实现柜体内开关信号的可靠逻辑处理，以及与现场各种操作信号和状态信号的协调，增强了系统的灵活性。实时与主控部分、触摸屏通讯，把装置的运行状态实时的传给触摸屏显示，并能准确而迅速的实现触摸屏、柜门按钮对装置的控制。

（3）人性化操作界面
柜门上安放紧急停止按钮，方便用户在紧急情况下操作。

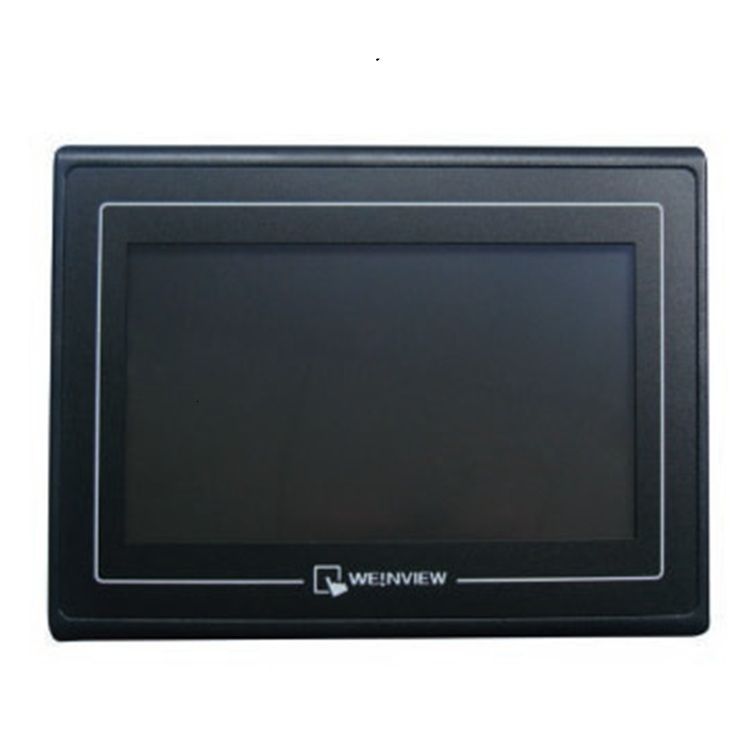

选用国内品牌威纶触摸屏，厂家采用世界先进的仪器设备，运用标准化作业程序执行管制，与国际标准同步，通过国际认证公司SGS的9001-2000验证，2005年获得CE、UL、RoHS认证；率先采用符合先进环保标准的无铅零件和制造工艺，保证了其金牌品质。
ADSVG即采用该种触摸屏，提供友好的全中文/英文监控和操作界面，采用先进的人机沟通技巧，实现设备启停等操作的自由控制。触摸屏主要提供以下功能：
● 送电时对系统自检过程的检测；
● 对设备装置的基本操作；
● 一键开停机功能；
● 分时控制功能；
● 示波器功能（不同通道、不同放大倍数的AD强制录波）
● 故障录波（故障瞬间电压、电流波形记录）；
● 实时状态和模拟量显示（电压、电流、温度、功率、功率因数等）；
● 运行历史事件记录和历史曲线记录查询；
● 链式装置单元状态监控；
● 系统信息查询、参数查询和参数设置等；
● 故障查询和历史故障查询。

2 功率柜

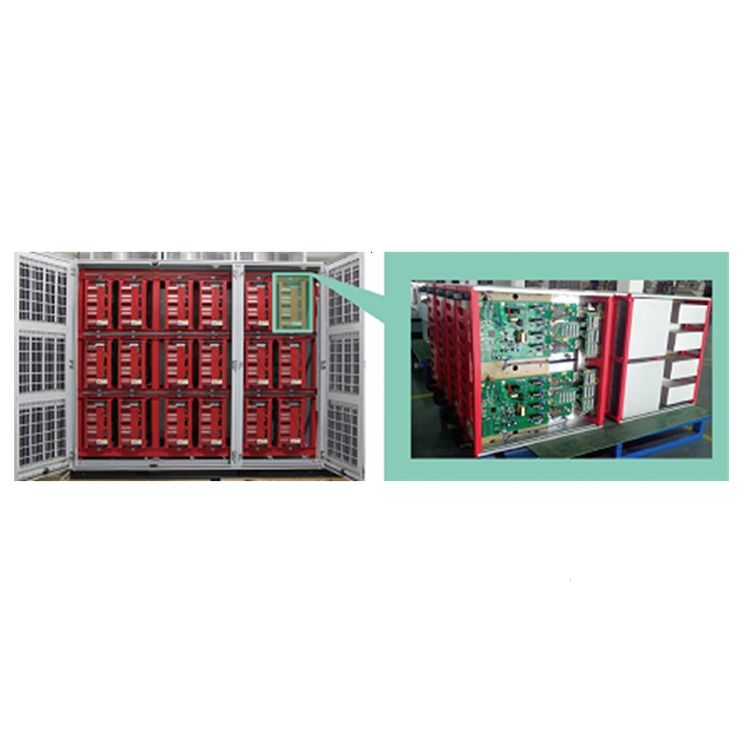

功率柜主要由功率单元组成，构成了ADSVG无功补偿的主体。功率单元分三相安装，每相单元个数相等，单元输出波形叠加成整机输出波形。每个功率单元都承受全部的输出电流、1/N的相电压、1/(3N)的输出功率。单元模块工作时会产生部分热量，由柜顶或后柜门设计的风机强制散热。功率柜单元排布如图所示。

功率单元内置多种电路板，单元控制部分除了采样回路、保护回路和输出驱动回路外，所有的逻辑和通讯处理均采用复杂可编程逻辑器件（CPLD）完成，智能化的设计使得硬件更简单，软件更灵活，抗干扰能力更强，可靠性更高，便于以后的功能改进和升级。功率模块采用德国英飞凌模块或者其他品牌模块。

直流电容精心选用品牌的薄膜电容，采用德国创世普PHD型耐高温聚丙烯基膜，特殊的蒸镀材料，既满足高电压、大电流冲击又具有良好的自愈性，为产品可靠性提供了有力保障；增加了留边的宽度，更好的保证了边缘电气绝缘距离，杜绝了局部放电现象；引出端子的设计具备防转动和抗拉伸功能内部填充中温导热环氧树脂（UL 94V-0），无泄漏，不开裂。同样也可以选择其他品牌的直流电容。
每个功率单元均具有完善的保护功能（过流、过压、过温、驱动触发异常、通讯异常等），各单元状态均反馈到主控系统，控制器与功率单元之间采用光纤通讯技术，低压部分和高压部分完全可靠隔离，系统具有极高的安全性，同时具有很好的抗电磁干扰性能。
功率单元结构上完全一致，模块化的结构设计，使得功率单元可以任意互换，单元的外部接口只有两个或四个输出端子及两个光纤插口，这使得维护和检修更简单。在单元已有冗余的情况下其它功率单元发生故障，用户可以简单更换备用功率单元，为恢复生产赢得宝贵时间。每个单元通过IGBT逆变桥实现SPWM控制，可得到如图所示的单元输出波形。

单元链接后三相之间进行星型或角型连接并通过电抗接入电网，通过对每个单元的PWM波形的叠加，可得到逼近正弦的阶梯PWM波形，如图所示为10kV星型连接的单相波形。
ADSVG系列产品采用了先进的数字化标准载波移相技术，它的特点是单元输出的基波相叠加、谐波彼此相抵消，串联后又经过输出电抗器滤波，总输出波形正弦度好，dv/dt小，谐波成分含量小，可减少对电缆的绝缘损坏，在输出侧无需再增加输出滤波器。
3 电抗器柜或空心电抗

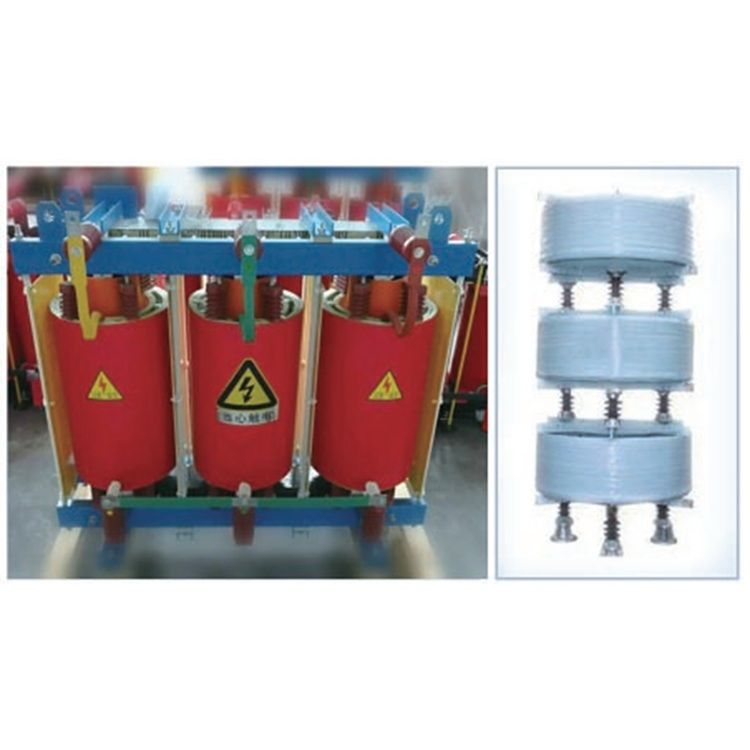

ADSVG系列产品通过电抗器接入电网，电流波形正弦度更好。电抗器平波的同时，也抑制了SVG的谐波使其输出的电流谐波符合国家标准。电抗器柜或者空心电抗的单独设计提高了用户的空间使用率，很大程度的缓解了空间对该设备的使用限制，一定程度上减少了用户对设备间的投资，节省了开支。
