系列型号：

HJDZ-A200静态中间继电器；HJDZ-A110静态中间继电器；

HJDZ-A002静态中间继电器；HJDZ-A004静态中间继电器；

HJDZ-E112静态中间继电器；HJDZ-E112L静态中间继电器；

HJDZ-E202静态中间继电器；HJDZ-E202L静态中间继电器；

HJDZ-E022静态中间继电器；HJDZ-E022L静态中间继电器；

HJDZ-E060静态中间继电器；HJDZ-E080静态中间继电器；

HJDZ-E240静态中间继电器；HJDZ-E260静态中间继电器；

HJDZ-E420静态中间继电器；HJDZ-E440静态中间继电器；

HJDZ-E600静态中间继电器；HJDZ-E620静态中间继电器；

HJDZ-E800静态中间继电器；HJDZ-A004静态中间继电器；
HJDZ-A202静态中间继电器；HJDZ-A110静态中间继电器；
HJDZ-A002静态中间继电器；HJDZ-A200静态中间继电器；

1．特点和用途

本系列端子排中间继电器体积小巧，直接安装在开关柜导轨上，用于直流或交流操作的保护或自动控制回路中，以增加触点数量。

2．结构形式

有导轨安装A，导轨安装E两种结构，具体尺寸参阅外型尺寸图。

3．产品型号

4.  技术参数

(1). 额定电压：12VDC 、24VDC 、48VDC、110VDC、220VDC

48VAC、100VAC、110VAC、220VAC、380VAC、415VAC。

(2). 动作电压：直流继电器不大于70％额定电压；交流继电器不大于80%额定电压。

(3). 动作时间：在额定电压下，直流继电器小于20ms，交流继电器小于25ms。

(4). 功    耗：额定电压220V及以下小于3W，额定电压为交流电压380V时，小于5W。

(5). 触点容量：

普通型:可长期接通5A，可断开250VDC  τ=5ms  50W直流有感负载：可断开

250VAC  COSΦ=0.4  250VA交流负载。

L型:可长期接通8A，可断开250VDC  τ=5ms  80W直流有感负载：可断开400VAC COSΦ=0.4  400VA交流负载。

(6). 绝缘电阻：继电器外壳与外露带电端子之间，用开路电压500V的兆欧表测量，绝缘电阻大于300MΩ。

(7). 介质强度：继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压，历时1分钟，无击穿或闪络现象。

5.  使用条件

(1). 环境温度：-15℃~55℃；

(2). 无导电气体，无腐蚀性气体，无较强振动；

(3). 工作电压：不大于120%额定电压；

(4). 工作位置：任意；

(5). 周围磁场强度：小于0.5mT；

(6). 不得有雨水和雪，有防雾、防尘、防风沙设施。

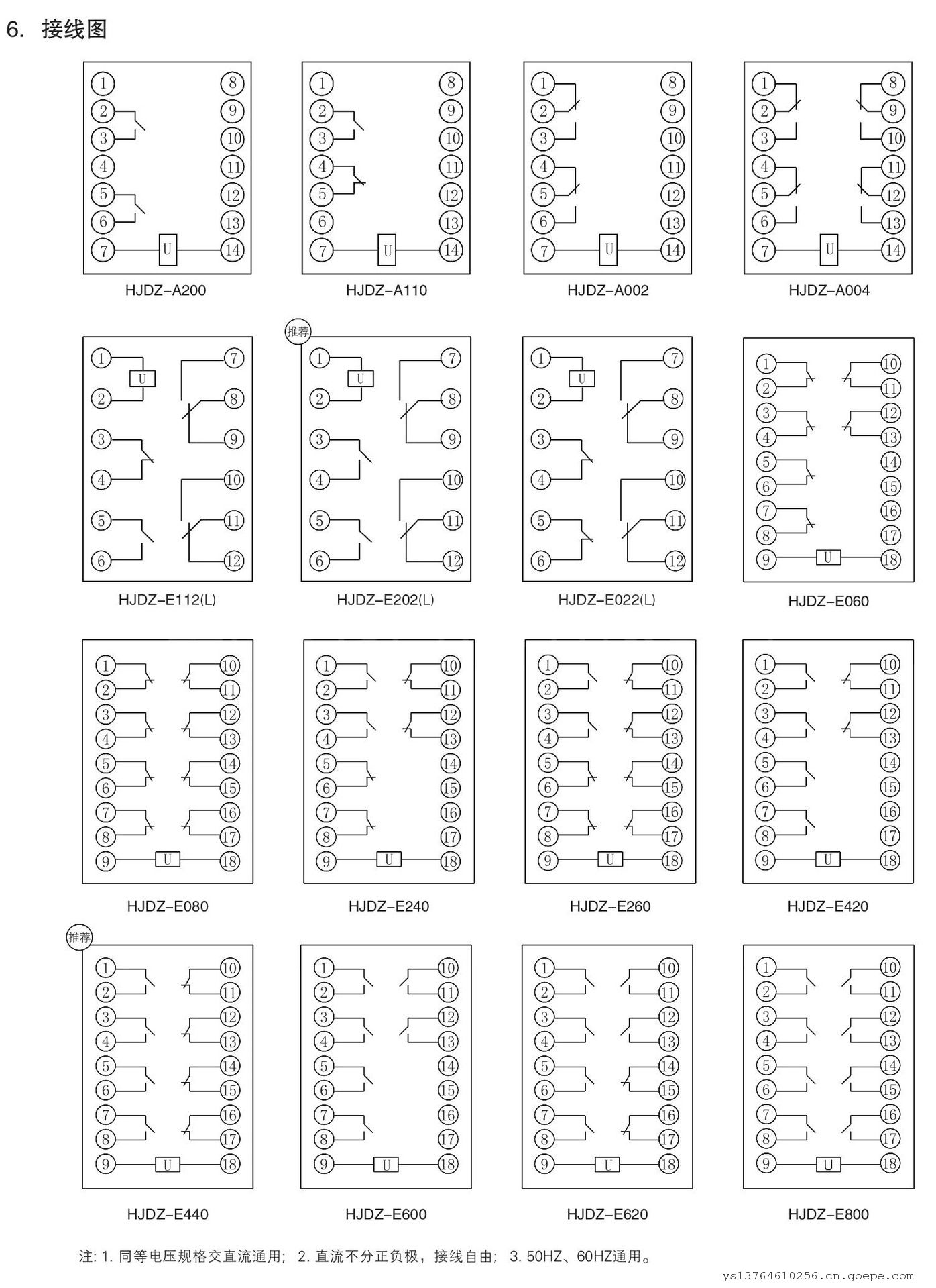

6. 产品接线图

1.静态中间继电器采用线圈电压较低的多个优质密封小型继电器组合而成，防潮、防尘、不断线，可靠性高，克服了电磁型中间继电器导线过细易断线的缺点。

2.功耗小，温升低，不需外附大功率电阻，可任意安装及接线方便。

3.继电器触点容量大，工作寿命长。

4.继电器动作后有发光管指示，便于现场观察。
