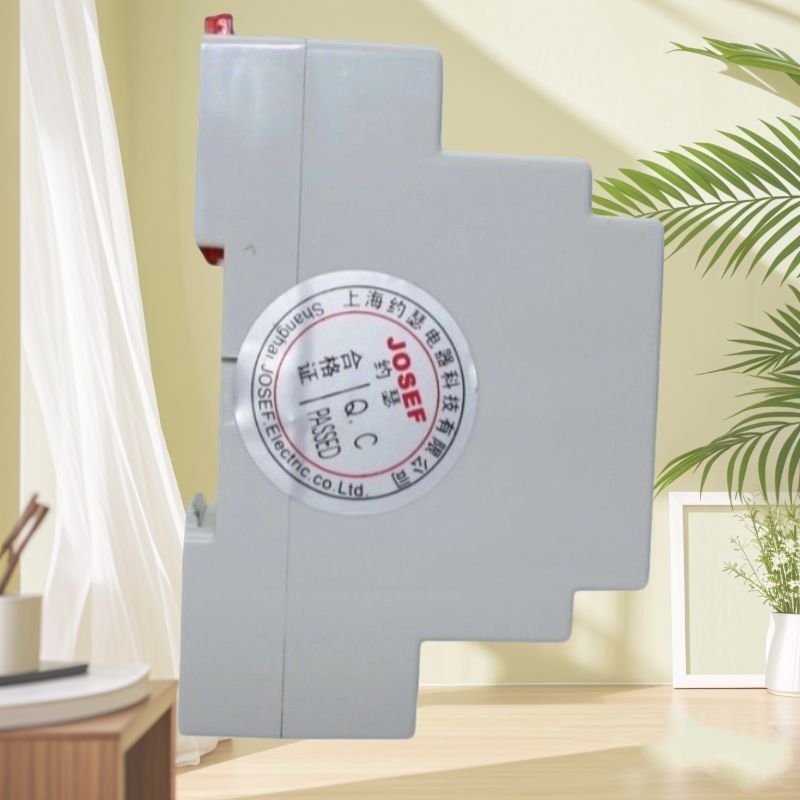

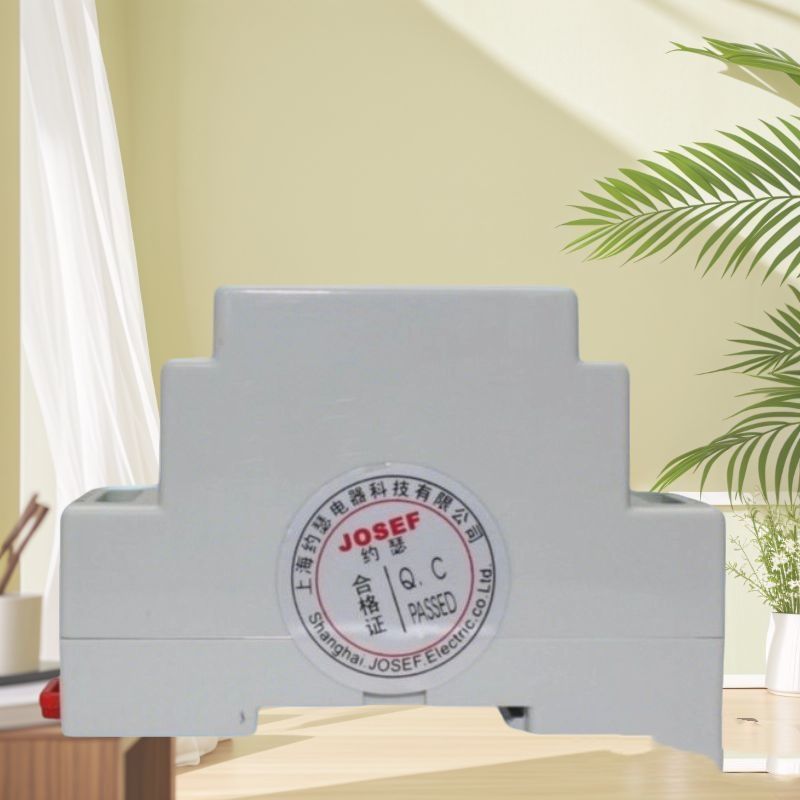

JOSEF约瑟 JOSEF约瑟 漏电继电器 配置灵活,抗干扰JD3-100/43
300.00
上海青浦区
上海约瑟电器有限公司
3年 | 指数:75 | 工商已认证
店铺推荐
  • 图文详情
  • 产品参数

一、核心功能

  1. 漏电检测与保护:通过零序电流互感器实时监测电路中的漏电电流,当电流超过整定值时,触发出口继电器动作,切断主电路或发出报警信号,防止设备事故、电气火灾及间接触电。
  2. 分级保护支持:动作时间分为快速型(<0.1秒)和延时型(0.1秒/0.2秒/0.5秒可选),支持干线与支线分级保护,避免越级跳闸,提升系统稳定性。
  3. 报警功能扩展:可配备蜂鸣器、信号灯等声光器件,组成漏电报警装置,实时反馈故障状态。
  4. 自检与试验功能:内置试验回路(电阻+按钮),可模拟漏电状态,便于定期测试功能正常性。

二、关键技术参数

  1. 额定电压:交流660V~1140V(适配煤矿、工业配电等场景),部分型号支持110V/220V。
  2. 动作电流:30~300mA或50~500mA范围可调,分挡或连续可调。
  3. 动作时间:快速型<0.1秒;延时型0.1秒/0.2秒/0.5秒可选。
  4. 触点形式:1常开+1常闭,支持控制断路器或接触器分断电路。
  5. 互感器孔径:25mm、45mm、100mm、150mm、200mm或方形非标定制。
  6. 功耗:≤5W(低功耗设计)。
  7. 绝缘性能:绝缘电阻≥10MΩ(500V兆欧表测量);耐压2kV/50Hz(1分钟无击穿)。
  8. 环境适应性:工作温度-15℃~+55℃(部分型号支持-25℃~+70℃),湿度≤90%,海拔≤2500m。

三、结构与设计优势

  1. 模块化设计:外壳采用高强度阻燃工程材料,内部组件布局紧凑,体积小巧,便于狭小空间安装。支持标准导轨安装与螺钉固定两种模式,接线端子防松脱设计,配备清晰标识,便于快速接线与维护。
  2. 触点可靠性:使用高导电性合金材料,配合精密弹簧结构,确保频繁操作下稳定接触,减少电弧影响,延长寿命。
  3. 电磁转换效率:线圈驱动部分优化设计,低功耗下实现快速吸合与释放,响应时间短,动作可靠性高。

四、应用场景

  1. 煤矿井下配电系统:适用于无中性点接地的低压配电系统,检测漏电信号并切断故障电路,防止瓦斯爆炸等事故。
  2. 工业自动化设备:为电机、气缸等执行元件提供漏电保护,避免设备损坏或人员触电。
  3. 建筑配电系统:在住宅、商业建筑中作为分支回路保护,防止漏电引起的火灾或触电事故。
  4. 电力系统:与断路器、接触器等组合成漏电保护装置,提升电网安全性。


JD3-40/33   JD3-40/333
JD3-40/334  JD3-40/43
JD3-40/433  JD3-40/434
JD3-70/13  JD3-70/133
JD3-70/134  JD3-70/233
JD3-70/234  JD3-70/33
JD3-70/333  JD3-70/334
JD3-70/43  JD3-70/433
JD3-70/434  JD3-100/13
JD3-100/133  JD3-100/134
JD3-100/23  JD3-100/233
JD3-100/234  JD3-100/33
JD3-100/333  JD3-100/334
JD3-100/43  JD3-100/433


品牌:JOSEF约瑟
型号:JD3-100/43
应用范围:漏电
触点形式:一开一闭
最小包装数:1
安装方式:导轨安装
