一、核心功能

DZB-12BG为带保持功能的电磁式中间继电器，主要用于直流操作的保护和自动控制线路中。其核心功能包括：

• 增加触点数量与容量：扩展主保护继电器的触点对数，提升触点承载能力。
• 实现保持功能：通过电流或电压保持触点状态，避免因信号短暂消失导致误动作。
• 适应复杂控制逻辑：支持电压启动/电流保持或电流启动/电压保持模式，满足分级保护需求。

二、技术特性

1. 额定参数
   • 额定电压：DC110V（适配直流供电系统）。
   • 额定电流：1A（支持0.25A、0.5A、2A、4A、8A等规格可选）。
   • 动作值：动作电压为额定值的30%~70%（即33V~77V），动作电流≤80%额定值。
   • 保持值：保持电压≤70%额定电压，保持电流≤80%额定电流。
   • 返回值：≥5%额定值，防止触点抖动。
2. 时间参数
   • 动作时间：≤50ms（额定电压下），快速响应信号变化。
   • 返回时间：≤60ms，确保及时复位。
3. 触点容量
   • 直流负载：电压≤250V，电流≤5A，时间常数5±0.75ms的直流有感负荷电路中，触点断开容量为50W。
   • 交流负载：电压≤250V，功率因数0.4±0.1，触点断开容量为250VA。
   • 长期接通电流：5A，支持持续稳定运行。
4. 功耗与效率
   • 功率消耗：≤7W，节能设计降低系统负担。
5. 环境适应性
   • 工作温度：-10℃~+50℃（部分型号支持-25℃~+70℃）。
   • 湿度：≤90%，防潮设计。
   • 海拔：≤2500米，适用于高原地区。
   • 抗干扰能力：符合相关标准，适应电磁辐射、振动等恶劣环境。
6. 机械与电气寿命
   • 机械寿命：5×10⁴次，长期使用可靠性高。
   • 电寿命：1×10³次，满足频繁操作需求。

三、结构与设计

1. 模块化结构

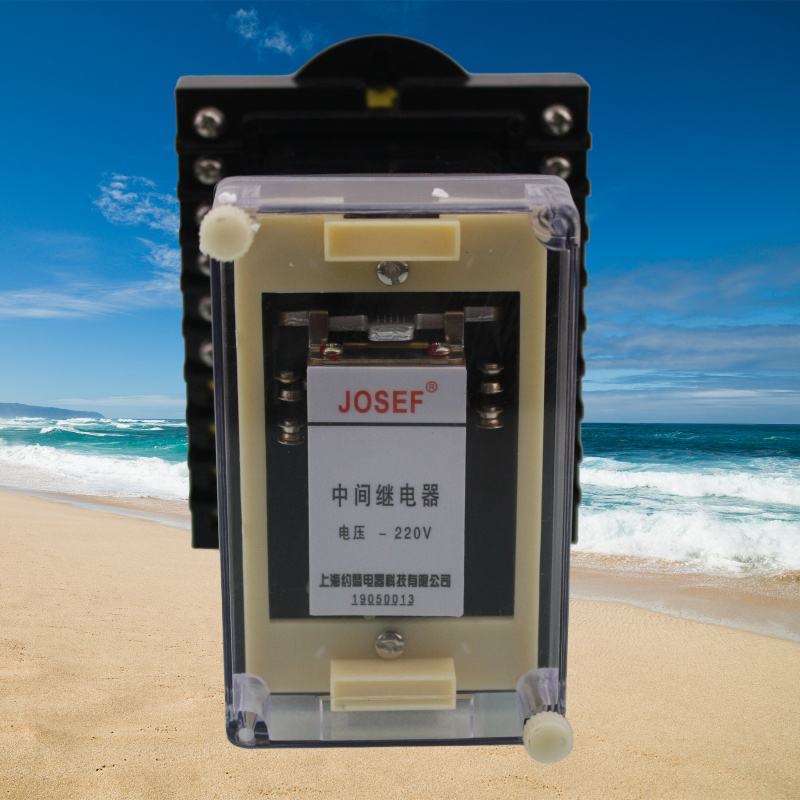

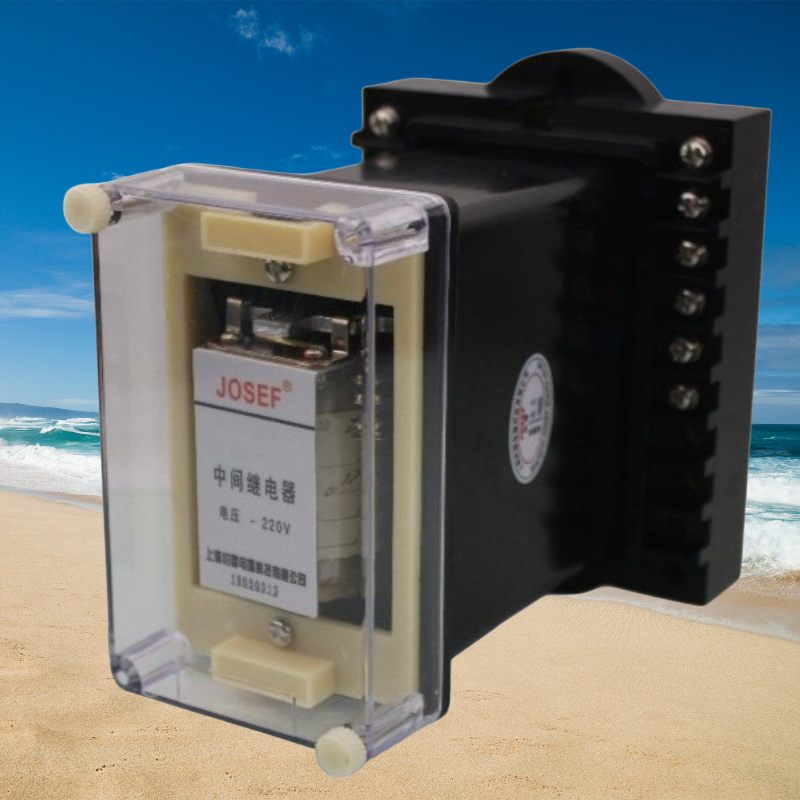

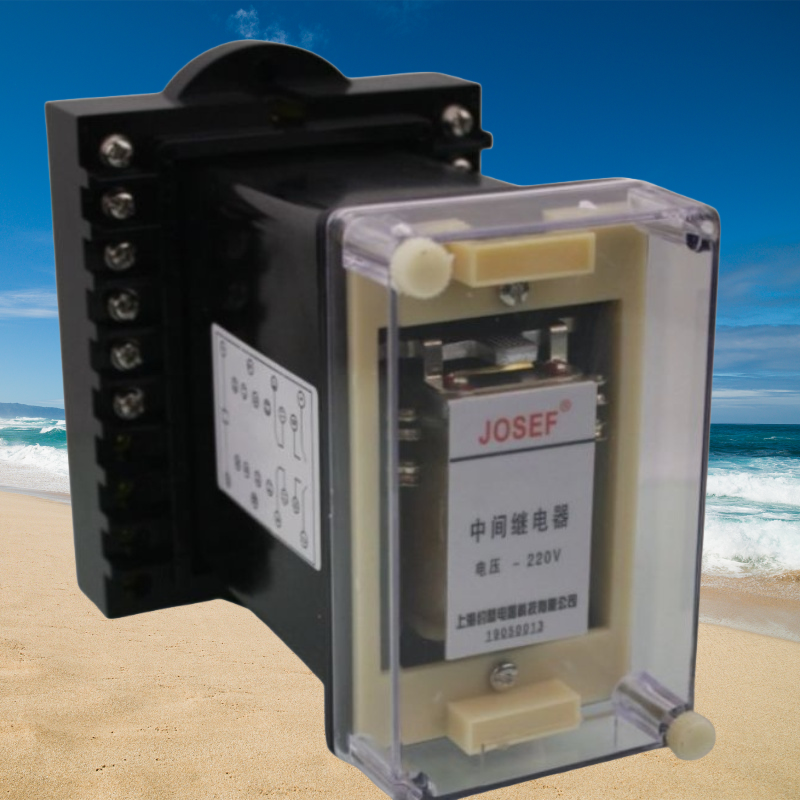

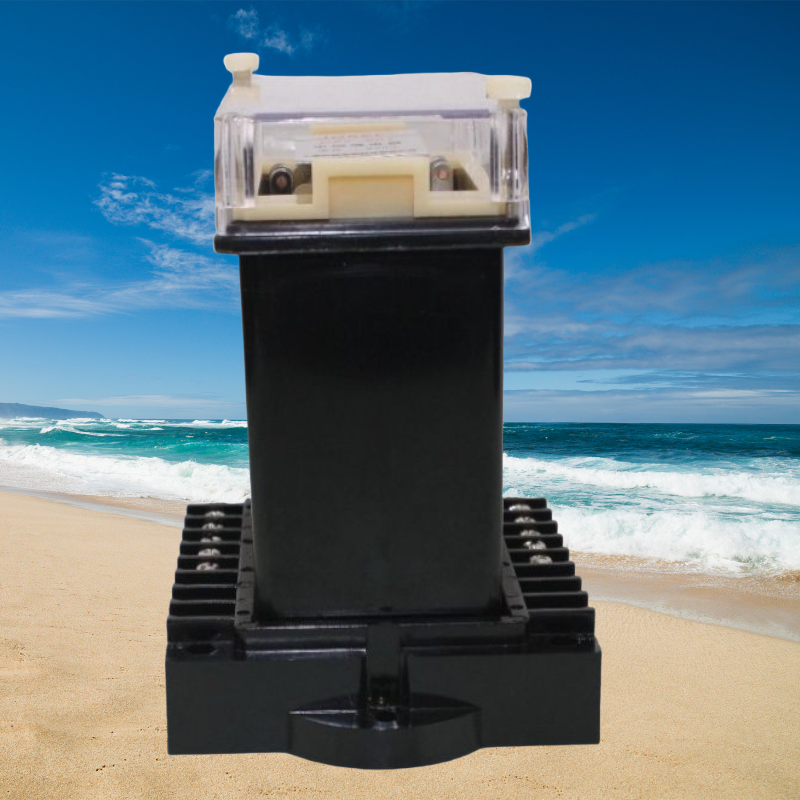

   • 由电磁系统（线圈、导磁体、衔铁）和接触系统（触点弹片、触点）组成，装在胶木底座上，盖以透明塑料外壳。
   • 线圈装在“U”型导磁体上，衔铁与导磁体通过支柱绞链连接，拉力弹簧使继电器返回初始位置。
2. 改进型设计
   • 克服原DZB-10B继电器绕组线径过细（0.06~0.07mm）导致的断线问题，提升运输可靠性。
   • 内部接线、外形尺寸、接线端子、使用功能与原型号保持一致，便于替换升级。

四、应用场景

1. 电力系统
   • 用于发电机、变压器等设备的保护回路中，作为过电压、欠电压保护的辅助继电器，防止设备损坏。
2. 工业自动化
   • 在生产线、机床等设备中，实现控制信号的延时传递，确保设备按预定顺序启动或停止。
3. 交通运输
   • 应用于地铁、高铁的牵引供电系统，保护关键设备免受电压异常影响。
4. 冶金轧钢
   • 在高温、高振动环境中，稳定控制轧钢设备的电气回路，保障生产安全。
5. 石油化工
   • 用于防爆区域，控制电机、阀门等设备的启停，防止因电压波动引发事故。

五、操作与维护

1. 接线方式
   • 支持板前接线或板后接线，适应不同安装需求。
   • 内部接线图清晰标注各端子功能，便于维护与调试。
2. 自检功能
   • 内置试验回路（电阻+按钮），可模拟动作状态，定期测试功能正常性。
   • 按下试验按钮后，继电器应迅速动作（指示灯亮），验证保护逻辑有效性。
3. 复位方式
   • 手动复归：故障排除后需按动合闸按钮使继电器复位，避免误操作。
4. 维护要点
   • 定期检查接线端子是否松动，确保连接可靠。
   • 清洁继电器表面灰尘，防止接触不良。
   • 根据气候条件及电网状况，调整电压整定值至合适范围。

系列型号
DZB-11B带保持中间继电器；
DZB-11BG带保持中间继电器；
DZB-12B带保持中间继电器；
DZB-12BG带保持中间继电器；
DZB-13B带保持中间继电器；
DZB-13BG带保持中间继电器；
DZB-14B带保持中间继电器；
DZB-14BG带保持中间继电器；
DZB-15B带保持中间继电器；
DZB-15BG带保持中间继电器；
