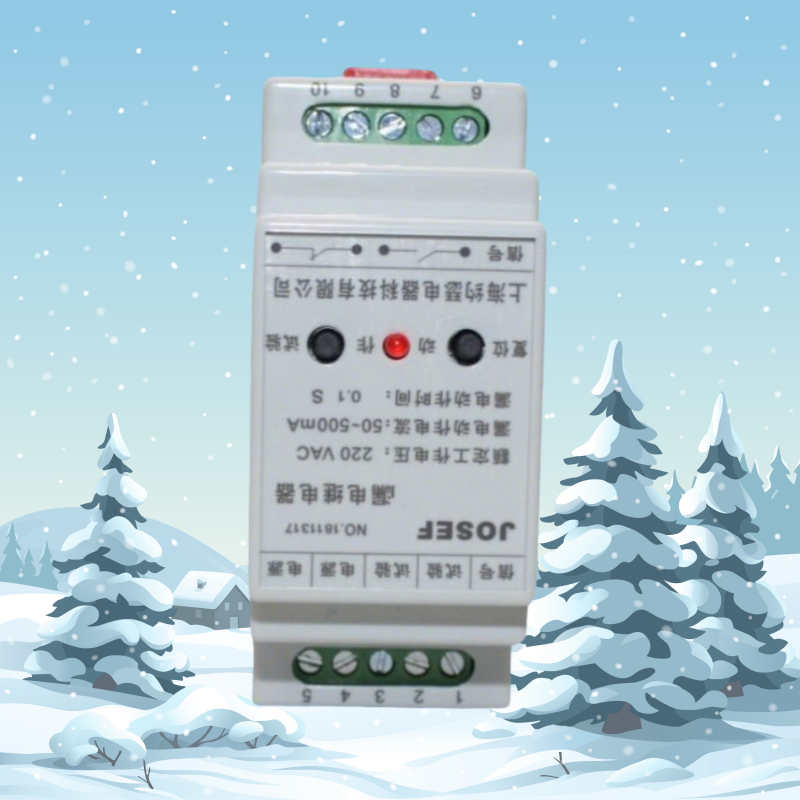

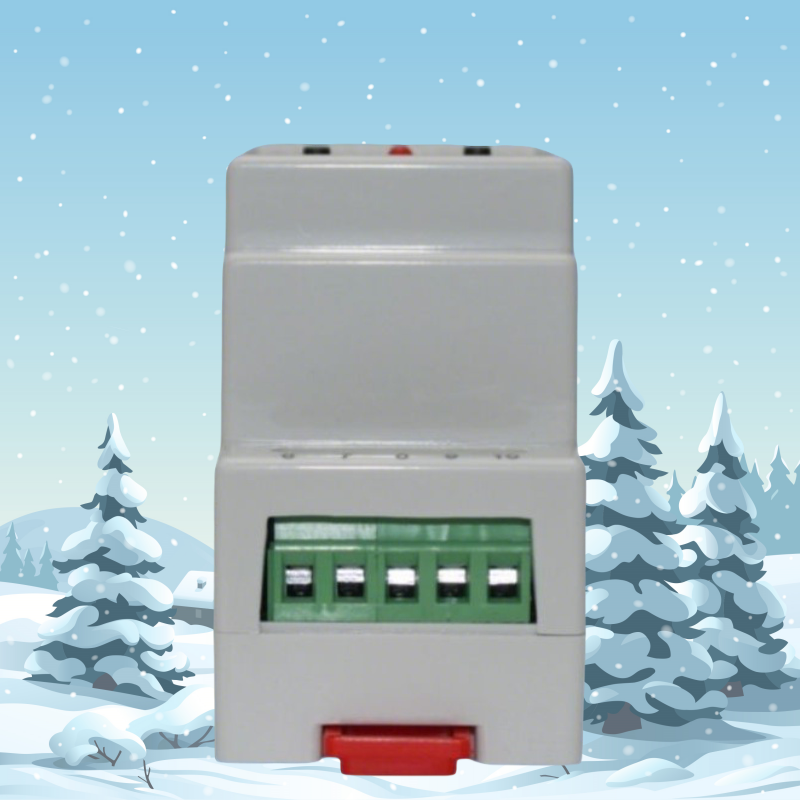

一、核心功能

1. 漏电检测与保护
   • 通过零序电流互感器实时监测电路中的漏电电流，当电流超过整定值（30~300mA或50~500mA可调）时，触发出口继电器动作，切断主电路或发出报警信号，防止设备事故、电气火灾及间接触电。
2. 分级保护支持
   • 动作时间分为快速型（<0.1秒）和延时型（0.1秒、0.2秒、0.5秒可选），支持干线与支线分级保护，避免越级跳闸，提升系统稳定性。
3. 报警功能扩展
   • 可配备蜂鸣器、信号灯等声光器件，组成漏电报警装置，实时反馈故障状态。
4. 自检与试验功能
   • 内置试验回路（电阻+按钮），可模拟漏电状态，便于定期测试功能正常性。

二、关键技术参数

三、工作原理

1. 漏电检测
   • 穿入主线路的零序互感器在正常时矢量和为零或极微，当发生漏电或触电时，感应到不平衡电流矢量和信号（iA+iB+iC≠0）。
2. 信号处理与执行
   • 零序电流互感器将信号送入电子线路放大，检测漏电流是否超过整定值。若超限，触发可控硅导通，使继电器动作，利用常开/闭点控制主线路断路器或接触器断开，切除故障线路。
3. 试验回路
   • 按下试验按钮，模拟漏电电流（指示灯亮，出口继电器动作）；按下复归按钮，灯灭，出口继电器返回。

四、典型应用场景

1. 煤矿井下配电系统
   • 适用于无中性点接地的低压配电系统，检测漏电信号并切断故障电路，防止瓦斯爆炸等事故。
2. 工业自动化设备
   • 为电机、气缸等执行元件提供漏电保护，避免设备损坏或人员触电。
3. 建筑配电系统
   • 在住宅、商业建筑中作为分支回路保护，防止漏电引起的火灾或触电事故。
4. 电力系统
   • 与断路器、接触器等组合成漏电保护装置，提升电网安全性。
