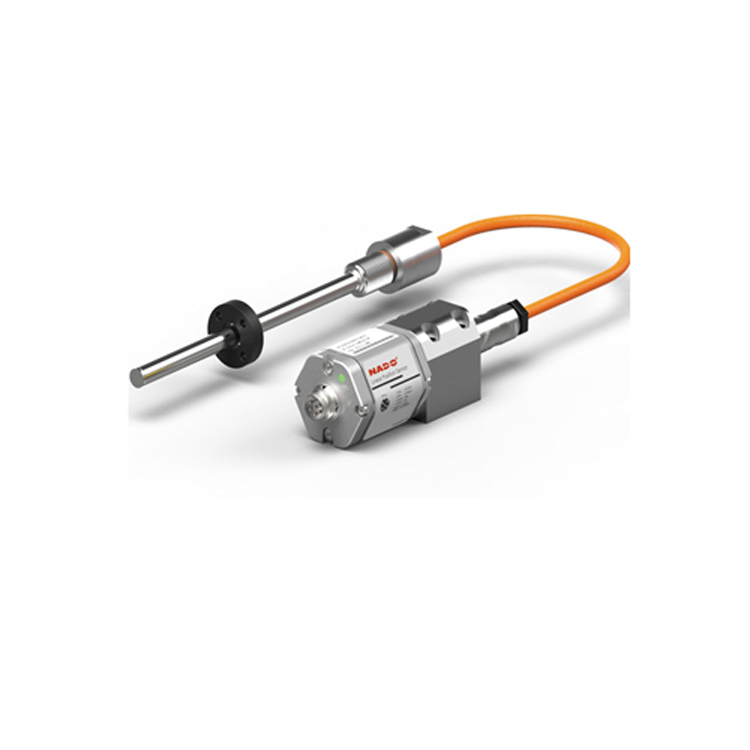

T-TF柔性外管传感器
T-TF柔性外管传感器产品特点：
●直接位置输出：模拟量、SSI、Profibus-DP、CANopen、Start/stop
●永不磨损，非接触式测量方式
●不收受安装空间的限制
●易于诊断，LED指示灯状态指示
●坚固耐用，全封闭设计
●可卷曲包装减少空间，减少包装及运输成本
●适合长行程油缸应用
●直线测量，值输出

模拟量输出
输入
测量数据：位置（游标磁环）
输出：模拟量、SSI、Profibus-DP、CANopen、Start/Stop
测量范围：500mm～25000mm 或根据客户需要定制zui高可达25米
精度
分辨率：按输出而定
重复精度：＜满量程的±0.001%或与分辨率一样
迟滞：＜10μm
非线性度：＜满量程的±0.02%（zui小±100μm）
工作条件
磁铁速度：任意
湿度/露点：湿度90%，不能结露
环境温度：-40℃~+85℃
冲击指标：GB/T2423.5 50G
温度系数：≤ 30PPm/℃
电气防护：IP65(加入耐压外管后，保护等级可达IP67）
振动指标：GB/T2423.10 20g/10~2000Hz
EMC测试:GB/T17626.2/3/4/6/8,等级4/3/4/3/3，A类，CE认证
结构及材料
故障指示：电子仓尾盖带LED灯显示
置磁铁：标准磁环及各种环形磁铁​
测杆：不锈钢软管zui小弯曲半径250mm，装运半径400mm
电子仓：铝合金
安装
​安装方向：任意​
电气特性
出线方式：直出线缆或航空插头
极性保护：zui大-30VDC
jue缘强度：500V
工作电流：＜80mA（随量程变化）
超压保护：zui大36VDC
输入电压：24VDC(-20~+20%)
jue缘电阻：＞10MΩ
