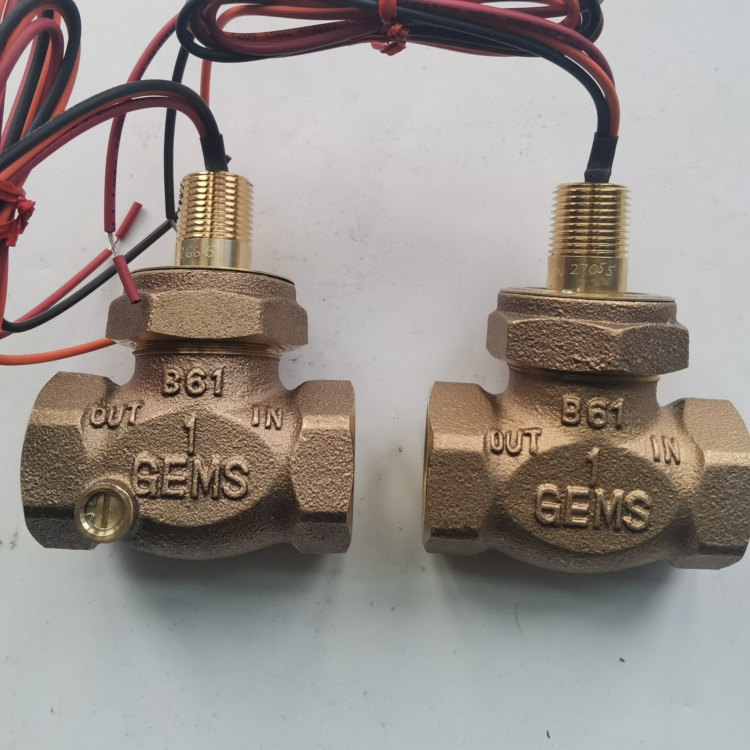

捷迈Gems FS-200流量开关
捷迈Gems FS-200流量开关的部件号
尺寸NPT  流量设定GPM           部件号
青铜        不锈钢
1″           0.5             27051       27059
1              27052       27060
2              27053       27061
3              27054       27062
4              27055       27063
5              27056       27064
6              27057       27065
8              27058        27066
1-1/4″        1              27067        27076
2              27068        27077
4              27069        27078
6              27070        27079
8              27071        27080
10             27072        27081
12             27073        27082
16             27074        27083
20             27075        27084
端口尺寸      流量设定GPM         部件号
青铜         不锈钢
1-1/2″            1.5          27085         27093
3           27085          27094
5           27087          27095
7.5         27088           27096
10          27089          27097
15          27090           27098
20          27091           27099
30          27092           27100
2″ NPT            2           27101           27109
4           27102           27110
5           27103           27111
10          27104           27112
15          27105           27113
25          27106           27114
35          27107           27115
50          27108           27116
订购指南 - 标准型号
FS-200 系列开关特殊的部件号是基于所需的外壳材质、管口尺寸和流量设定值
而确定的，FS-200 可调型还基于流量设定范围。
捷迈Gems FS-200流量开关的性能参数
接液材质
 外壳
 FS-200        青铜或316不锈钢
FS-200         可调型 青铜
 梭            特氟隆
 盖            青铜或不锈钢
 弹簧          316 不锈钢
 其它接液部件  Viton®（氟化橡胶），陶瓷
工作压力 耐压 400 PSIG @ 、37.8℃
 破裂压 800 PSIG @ 37.8℃
工作温度
 FS-200        -29℃到 +148.9℃
 FS-200可调型 -29℃ 到 +93.3℃重复性 1% Max
设定点精度 ±10%
设定点偏差 15% Max
开关* SPDT, 20 VA
电气联接 No. 18 AWG, 24” 长,聚合体引线
捷迈Gems FS-200流量开关的关键参数
流量设定 ： 固定式 ：0.5GPM~100.0 GPM
可调式 ：1.0GPM~15.0 GPM
接口 ： 1”NPT~2”NPT
基本构造材质 ： 青铜或不锈钢
设置类型 ： 固定式或可调式
FS-200 系列流量开关可以提供重复性为 1% 的流量监测，有多种流量设置
和管口尺寸。它牢固的构造无论在水或油中都可以保证很长的使用寿命。 宽
大的流动通道使得压损很小。这种开关可实现对于高流量的润滑、冷却或处 理系
统中的不规则流体的监测。
FS-200 系列可调流量开关和固定式的开关一样，精度高，且同样牢固。同时，
可调系列开关另外有一个特点 ：设定点外部可调。有了这样灵活的开关， 您可以
在给定范围内根据需要对流量设置进行调整。调节时只需一只平头螺丝刀。
