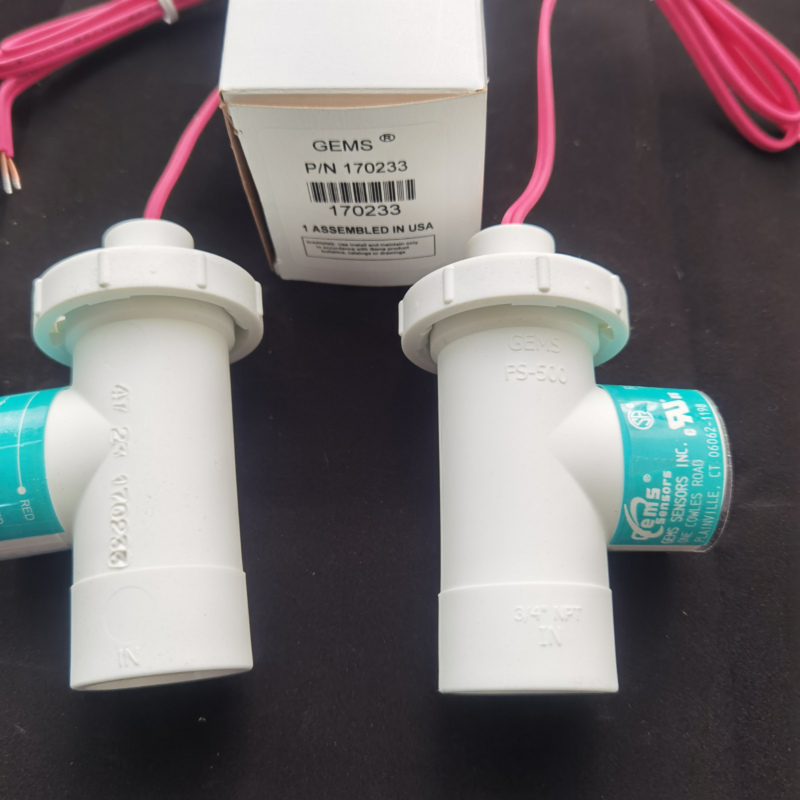

捷迈Gems FS-500浆片式流量开关
捷迈FS-550流量开关的部件号：29609，30641，56730，66914
GMES FS-550不锈钢材质的部件号有：29608，56729，30640，61189
捷迈Gems FS-500浆片式流量开关用于大口径管道有/无流量监测
专为正向液体流量监测而设计，大工作压力2000 psig (138 bar)
的技术凸轮设计保证了低压阻效应，无需波纹管、密封或机械联动装置
内嵌安装限制少，桨片偏转离开液路

捷迈Gems FS-500浆片式流量开关的典型应用:

保证以下大口径管道中的流量和/或渗漏检测:
压缩机• 热交换器• 涡轮机 • 发动机 • 锅炉 • 冷却器
保护高或低压泵免受空化作用, 检测临界逆流并保护:
阀 • 泵 • 调节器

捷迈Gems FS-500浆片式流量开关的工作原理
安装和维护
浆片式设计适用于大管径

FS-550的主要特点
在用于对正向液体流量的探测，压力可高达2000PSIG（137.9bar）
的、技术凸轮设计，确保压降较低，不需要波纹管
密封或机械连接 限制小的插入深度：流量增加后浆片轴可移出液体管道
管线尺寸：1 1/4"及以上
主要结构材质：不锈钢或黄铜
设置类型：固定式
捷迈Gems FS-500浆片式流量开关的部件号：
29609，29608， 30641，30640，56730，56729，66914，61189
捷迈Gems FS-500浆片式流量开关的参数
接液材质
 外壳 黄铜或316不锈钢
 桨片 302不锈钢
 弹簧 316不锈钢
 其它接液部件 陶瓷和特氟隆
大工件压力 2000PSIG
压降         3 PSIG Max.
工作温度     -34.4℃~ +148.9℃
设定点精度   ± 25%
开关*        SPDT,20VA
重复性       ± 5%
电气联接     .18AWG,24”长，聚合体引线
