项目名称

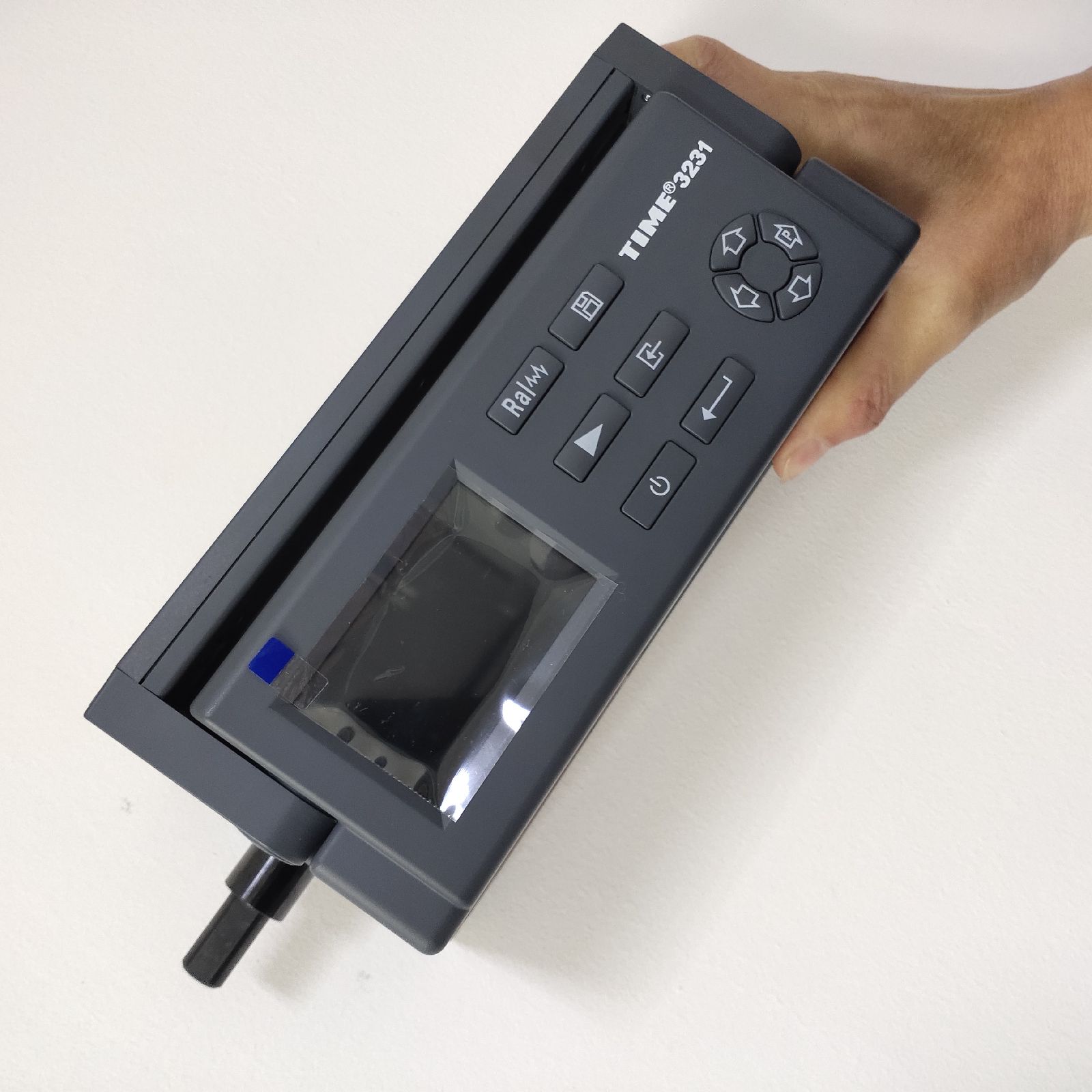

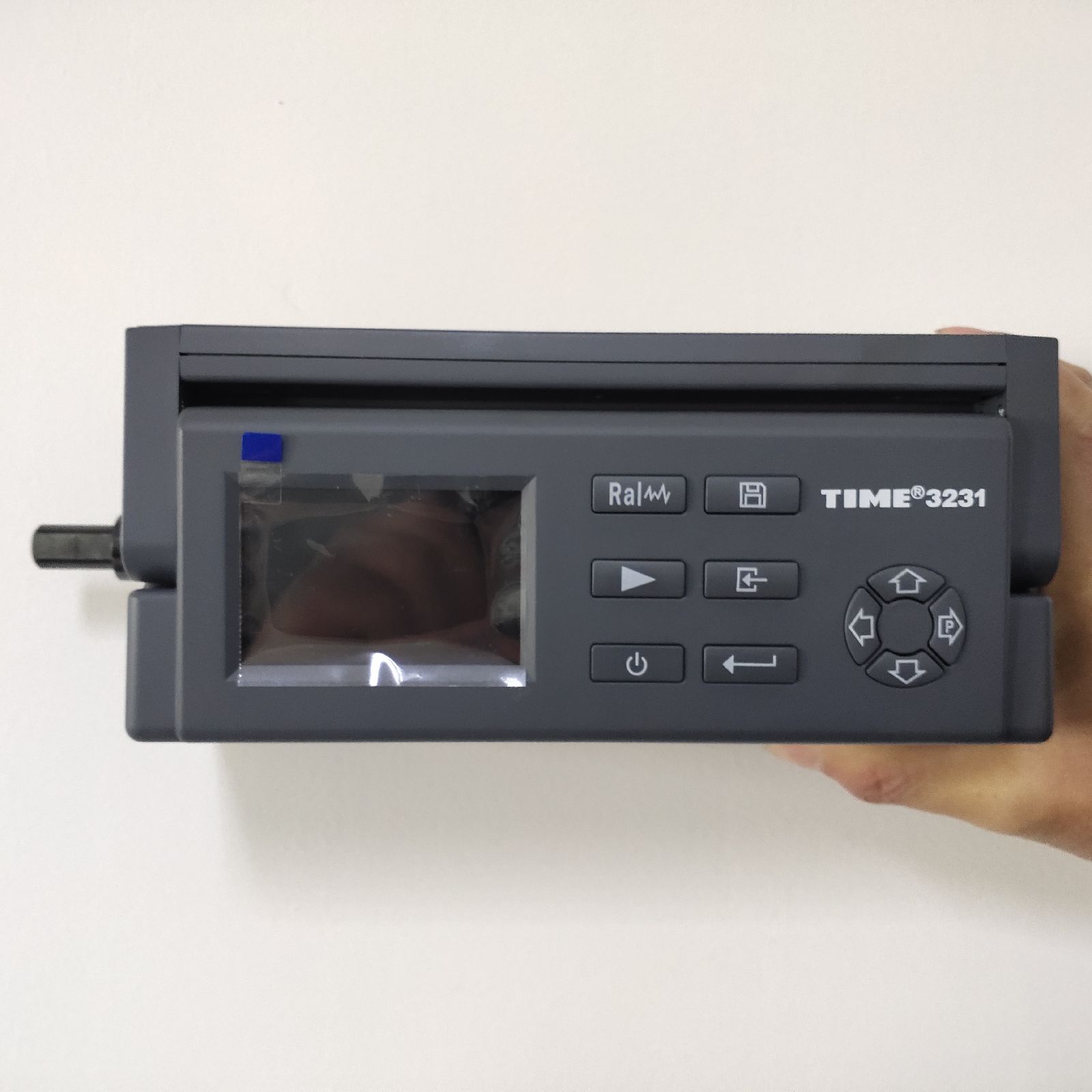

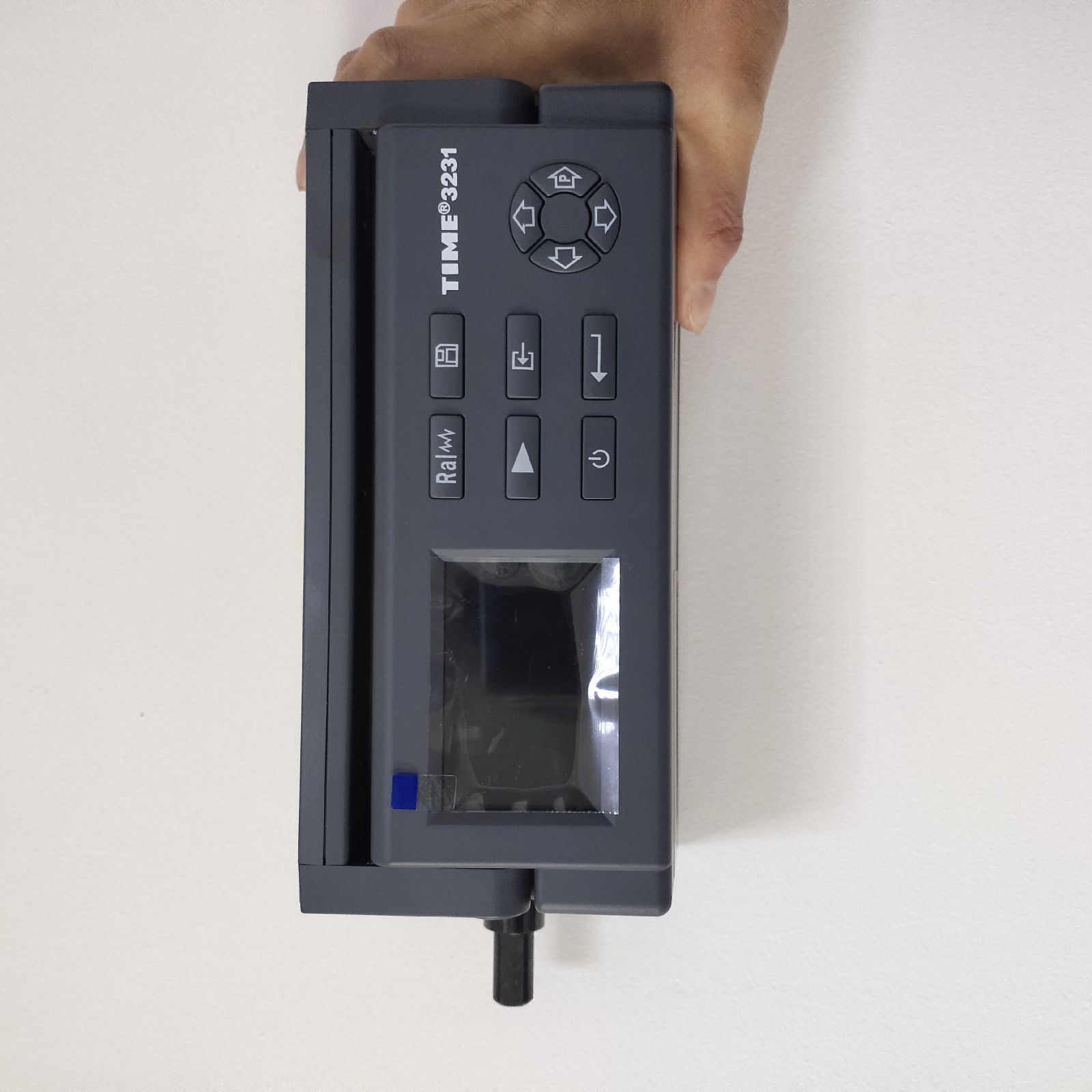

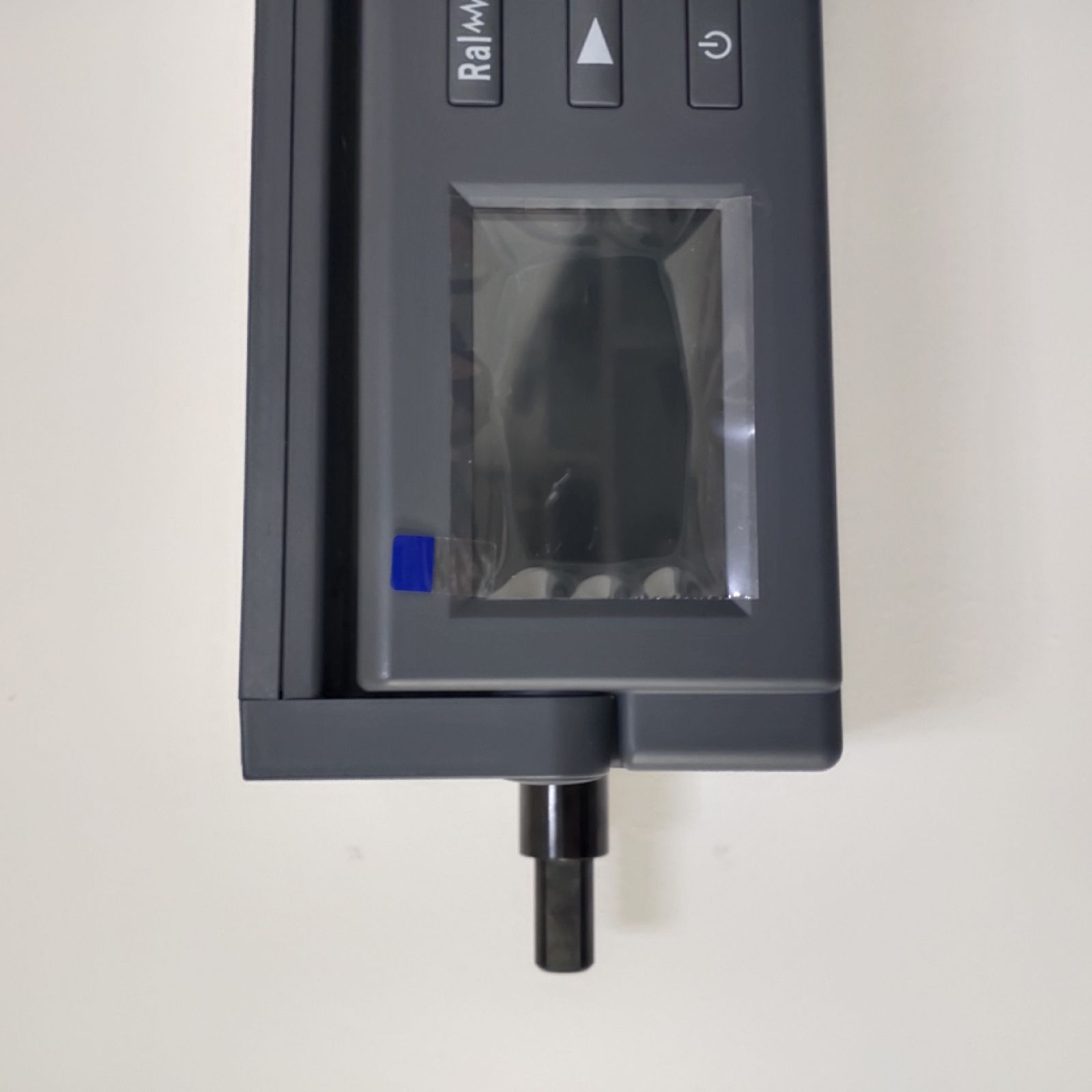

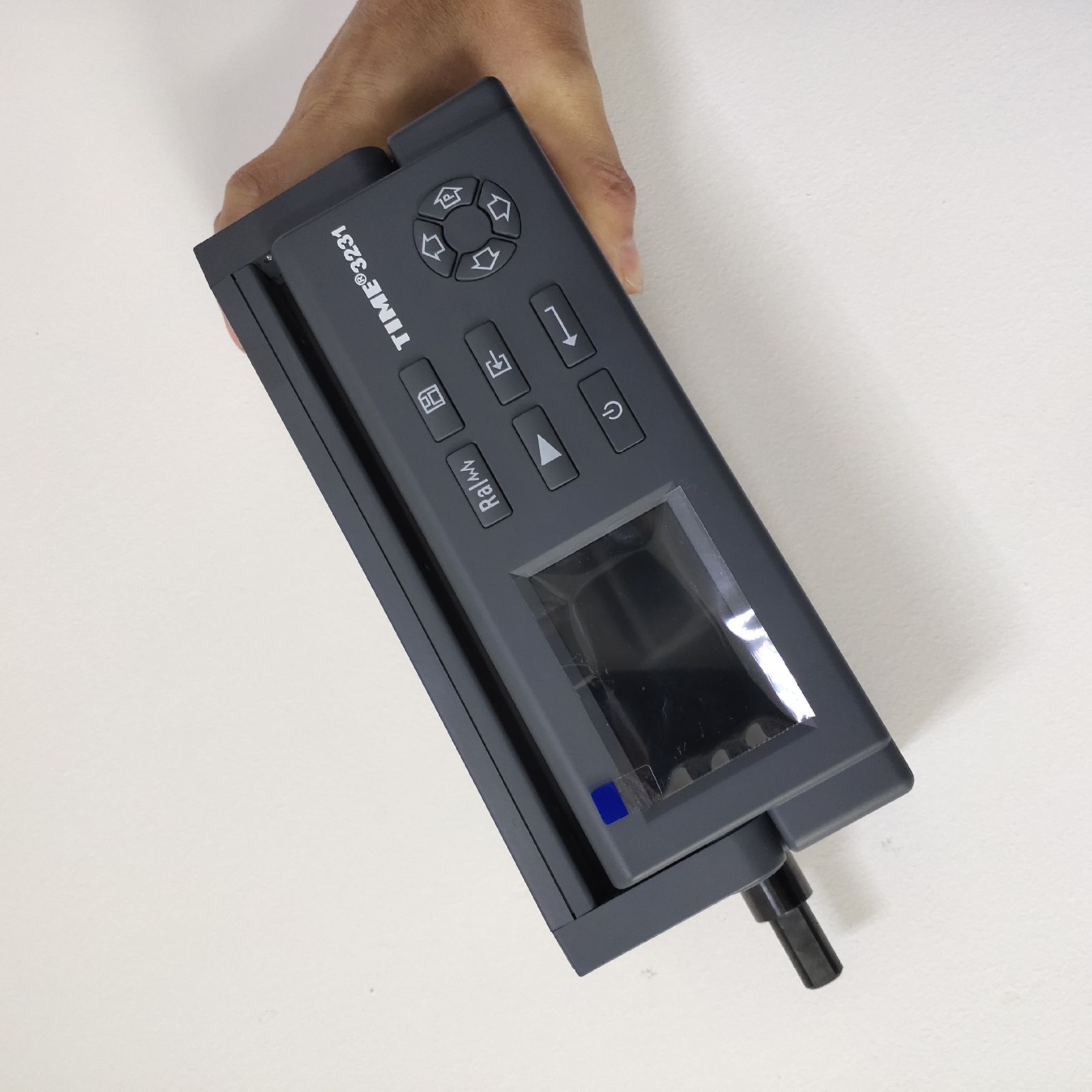

TIME3231

测量范围

X 轴（*大测量行程）

40mm

Z 轴（*大垂直量程）

800μm （ Ra 测量范围从 0.001-36 μm ）

检出器

检出方式

电感式 / 可无导头（无导轨）测量

分辨力

800μm 满量程条件下，

系统分辨力为 0.01μm （ Z 轴方向）

每段取样样长度*大采样点数 4000 点（取决于取样长度的选取）。

针尖

符合以下标准的*新版本：

GB/T6062 （等效于 ISO3274 ）

GB/T19600 （等效于 ISO12179 ）

JJF1105

测力

弯曲

检测方法

驱动装置

仪器结构

驱动内置、传感器可插接更换。

测量部分可独立升降。

测量速度

0.15 、 0.5 、 1mm /s

驱动速度

2mm /s

俯仰调节

-4.5º ～ +1.5º

升降调节

50mm

预置标准

ISO1997 / ANSI / JIS2001

参数

预置标准中所定义的粗糙度、波纹度、轮廓度参数，可添加。

R 参数： Ra 、 Rz （ ISO ）、 Rz （ JIS ）、 Rc 、 Rq 、 Rt 、 Rp 、 Rv 、
Rmax 、 R3z 、 R3y 、 RSk 、 RS 、 RSm 、 Rmr 、 Rlo 、 RHSC 、 Rpc

W 参数： Wa 、 Wp 、 Wv 、 Wt 、 Wz （ ISO ）、 Wq 、 Wsk 、 Wc 、 WS 、
WSm 、 Wlo 、 WHSC 、 Wpc 、 Wmr(c) 、 Wz(JIS)

P 参数： Pa 、 Pp 、 Pv 、 Pt 、 Pz （ ISO ）、 Pq 、 Psk 、 Pc 、 PS 、
PSm 、 Plo 、 PHSC 、 Ppc 、 Pmr(c) 、 Pz(JIS)

Rk 参数： Rk 、 Rvk 、 Rpk 、 Mr1 、 Mr2

*高显示分辨率

0.001μm

滤波器

2CR 、高斯 (Gaussian Filter)

取样长度

0.08 、 0.25 、 0.8 、 2.5 、 8.0 、 10mm （此为 TIME3233 ）

取样数

1 ～ 5 倍的取样长度

评定长度

1L -5L （可选）， L 为取样长度

示值误差

±5% （带导头）， 10% （无导头）

示值变动性

≤3 ％

附加功能

内置存储

本机可存 10 组数据（含图形）

打印

可外接专用微型打印机、方便现场打印

语言

中英文，可添加。

通讯方式

USB 和 RS232 双模式

特别功能

在无导头状态下也可转角 90º 测量。

“ 动测联动 " ，有效切除空驶行程，适用于长度*小为 1.5mm 的狭小测量空间。
