设备名称

规格要求

用途

数显卡尺

示值误差±0.01mm、

须取得校准或检定证书。

直接测量法，是检测 工作的根本保障。

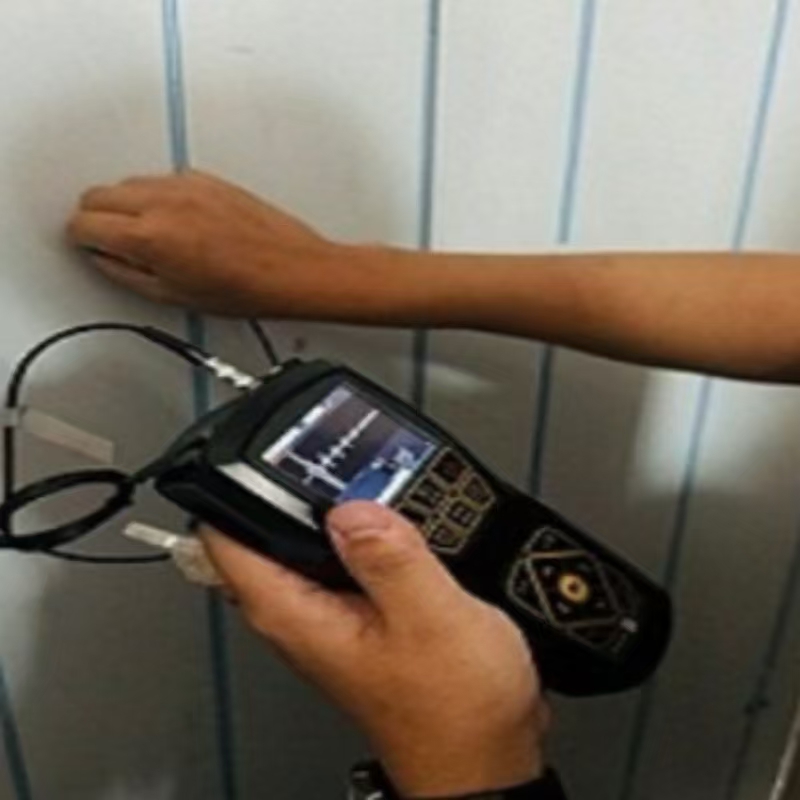

超声波测厚仪

示值误差±0.05mm（10mm  以下时），须取得校准或检  定证书。必须具备，在有漆 的条件下（包括双面有漆）， 开启“隔漆测厚 "的功能， 无需打磨，精确测量金属本 体厚度。另须具备“实时 A  扫信号展示功能（而非“快 照 A 扫 "），以便查找腐蚀点 坑。应提供至少如下配件： 一个单晶延迟块探头

（。≤4.5mm）、用于测厚、 查找腐蚀点坑；一个“不等 厚阶梯试块 "、以及两枚“不 等厚防漆试片，（用于查验 仪器的隔漆测厚能力 。建 议，厚度分别为 500um 左右、 以及 1000um 左右）

快速测量，

对卡尺无法卡量的部 位进行测量，

有漆的前提下，无需 打磨，精确测量本体 厚度。

△ 显示分辨力

0.001mm 或 0.01mm 或 0.1mm 可选

△ 声速调节范围测量 范围

0.1-600mm   508 m/s～18699m/s

△ 重复性

遵守 JJF1126

5M 及以上探头重复性：0.03mm 2M 及以下探头重复性：0.1mm

△ 探头参数

详见 4.1-测量范围中的探头参数

△ 显示器

彩色 TFT 液晶显示器，320x240 像素,5 位显示，具有背光灯

△ 测量功能

高精密测量工具，适合测量金属、塑料、陶瓷、玻璃及其他任何超声波 的良道导体。常规测量、*小厚度捕获、*大厚度捕获、差值、上下限 LED 报警。

△ 特殊材料测量

增益调节范围：0-99dB；屏蔽条：始脉冲-底波、界面波-底波、 回波- 回波模式均可调节。斜率：可调节至 11。以上三个功能、组合使用，可 测量各种特殊材料， 比如含钼类不锈钢（316、317 等）、玻璃钢、球化 率极差的铸铁、灰铁等材质。

△ 设置锁定

对校准数据等进行锁定

△ 脉冲发生器

可调方波脉冲发生器

△ I/O 端口

USB 通讯

△ 发射电压

60V、110V、150V、200V 可选

△ 发射脉宽

随探头频率改变

△ 增益范围

0-99dB，1dB 步进

△ 频率范围

0.5 Mhz～20Mhz

△ 测量速率

标准(4Hz)、快速(20Hz)

△ 探头设置

10 组固定探头设置和 22 组自定义探头设置

△ 数据存储

500 个数据文件，每个可存储 1000 的测量值和波形

△ 使用环境温度

0℃~40℃

△ 电源

根据客户需求，可选：三节 5 号干电池 \ 镍氢充电电池

△ 工作语言

中文、英文

△ 功耗

工作电流不超过 250mA（关闭 WiFi，亮度暗， 4.5V 下）

△ 外形尺寸

187mm×87 mm×43 mm

△ 外壳

耐冲击、防尘、仿溅，符合 IP65

△ 重量

360g 左右

△ 适用标准及规范

● Q/HD SDF0001-2014 超声波测厚仪

● JJF 1126-2004 超声波测厚仪校准规范

● GB/T 6587 电子测量仪器通用规范

▲ 标准配置

●主机   ●15MHz 单晶探头  ●耦合剂
