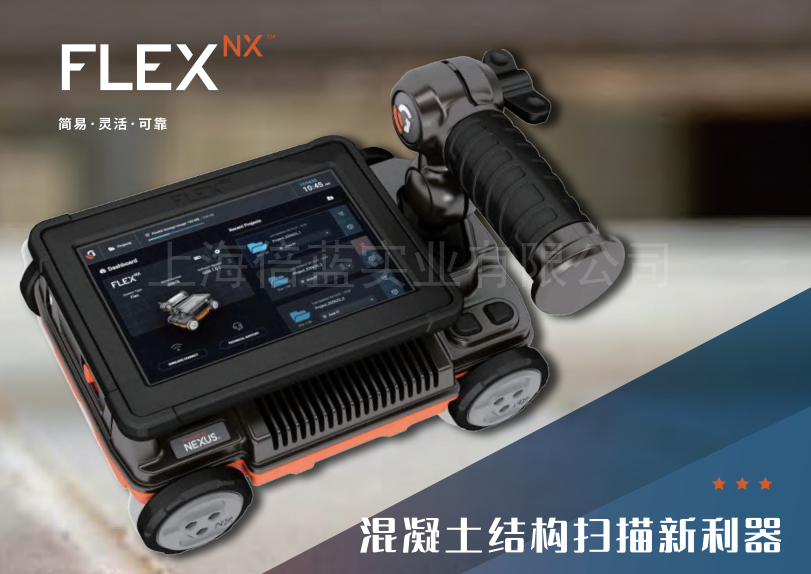

Flex NX™结构扫描地质透视仪系统

混凝土结构扫描新利器
Flex NX使工作变得简单高效安全，结构更清晰更直观。
简易：一体化设计，Flex NX双通道交叉极化天线设计，提供更全面清晰的图像，快速轻松地定位和识别目标体。

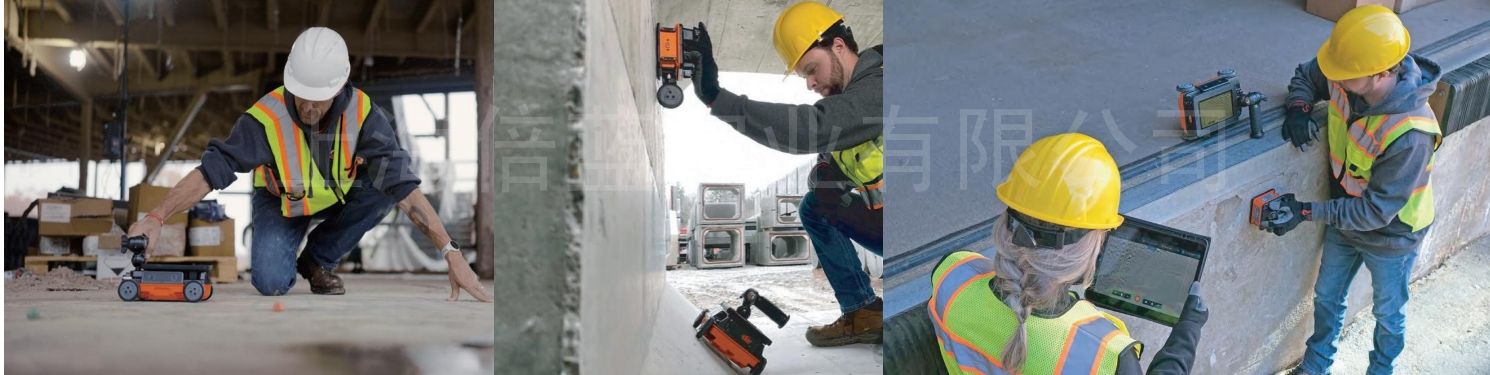

灵活：Flex NX和NX无线天线的灵活性，无论遇到什么工作场景都能够灵活应用。
可靠：IP65防护等级，在常见工作环境中通过了一系列严格的测试和考验。

01 完整高效的混凝土结构扫描系统
●FLEX NX一体化扫描系统，双极化天线；
●基于Nexus™平台的CW连续波雷达系统，新一代专利技术，分辨率更高、穿透深度更大；FLEX NX和NX25天线的*大探测深度可达75cm；NX15天线*大探测深度100cm；
●FLEX Mode自由3D模式，颠覆了繁琐的网络式3D模式；
●触摸屏操作，快捷方便，支持中文操作界面；
●测距轮、激光、FLEX定位系统；
●GSSI FUSION™平台，使用PAD或手机实时数据查看，快速报告提交；
●可选配NX25\NX15无线连接天线，适应于狭窄角落和更大深度要求的探测任务；
●可选配延长杆，便于墙体、高空等地方测量。
02 应用效果-全面细致，化繁为简

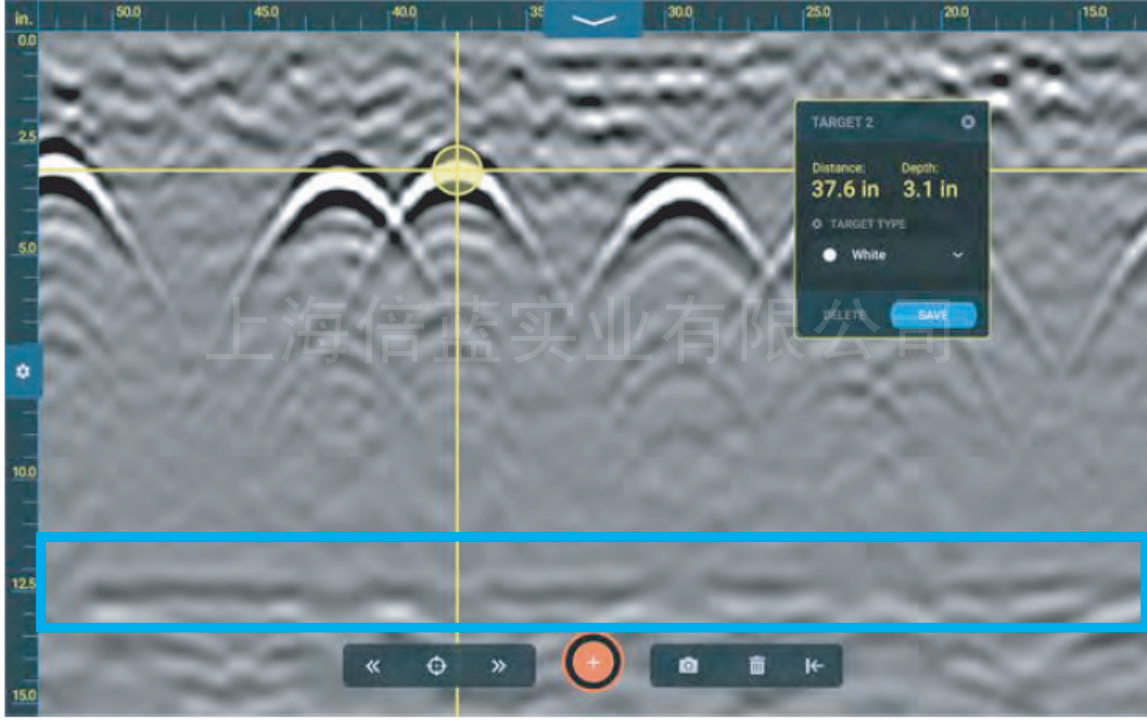

●双通道交叉极化设计，可同时测量并显示标准和交叉极化的数据。Flex NX的双通道模式有助于揭示和识别单通道系统无法直接揭露的目标体。图例中展示了一个混凝土板结构扫描结果图。顶部有一层钢筋，中间有一根PVC电线导管。上图标准模式下，由于钢筋目标的高振幅特征，很难发现PVC电线导管和底板界面。但下图交叉极化模式下，清晰的显示了一根PVC管(蓝点),底板界面(橙色框),以及支撑楼板的结构构件。

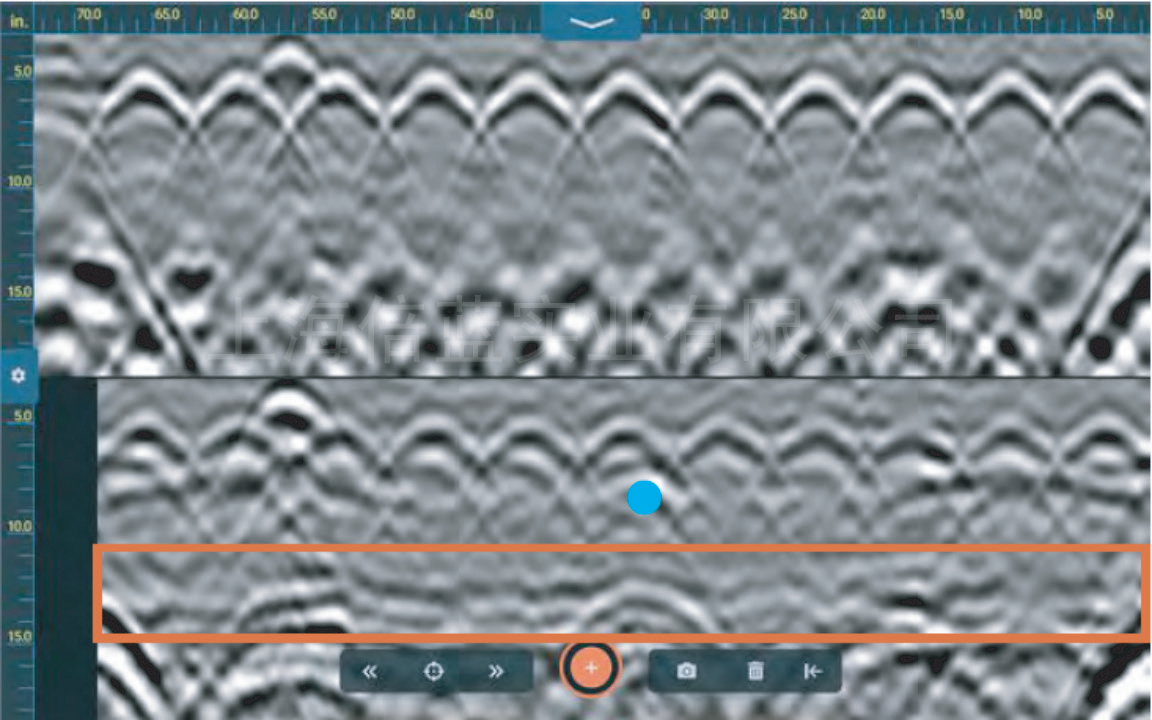

●可灵活切换单通道和双通道显示模式。多种定位系统可在现场实时标记目标。图像显示混凝土板中有一排粗的钢筋，图像底部显示了混凝土与空气的界面(蓝色框)。

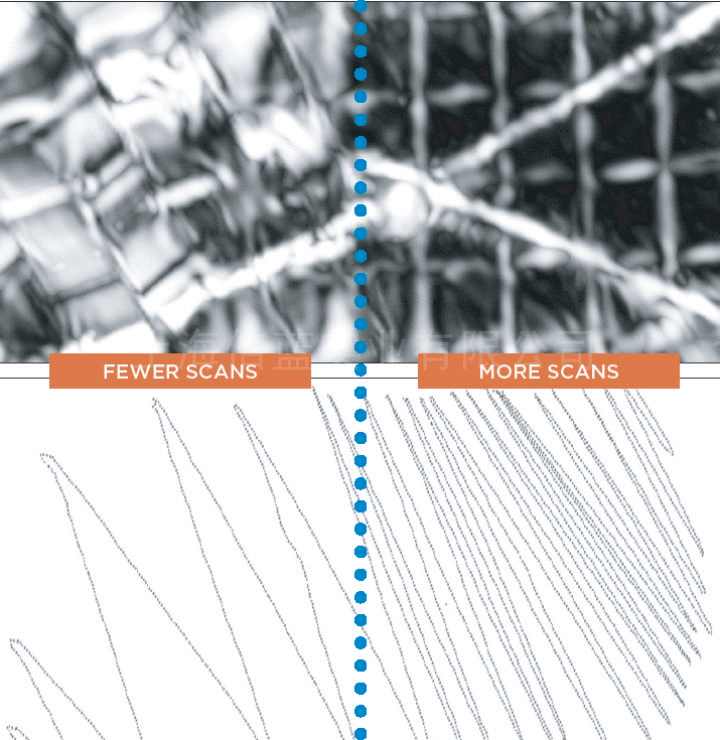

●基于Nexus""平台开发了FLEX自由3D模式，使FLEX NX系统成为更为简单、灵活的手持式雷达扫描成像系统，无需复杂的网格设置和额外的定位系统及网格纸。Flex NX颠覆了繁琐的标准网格式3D工作方式，实现了更少的扫描，更快的结果输出。可以自由探索并快速评估目标区域，扫描得越多，图像就越清晰。

03 Flex NX技术指标：

硬件指标
系统类型	独立的一体化系统
方法原理	探地雷达(GPR)
GPR技术	基于Nexus""平台的CW连续波(专利申请中)
操作模式	单通道，双通道或合并通道线扫描，聚焦模式，Flex模式
*大测深	Flex NX:0～75 cm(0～30 in) NX25:0~75 cm (0～30 in) NX15:0~100 cm (0～40 in)*
增益模式	自动增益
介电设置	用户可配置
语言	支持中文界面，及其他多国语言
显示器	178毫米(7英寸)LED背光液晶触摸屏显示器
存储	200 GB
环境参数
工作温度	-20℃~50℃(-4°F～122°F)
存放温度	-40℃~60℃(-40°F~140°F)
IP等级	IP65
电源	锂电池
尺寸	25.2×13.2x18.9 cm(9.9×5.2x7.4 in)
重量	2.2公斤(4.9磅),包括电池 2.4公斤(5.3磅),包括电池和手柄
无线外接天线技术指标
	NX25	NX15
*大测深	0～75cm(0～30 in)	0~100 cm(0～40 in)
工作温度	-20℃~50℃(-4F～122°F)
IP等级	IP65
重量	0.83 kg(1.8 lbs)含电池	1.28 kg(2.8 lbs)含电池
尺寸	11.2×11.2×10.5cm (4.4x4.4x4.1in)	13.2×13.9×13.9 cm (5.2×5.5×5.5 in)

品牌：	美国GSSI
加工定制：	否
型号：	Flex NX™
测量范围：	0-75cm
用途：	检测混凝土结构及耐火材料内部缺陷及厚度。
