仪表型号 | SHF | |
主体材质 | 304S408,316L,Ti,不锈钢衬PTFE,其它按用户要求 | |
安装形式 | 垂直安装形式,流体流动方向,自下向上 | |
垂直安装形式,流体流动方向,自上向下 | ||
水平安装形式,流体流动方向,自左向右或自右向左 | ||
底侧安装形式,流体流动方向,底进侧出 | ||
侧侧安装形式,流体流动方向,侧进侧出 | ||

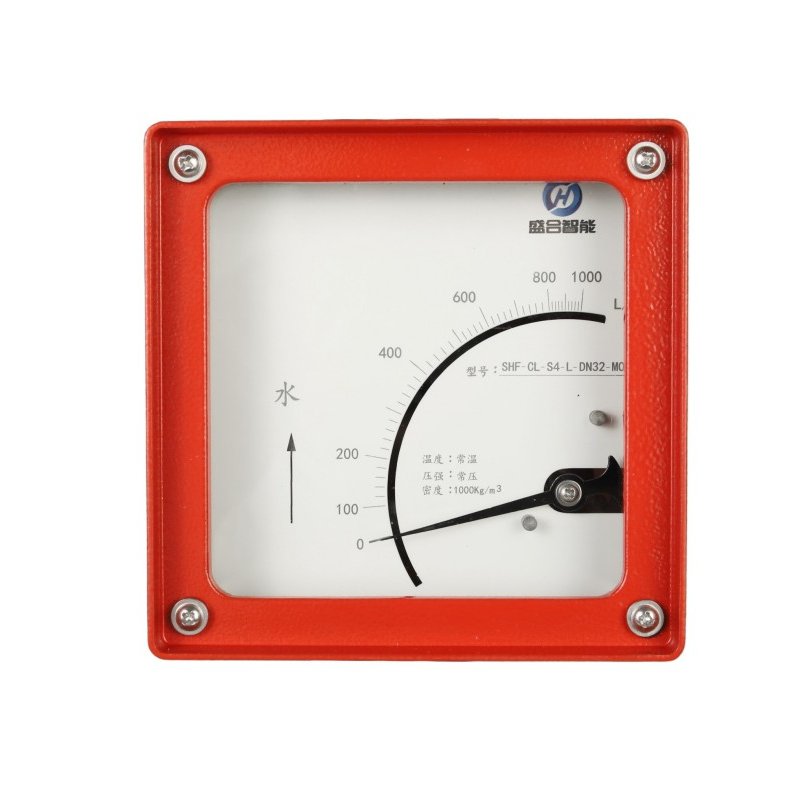

指示器 | 现场就地瞬时流量指示 | |
现场就地瞬时流量指示,带上下限位警报 | ||
测量范围 | 下限量程 | 1~10L/h水,0~0.7m3/h Air at ATP |
上限量程 | 20~200m3/h水,400~4000m3/h Air at ATP | |
介质温度 | 就地型 | -40℃~+300℃ |
远传型 | -20℃~+80℃ | |
环境温度 | 就地型 | -40℃~*大120℃ |
远传型 | -20℃~50℃*大70℃ | |
准确度等级 | 就地型 | ±1.5%,±2.0% ,±2.5% |
远传型 | ±1.0%,±1.5%,±2.0% ,±2.5% | |
量程比 | 10:1 | |
防护等级 | IP65 IP67 | |
防爆标志 | ExiaⅡCT6本安防爆型;ExdⅡCT6 Gb隔爆型 | |
公称压力 | DN15-DN50 4.0Mpa | |
DN80-DN200 1.6.0Mpa | ||
夹套形式 | 保温夹套、冷却夹套 | |
连接形式 | 法兰连接 标准HG/T20592-2009 | |
附件 | 1磁过滤器 2直管段 |

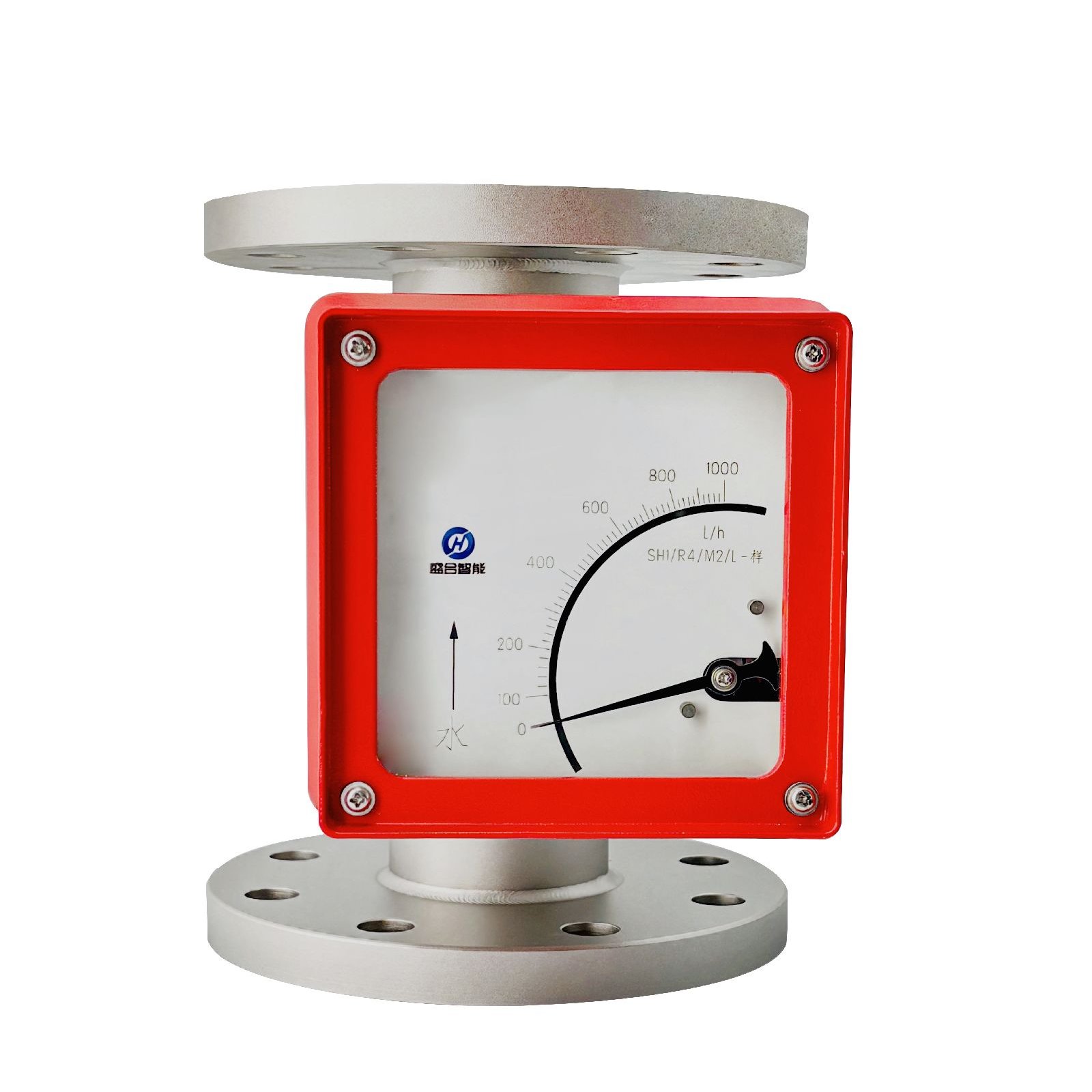

型号: | SHF |
适用介质: | 液体、气体、蒸汽 |
测量范围: | 0.01-200 m3/h |
精度等级: | ±1.5% |
壳体材质: | 304、316 |
连接方式: | 法兰连接、卡套连接 |
公称通径: | DN15-DN200 |
