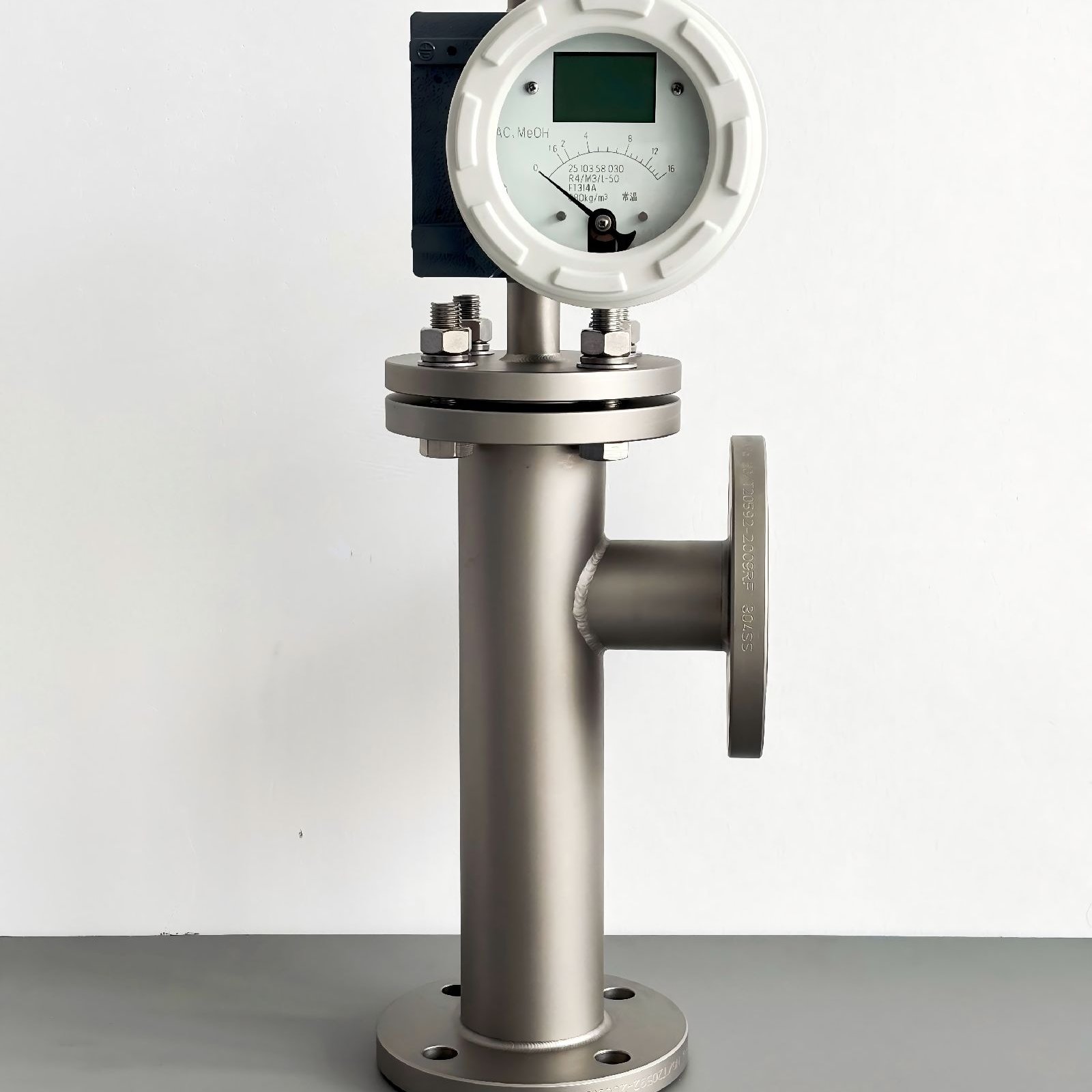

金属管浮子流量计底侧型大管径SHF

价格电议,您可以向供应商询价得到该产品价格

河北承德市

承德盛合智能仪器仪表有限公司

1年

指数：30

工商已认证

店铺推荐

图文详情
产品参数

工作原理
浮子垂直安装在锥形测量管内，由于流体的作用，它可以在锥形管中上下自由移动，浮子的 *大外缘直径与锥形管形成的环形面积随着浮子位置的变化而变化，当流体的流量稳定在某一数值时，浮子也在某一个位置处于一种动平衡状态，它与锥形管之间的环形面积也保持恒定，此时，浮子受到三个力的作用：浮子向下的重量，向上的浮力和流体的动力，这三个力达到平衡。根据流体动力学的柏努力方程，力平衡方程和流体的连续性定理，可以计算出流体通过环形面积的平均瞬时流量。

仪表型号		SHF
主体材质		304S408，316L，Ti，其它按用户要求
安装形式		底侧安装形式，流体流动方向，底进侧出
指示器		现场就地瞬时流量指示
		现场就地瞬时流量指示，带上下限位警报
		远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带 HART@通讯协议，本安防爆
		远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议，隔爆型
		3.6V锂电池供电，现场液晶瞬时和累积流量显示，无信号输出
测量范围	下限量程	1～10L/h水，0～0.7m3/h Air at ATP
	上限量程	20～200m3/h水，400～4000m3/h Air at ATP
介质温度	就地型	-40℃～+300℃
	远传型	-20℃～+80℃
环境温度	就地型	-40℃～*大120℃
	远传型	-20℃～50℃*大70℃
准确度等级	就地型	±1.5%，±2.0% ，±2.5%
	远传型	±1.0%，±1.5%，±2.0% ，±2.5%
量程比		10：1
防护等级		IP65 IP67
防爆标志		ExiaⅡCT6本安防爆型；ExdⅡCT6 Gb隔爆型
电缆接口		本安型：M20×1.5 隔爆型：1/2”NPT
公称压力		DN15-DN50 4.0Mpa
		DN80-DN200 1.6.0Mpa
连接形式		法兰连接标准HG/T20592-2009
附件		1磁过滤器 2直管段

型号：	SHF
适用介质：	液体、气体、蒸汽
测量范围：	0.01-200 m3/h
精度等级：	±1.5%，±1.0%，
壳体材质：	304、316
连接方式：	法兰连接
公称通径：	DN15-DN200
