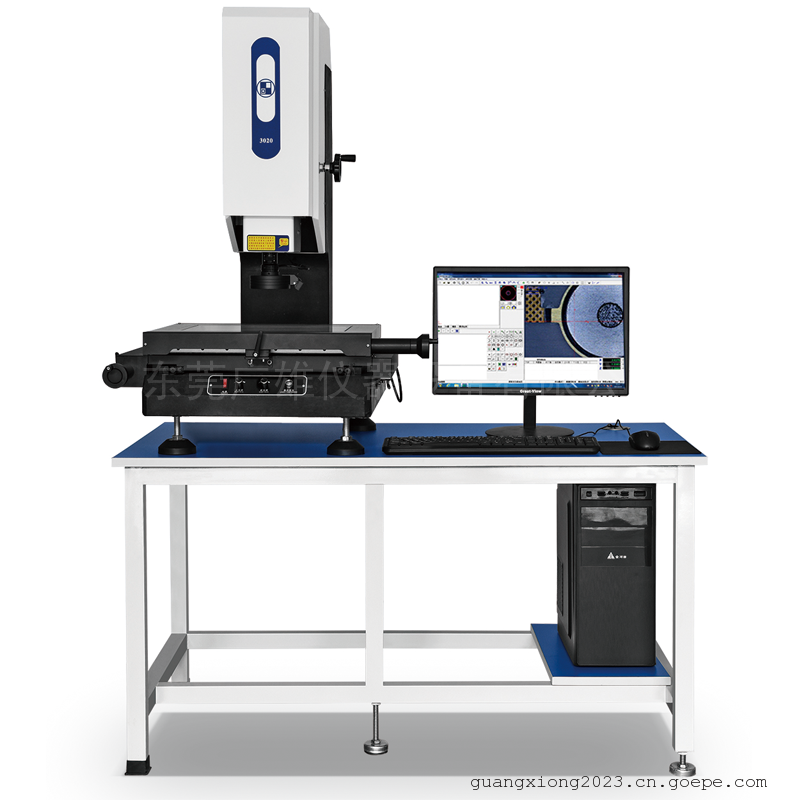

广雄二次元影像仪VMS

￥15000.00

广东东莞

东莞广雄仪器设备有限公司

1年

指数：30

工商已认证

店铺推荐

图文详情
产品参数

规格参数：

长度单位：mm

型号	VMS-2010	VMS-3020
X\Y\Z 测量行程	200100150	300200150
工作距离	90mm
外形尺寸 LxLyLz	600655920	7008401000
*大载荷	30Kg	30Kg
仪器重量	100Kg	150Kg
电源	220V+ 10%, 50HZ-60HZ
测量精度	X/Y 轴： (3.0＋L/200) μm，
重复精度	≤3μm
控制传动计数系统	西德高精密无牙螺杆
	台湾 LEPIN 高精度 V 型滚珠导轨
	NIE-600 多功能控制器
	亿濠 0.5 μm 封闭式玻璃光栅尺
影像系统	SONY-CCD 高清彩色 1/3″700TVL 摄像机+图像卡影像放大倍数 30 X -230X
	莱斯高清连续变倍镜头/放大倍率 0.7-4.5X 可选配：0.5X 物镜，放大倍率 15- 115X 可选配：2X 物镜，放大倍率 60-460X
光源系统	多环 LED 环形表面光源+平行轮廓 LED 冷光源
计算机	CPU:E5800、工控主板内存:4G、固态硬盘:120G ATX 机箱+300 电源、显示器:19.5 寸

可选装配件：

序号	项目	名称	型号规格	数量
1	Z 轴探针测高	TELES/MCP	MCP 探针组(标配φ2mm/φ3mm 红宝石测针)	1

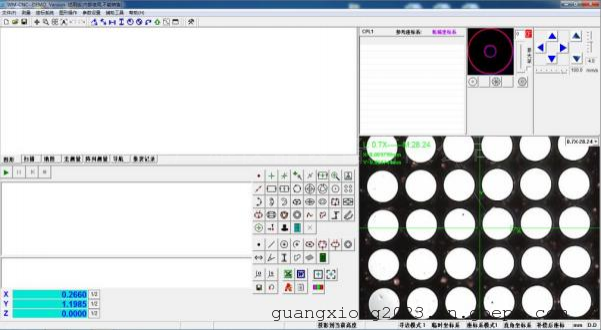

测量软件：
SD-2D/2.5D 测量软件是一款操作简单、功能强大影像测量软件，集合了完整的几何尺寸 (点、线、圆、弧、距离、角度) 、形位公差 (直线度、真圆度、、位置度、平行度、垂直度) 测量功能。
广乏应用于机械加工、电子、汽车、五金、模具、精密制造、塑膠橡膠品、光电、手机、PCB 板、电子元件、半导体、触控式屏幕、液晶面板、医疗器材、刀具、轴承、端子等行业。

软件功能：
1 、座标平移和座标摆正，测量更加方便快捷，提高测量效率
2 、方便快捷的元素组合功能，用户只需简单的点选图形就可组合出点、线、圆、距离、角度
3 、测量数据直接发送到 AutoCAD 中，测量的图形可以dxf 文档保存
4 、测量数据可发送到 Excel 中，进行统计分析. ☆中文英文繁体三种语言界面切换
5 、十字线寻边边缘变色人工采点
6 、多种寻边模式，电脑自动取点，自动识别圆、弧，大大提高采点速度
7 、图形放大，图形缩小，图形平移，图形打印图形选中，取消选中，图形删除
8 、设置影像的灰度，饱和度，对比度，影像保存为 BMP 格式
9 、图像二维标定，实现尺寸的精确测量；含线、圆、角度、矩形、多边形等多种测量工具，对距离、直径、夹角、面积、周长等参数进行实时测量；

10 、元素测量：多点测量点、线、圆、弧、椭圆，规定点数测量矩形，自动识别点、线、圆、弧
11 、元素构造：中心点构造、交点构造、中点构造、线构造、圆构造、角度构造。
12 、元素预置：点、线、圆、弧
13 、自动寻边功能，图像锐化，消除物体边缘毛刺影响，提高检测精度和重复性。圆环测量，角度测量，线宽，线距等测量。
14 、影像扫描功能：手动型影像仪也可将当前的影像进行扫描。

品牌：	广雄
型号：	VMS
加工定制：	是
操作方式：	遥杆
分辨率：	0.00001 mm
测量行程：	300*200
放大倍率：	230
测量精度：	3um
