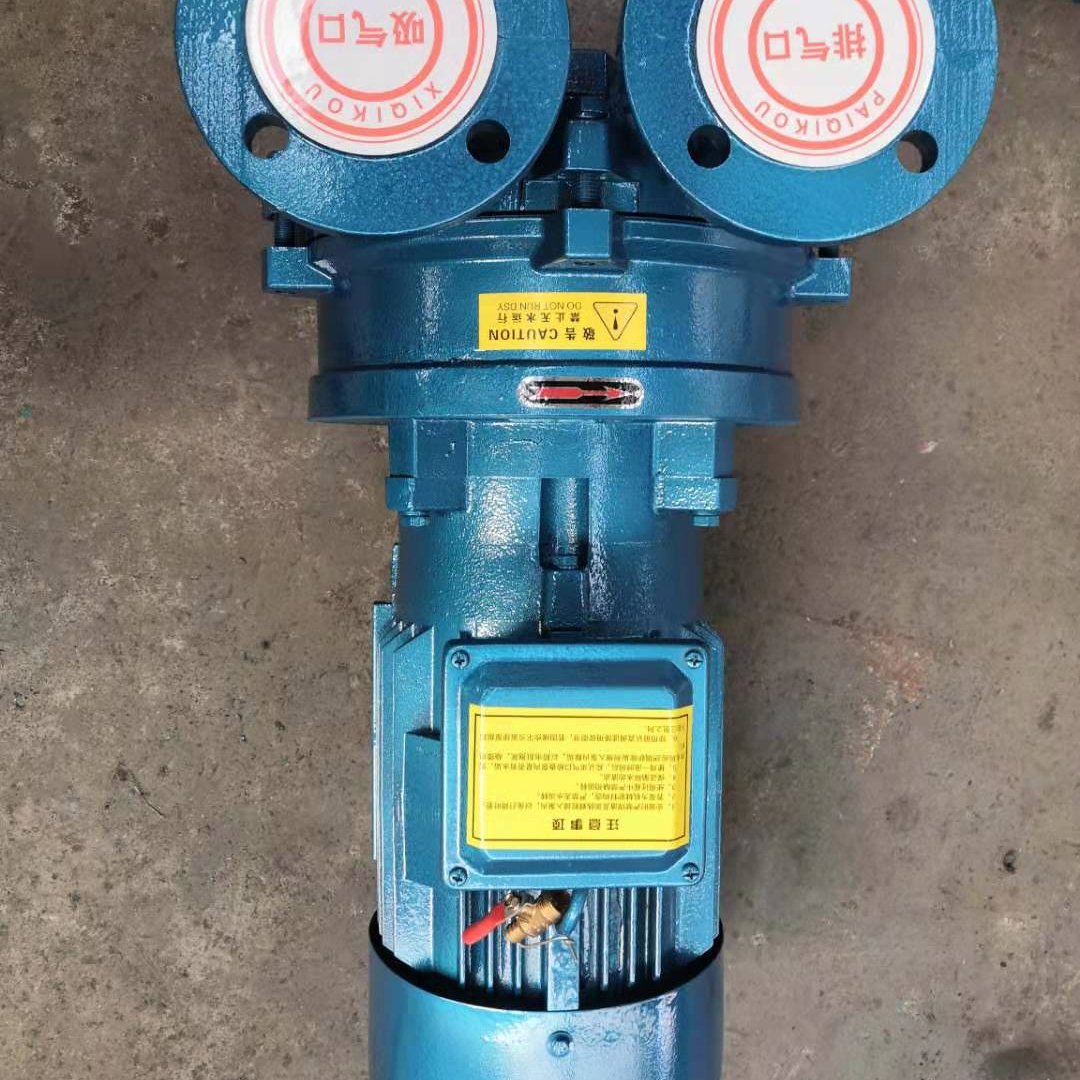

2BV水环式真空泵

￥950.00

山东淄博

淄博博斯特制泵有限公司

1年

指数：30

工商已认证

店铺推荐

图文详情
产品参数

一、2BV水环式真空泵的用途及使用范围：　　2BV系列水环真空泵为整体结构—机泵同轴的单级泵。轴封采用机械密封，具有结构简单，安装简捷、无油、安全可靠等特点。　　2BV系列水环真空泵适于抽除气体和湿润蒸汽，吸气压力可达到33mbar绝压(97%真空度)，当2BV水环式真空泵在吸气压力低于80mbar的状态下长期工作时，应联接汽蚀保护管以对泵进行保护，2BV水环式真空泵如配大气喷射器吸气压力可达10mbar，喷射器可直接安装在真空泵吸气口上，作为压缩机使用时，其压力*大至0.26MPa(绝压) 　　2BV系列水环真空泵及压缩机被广泛用于石油、化工、制药、食品、制糖工业等领域。由于在工作过程中，气体的压缩过程是等温的，所以在压缩和抽吸易燃易爆气体时，不易发生爆炸，所以其应用更加广泛。　　二、2BV水环式真空泵的工作原理：　　2BV水环式真空泵如图(1)所示叶轮3偏心地安装在泵体之内，起动时向泵内注入一定高度的水，因此当叶轮3旋转时，水受离心力的作用而在泵体内壁形成一旋转水环1，水环下部内表面与轮毂相切，沿箭头方向旋转，在前半转过程中，2BV水环式真空泵水环内表面逐渐与轮毂脱离，因此在叶轮叶片间与水环形成封闭空间，随着叶轮的旋转，该空间逐渐扩大，空间气体压力降低，气体自圆盘吸气口被吸入;在后半转过程中，水环内表面逐渐与轮毂靠近，叶片间的空间逐渐缩小，空间气体压力升高，高于排气口压力时，叶片间的气体自圆盘排气口被排出。如此叶轮每转动一周，叶片间的空间吸排气一次，许多空间不停地工作，2BV水环式真空泵就连续不断地抽吸或压送气体。　　2BV水环式真空泵由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排周，因此，在工作过程中，必须不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求　　当2BV水环式真空泵排出的气体不再利用时，在2BV水环式真空泵排气口上接有气水分离器，废气和所带的部分水排入气水分离器后，气水分离，气体由排气管排出，留下的水经回水管供至泵内继续使用。随着工作时间的延长，工作水温度会不断地升高，这时需从供水管供给冷水，以降低工作水的温度，保证泵能达到所要求的技术要求和性能指标。

产品型号	极限压力Mbar(Pa)	*大气量 M3/min	功率 KW	转速 Rpm	水耗量 L/min	噪声 dB(A)	重量 Kg
2BV2060	33(3300)	0.45	0.81	2880	~2	62	20
2BV2061	33(3300)	0.87	1.45	2880	~2	65	22
2BV2070	33(3300)	1.33	2.35	2880	~2.5	66	31
2BV2071	33(3300)	1.83	3.85	2880	~4.2	72	42
2BV5110	33(3300)	2.75	4	1450	~7	63	78
2BV5111	33(3300)	3.83	5.5	1450	~8.5	68	100
2BV5121	33(3300)	4.68	7.5	1450	~10	69	145
2BV5131	33(3300)	6.68	11	1450	~15	73	165
2BV5161	33(3300)	8.3	15	970	~20	74	252
2BV6110	33(3300)	2.75	4	1450	~7	63	107
2BV6111	33(3300)	3.83	5.5	1450	~8.5	68	142
2BV6121	33(3300)	4.68	7.5	1450	~10	69	198
2BV6131	33(3300)	6.68	11	1450	~15	73	238
2BV6161	33(3300)	8.3	15	970	~20	74	350

一.2BV水环式真空泵是抽吸式及压缩气体的主要设备，与其它类粗低真空设备相比，具有以下独特的优点：
1.被抽气体含有大量水蒸气（含大的固体颗粒需要先过滤），这是其它形式的真空泵都不可比拟的优点.
2.由于气体压缩是等温压缩，所以该泵适合于抽吸，压送易燃，易爆及有毒气体.
3.根据用户要求，可采用填料密封或机械密封.
二.该类水环式真空泵成套供应范围（根据用户要求选配）：
1.汽水分离器
2.冷凝器
3.开关柜、电控装置等
4.根据用户需求可提供耐腐蚀性产品
三.性能指标是在下列条件下得出的：
1.水温15℃ 2.空气20℃
3.气体相对湿度70％ 4.大气压力为0.1013MPa
抽气量偏差为10％

材质：	铸铁
驱动方式：	电动
流量：	210 m3/h
性能：	无泄漏
泵轴位置：	卧式
叶轮数目：	单级
转速：	1450 rpm
轴功率：	3.55 kw
