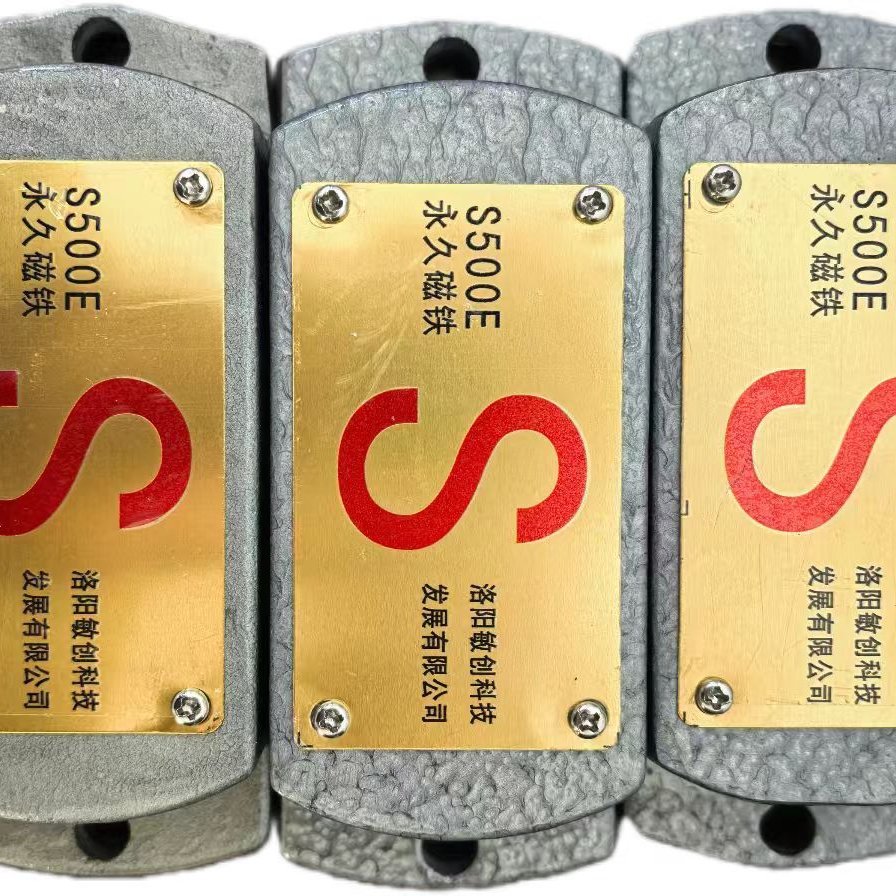

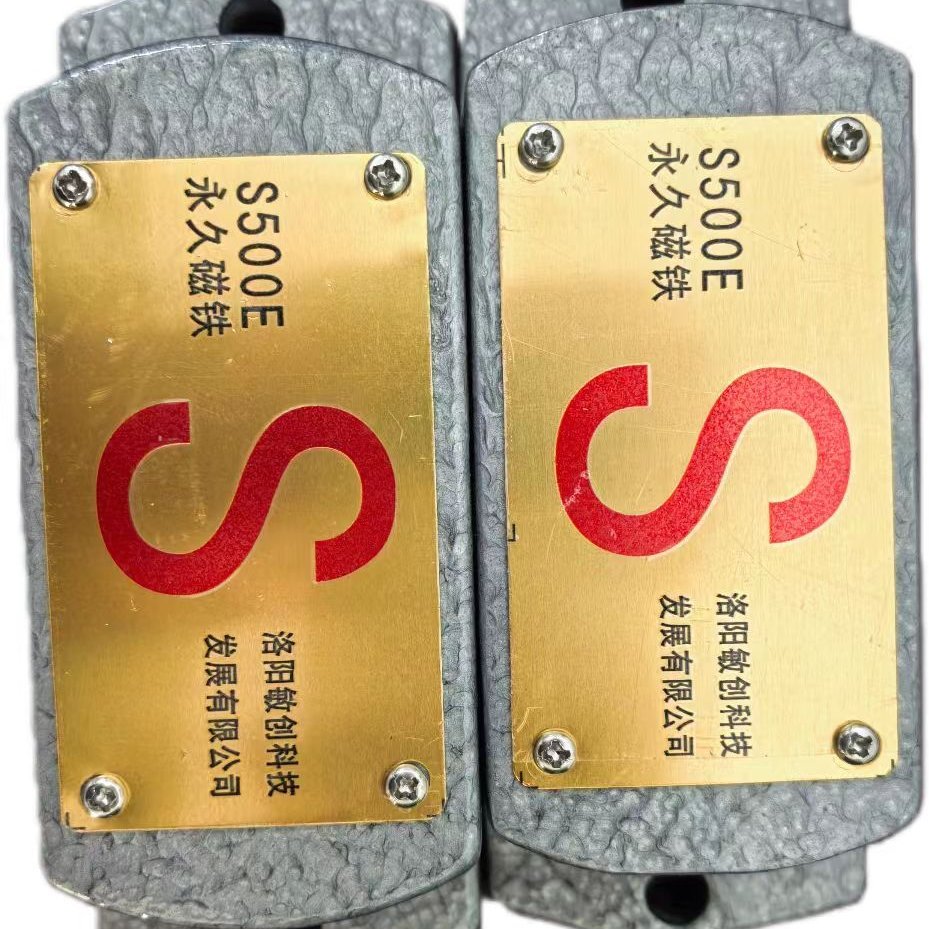

敏创定制矿用永久磁铁 信号开关配套使用 质保期10年S500E
￥320.00
河南洛阳市
洛阳恺翎商贸有限公司
7年 | 指数：155 | 工商已认证
店铺推荐
  • 图文详情
  • 产品参数
永久磁铁S500E使用说明及方法

这种用法配套使用钢丝绳充磁机和消磁机。先选择提升机钢丝绳摆动较小的地方，如滚筒、导向轮或天轮下方，把磁性开关安装在钢丝绳旁边，使开关端面传感器对着钢丝绳，开关端面距绳小于50mm。然后用钢丝绳充磁机在钢丝绳相应位置上定点充磁。在提升过程中，钢丝绳磁化段运行到达磁性开关位置时，开关动作，发出减速等位置信号。其应用原理类似磁带录放机，把位置信号录在钢丝绳上，运行中磁性开关检测录磁点，发出位置信号。
使用TCK－1型单点磁性开关，在一根钢丝绳一个位置点充磁。上下运行时，TCK－1都动作发信号，和刷子开关一样要用线路选择方向。上下共用二台TCK－1开关，分别装在二根钢丝绳旁。继电线路如图5，供参考。图中Z和F是正反向继电器触点，KZ和KF是正反向磁开关触点，JZ和JF是正反向信号继电器。


  1. TS型和TNS型专用永磁铁。它们外形尺寸一样，如图4所示。永磁铁嵌套在铸铝外壳内，磁感应强度350mT以上。TS型磁铁凸出面为S极，安装平面为N极。TNS型磁铁两个固定孔方向分别为N极和S极。这种用法是:把专用永磁铁固定在提升容器侧壁上,磁性开关安装在井筒罐道梁、井口或井架定点位置上，使开关端面传感器对着磁铁上下运行轨道空间。提升过程中，容器上的磁铁运行到达磁性开关位置时，开关动作，发出减速、停车等位置信号，如图7。
    这种用法磁场源是永磁铁，作为动件，磁性开关作为静件,和机械式碰撞开关作用一样,但无机械接触,而是靠磁场作用。
    永磁铁磁场法动作距离大，能达到500mm，定位精度高，位置重复误差小于5mm，而且与提升速度无关。这种作用法配套使用TS型和TNS型专用永磁铁，要求不同动作距离，请按下表配套选用相应的永磁铁。
    永磁铁型号 动作距离 开关安装距离（mm） 配磁性开关型号
    TS250 250 ≤170 TCK－1
    TS500 500 ≤350 TCK－1
    TNX150 150 ≤100 TCK－2
  2. 正常使用情况下，永磁铁寿命可达十年以上。
    一般应用只要一块永磁铁，在一个定点位置安装一台磁开关，使用多个开关可以得到准确的多点位置信号，这种用法继电线路.能自动方向识别，仅发出上行位置信号，注意TNS永磁铁的NS极应沿运方向安装固定。
    当在煤矿井口以下或其他要求防爆的现场安装使用TCK磁性开关，请选用TCK防爆型磁性开关。防爆型开关电缆与外部电缆连接时，必须采用隔爆接线盒。在井口以下安装使用TCK防爆型磁性开关时，开关上部应装防护板，避免重物砸掉开关。

矫顽力：100 KA/m
剩磁：100 T
内禀矫顽力：100 KA/m
最大磁能积：100 KJ/m3
材料牌号：4800GS
密度：100 g/cm3
工作温度：100 ℃
居里温度：100 ℃
