旗云中天光伏组件积灰系列传感器ZTD系列

价格电议,您可以向供应商询价得到该产品价格

江苏南京

南京旗云中天科技有限公司

4年

指数：130

工商已认证

店铺推荐

图文详情
产品参数

产品简介
旗云中天ZTD系列组件积灰传感器,可在线测量光伏组件积灰污染比等数据，具有性价比高、稳定性好、灵活部署等优点，为光伏智能化运维制定高效、低成本、高适应性的清洗方案提供数据底座，提升光伏运维效率。

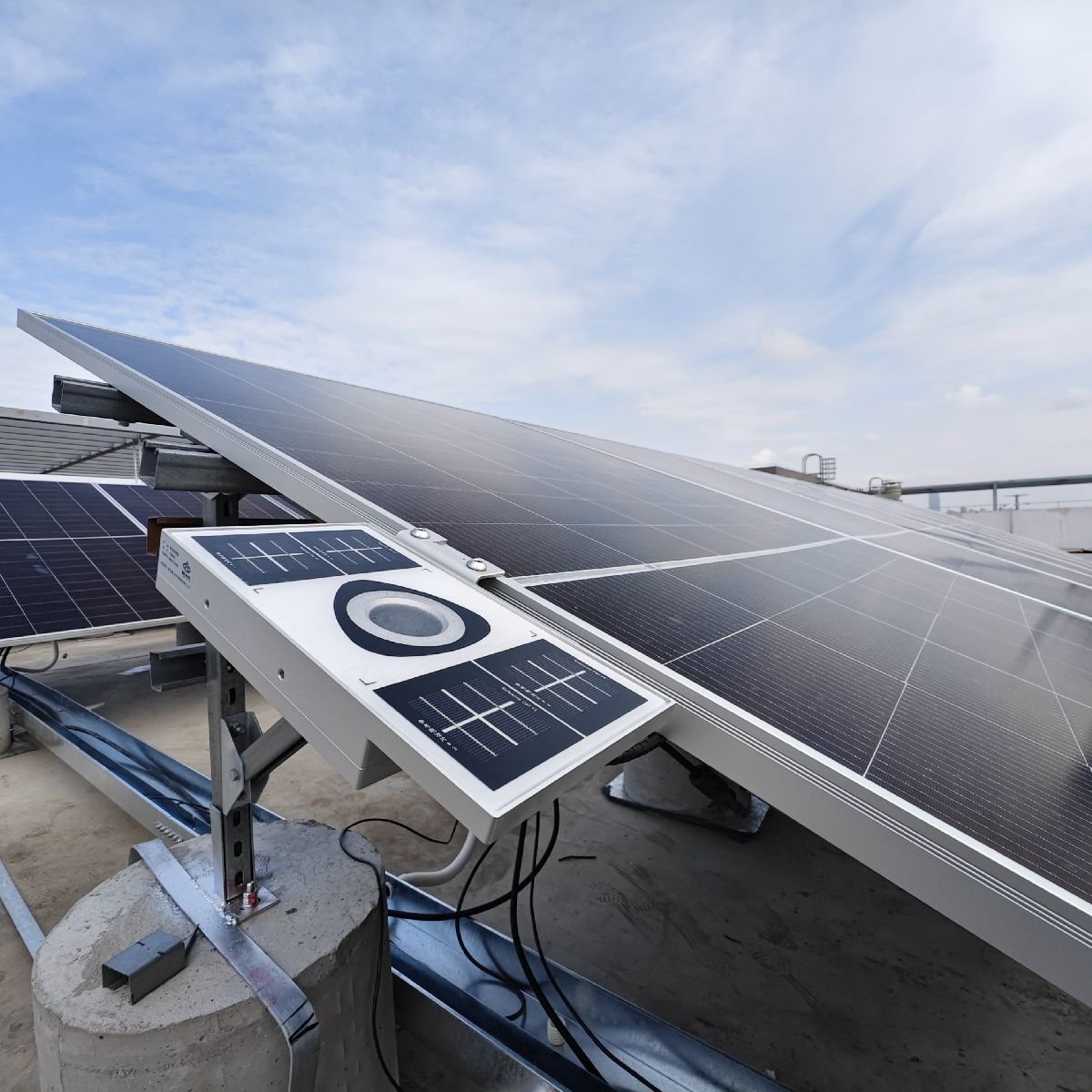

图为旗云中天积灰传感器安装于光伏板上用于测量光伏板灰尘

积灰污染比定义：根据IEC61724-1：2021（光伏系统性能第1部分：监测）国际标准定义，光伏组件积灰污染比（Soiling Ratio，SR）代表了光伏组件的洁净程度，表示积灰光伏组件的*大功率与此光伏组件无灰尘遮蔽情况下的理论*大功率的比率或者积灰光伏组件的短路电流与此光伏组件无灰尘遮蔽情况下的理论短路电流的比率，SR的范围为0~100%，当SR=100%时，表示光伏组件为洁净状态；当SR<100%时，表示光伏组件有积灰，并且SR越小，表示积灰越多，电力损失越大。
产品特点
光学测量，精度高；
灵活部署，采样科学；
维护成本低，无需频繁清洁；
安装简单，无需现场校准。
安装方式
ZTD系列光伏组件积灰传感器安装位置应便于定期维护，主要有三种安装方式，如下图所示：

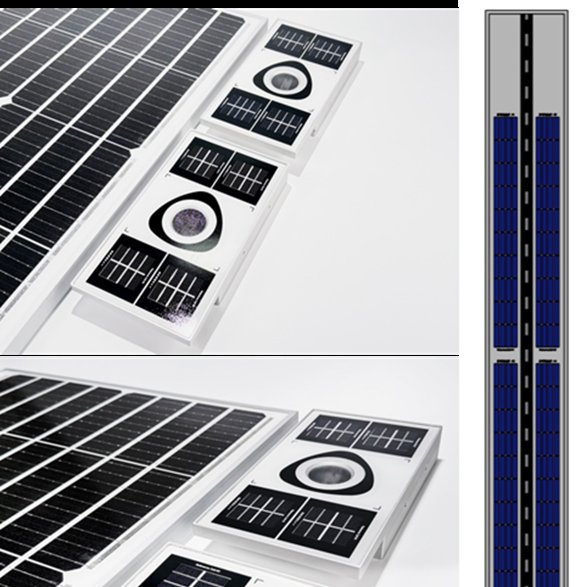

积灰传感器安装示意图

（1）通过夹具安装于光伏组件面板的一侧，与光伏组件保持相同的倾斜角度和朝向。保持积灰传感器与光伏组件具有相同的积灰状态，在清洁光伏组件的同时，需要同步清洁积灰传感器。

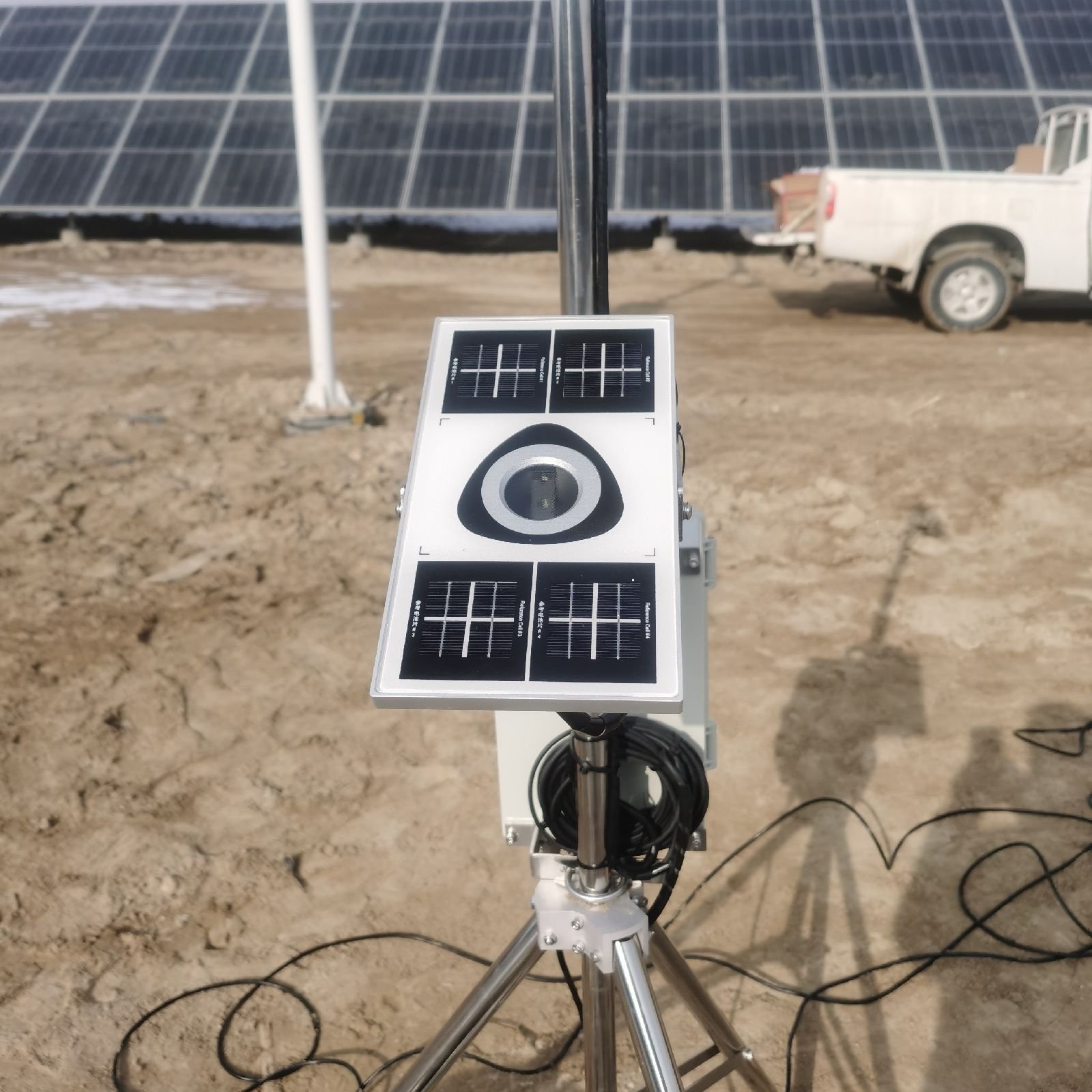

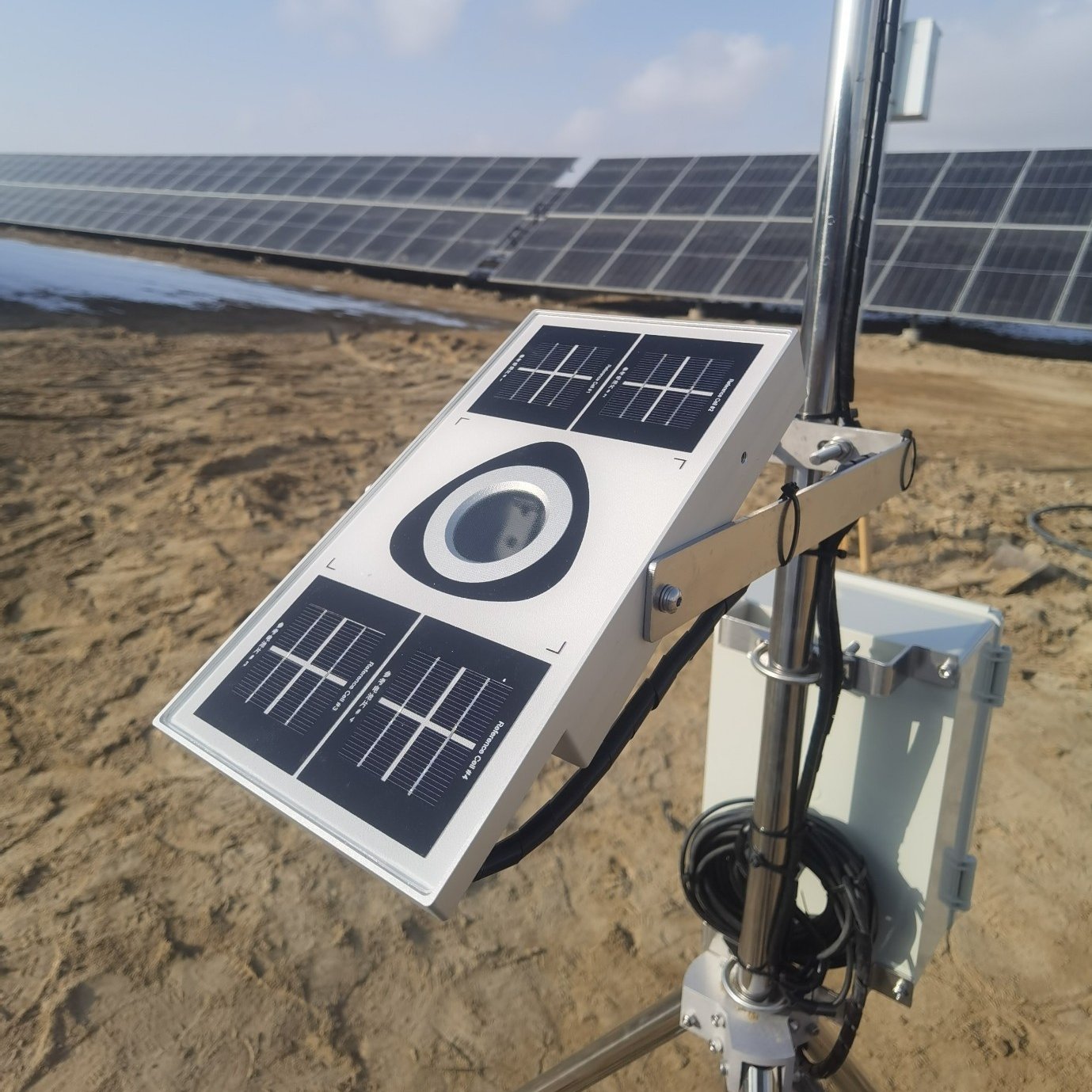

（2）通过夹具安装于竖杆（如自动气象站支架）之上，调整到适当的倾斜角度和朝向。根据实际使用目的，与研究目标保持相同的积灰状态，同步清洁等过程。

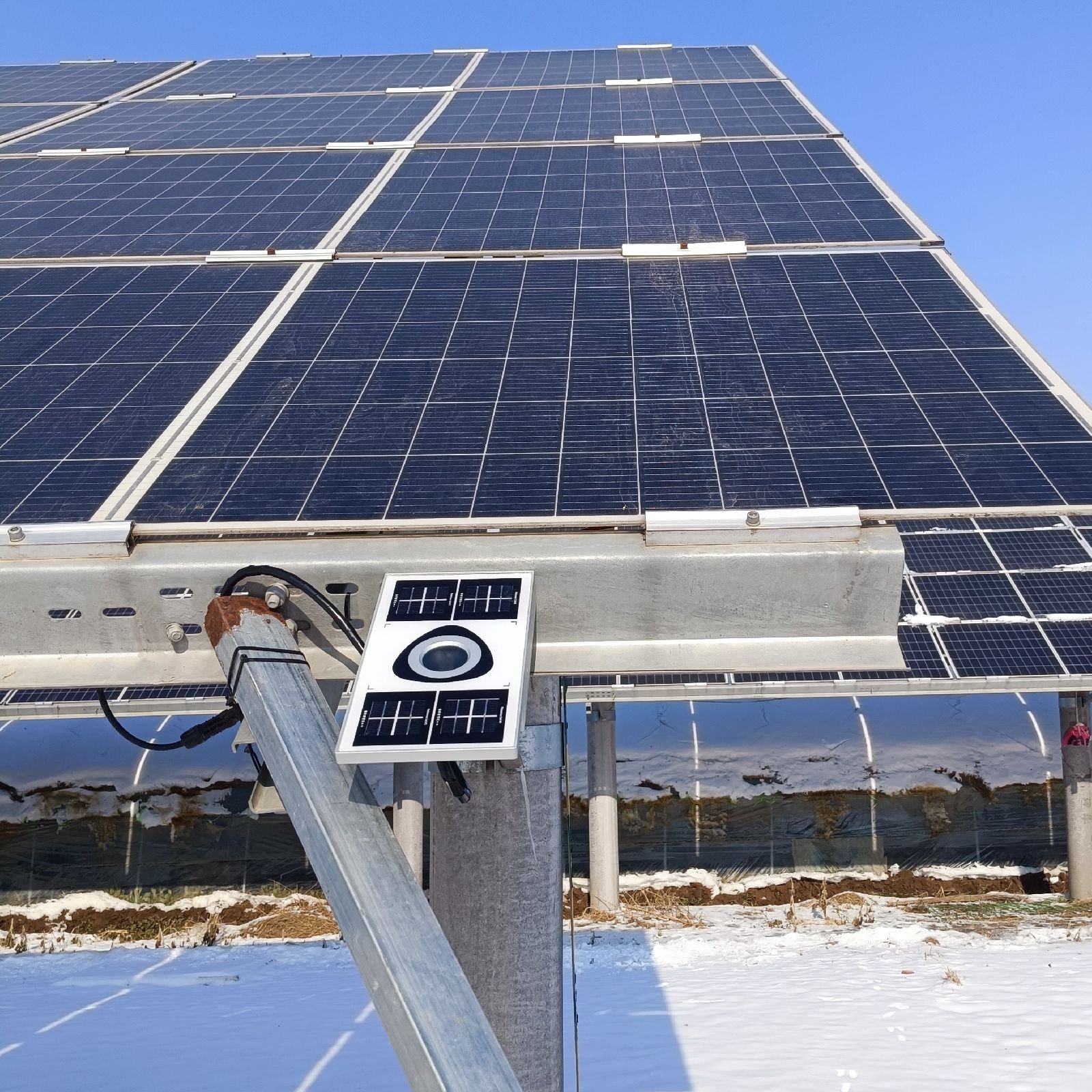

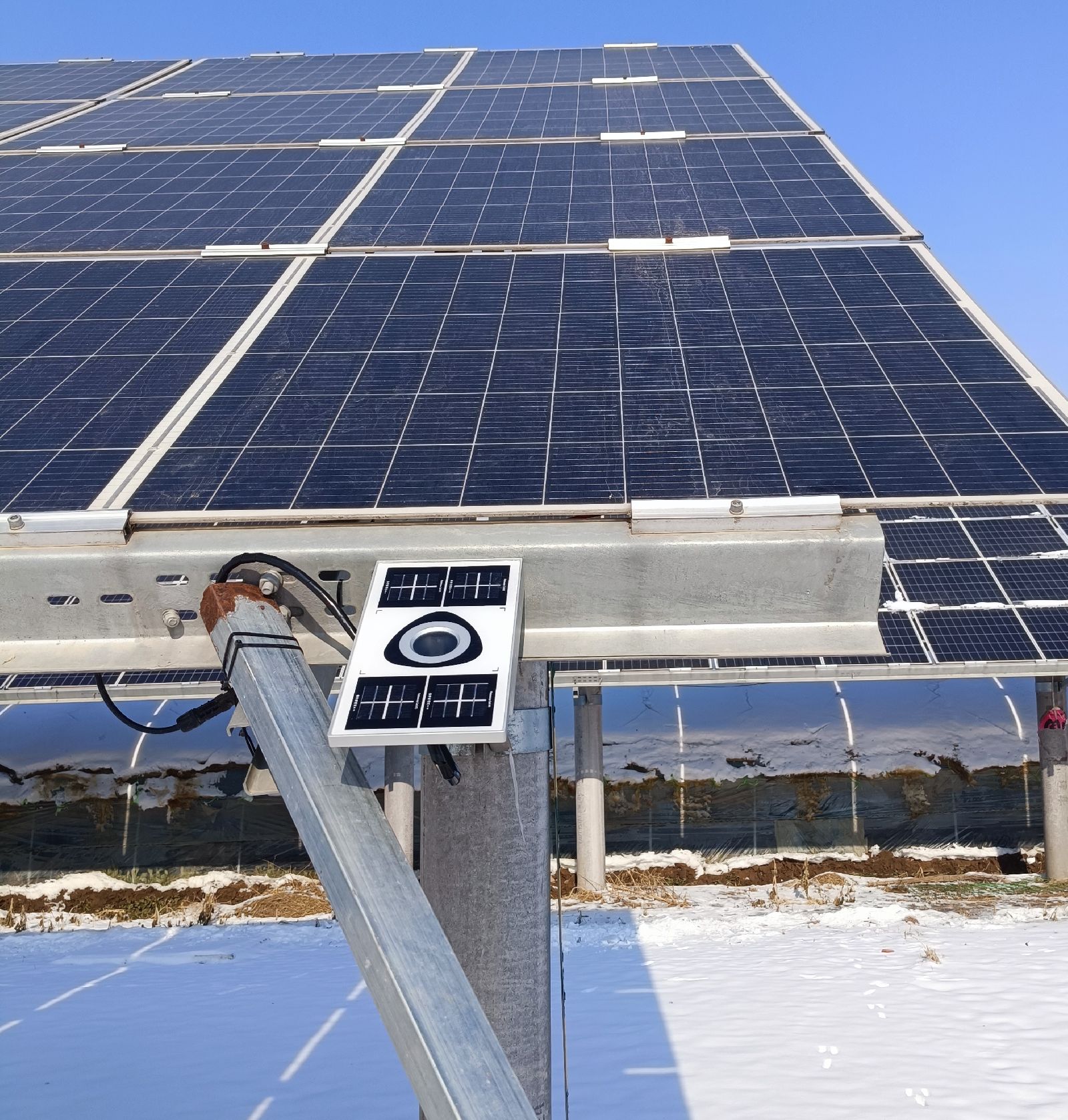

（3）直接固定在光伏支架之上，与光伏组件保持相同的倾斜角度和朝向。保持积灰传感器与光伏组件具有相同的积灰状态，在清洁光伏组件的同时，需要同步清洁积灰传感器。
产品应用案例

某光伏电站积灰过程监测

某光伏电站在2023年12月26日至2024年3月28日之间有三次积灰过程（红色）和四次雨雪（蓝色）过程：
一次积灰过程：2024年1月4日至1月13日，即9天左右的时间，积灰污染比由100%下降至98.4%，积灰损失达1.6%；
二次积灰过程：2024年1月27日至2月17日，22天内积灰污染比由100%下降至96.5%，积灰损失达3.5%；
三次积灰过程：2024年2月19日至3月23日，33天内积灰污染比由98.8%下降至96.4%，积灰损失达3.6%。
产品主要技术参数

产品型号	ZTD-6	ZTD-6S	ZTD-9	ZTD-12
探头数量	单探头		双探头	三探头
测量原理	光散射原理
功能	积灰污染比	积灰污染比、冰霜雪露
积灰识别	均匀积灰		均匀积灰和非均匀积灰
测量范围	100%～50%
污染比测量精度	100%～90%：1% 90%～80%：2% 80%～50%：4%
测量稳定性	1%/年
响应时间	<1s
数据传输	RS485 Modbus、4G（可选）
后期校准	支持
供电	DC 8～24V
功耗	<2W		<4W	<5W
防护等级及操作环境	IP67 -40℃～+85°C 0～100%RH
壳体材质	合金铝，本色阳极氧化
尺寸重量	252mm×137mm×35mm （±1mm） 1.3kg （±10g）		定制

品牌：	旗云中天
型号：	ZTD系列
测量参数：	总辐射
