（主要观测要素：总辐射、直接辐射、散射辐射、日照时间等）
产品简介

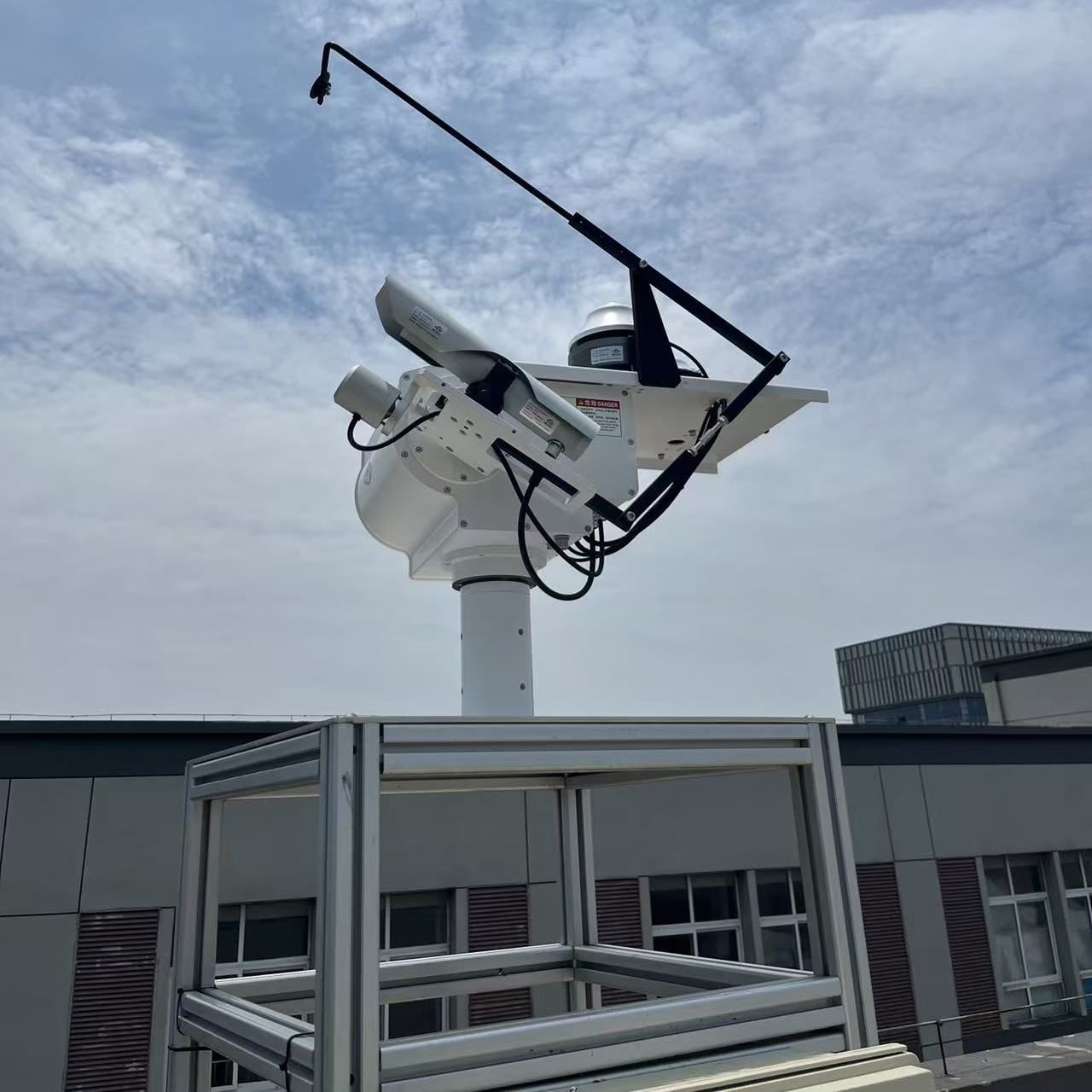

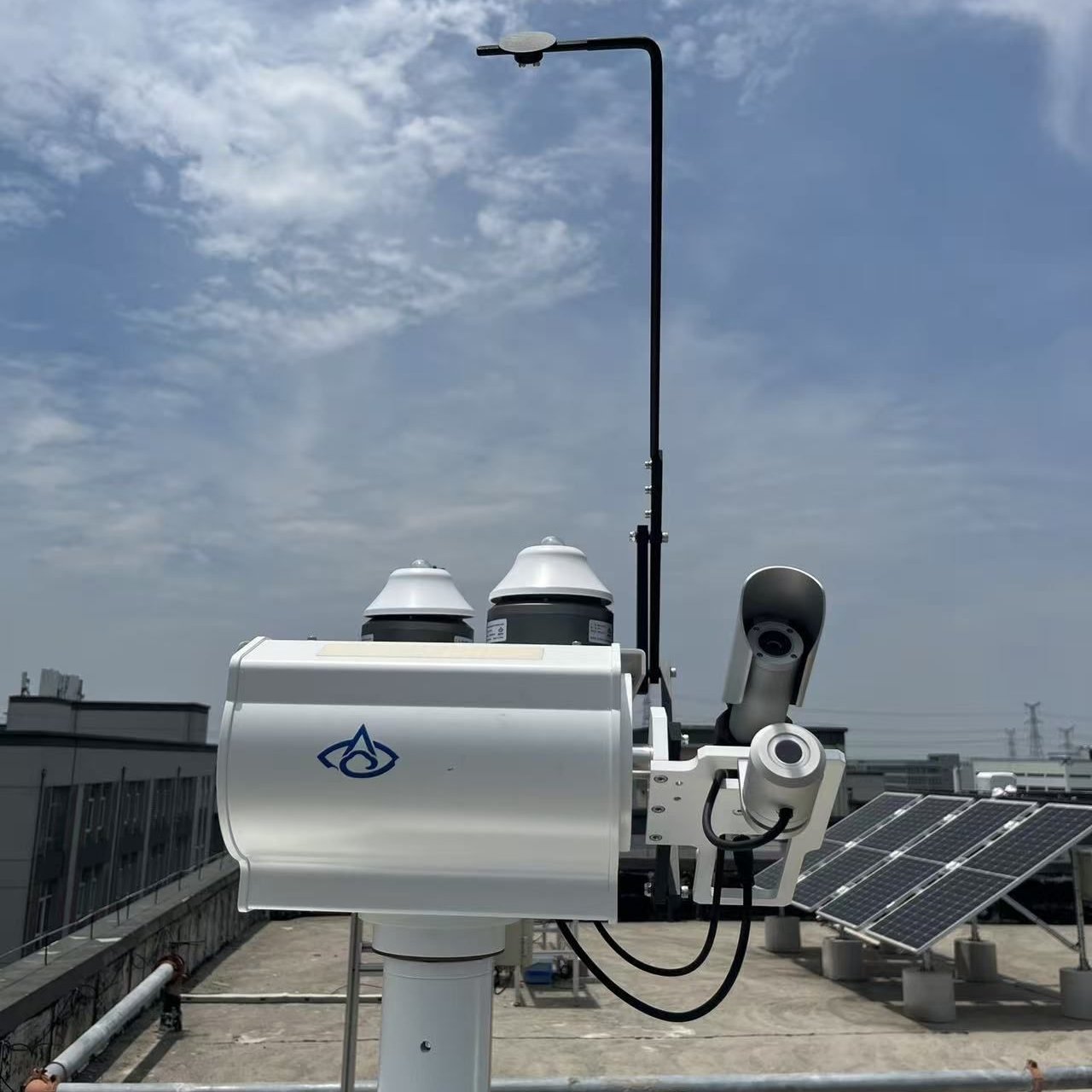

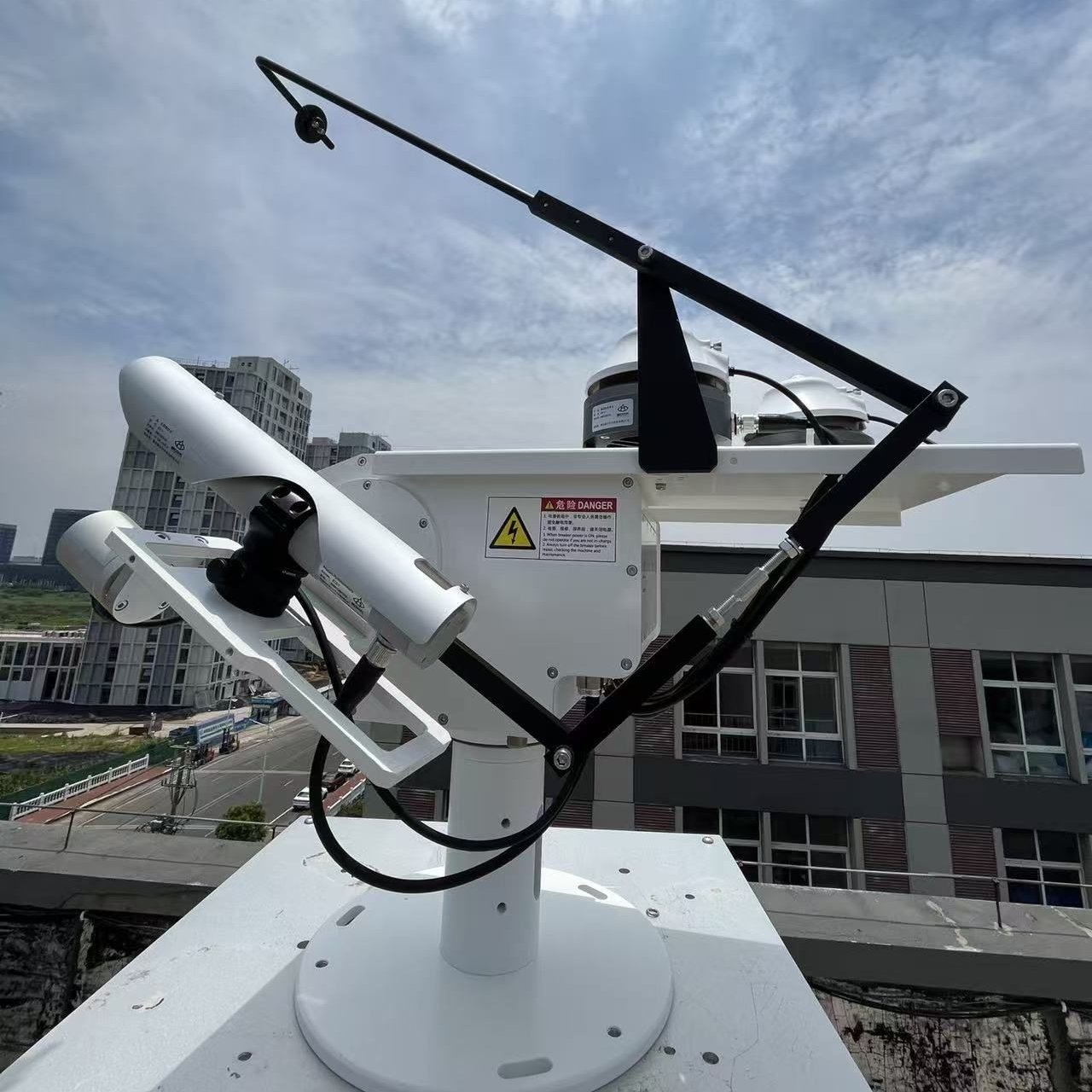

旗云太阳辐射监测系统（ZTR-8）参照世界气象组织世界气候研究计划（WCRP）下垫面辐射基准站网（BSRN）标准，采用高精度双轴太阳追踪系统（ZTT-31系统）、ISO9060-2018 Class A级总辐射表（ZTP-11系列）和直接辐射表（ZTZ-7系列），用于高精度测量太阳总辐射、直接辐射、散射辐射和日照时长数据，并可根据需要选配温度、湿度、气压、风速、风向、降水等气象参数的测量。为了减少灰尘和雨露霜雪对观测的影响，可以为辐射传感器配备通风加热单元（ZTV-2系列），满足极端环境下对观测数据的高精度和高稳定性要求。
观测要素
高精度太阳总辐射、散射辐射、直接辐射和日照时长数据，选配气象参数的观测。
产品优点
高精度辐射传感器：ISO9060-2018 Class A；
高精度太阳追踪系统：四象限修正，双轴全自动追踪精度<0.01°；
自动定位：自带北斗/GPS双模定位传感器，自动获取设备位置坐标和时间信息；
多用途：多种配置及气象监测可灵活增减；
低功耗：长时期免维护，适合野外长期观测；
高适应性：全天候，高稳定性。
主要技术参数

ZTT-31双轴太阳追踪系统
精度	0.01°
分辨率	0.003°
追踪范围	高度角（-15°～+95°），方位角（0°～360°）
负载及扭力	>10kg, 15Nm
追踪模式	四象限追踪和万年历定位相结合
太阳传感器视角及精度	四象限仪视场角：±15°，追踪精度：±0.01°
卫星定位	支持北斗/GPS双模定位水平精度<5m，定位时间<5min
通信方式	Modbus 485 RTU
供电	DC24V, 20W
主体重量及尺寸	<15kg, ～293(W)x283(D)x393(H)mm
防护等级及操作环境	IP54, -40℃～+80℃, 0～100%RH
ZTP-11总辐射表（总辐射和散射辐射测量）
测量范围	0～4000W/m²
等级/ISO 9060	Class A
响应时间（95%）	<0.5s
零偏移A(200W/m²)	<1W/m²
零偏移B（5K/hr）	<1W/m²
非稳定性	<0.5%/5 year
非线性误差（1000W/m²）	<0.2%
方向响应（1000W/m²）	10W/m²
温度响应（@50℃）	<1%
倾斜响应（1000W/m²）	<0.2%
光谱误差	0.5%
灵敏度	7～20μV/W/m²
光谱范围	280～3000nm
防护等级及操作环境	IP67, -40℃～+80℃， 0～100%RH
ZTZ-7直接辐射表（直接辐射测量）
测量范围	0～4000W/m²
等级/ISO 9060	Class A
响应时间（95%）	<0.2s
零偏移A（200W/m²）	0
零偏移B（5K/hr）	<1W/m²
非稳定性	0.5%/5 year
非线性误差（1000W/m²）	<0.5%
光谱选择	<1%
温度响应（@50℃）	<0.5%
倾斜响应（1000W/m²）	<0.2%
灵敏度	7～20μV/W/m²
光谱范围	200～4000nm
防护等级及操作范围	IP67, -40℃～+80℃, 0～100%RH
ZTV-2通风加势单元（降尘和除雨露霜雪）
供电及功耗	24VDC @ 2～22W
通风功率	<2 W
加热功率	0～20W （可设置）
防护等级及操作环境	IP54, -40℃～+80℃, 0～100%RH
ZTW-7一体式气象站（可选配置）
	风速	风向
测量范围	0～75m/s	0～360°
测量精度	0.3 m/s(0～16m/s)	3°
	温度	湿度
测量范围	-40℃～85℃	0～100%
测量精度	0.3℃	3%RH (0～90%RH)
测量类别	降水	大气压力
测量范围	0～200mm/h	500～1100hPa
测量精度	5%	1hPa
供电及功耗	DC9～30V或AC220V@50Hz, <3W(加热+10W)
防护等级及操作环境	IP65, -40℃～+85℃， 0～100%RH

品牌：	旗云中天
型号：	ZTR-8
加工定制：	是
