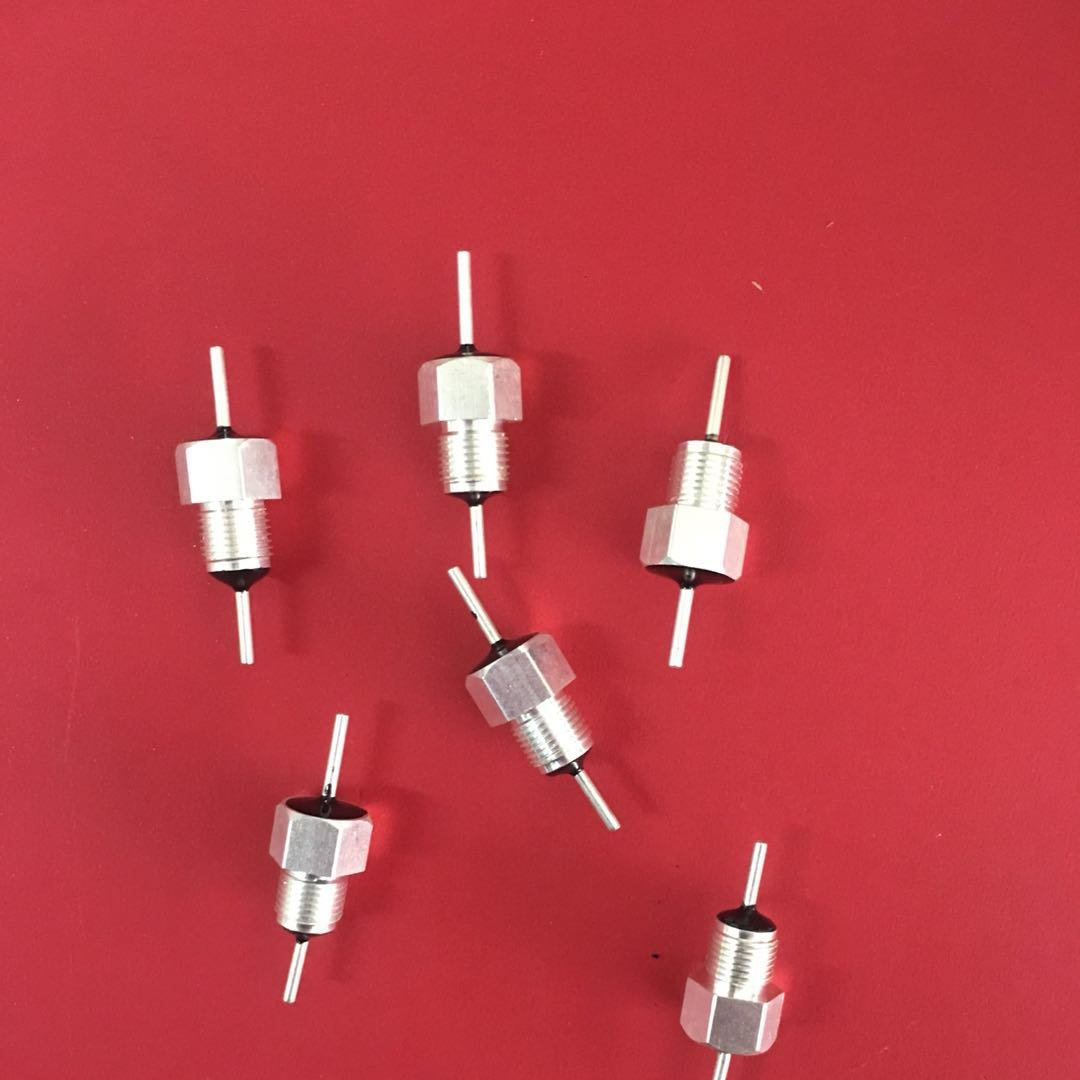

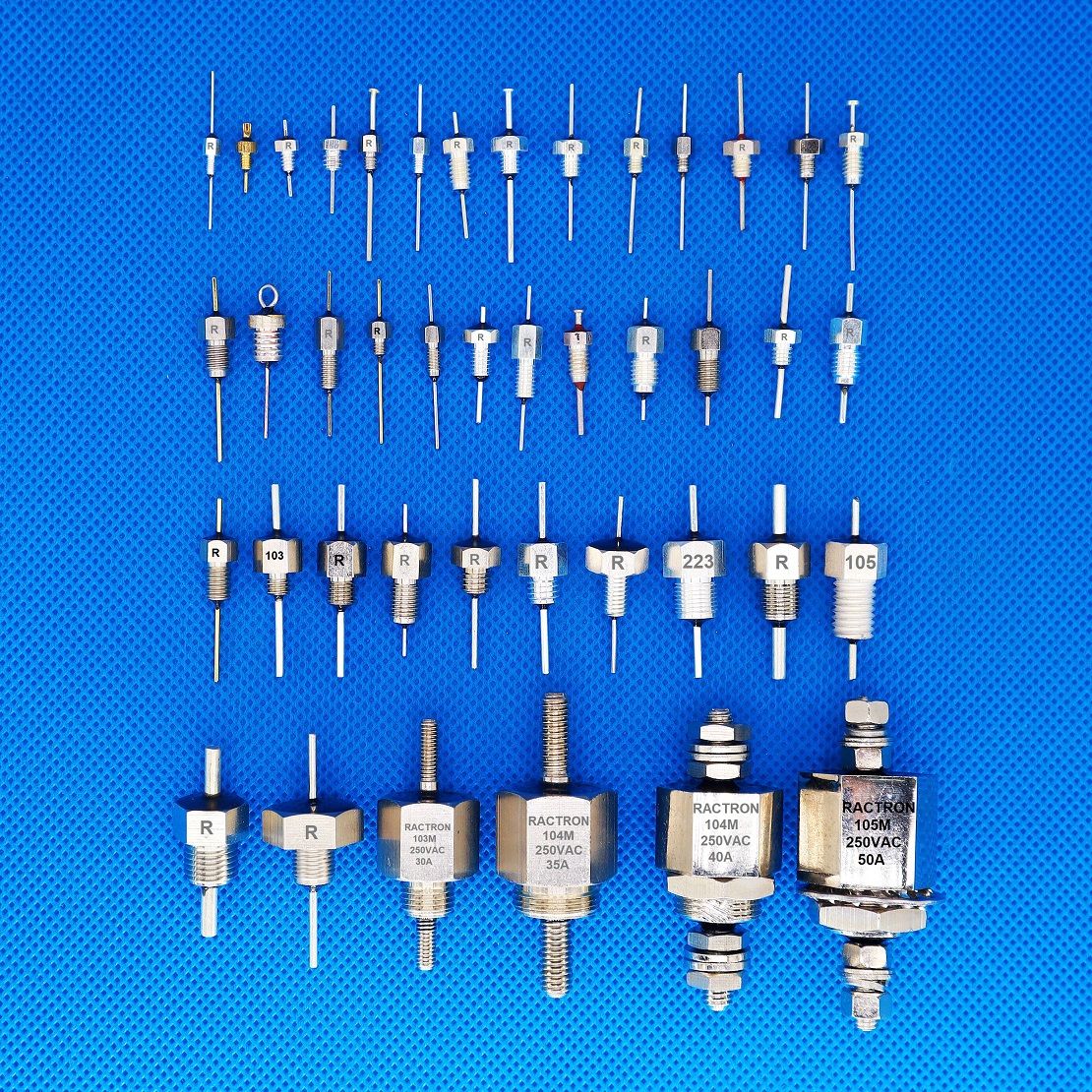

穿心电容,低通滤波器，焊接式滤波器,树脂密封滤波器,玻璃密封高性能滤波器

一、标称容量：
1000pF=1nF  1000000pF=1μF  1000nF=1μF  1μF=1000nF=1000000pF  1F=1000000μF

二、工作电流：
0.06A,0.15A,0.25A,0.3A,0.45A,0.5A,1A,2A,3A,4A,5A,10A,15A,25A,50A,100A

三、额定电压：
直流：5V,28V,35V,50V,60V,70V,80V,100V,150V,200V,250V,275V
      300V,330V,350V,400V,450V,500V,600V,750V,1250V,2500V
交流：70V,85V,90V,115V,125V,140V,200V,220V,230V,240V,330V,350V

四、耐电压：
直流：额定电压的2.5倍
交流：额定电压的6倍的直流电压

五、工作温度：
E：-40-+85℃  F：-55-+85℃  G：-55-+125℃

六、安装方式：
H：焊接式  I：螺栓式

七、螺纹直径公制范围：
M3,M4,M5,M6,M8,M9

进口滤波器螺纹直径对比：

Thread	Maximum Mounting Torque		Mounting Hole Dia.		Drill Size
Size	in-lbs	Nm	(in)	(mm)	English	Metric (mm)
4-40	1.5	0.17	0.12	3.05	# 31	3.1
6-40	3	0.339	0.147	3.73	# 26	3.75
6-32	3	0.339	0.147	3.73	# 26	3.75
8-32	4	0.452	0.173	4.39	# 17	4.4
10-32	4	0.452	0.19	4.83	# 8	5.1
12-28	6	0.678	0.228	5.79	# 1	5.8
12-32	6	0.678	0.228	5.79	# 1	5.8
1/4-28	7	0.791	0.261	6.63	# G	6.7
5/16-24	7	0.791	0.323	8.2	# P	8.25
5/16-32	7	0.791	0.323	8.2	# P	8.25
3/8-32	9	1.017	0.386	9.8	# W	9.9


八、馈通滤波器类型：
C 型滤波器
是由三端电容或穿心电容构成,是一种避免高频对地的噪音干扰的低自感应装置,成本低廉,适合应用于高阻抗源和高负载的场合。

L 型滤波器
这是款带有电感元件和电容元件的馈通滤波器,这种滤波器典型用于带有低阻抗源和高阻抗负载的电路中,反之亦然。

Pi 型滤波器
Pi 型滤波器是由两个电容元件和在两个电容元件之间的一个电感元件组成，对阻抗源和负载均表现为低阻抗。Pi型滤波器比C型，L型结构提供更好的高频滤波性能。

T 型滤波器
T型滤波器由两个电感元件和一个电容元件组成。其电路结构表现为从任何一端的输入均为高阻抗。它和Pi 型滤波结构相似，但没有Pi型滤波器应用广泛,可应用于开关转换领域。

多级式双T型滤波器
多级式双T型滤波器是为带有低阻抗源和负载的电路中的适宜的插入损耗而设计的，它被推荐在任何需要高滤波效果中应用。

九、插入损耗：

CKT	MMin Cap	Minimum Insertion Loss(dB)
		30KHz	150KHz	300KHz	1MHz	10MHz	100MHz	1GHz
C	0.015μF				6	25	45	50	RTF-66-001
LB	0.015μF				6	25	38	50	RTF-66-002
C	0.060μF		5	10	18	38	55	70	RTF-66-003
C	0.062μF		2	7	17	37	55	70	RTF-66-004
C	0.150μF		6	15	26	42	55	70	RTF-66-005
C	0.150μF		10	16	26	40	52	70	RTF-66-006
LB	0.150μF		23	35	56	70	70	70	RTF-66-007
T	0.150μF	11	57	70	70	70	70	70	RTF-66-008
Pi	0.200μF		27	46	74	80	80	80	RTF-66-009
C	0.250μF		14	20	31	40	56	70	RTF-66-010
LT	0.250μF		13	20	35	70	70	70	RTF-66-011
LB	0.250μF		23	35	56	70	70	70	RTF-66-012
T	0.250μF		13	21	43	80	70	70	RTF-66-013
C	0.300μF	7	19	25	35	55	70	70	RTF-66-014
Pi	0.300μF		20	40	70	70	70	70	RTF-66-015
Pi	0.300μF		8	50	66	70	70	70	RTF-66-016












CKT	Min Cap	Minimum Insertion Loss(dB)
		1MHz	3MHz	10MHz	30MHz	100MHz	300MHz	1GHz	10GHz
C	10pF							10	10	RTF-76-001
Pi	65pF							16	42	RTF-76-002
C	100pF					3	10	20	28	RTF-76-003
C	470pF					12	22	25	30	RTF-76-004
C	500pF					15	20	35	40	RTF-76-005
C	1000pF				11	20	28	28	68	RTF-76-006
C	1200pF			5	9	20	28	35	45	RTF-76-007
Pi	1200pF			5	15	30	45	55	55	RTF-76-008
C	1500pF			5	15	22	29	37	46	RTF-76-009
Pi	1500pF			5	15	45	50	70	70	RTF-76-010
Pi	1750pF			8	17	50	65	70	70	RTF-76-011
C	2000pF			8	16	24	30	38	47	RTF-76-012
Pi	2500pF			5	10	50	50	65	65	RTF-76-013
C	2700pF			9	18	27	33	40	50	RTF-76-014
Pi	3000pF			7	25	50	65	65	65	RTF-76-015
C	3300pF			13	18	28	34	43	51	RTF-76-016
C	4700pF			15	20	30	38	47	52	RTF-76-017
C	5000pF			15	24	33	37	40	50	RTF-76-018
Pi	5000pF		7	15	30	55	65	70	70	RTF-76-019
Pi	5500pF			20	30	65	65	70	70	RTF-76-020
Pi	7000pF		8	15	40	65	70	70	70	RTF-76-021
Pi	9000pF		8	18	45	65	70	70	70	RTF-76-022
C	0.01μF		12	20	29	38	45	50	55	RTF-76-023
Pi	0.01μF		10	20	45	65	70	70	70	RTF-76-024
LB	0.01μF		12	21	30	41	45	70	70	RTF-76-025
Pi	0.012μF	5	10	25	50	70	70	70	70	RTF-76-026
C	0.015μF	7	9	20	29	35	45	50	60	RTF-76-027
Pi	0.018μF	7	14	30	55	70	70	70	70	RTF-76-028
Pi	0.022μF	7		35	60	70	70	70	70	RTF-76-029
LB	0.022μF	7	17	27	34	43	47	55	55	RTF-76-030
Pi	0.025μF	10	15	40	60	70	70	70	70	RTF-76-031
C	0.027μF	10	20	30	37	45	50	55	60	RTF-76-032

















CKT	MMin Cap	Minimum Insertion Loss(dB)
		30KHz	150KHz	300KHz	1MHz	10MHz	100MHz	1GHz
C	0.450μF	6	19	25	36	40	60	70	RTF-86-001
LT	0.450μF	6	20	26	37	68	70	70	RTF-86-002
C	0.500μF	7	20	28	39	55	70	70	RTF-86-003
Pi	0.500μF		33	52	80	80	80	70	RTF-86-004
Pi	0.500μF		47	65	80	80	70	70	RTF-86-005
T	0.500μF	4	25	40	70	70	70	70	RTF-86-006
LB	0.7μF	9	20	29	39	52	70	70	RTF-86-007
T	0.750μF	10	22	31	55	80	70	70	RTF-86-008
Pi	0.990μF	9	24	29	40	70	70	70	RTF-86-009
Pi	1.0μF	28	70	70	70	70	70	70	RTF-86-010
Pi	1.0μF	9	24	29	40	70	70	70	RTF-86-011
LB	1.0μF	10	25	30	41	56	70	70	RTF-86-012
C	1.2μF	15	28	33	40	40	70	70	RTF-86-013
LB	1.2μF	15	25	34	44	60	70	70	RTF-86-014
C	1.4μF	15	28	33	44	60	70	70	RTF-86-015
LB	1.4μF	15	28	33	44	60	70	70	RTF-86-016
LB	1.4μF	44	70	70	70	70	70	70	RTF-86-017
LT	1.4μF	15	28	33	44	60	70	70	RTF-86-018
LT	1.4μF	21	52	64	70	70	70	70	RTF-86-019
T	1.4μF	17	27	34	44	60	70	70	RTF-86-020
Pi	1.5μF	24	66	70	70	70	70	70	RTF-86-021
Pi	1.5μF		46	65	80	80	80	80	RTF-86-022
C	2.1μF	20	33	40	50	65	70	70	RTF-86-023
C	2.8μF	20	34	39	50	60	70	70	RTF-86-024
LB	2.8μF	20	34	40	49	60	70	70	RTF-86-025
Pi	2.8μF	21	32	40	35	68	70	70	RTF-86-026
Pi	2.8μF		18	60	70	70	70	70	RTF-86-027
Pi	2.8μF	29	73	80	80	80	80	80	RTF-86-028
Pi	2.8μF	8	52	71	80	80	80	80	RTF-86-029
Pi	2.8μF	35	69	70	70	70	70	70	RTF-86-030
C	4.0μF	26	40	46	55	60	70	70	RTF-86-031
Pi	5.2μF	23	35	42	50	70	70	70	RTF-86-032
